LT0050 - Sicherungslasttrennschalter LT NH000 Hutschiene 100A, Rahmenklemme 50mm²
LT0050 - Sicherungslasttrennschalter LT NH000 Hutschiene 100A, Rahmenklemme 50mm²

Sicherungslasttrennschalter LT NH000 Hutschiene 100A, Rahmenklemme 50mm² LT0050

EAN-Nr.
3250614200595
E-nr.
847 520 009
VPE
1 Stück
Rabattgruppe
H2
Preis*
CHF 82.60
/ Stück *

Technische Merkmale

Archi­tektur
  • Betä­ti­gungsart
    mit Siche­rungs­last­trenn­schalter
  • Polan­zahl
    3 P
Elek­tri­sche Haupt­merk­male
  • Bemes­sungs­be­triebss­pan­nung Ue
    0 / 690 V
  • Frequenz
    50-60 Hz
Span­nung
  • Isola­ti­onss­pan­nung
    1000 V
  • Stoß­span­nungs­fes­tig­keit
    6 kV
Strom
  • Bemes­sungs­strom bei Ue=400V AC gemäß IEC 61439-1 5.3.2
    100 A
  • Bemes­sungs­strom bei Ue=500V AC gemäß IEC 61439-1 5.3.2
    100 A
  • Bemes­sungs­strom bei Ue=690V AC gemäß IEC 61439-1 5.3.2
    100 A
  • Nenn­strom
    100 A
  • Nenn­strom für Siche­rungs­ein­sätze
    2 / 4 / 6 / 10 / 16 / 20 / 25 / 32 / 35 / 40 / 50 / 63 / 80 / 100 A
  • Zuläs­siger Bemes­sungs­strom unter 1 Sekunde
    1.2 kA
  • Bedingter Bemes­sungs­kurz­schluss­strom bei Ue=400V nach IEC 61439-1 3.8.10.4
    80 kA
  • Bedingter Bemes­sungs­kurz­schluss­strom bei Ue=690 V gemäß IEC 61439-1 3.8.10.4
    80 kA
  • Siche­rungs­eins.Test bed. Bemes­sungs­kurz­schluss­strom Ue=400V IEC 61439-1 3.8.10.4
    100 A
  • Siche­rungs­eins.Test bed. Bemes­sungs­kurz­schluss­strom Ue=500V IEC 61439-1 3.8.10.4
    100 A
  • Siche­rungs­eins.Test bed. Bemes­sungs­kurz­schluss­strom Ue=690V IEC 61439-1 3.8.10.4
    100 A
  • konv. Therm. Ströme Ith in freier Luft mit Trenn­messer und Nenn­quer­schnitt
    160 A
  • Konv.Ther­m.Ströme freier Luft+ Siche­rungs­ein­satz+­Nenn­quersch.IEC 60947-1 4.3.2.1
    100 A
  • Strom­belast­bar­keit bei AC22 in Kate­gorie B
    100 A
  • Bedingter Bemes­sungs­kurz­schluss­strom bei Ue=500 V nach IEC 61439-1 3.8.10.4
    80 kA
  • Bemes­sungs­strom bei Ue=220V gemäß DC IEC 61439-1 5.3.2
    100 A
  • Bemes­sungs­strom bei Ue=250V DC gemäß IEC 61439-1 5.3.2
    100 A
  • Bemes­sungs­strom bei Ue=440V DC IEC 61439-1 5.3.2
    100 A
Strom / Tempe­ratur
  • Nenn­strom bei 40° C
    100 A
  • Nenn­strom bei 45° C
    95 A
  • Nenn­strom bei 50°C
    90 A
  • Nenn­strom bei 55° C
    85 A
  • Nenn­strom bei 60°C
    80 A
  • Nenn­strom bei 65°C
    75 A
  • Nenn­strom bei 70°C
    70 A
Siche­rung
  • Siche­rungs­cha­rak­te­ristik
    gG ; gL ; aM ; aR ; gR ; gF ; gRB ; URB ; URD
  • Siche­rungs­größe
    NH000
Abmes­sungen
  • Tiefe instal­liertes Produkt
    82 mm
  • Höhe instal­liertes Produkt
    216 mm
  • Länge
    82 mm
  • Breite instal­liertes Produkt
    53 mm
Leis­tung
  • Gesamt­ver­lust­leis­tung unter Nenn­strom
    10 W
  • Verlust­leis­tung bei Voll­last
    32 W
  • Verlust­leis­tung der Siche­rungs­ein­satz im Gerät instal­liert
    7.5 W
  • Verlust­leis­tung des Gerätes + einer mitt­leren Leitungs­länge von 0,7m/pol
    22.86 W
Ausdauer
  • Gerä­te­le­bens­dauer, elek­tri­sche Schalt­spiele
    300
  • Gerä­te­le­bens­dauer mecha­ni­sche Schalt­spiele
    1700
  • Gerä­te­le­bens­dauer (Summe Mech.- und Elek­tri­sche­le­bens­dauer) IEC 60947-3 Tab.4
    2000
Werk­stoff
  • Kupfer­ge­wicht des Produktes
    117 g
  • Farbe
    licht­grau
Montage
  • Dreh­mo­ment
    4,5Nm
Anschluss
  • Anschluss­quer­schnitt bei flexi­blem Leiter
    2,5 / 50mm²
  • Anschluss­quer­schnitt bei starrem Leiter
    2,5 / 50mm²
  • Klem­menart bei den Eingängen
    Käfig­klemmen
  • Klem­menart der Ausgänge
    Käfig­klemmen
Normen
  • Bemes­sungs­be­triebsart gemäß IEC 60947-1 4.3.4
    Daue­r­be­trieb
  • Betä­ti­gung gemäß IEC 60947-1 2.4
    abhän­gige Hand­be­tä­ti­gung (eines mecha­ni­schen Schalt­ge­räts)
  • Gebrauchs­ka­te­gorie bei Ue=400V AC gemäß IEC 60947-3 Tabelle 5
    AC-23B
  • Gebrauchs­ka­te­gorie bei Ue=500V AC gemäß IEC 60947-3 Tabelle 5
    AC-22B
  • Gebrauchs­ka­te­gorie bei Ue=690V AC gemäß IEC 60947-3 Tabelle 5
    AC-21B
  • Euro­pä­i­sche Direk­tive WEEE
    betroffen
  • Nenn Prüf­quer­schnitt nach IEC 60947-1 Tabellen 9 und 10
    35 mm²
  • Gebrauchs­ka­te­gorie bei Ue=220V DC gemäß IEC 60947-3 Tabelle 5
    DC-22B
  • Gebrauchs­ka­te­gorie bei Ue=250V DC gemäß IEC 60947-3 Tabelle 5
    DC-22B
  • Gebrauchs­ka­te­gorie bei Ue=440V DC gemäß IEC 60947-3 Tabelle 5
    DC-22B
Sicher­heit
  • Schutzart
    IP3X
  • REACH-­kon­form
    Ja
  • RoHS-­kon­form
    Ja
  • Halo­gen­frei
    Ja
Verwen­dung Bedin­gungen
  • Betrieb­stem­pe­ratur
    -25…55 °C
  • Grad der Verun­rei­ni­gung nach IEC 60664 / IEC 60947-2
    3
  • Lager-/Trans­port­tem­pe­ratur
    -40…70 °C
Tempe­ratur
  • Max. Tempe­ratur am Anschluss oben (AO) mit Siche­rungs­ein­satz IEC 60947-1 Tab.2
    56 K
  • Max. Tempe­ratur am Anschluss oben (AO) mit Trenn­messer IEC 60947-1 Tabelle 2
    70 K

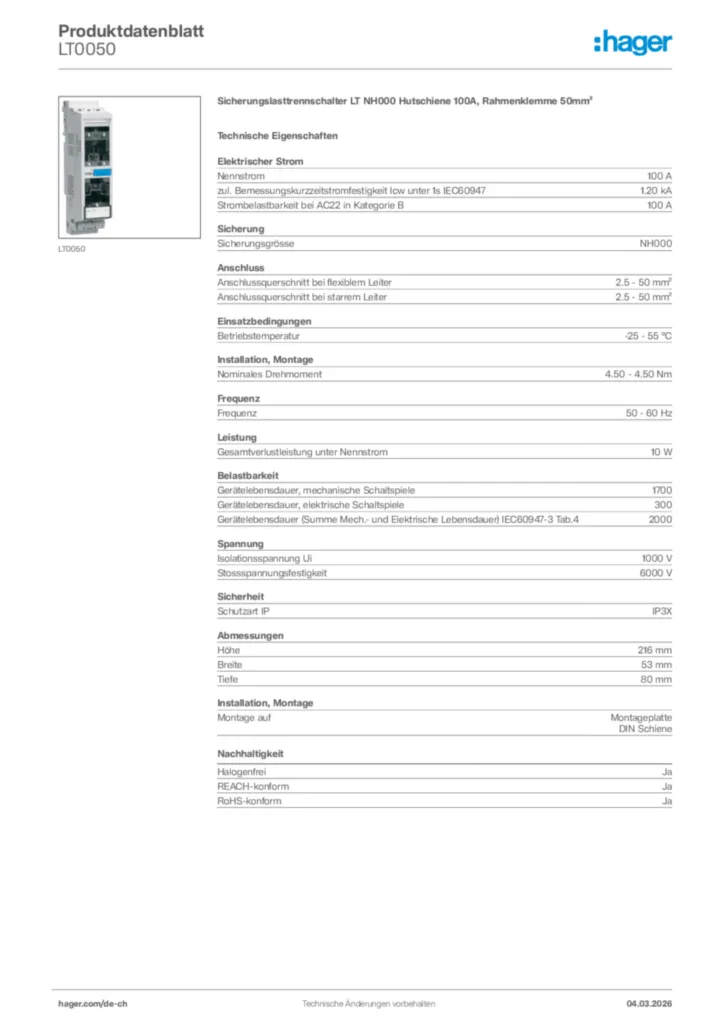

Downloads
