NH-Sicherungs-Lasttrenner Hager, für Montage auf Sammelschiene, 3L schaltbar, 690 V, Isolierstoff glasfaserverstärkt, Kontaktträger Isolierstoff, Kontakte Cu versilbert, fremdgefedert, Kontakte oben mit Löschkammern, mit drehbaren Kontakthaken für Befestigung auf Cu-Schiene, Abgang wahlweise unten oder oben, DIN 2, Anschlussschraube M12, 210×298×130 mm
EAN-Nr.
3250614202537
E-nr.
850 454 129
VPE
1 St.
Rabattgruppe
H2
NHS-Lasttrenner Hager DIN2 690VAC 400A Reitermontage SaS 60mm Abgang oben/unten LT253
Preis*
CHF 601.00
/ St.
*
catalog.lists.product_addition.login_popup.title
catalog.lists.product_addition.login_popup.descriptive_text
catalog.transfer_popup.title
catalog.product_page.tranfer_popup.descriptive_text
product.page.accessories.title
product.page.accessories.associated-products
-
Niederspannung HRC Sicherungseinsatz 3 product.page.accessories.products-available -
Kabelklemmenanschluss 3 product.page.accessories.products-available -
Stromwandler 8 product.page.accessories.products-available -
Mechanisches Zubehör für Niederspannungskomponenten 7 product.page.accessories.products-available -
Verriegelungsfunktionen 1 product.page.accessories.products-available -

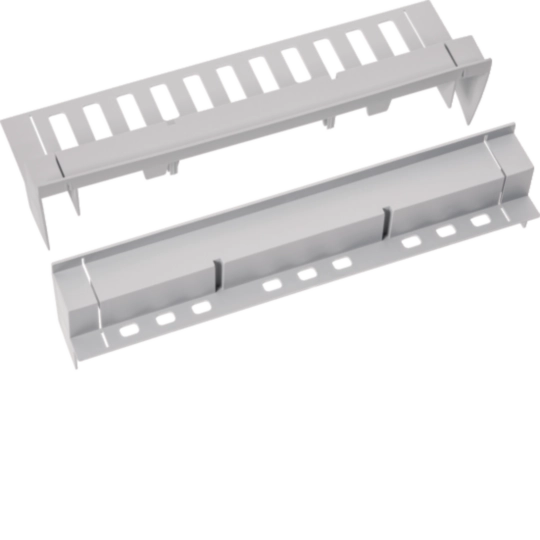

Klemmenabdeckung 1 product.page.accessories.products-available
product.page.accessories.title-modal
-
LNH2250M
NH-Sicherungseinsatz NH2C gG AC500V 250A Kombi-Melder mit Metall-Grifflasche
CHF 21.55 / St.* -
LNH2315MNH-Sicherungseinsatz NH2 gG AC500V 315A Kombi-Melder mit Metall-Grifflasche
CHF 24.55 / St.* -
LNH2400MNH-Sicherungseinsatz NH2 gG 500V 400A Kombi-Melder Grifflasche spannungsführend
CHF 24.55 / St.*
-
1000K1
Stromwandler für LT NH00-3 1000/5A 5VA Klasse 1
CHF 89.90 / St.* -
100K1Stromwandler für LT NH00-3 100/5A 2VA Klasse 1
CHF 56.00 / St.* -
250K1Stromwandler für LT NH00-3 250/5A 3.75VA Klasse 1
CHF 56.00 / St.* -
300K05Stromwandler für LT NH00-3 300/5A 2.5VA Klasse 0.5s
CHF 96.10 / St.* -
300K05GStromwandler für LT NH00-3 300/5A 2.5VA Klasse 0.5s CH Geeicht
CHF 137.50 / St.* -
400K1Stromwandler für LT NH00-3 400/5A 3.75VA Klasse 1
CHF 56.00 / St.* -
600K05Stromwandler für LT NH00-3 600/5A 2.5VA Klasse 0.5s
CHF 96.10 / St.* -
600K05GStromwandler für LT NH00-3 600/5A 2.5VA Klasse 0.5s CH Geeicht
CHF 137.50 / St.*
-
S-2AV
Anschlussverlängerung Gr.2 M10 für Einbautiefe 32mm von SILAS Gr. 1-3
CHF 32.30 / St.* -
S-2SUSchaltdeckel komplett DIN Gr. 2 400A mit elektronischer Sicherungsüberwachung
CHF 338.00 / St.* -
S-2SWBBausatz für Stromwandlereinbau SILAS Gr.2, komplett ohne Stromwandler
CHF 96.30 / St.* -
S-HSNachrüstsatz SILAS Gr.1-3 für Schaltkategorie AC-23B 690 V
CHF 11.80 / St.* -
S-UAPAbstützprofil SILAS Gr.1-3 für Sicherungslastrennschalter, seitlich aufrastbar
CHF 5.95 / St.* -
S-USStellungsanzeige SILAS Schaltdeckel Gr.000-3, 2A 250V AC, Öffner und Schließer
CHF 13.45 / St.* -
V-AT12Anschlussteil zu Grösse 1-3 63mm
CHF 13.80 / Set*
Technische Merkmale
Elektrischer Strom
-
Nennstrom400 A
-
zul. Bemessungskurzzeitstromfestigkeit Icw unter 1s IEC6094715,20 kA
-
Bemessungsstrom bei Ue=690 V AC gemäss IEC61439-1 5.3.2400 A
-
Sicherungseins.Test bed. Bemessungskurzschlussstrom Ue=690 V IEC61439-1 3.8.10.4400 A
-
Bedingter Bemessungskurzschlussstrom bei Ue=400 V nach IEC61439-1 3.8.10.480 kA
-
Bemessungsstrom bei Ue=440 V DC gemäss IEC61439-1 5.3.2400 A
-
Nennstrom bei 45°C380 A
-
Nennstrom bei 55°C340 A
-
Strombelastbarkeit bei AC23 in Kategorie B / 400V400 A
-
Strombelastbarkeit bei AC22 in Kategorie B / 690V400 A
-
Strombelastbarkeit bei AC23 in Kategorie B / 500V400 A
-
Nennstrom für Sicherungseinsätze25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A, 160 A, 200 A, 224 A, 250 A, 315 A, 355 A, 400 A, 300 A
-
Nennstrom bei 40°C400 A
-
Nennstrom bei 70°C280 A
-
Bemessungsstrom bei Ue=400 V AC gemäss IEC61439-1 5.3.2400 A
-
Bedingter Bemessungskurzschlussstrom bei Ue=500 V nach IEC61439-1 3.8.10.480 kA
-
Bemessungsstrom bei Ue=250 V DC gemäss IEC61439-1 5.3.2400 A
-
Nennstrom bei 65°C300 A
-
Sicherungseins.Test bed. Bemessungskurzschlussstrom Ue=400 V IEC61439-1 3.8.10.4400 A
-
Bemessungsstrom bei Ue=500 V AC gemäss IEC61439-1 5.3.2400 A
-
Bedingter Bemessungskurzschlussstrom bei Ue=690 V nach IEC61439-1 3.8.10.480 kA
-
Sicherungseins.Test bed. Bemessungskurzschlussstrom Ue=500 V IEC61439-1 3.8.10.4400 A
-
Nennstrom bei 60°C320 A
-
Nennstrom bei 50°C360 A
Sicherung
-
SicherungsgrösseNH2
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter70 - 300 mm²
-
Anschlussquerschnitt bei starrem Leiter70 - 300 mm²
-
Anschluss-/SteckertypM10 Anschluss, Sammelschiene
-
Anschlussart AusgangSchraubanschluss
-
Anschlussart EingangSammelschiene
Anschlussmöglichkeiten
-
Anschluss-/SteckertypSchraubanschluss
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
-
Lager-/Transporttemperatur-40 - 70 °C
-
Grad der Verunreinigung nach IEC60664 / IEC60947-23
Installation, Montage
-
Nominales Drehmoment20 - 20 Nm
-
Drehmoment zur Befestigung auf Sammelschiene8 - 8 Nm
-
Montage aufSammelschienensystem
-
Einbau-/AnschlussortHorizontal, Vertikal
Frequenz
-
Frequenz50 - 60 Hz
Leistung
-
Gesamtverlustleistung unter Nennstrom37 W
-
Verlustleistung bei Volllast139 W
-
Verlustleistung der Sicherungseinsatz im Gerät installiert34 W
Belastbarkeit
-
Gerätelebensdauer, mechanische Schaltspiele800
-
Gerätelebensdauer, elektrische Schaltspiele200
-
Gerätelebensdauer (Summe Mech.- und Elektrische Lebensdauer) IEC60947-3 Tab.41000
Spannung
-
Isolationsspannung Ui1000 V
-
Stossspannungsfestigkeit8000 V
-
Bemessungsbetriebsspannung Ue690 - 690 V
-
Überspannungskategorie gemäss IEC60947-1 2.5.60 Tabelle H14
Sicherheit
-
Schutzart IPIP3X
-
Elektronische SicherungsüberwachungNein
-
Konventioneller Freiluft-thermischer Strom mit Sicherungseinsatz und Standardquerschnitt IEC 60947-1400 A
-
Konventioneller Freiluft-thermischer Strom mit Festkörper und Standardquerschnitt IEC 60947-1590 A
Abmessungen
-
Höhe306 mm
-
Breite210 mm
-
Tiefe130 mm
-
Abstand Sammelschienen60 mm
Nur für den internen Gebrauch
-
StandardIEC/EN 60947-1;IEC/EN 60947-3
Architektur
-
Polanzahl3
-
Steuer-/BedienelementDeckelgriff
Kabel
-
KabeleinführungsstelleOben
Normen
-
Brennbarkeitsklasse nach UL 94V0
catalog.pageproduct.title_sustainability.h2
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fussabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
catalog.pageproduct.sustainability_block.downloads_h3
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild LT253
-

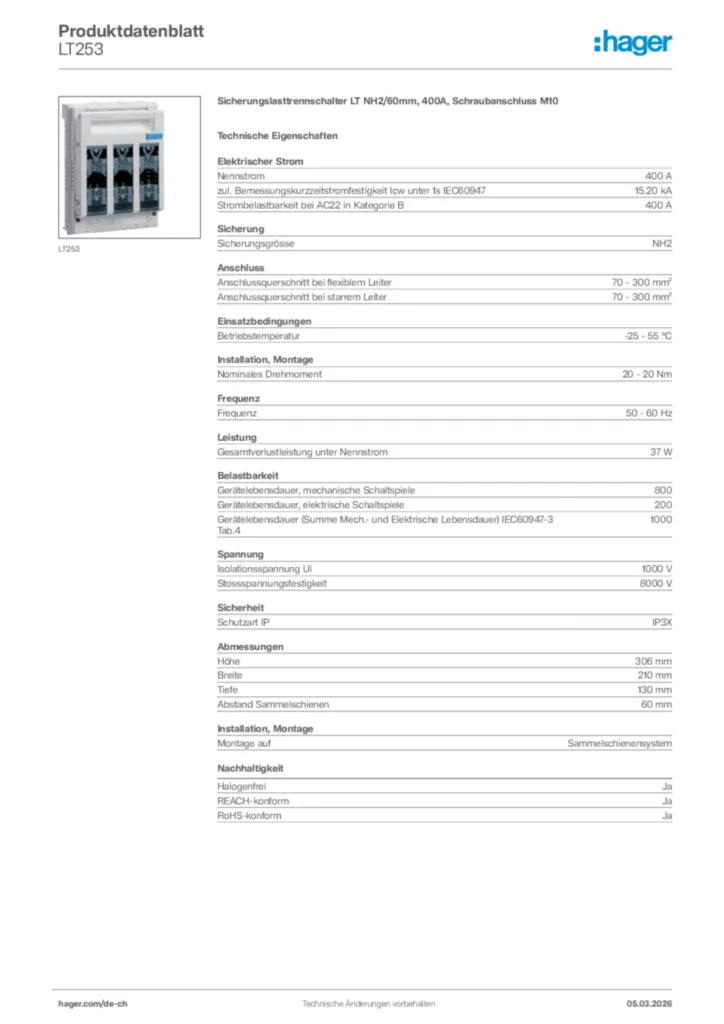

GeneratedProductDatasheet
