NHS-Lasttrenner Hager DIN00 690VAC 160A SaS 60mm Kabelabgang oben/unten LT057

NH-Sicherungs-Lasttrenner Hager, für Montage auf Sammelschiene, 3L schaltbar, 690 V, Isolierstoff glasfaserverstärkt, Kontaktträger Isolierstoff, Kontakte Cu versilbert, fremdgefedert, Kontakte oben mit Löschkammern, mit drehbaren Kontakthaken für Befestigung auf Cu-Schiene, Abgang wahlweise unten oder oben, DIN 00, Anschlussschraube M8, 106×194×80 mm
EAN-Nr.
3250614200571
E-nr.
847 423 019
VPE
1 Stück
Rabattgruppe
H2
Preis*
 127.50 CHF
/ Stück *
 127.50 CHF
/ Stück *

You have to log in with your myHager profile to see prices and to order.

Einer Liste hinzufügen
Einer Liste hinzufügen

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden

NHS-Lasttrenner Hager DIN00 690VAC 160A SaS 60mm Kabelabgang oben/unten

LT057

  • Zubehör
  • Technische Merkmale
  • Ökologischer Wert
  • Dokumentationen
  • Weitere Produkte
Produktdatenblatt herunterladen

Vervollständigen Sie Ihr System

Optionales Zubehör

  • Mehr sehen (16)
    • Nieder­span­nung HRC Siche­rungs­ein­satz 2 Produkte verfügbar
    • Strom­wandler 2 Produkte verfügbar
    • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten 5 Produkte verfügbar
    • Neutral­lei­ter­trenn-Rei­hen­klemme 1 Produkte verfügbar

    Kompatible Produkte

    • Passend zu 6 Produkte verfügbar

    Optionales Zubehör

    • Nieder­span­nung HRC Siche­rungs­ein­satz
    • Strom­wandler
    • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten
    • Neutral­lei­ter­trenn-Rei­hen­klemme
    • Verrie­ge­lungs­funk­ti­onen
    • Klem­me­n­ab­de­ckung
    • Kabel­klem­me­n­an­schluss
    • Schrau­be/­Bolzen
    • Zube­hör/Er­satz­teile für Sammel­schienen
    • LNH0125M

      NH-Sicherungseinsatz NH00 gG AC500V 125A Kombi-Melder mit Metall-Grifflasche
       9.00 CHF  / Stück*
    • LNH0160M

      NH-Sicherungseinsatz NH00 gG 500V 160A Kombi-Melder mit Metall-Grifflasche
       9.00 CHF  / Stück*
    • 150K1

      Stromwandler für LT NH00-3 150/5A 2.5VA Klasse 1
       51.80 CHF  / Stück*
    • 250K1

      Stromwandler für LT NH00-3 250/5A 3.75VA Klasse 1
       51.80 CHF  / Stück*
    • AST125

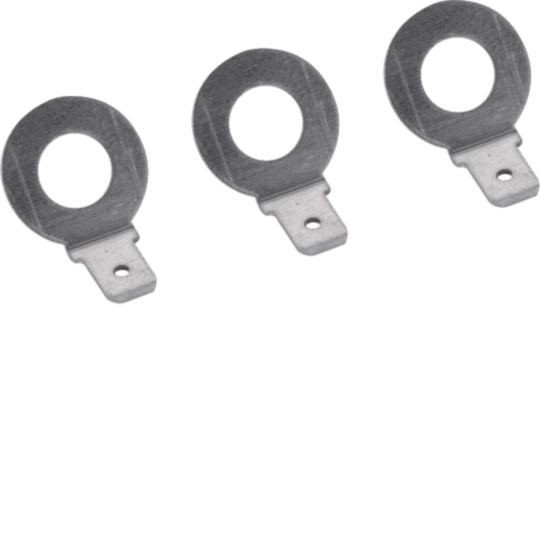

      Anschlussteil Gr.00 6, 3 mm
       9.35 CHF  / Set*
    • S-00AP

      Abstützprofil SILAS Gr.00 für Sicherungslastrennschalter, seitlich aufrastbar
       7.05 CHF  / Stück*
    • S-00SU

      Schaltdeckel komplett DIN Gr. 00 160A mit elektronischer Sicherungsüberwachung
       262.00 CHF  / Stück*
    • S-00SWB

      Bausatz SILAS für Stromwandlereinbau Gr.00
       30.55 CHF  / Stück*
    • S-US

      Stellungsanzeige SILAS Schaltdeckel Gr.000-3, 2A 250V AC, Öffner und Schließer
       12.55 CHF  / Stück*
    • R-NT

      Reiter-Neutralleitertrenner 160A
       48.15 CHF  / Stück*
    • S-UV

      Verriegelung SILAS Gr.000-3 Schaltdeckelfenster, innen montierbar, SET
       2.95 CHF  / Stück*
    • S-00ARA

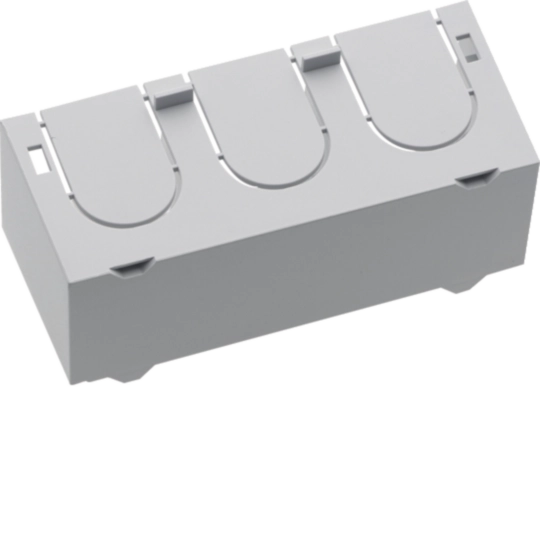

      Anschlussrraumabdeckung SILAS Größe 00 als Berührungschutz im Anschlussraum
       4.15 CHF  / Stück*
    • S-EB00-UNTEN

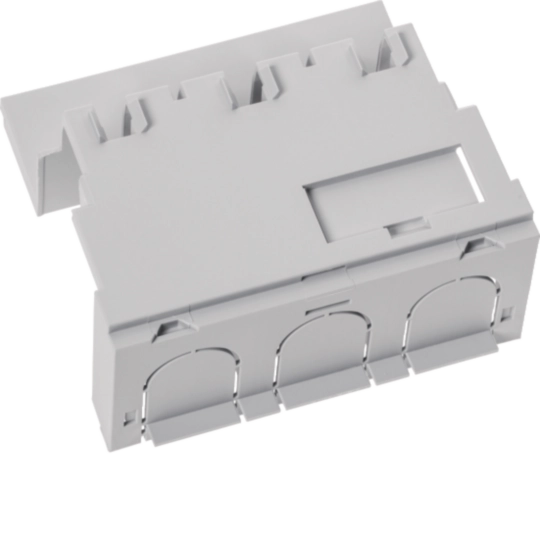

      Berührungsschutz unten SILAS Gr.00 zum Schutz des Kontaktsystems
       18.05 CHF  / Stück*
    • S-00C

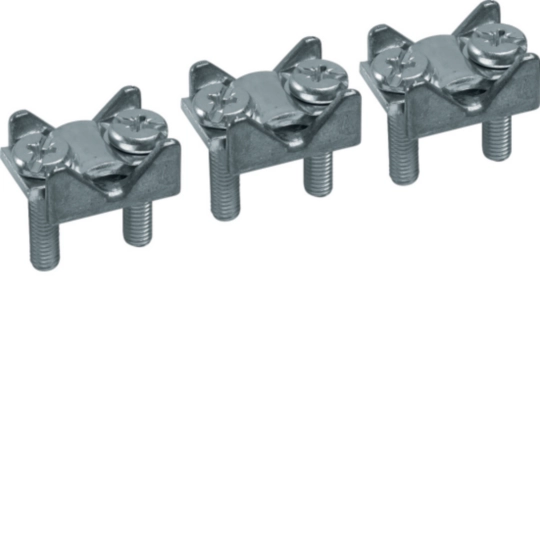

      Bridenanschluss zu Gr.00 6-50mm²
       4.65 CHF  / Set*
    • LVZ00S

      Schraubanschluss M8x14mm max. 95mm² rostgeschützt
       3.05 CHF  / Set*
    • S00-SD

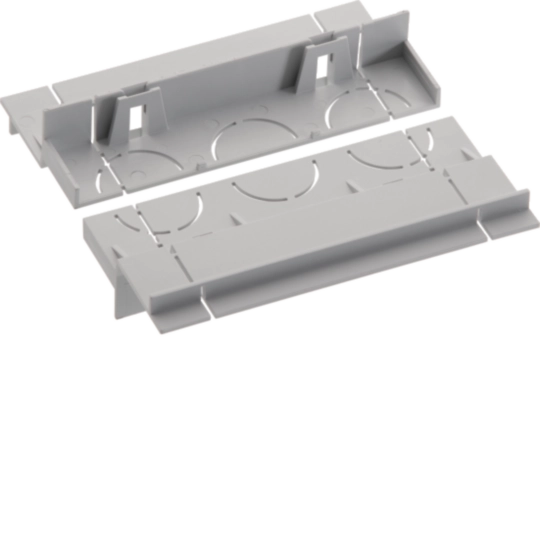

      Sammelschienenabdeckung SILAS Gr.00, Abdeckung für oben und einer für unten
       2.85 CHF  / Stück*

    Passend zu

    • UE22E4B

      Baustein, universN, 300x500mm, für 4 Trenner NH00 auf Sammelschienensystem 60mm
       139.50 CHF  / Stück*
    • UE21E2B

      Baustein, universN, 300x250mm, für 2 Trenner NH00 auf Sammelschienensystem 60mm
       117.50 CHF  / Stück*
    • UE31E2B

      Baustein, universN, 450x250mm, für 2 Trenner NH00 auf Sammelschienensystem 60mm
       142.00 CHF  / Stück*
    • UE31E1B

      Baustein, universN, 450x250mm, für 1 Trenner NH1 auf Sammelschienensystem 60mm
       150.00 CHF  / Stück*
    • UE31E3B

      Baustein, universN, 450x250mm, für 1 Trenner NH2 auf Sammelschienensystem 60mm
       150.00 CHF  / Stück*
    • UE32E3B

      Baustein, universN, 450x500mm, für 1 Trenner NH3 auf Sammelschienensystem 60mm
       180.50 CHF  / Stück*

    Technische Merkmale

    Elek­tri­scher Strom
    • Nenn­strom
      160 A
    • zul. Bemes­sungs­kurz­zeit­strom­fes­tig­keit Icw unter 1s IEC60947
      5 kA
    • Strom­belast­bar­keit bei AC22 in Kate­gorie B
      160 A
    Siche­rung
    • Siche­rungs­grösse
      NH00
    Anschluss
    • Anschluss­quer­schnitt bei flexi­blem Leiter
      6 - 70 mm²
    • Anschluss­quer­schnitt bei starrem Leiter
      6 - 70 mm²
    Einsatz­be­din­gungen
    • Betrieb­stem­pe­ratur
      -25 - 55 °C
    Instal­la­tion, Montage
    • Montage auf
      Sammel­schie­nen­system
    Frequenz
    • Frequenz
      50 - 60 Hz
    Leis­tung
    • Gesamt­ver­lust­leis­tung unter Nenn­strom
      14 W
    Belast­bar­keit
    • Gerä­te­le­bens­dauer, mecha­ni­sche Schalt­spiele
      1400
    • Gerä­te­le­bens­dauer, elek­tri­sche Schalt­spiele
      200
    • Gerä­te­le­bens­dauer (Summe Mech.- und Elek­tri­sche Lebens­dauer) IEC60947-3 Tab.4
      1600
    Span­nung
    • Isola­ti­onss­pan­nung Ui
      1000 V
    • Stoss­s­pan­nungs­fes­tig­keit
      8000 V
    Sicher­heit
    • Schutzart IP
      IP3X
    Abmes­sungen
    • Höhe
      206 mm
    • Breite
      106 mm
    • Tiefe
      104 mm
    • Abstand Sammel­schienen
      60 mm

    Ökologischer Wert

    Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

    RoHS-konform Ja
    REACH-konform Ja
    Halogenfrei Ja

    Zertifizierungen und Dokumente

    Hager REACH declaration LT057
    PDF
    Hager RoHS Report LT057
    PDF

    Downloads

    • Produktbild

      Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

      Bild LT057 | Hager Schweiz

      Produktbild LT057

    • Product datasheet

      Bild Hager Produktdatenblatt LT057 | Hager Schweiz

      Hager Produktdatenblatt LT057

      Sicherungslasttrennschalter LT NH00/60mm 160A, Prismenklemme für Cu/Al bis 70mm²

      PDF

    • Montageanleitung

      Bild Montageanleitung für LT0xx, S00xx - Sicherungslasttrennschalter (DE-EN-IT-FR, Stand: 03.2010) | Hager Schweiz

      Montageanleitung für LT0xx, S00xx - Sicherungslasttrennschalter (DE-EN-IT-FR, Stand: 03.2010)

      Montageanleitung en-GB, fr-FR, de-DE, it-IT 2020-01-01

      PDF
      1,08 MB

    • Technischer Anhang (Einzelprodukt)

      Bild Verlustleistungsdatenblatt | Hager Schweiz

      Verlustleistungsdatenblatt

      Technischer Anhang (Einzelprodukt) de-DE 2021-10-20

      PDF
      847,80 kB

    • Konformitätserklärung

      Bild Declaration | Hager Schweiz

      Declaration

      Konformitätserklärung International 2023-08-03

      PDF
      78,40 kB
      Bild EU Declaration of Conformity | Hager Schweiz

      EU Declaration of Conformity

      Konformitätserklärung en-GB, de-DE 2023-09-14

      PDF
      699,30 kB
    Mehr Downloads
