NHS-Lasttrenner Hager DIN00 690VAC 160A Hutschiene oben/unten Abgang Schraube M8 LT052

NH-Sicherungs-Lasttrenner Hager, für Montage auf DINSchiene EN 50022-35, 3L schaltbar, Isolierstoff glasfaserverstärkt, Kontaktträger Isolierstoff, Kontakte Cu versilbert, fremdgefedert, Kontakte oben mit Löschkammern, Abgang wahlweise unten oder oben, DIN 00, 106×194×80 mm, Anschlussschraube M8
EAN-Nr.
3250614200526
E-nr.
847 623 029
VPE
1 Stück
Rabattgruppe
H2
Preis*
 112.50 CHF
/ Stück *
 112.50 CHF
/ Stück *

You have to log in with your myHager profile to see prices and to order.

Einer Liste hinzufügen
Einer Liste hinzufügen

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden

NHS-Lasttrenner Hager DIN00 690VAC 160A Hutschiene oben/unten Abgang Schraube M8

LT052

  • Zubehör
  • Technische Merkmale
  • Ökologischer Wert
  • Dokumentationen
  • Weitere Produkte
Produktdatenblatt herunterladen

Vervollständigen Sie Ihr System

Optionales Zubehör

  • Mehr sehen (13)
    • Nieder­span­nung HRC Siche­rungs­ein­satz 2 Produkte verfügbar
    • Strom­wandler 2 Produkte verfügbar
    • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten 4 Produkte verfügbar
    • Abde­ckung Funk­ti­onen 1 Produkte verfügbar
    • Verrie­ge­lungs­funk­ti­onen 1 Produkte verfügbar
    • Klem­me­n­ab­de­ckung 1 Produkte verfügbar

    Optionales Zubehör

    • Nieder­span­nung HRC Siche­rungs­ein­satz
    • Strom­wandler
    • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten
    • Abde­ckung Funk­ti­onen
    • Verrie­ge­lungs­funk­ti­onen
    • Klem­me­n­ab­de­ckung
    • Kabel­klem­me­n­an­schluss
    • LNH0125M

      NH-Sicherungseinsatz NH00 gG AC500V 125A Kombi-Melder mit Metall-Grifflasche
       9.00 CHF  / Stück*
    • LNH0160M

      NH-Sicherungseinsatz NH00 gG 500V 160A Kombi-Melder mit Metall-Grifflasche
       9.00 CHF  / Stück*
    • 150K1

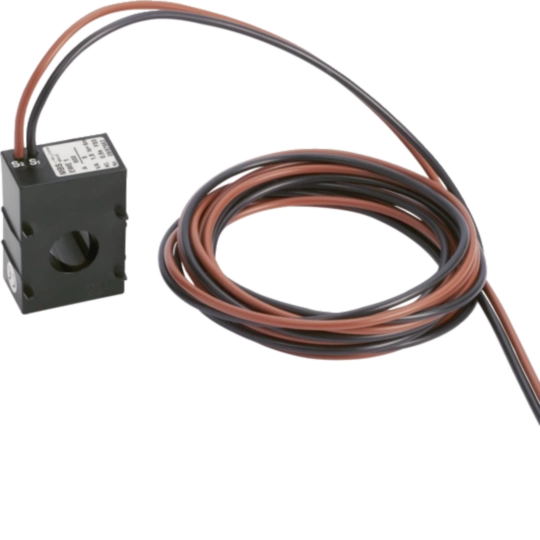

      Stromwandler für LT NH00-3 150/5A 2.5VA Klasse 1
       51.80 CHF  / Stück*
    • 250K1

      Stromwandler für LT NH00-3 250/5A 3.75VA Klasse 1
       51.80 CHF  / Stück*
    • AST125

      Anschlussteil Gr.00 6, 3 mm
       9.35 CHF  / Set*
    • S-000AP

      Abstützprofil SILAS Gr.000 für Sicherungslasttrennschalter, seitlich aufrastbar
       7.05 CHF  / Stück*
    • S-00SWB

      Bausatz SILAS für Stromwandlereinbau Gr.00
       30.55 CHF  / Stück*
    • S-US

      Stellungsanzeige SILAS Schaltdeckel Gr.000-3, 2A 250V AC, Öffner und Schließer
       12.55 CHF  / Stück*
    • S-000SU

      Schaltdeckel komplett DIN Gr. 000 100A mit elektronischer Sicherungsüberwachung
       250.00 CHF  / Stück*
    • S-UV

      Verriegelung SILAS Gr.000-3 Schaltdeckelfenster, innen montierbar, SET
       2.95 CHF  / Stück*
    • S-00ARA

      Anschlussrraumabdeckung SILAS Größe 00 als Berührungschutz im Anschlussraum
       4.15 CHF  / Stück*
    • S-00A

      Prismenklemmensatz SILAS 3-polig für NH00-Trenner für Cu/Al-Leiter 6-70mm²
       11.10 CHF  / Stück*
    • S-00C

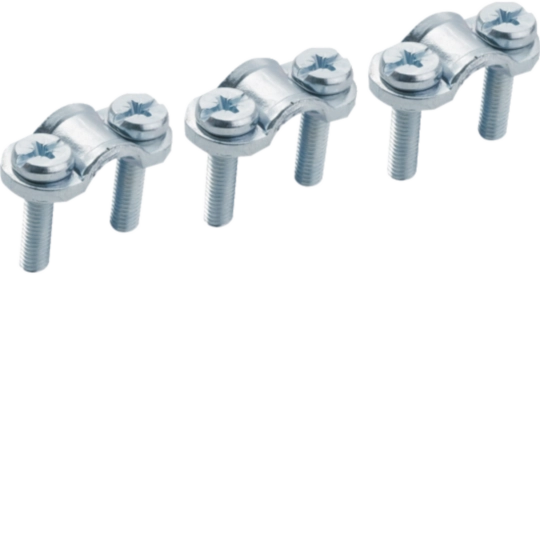

      Bridenanschluss zu Gr.00 6-50mm²
       4.65 CHF  / Set*

    Technische Merkmale

    Elek­tri­scher Strom
    • Nenn­strom
      160 A
    • zul. Bemes­sungs­kurz­zeit­strom­fes­tig­keit Icw unter 1s IEC60947
      5 kA
    • Strom­belast­bar­keit bei AC22 in Kate­gorie B
      160 A
    Siche­rung
    • Siche­rungs­grösse
      NH00
    Anschluss
    • Anschluss­quer­schnitt bei flexi­blem Leiter
      6 - 95 mm²
    • Anschluss­quer­schnitt bei starrem Leiter
      6 - 95 mm²
    Einsatz­be­din­gungen
    • Betrieb­stem­pe­ratur
      -25 - 55 °C
    Instal­la­tion, Montage
    • Nomi­nales Dreh­mo­ment
      12 - 12 Nm
    • Montage auf
      Monta­ge­platte
    Frequenz
    • Frequenz
      50 - 60 Hz
    Leis­tung
    • Gesamt­ver­lust­leis­tung unter Nenn­strom
      9 W
    Belast­bar­keit
    • Gerä­te­le­bens­dauer, mecha­ni­sche Schalt­spiele
      1400
    • Gerä­te­le­bens­dauer, elek­tri­sche Schalt­spiele
      200
    • Gerä­te­le­bens­dauer (Summe Mech.- und Elek­tri­sche Lebens­dauer) IEC60947-3 Tab.4
      1600
    Span­nung
    • Isola­ti­onss­pan­nung Ui
      1000 V
    • Stoss­s­pan­nungs­fes­tig­keit
      8000 V
    Sicher­heit
    • Schutzart IP
      IP3X
    Abmes­sungen
    • Höhe
      206 mm
    • Breite
      106 mm
    • Tiefe
      80 mm

    Ökologischer Wert

    Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

    RoHS-konform Ja
    REACH-konform Ja
    Halogenfrei Ja

    Zertifizierungen und Dokumente

    Hager REACH declaration LT052
    PDF
    Hager RoHS Report LT052
    PDF

    Downloads

    • Produktbild

      Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

      Bild LT052 | Hager Schweiz

      Produktbild LT052

    • Product datasheet

      Bild Hager Produktdatenblatt LT052 | Hager Schweiz

      Hager Produktdatenblatt LT052

      Sicherungslasttrennschalter LT NH00 160A, Schraubanschluss M8, Hutschiene

      PDF

    • Montageanleitung

      Bild Montageanleitung für LT0xx, S00xx - Sicherungslasttrennschalter (DE-EN-IT-FR, Stand: 03.2010) | Hager Schweiz

      Montageanleitung für LT0xx, S00xx - Sicherungslasttrennschalter (DE-EN-IT-FR, Stand: 03.2010)

      Montageanleitung en-GB, fr-FR, de-DE, it-IT 2020-01-01

      PDF
      1,08 MB

    • Technischer Anhang (Einzelprodukt)

      Bild Verlustleistungsdatenblatt | Hager Schweiz

      Verlustleistungsdatenblatt

      Technischer Anhang (Einzelprodukt) de-DE 2021-10-20

      PDF
      847,80 kB

    • Konformitätserklärung

      Bild Declaration | Hager Schweiz

      Declaration

      Konformitätserklärung International 2023-08-03

      PDF
      78,40 kB
      Bild EU Declaration of Conformity | Hager Schweiz

      EU Declaration of Conformity

      Konformitätserklärung en-GB, de-DE 2023-09-14

      PDF
      699,30 kB
