NHS-Lasttrenner Hager DIN000 690VAC 100A SaS 60mm Kabelabgang oben LT0057
NH-Sicherungs-Lasttrenner Hager, für Montage auf Sammelschiene, 3L schaltbar, 690 V, Isolierstoff glasfaserverstärkt, Kontaktträger Isolierstoff, Kontakte Cu versilbert, fremdgefedert, Kontakte oben mit Löschkammern, mit drehbaren Kontakthaken für Befestigung auf Cu-Schiene, Abgang wahlweise unten oder oben, für Sammelschienenabstand 60 mm, DIN 00, Zu- und Abgang 70 mm², 106×194×80 mm
EAN-Nr.
3250614200625
E-nr.
847 522 009
VPE
1 Stück
Rabattgruppe
H2
Preis*
96.70 CHF
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Niederspannung HRC Sicherungseinsatz 3 Produkte verfügbar -
Neutralleitertrenn-Reihenklemme 1 Produkte verfügbar -
Mechanisches Zubehör für Niederspannungskomponenten 2 Produkte verfügbar -
Abdeckung Funktionen 2 Produkte verfügbar
Kompatible Produkte
-
Passend zu 6 Produkte verfügbar
Optionales Zubehör
-
LNH0063M
NH-Sicherungseinsatz NH000 gG AC500V 63A Kombi-Melder mit Metall-Grifflasche
7.50 CHF / Stück* -
LNH0080MNH-Sicherungseinsatz NH000 gG AC500V 80A Kombi-Melder mit Metall-Grifflasche
7.50 CHF / Stück* -
LNH0100MNH-Sicherungseinsatz NH000 gG AC500V 100A Kombi-Melder mit Metall-Grifflasche
7.50 CHF / Stück*
-
R-NT
Reiter-Neutralleitertrenner 160A
48.15 CHF / Stück*
-
S-000SU
Schaltdeckel komplett DIN Gr. 000 100A mit elektronischer Sicherungsüberwachung
250.00 CHF / Stück* -
S-ES000Schaltdeckel SILAS komplett Gr.000 für Sicherungslasttrenner
15.90 CHF / Stück*
-
S000-SDSammelschienenabdeckung SILAS Gr.000 Abdeckung oben/unten
3.10 CHF / Stück*
Passend zu
-
UE22E4BBaustein, universN, 300x500mm, für 4 Trenner NH00 auf Sammelschienensystem 60mm
139.50 CHF / Stück* -
UE21E2BBaustein, universN, 300x250mm, für 2 Trenner NH00 auf Sammelschienensystem 60mm
117.50 CHF / Stück* -
UE31E2BBaustein, universN, 450x250mm, für 2 Trenner NH00 auf Sammelschienensystem 60mm
142.00 CHF / Stück* -
UE31E1BBaustein, universN, 450x250mm, für 1 Trenner NH1 auf Sammelschienensystem 60mm
150.00 CHF / Stück* -
UE31E3BBaustein, universN, 450x250mm, für 1 Trenner NH2 auf Sammelschienensystem 60mm
150.00 CHF / Stück* -
UE32E3BBaustein, universN, 450x500mm, für 1 Trenner NH3 auf Sammelschienensystem 60mm
180.50 CHF / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom100 A
-
zul. Bemessungskurzzeitstromfestigkeit Icw unter 1s IEC609473,5 kA
-
Strombelastbarkeit bei AC22 in Kategorie B100 A
Sicherung
-
SicherungsgrösseNH000
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter2.5 - 50 mm²
-
Anschlussquerschnitt bei starrem Leiter2.5 - 50 mm²
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
Installation, Montage
-
Nominales Drehmoment3 - 3 Nm
-
Montage aufSammelschienensystem
Frequenz
-
Frequenz50 - 60 Hz
Leistung
-
Gesamtverlustleistung unter Nennstrom14 W
Belastbarkeit
-
Gerätelebensdauer, mechanische Schaltspiele1700
-
Gerätelebensdauer, elektrische Schaltspiele300
-
Gerätelebensdauer (Summe Mech.- und Elektrische Lebensdauer) IEC60947-3 Tab.42000
Spannung
-
Isolationsspannung Ui1000 V
-
Stossspannungsfestigkeit8000 V
Sicherheit
-
Schutzart IPIP3X
Abmessungen
-
Höhe214 mm
-
Breite53 mm
-
Tiefe106 mm
-
Abstand Sammelschienen60 mm
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild LT0057
-

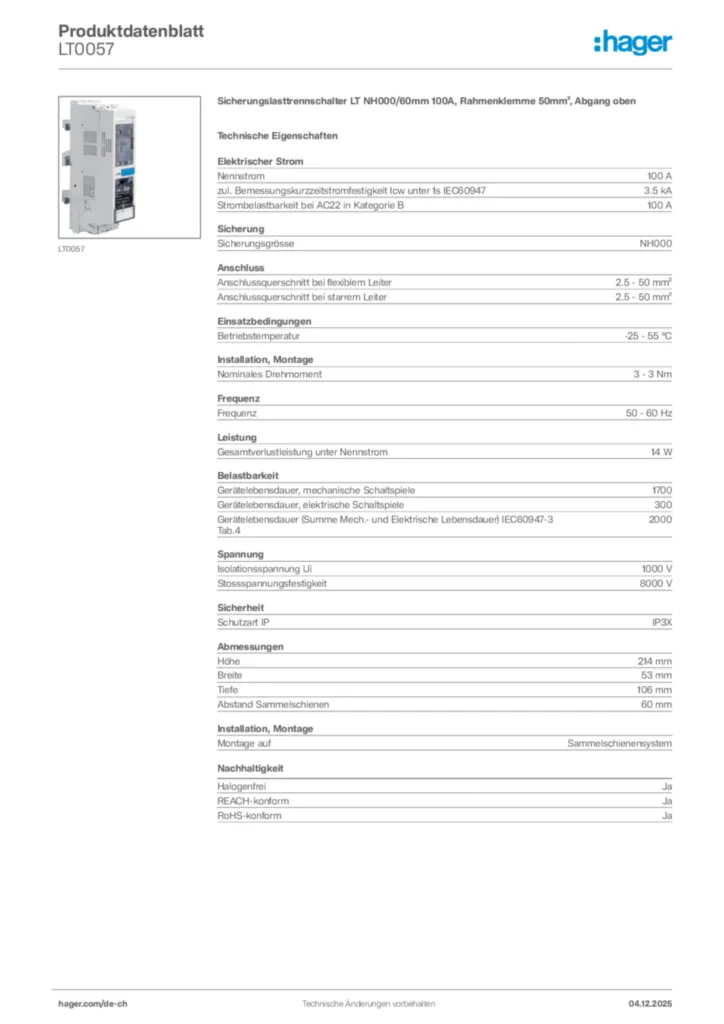

Product datasheet
