NH-Sicherungs-Lasttrenner Hager, für Montage auf Sammelschiene, 3L schaltbar, Isolierstoff glasfaserverstärkt, Kontaktträger Isolierstoff, Kontakte Cu versilbert, fremdgefedert, Kontakte oben mit Löschkammern, mit drehbaren Kontakthaken für Befestigung auf Cu-Schiene, Abgang wahlweise unten oder oben, für Sammelschienenabstand 60 mm, DIN 00, Zu- und Abgang 70 mm², 106×194×80 mm
EAN-Nr.
3250614203534
E-nr.
850 454 249
VPE
1 St.
Rabattgruppe
H2
NHS-Lasttrenner Hager DIN3 690VAC 630A Reitermontage SaS 60mm Abgang oben/unten LT353
Preis*
CHF 866.00
/ St.
*
catalog.lists.product_addition.login_popup.title
catalog.lists.product_addition.login_popup.descriptive_text
catalog.transfer_popup.title
catalog.product_page.tranfer_popup.descriptive_text
product.page.accessories.title
product.page.accessories.associated-products
-
Niederspannung HRC Sicherungseinsatz 3 product.page.accessories.products-available -
Kabelklemmenanschluss 3 product.page.accessories.products-available -
Stromwandler 8 product.page.accessories.products-available -
Mechanisches Zubehör für Niederspannungskomponenten 7 product.page.accessories.products-available -
Verriegelungsfunktionen 1 product.page.accessories.products-available -
Zubehör für Sammelschienen 1 product.page.accessories.products-available
product.page.accessories.title-modal
-
LNH3400M
NH-Sicherungseinsatz NH3C gG 500V 400A Kombi-Melder Grifflasche spannungsführend
CHF 30.85 / St.* -
LNH3500MNH-Sicherungseinsatz NH3 gG AC500V 500A Kombi-Melder mit Metall-Grifflasche
CHF 47.70 / St.* -
LNH3630MNH-Sicherungseinsatz NH3 gG AC500V 630A Kombi-Melder mit Metall-Grifflasche
CHF 47.70 / St.*
-
1000K1
Stromwandler für LT NH00-3 1000/5A 5VA Klasse 1
CHF 89.90 / St.* -
100K1Stromwandler für LT NH00-3 100/5A 2VA Klasse 1
CHF 56.00 / St.* -
300K05Stromwandler für LT NH00-3 300/5A 2.5VA Klasse 0.5s
CHF 96.10 / St.* -
300K05GStromwandler für LT NH00-3 300/5A 2.5VA Klasse 0.5s CH Geeicht
CHF 137.50 / St.* -
400K1Stromwandler für LT NH00-3 400/5A 3.75VA Klasse 1
CHF 56.00 / St.* -
600K05Stromwandler für LT NH00-3 600/5A 2.5VA Klasse 0.5s
CHF 96.10 / St.* -
600K05GStromwandler für LT NH00-3 600/5A 2.5VA Klasse 0.5s CH Geeicht
CHF 137.50 / St.* -
600K1Stromwandler für LT NH00-3 600/5A 5VA Klasse 1
CHF 56.00 / St.*
-
S-3AV
Anschlussverlängerung Gr.3 M10 für Einbautiefe 32mm von SILAS Gr.1-3
CHF 40.05 / St.* -
S-3SUSchaltdeckel komplett DIN Gr. 3 630A mit elektronischer Sicherungsüberwachung
CHF 415.00 / St.* -
S-3SWBBausatz SILAS für Stromwandlereinbau Gr.3
CHF 97.80 / St.* -
S-HSNachrüstsatz SILAS Gr.1-3 für Schaltkategorie AC-23B 690 V
CHF 11.80 / St.* -
S-UAPAbstützprofil SILAS Gr.1-3 für Sicherungslastrennschalter, seitlich aufrastbar
CHF 5.95 / St.* -
S-USStellungsanzeige SILAS Schaltdeckel Gr.000-3, 2A 250V AC, Öffner und Schließer
CHF 13.45 / St.* -
V-AT12Anschlussteil zu Grösse 1-3 63mm
CHF 13.80 / Set*
Technische Merkmale
Elektrischer Strom
-
Nennstrom630 A
-
zul. Bemessungskurzzeitstromfestigkeit Icw unter 1s IEC6094720,40 kA
-
Bemessungsstrom bei Ue=690 V AC gemäss IEC61439-1 5.3.2630 A
-
Sicherungseins.Test bed. Bemessungskurzschlussstrom Ue=690 V IEC61439-1 3.8.10.4630 A
-
Bedingter Bemessungskurzschlussstrom bei Ue=400 V nach IEC61439-1 3.8.10.480 kA
-
Bemessungsstrom bei Ue=440 V DC gemäss IEC61439-1 5.3.2630 A
-
Nennstrom bei 45°C598,50 A
-
Nennstrom bei 55°C535,50 A
-
Strombelastbarkeit bei AC23 in Kategorie B / 400V630 A
-
Strombelastbarkeit bei AC22 in Kategorie B / 500V630 A
-
Strombelastbarkeit bei AC22 in Kategorie B / 690V630 A
-
Nennstrom für Sicherungseinsätze50 A, 63 A, 80 A, 100 A, 125 A, 160 A, 200 A, 224 A, 250 A, 315 A, 355 A, 400 A, 500 A, 630 A, 300 A
-
Bemessungsstrom bei Ue=220 V DC gemäss IEC61439-1 5.3.2630 A
-
Nennstrom bei 40°C630 A
-
Nennstrom bei 70°C441 A
-
Bemessungsstrom bei Ue=400 V AC gemäss IEC61439-1 5.3.2630 A
-
Bedingter Bemessungskurzschlussstrom bei Ue=500 V nach IEC61439-1 3.8.10.480 kA
-
Bemessungsstrom bei Ue=250 V DC gemäss IEC61439-1 5.3.2630 A
-
Nennstrom bei 65°C472,50 A
-
Sicherungseins.Test bed. Bemessungskurzschlussstrom Ue=400 V IEC61439-1 3.8.10.4630 A
-
Bemessungsstrom bei Ue=500 V AC gemäss IEC61439-1 5.3.2630 A
-
Bedingter Bemessungskurzschlussstrom bei Ue=690 V nach IEC61439-1 3.8.10.480 kA
-
Sicherungseins.Test bed. Bemessungskurzschlussstrom Ue=500 V IEC61439-1 3.8.10.4630 A
-
Nennstrom bei 60°C504 A
-
Nennstrom bei 50°C567 A
Sicherung
-
SicherungsgrösseNH3
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter70 - 300 mm²
-
Anschlussquerschnitt bei starrem Leiter70 - 300 mm²
-
Anschluss-/SteckertypSchraubanschluss
-
Anschlussart AusgangSchraubanschluss
-
Anschlussart EingangSammelschiene
Anschlussmöglichkeiten
-
Anschluss-/SteckertypSchraubanschluss
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
-
Lager-/Transporttemperatur-40 - 70 °C
-
Grad der Verunreinigung nach IEC60664 / IEC60947-23
Installation, Montage
-
Nominales Drehmoment20 - 20 Nm
-
Drehmoment zur Befestigung auf Sammelschiene8 - 8 Nm
-
Montage aufSammelschienensystem
-
Einbau-/AnschlussortHorizontal, Vertikal
Frequenz
-
Frequenz50 - 60 Hz
Leistung
-
Gesamtverlustleistung unter Nennstrom67 W
-
Verlustleistung bei Volllast211 W
-
Verlustleistung der Sicherungseinsatz im Gerät installiert48 W
Belastbarkeit
-
Gerätelebensdauer, mechanische Schaltspiele800
-
Gerätelebensdauer, elektrische Schaltspiele200
-
Gerätelebensdauer (Summe Mech.- und Elektrische Lebensdauer) IEC60947-3 Tab.41000
Spannung
-
Isolationsspannung Ui1000 V
-
Stossspannungsfestigkeit8000 V
-
Bemessungsbetriebsspannung Ue690 - 690 V
-
Überspannungskategorie gemäss IEC60947-1 2.5.60 Tabelle H14
Sicherheit
-
Schutzart IPIP3X
-
Elektronische SicherungsüberwachungNein
-
Konventioneller Freiluft-thermischer Strom mit Sicherungseinsatz und Standardquerschnitt IEC 60947-1630 A
-
Konventioneller Freiluft-thermischer Strom mit Festkörper und Standardquerschnitt IEC 60947-1960 A
Abmessungen
-
Höhe306 mm
-
Breite250 mm
-
Tiefe130 mm
-
Länge151 mm
-
Abstand Sammelschienen60 mm
-
Breite/Dicke Sammelschiene5 - 12 mm
Nur für den internen Gebrauch
-
StandardIEC/EN 60947-1;IEC/EN 60947-3
Architektur
-
Polanzahl3
-
Steuer-/BedienelementDeckelgriff
Normen
-
Brennbarkeitsklasse nach UL 94V0
catalog.pageproduct.title_sustainability.h2
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fussabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
catalog.pageproduct.sustainability_block.downloads_h3
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild LT353
-

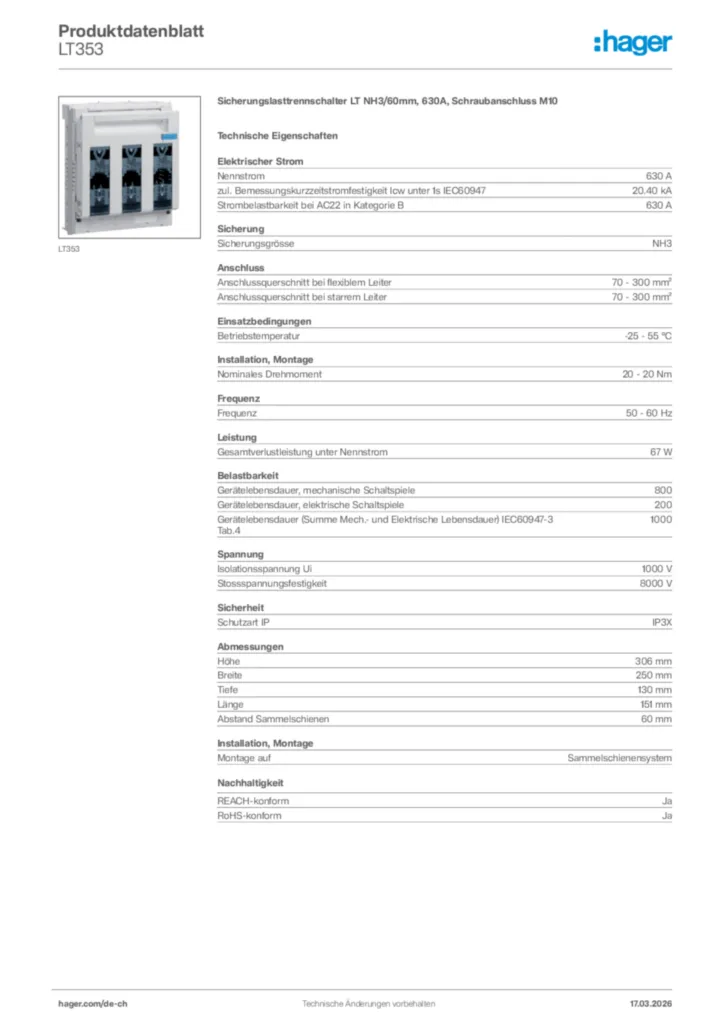

GeneratedProductDatasheet
