Sicherungslasttrennschalter LT NH000/40mm 100A, Rahmenklemme 50mm², Abgang unten LT0054

EAN-Nr.
3250614200601
VPE
1 Stück
Rabattgruppe
H2
Preis*
 116.50 CHF
/ Stück *
 116.50 CHF
/ Stück *

You have to log in with your myHager profile to see prices and to order.

Einer Liste hinzufügen
Einer Liste hinzufügen

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden

Sicherungslasttrennschalter LT NH000/40mm 100A, Rahmenklemme 50mm², Abgang unten

LT0054

  • Zubehör
  • Technische Merkmale
  • Ökologischer Wert
  • Dokumentationen
  • Weitere Produkte
Produktdatenblatt herunterladen

Vervollständigen Sie Ihr System

Optionales Zubehör

  • Nieder­span­nung HRC Siche­rungs­ein­satz 3 Produkte verfügbar
  • Neutral­lei­ter­trenn-Rei­hen­klemme 1 Produkte verfügbar
  • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten 2 Produkte verfügbar
  • Verrie­ge­lungs­funk­ti­onen 1 Produkte verfügbar
  • Klem­me­n­ab­de­ckung 1 Produkte verfügbar
  • Zube­hör/Er­satz­teile für Sammel­schienen 1 Produkte verfügbar

Optionales Zubehör

  • Nieder­span­nung HRC Siche­rungs­ein­satz
  • Neutral­lei­ter­trenn-Rei­hen­klemme
  • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten
  • Verrie­ge­lungs­funk­ti­onen
  • Klem­me­n­ab­de­ckung
  • Zube­hör/Er­satz­teile für Sammel­schienen
  • LNH0063M

    NH-Sicherungseinsatz NH000 gG AC500V 63A Kombi-Melder mit Metall-Grifflasche
     7.50 CHF  / Stück*
  • LNH0080M

    NH-Sicherungseinsatz NH000 gG AC500V 80A Kombi-Melder mit Metall-Grifflasche
     7.50 CHF  / Stück*
  • LNH0100M

    NH-Sicherungseinsatz NH000 gG AC500V 100A Kombi-Melder mit Metall-Grifflasche
     7.50 CHF  / Stück*
  • R-NT

    Reiter-Neutralleitertrenner 160A
     48.15 CHF  / Stück*
  • S-000AP

    Abstützprofil SILAS Gr.000 für Sicherungslasttrennschalter, seitlich aufrastbar
     7.05 CHF  / Stück*
  • S-US

    Stellungsanzeige SILAS Schaltdeckel Gr.000-3, 2A 250V AC, Öffner und Schließer
     12.55 CHF  / Stück*
  • S-UV

    Verriegelung SILAS Gr.000-3 Schaltdeckelfenster, innen montierbar, SET
     2.95 CHF  / Stück*
  • S-000ARA

    Ausgleichshaube SILAS Gr.000 für Reitertrenner Berührungsschutz oder Ausgleich
     4.15 CHF  / Stück*
  • S000-SD

    Sammelschienenabdeckung SILAS Gr.000 Abdeckung oben/unten
     3.10 CHF  / Stück*

Technische Merkmale

Elek­tri­scher Strom
  • Nenn­strom
    100 A
  • zul. Bemes­sungs­kurz­zeit­strom­fes­tig­keit Icw unter 1s IEC60947
    1,20 kA
  • Strom­belast­bar­keit bei AC22 in Kate­gorie B
    100 A
Siche­rung
  • Siche­rungs­grösse
    NH000
Anschluss
  • Anschluss­quer­schnitt bei flexi­blem Leiter
    2.5 - 50 mm²
  • Anschluss­quer­schnitt bei starrem Leiter
    2.5 - 50 mm²
Einsatz­be­din­gungen
  • Betrieb­stem­pe­ratur
    -25 - 55 °C
Instal­la­tion, Montage
  • Nomi­nales Dreh­mo­ment
    4,50 - 4,50 Nm
  • Montage auf
    Sammel­schie­nen­system
Frequenz
  • Frequenz
    50 - 60 Hz
Leis­tung
  • Gesamt­ver­lust­leis­tung unter Nenn­strom
    13 W
Belast­bar­keit
  • Gerä­te­le­bens­dauer, mecha­ni­sche Schalt­spiele
    1700
  • Gerä­te­le­bens­dauer, elek­tri­sche Schalt­spiele
    300
  • Gerä­te­le­bens­dauer (Summe Mech.- und Elek­tri­sche Lebens­dauer) IEC60947-3 Tab.4
    2000
Span­nung
  • Isola­ti­onss­pan­nung Ui
    1000 V
  • Stoss­s­pan­nungs­fes­tig­keit
    8000 V
Sicher­heit
  • Schutzart IP
    IP3X
Abmes­sungen
  • Höhe
    216 mm
  • Breite
    53 mm
  • Tiefe
    106 mm
  • Abstand Sammel­schienen
    40 mm

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja
REACH-konform Ja
Halogenfrei Ja

Zertifizierungen und Dokumente

Hager REACH declaration LT0054
PDF
Hager RoHS Report LT0054
PDF

Downloads

  • Produktbild

    Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

    Bild LT0054 | Hager Schweiz

    Produktbild LT0054

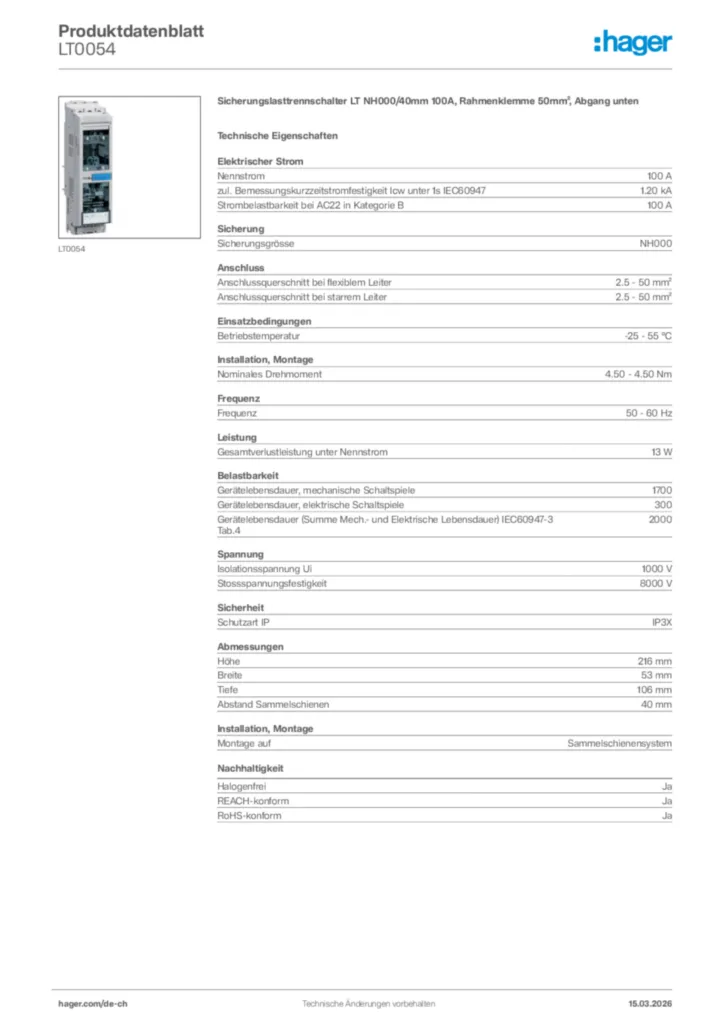

  • Product datasheet

    Bild Hager Produktdatenblatt LT0054 | Hager Schweiz

    Hager Produktdatenblatt LT0054

    Sicherungslasttrennschalter LT NH000/40mm 100A, Rahmenklemme 50mm², Abgang unten

    PDF

  • Montageanleitung

    Bild Montageanleitung für LT0050 - Sicherungslasttrennschalter LT NH000 (DE, Stand: 06.2011) | Hager Schweiz

    Montageanleitung für LT0050 - Sicherungslasttrennschalter LT NH000 (DE, Stand: 06.2011)

    Montageanleitung en-GB, fr-FR, de-DE, it-IT 2011-06-08

    PDF
    319,06 kB
    Bild Montageanleitung für LT0050 - Sicherungslasttrennschalter LT NH000 (EN, Stand: 06.2011) | Hager Schweiz

    Montageanleitung für LT0050 - Sicherungslasttrennschalter LT NH000 (EN, Stand: 06.2011)

    Montageanleitung en-GB, fr-FR, de-DE, it-IT 2011-06-08

    PDF
    319,06 kB
    Bild Montageanleitung für LT0050 - Sicherungslasttrennschalter LT NH000 (FR, Stand: 06.2011) | Hager Schweiz

    Montageanleitung für LT0050 - Sicherungslasttrennschalter LT NH000 (FR, Stand: 06.2011)

    Montageanleitung en-GB, fr-FR, de-DE, it-IT 2011-06-08

    PDF
    319,06 kB

  • Technischer Anhang (Einzelprodukt)

    Bild Verlustleistungsdatenblatt | Hager Schweiz

    Verlustleistungsdatenblatt

    Technischer Anhang (Einzelprodukt) de-DE 2021-10-20

    PDF
    847,80 kB

  • Konformitätserklärung

    Bild Declaration | Hager Schweiz

    Declaration

    Konformitätserklärung International 2023-08-03

    PDF
    78,40 kB
    Bild EU Declaration of Conformity | Hager Schweiz

    EU Declaration of Conformity

    Konformitätserklärung en-GB, de-DE 2023-09-14

    PDF
    699,30 kB
