NHS-Lasttrenner weber.silas DIN1 690VAC 250A Aufbau/Profile Abgang oben/unten S1
NH-Sicherungs-Lasttrenner Hager Silas S1…3, für Montage auf Montageplatten oder Schienen, 3L schaltbar, 690 V, I(k) = 50 kA, Kontakte Cu versilbert, DIN 1, Anschlussschraube M10, 184×306×110 mm
EAN-Nr.
7611919121439
E-nr.
850 451 006
VPE
1 Stück
Rabattgruppe
23
Preis*
244.00 CHF
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie einen Wiederverkäufer
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Niederspannung HRC Sicherungseinsatz 3 Produkte verfügbar -
Kabelklemmenanschluss 3 Produkte verfügbar -
Stromwandler 8 Produkte verfügbar -
Mechanisches Zubehör für Niederspannungskomponenten 8 Produkte verfügbar -
Sammelschienenadapter 1 Produkte verfügbar -
Verriegelungsfunktionen 1 Produkte verfügbar
Optionales Zubehör
-
LNH1160M
NH-Sicherungseinsatz NH1 gG AC500V 160A Kombi-Melder mit Metall-Grifflasche
13.35 CHF / Stück* -
LNH1200MNH-Sicherungseinsatz NH1 gG AC500V 200A Kombi-Melder mit Metall-Grifflasche
17.05 CHF / Stück* -
LNH1250MNH-Sicherungseinsatz NH1 gG AC500V 250A Kombi-Melder mit Metall-Grifflasche
17.05 CHF / Stück*
-
LZ151
Prismenklemmensatz LT 3-polig für NH1-Trenner für Cu/Al-Leiter 70-150mm², 3 St.
88.10 CHF / Stück* -
S-1ADPrismenanschluss SILAS Gr.1 2x 35-70 mm² für 2 Cu- oder 2 Alu- Leiter
24.80 CHF / Stück* -
S-R150Rahmenklemmen SILAS Gr.1 für CU und Alu Leiter max. 150mm²
25.35 CHF / Stück*
-
1000K1
Stromwandler für LT NH00-3 1000/5A 5VA Klasse 1
83.20 CHF / Stück* -
100K1Stromwandler für LT NH00-3 100/5A 2VA Klasse 1
51.80 CHF / Stück* -
150K1Stromwandler für LT NH00-3 150/5A 2.5VA Klasse 1
51.80 CHF / Stück* -
250K1Stromwandler für LT NH00-3 250/5A 3.75VA Klasse 1
51.80 CHF / Stück* -
300K05Stromwandler für LT NH00-3 300/5A 2.5VA Klasse 0.5s
88.90 CHF / Stück* -
300K05GStromwandler für LT NH00-3 300/5A 2.5VA Klasse 0.5s CH Geeicht
127.00 CHF / Stück* -
600K05Stromwandler für LT NH00-3 600/5A 2.5VA Klasse 0.5s
88.90 CHF / Stück* -
600K05GStromwandler für LT NH00-3 600/5A 2.5VA Klasse 0.5s CH Geeicht
127.00 CHF / Stück*
-
S-1AV
Anschlussverlängerung Gr.1 M10 für Einbautiefe 32mm von SILAS Gr.1-3
25.35 CHF / Stück* -
S-1SUSchaltdeckel komplett DIN Gr. 1 250A mit elektronischer Sicherungsüberwachung
308.00 CHF / Stück* -
S-1SWBBausatz SILAS für Stromwandlereinbau Gr.1
90.10 CHF / Stück* -
S-HSNachrüstsatz SILAS Gr.1-3 für Schaltkategorie AC-23B 690 V
11.20 CHF / Stück* -
S-UAPAbstützprofil SILAS Gr.1-3 für Sicherungslastrennschalter, seitlich aufrastbar
5.65 CHF / Stück* -
S-UDBefestigungsset SILAS für Hutschienen, Größe 00-1 für zwei Hutschienen
4.95 CHF / Stück* -
S-USStellungsanzeige SILAS Schaltdeckel Gr.000-3, 2A 250V AC, Öffner und Schließer
12.80 CHF / Stück* -
V-AT12Anschlussteil zu Grösse 1-3 63mm
13.10 CHF / Set*
-
S-1SA
Sammelschienenadapter für SILAS Gr. 1 für 100mm Sammelschienensysteme
129.50 CHF / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom250 A
-
zul. Bemessungskurzzeitstromfestigkeit Icw unter 1s IEC609478,60 kA
Sicherung
-
SicherungsgrösseNH1
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter25 - 150 mm²
-
Anschlussquerschnitt bei starrem Leiter25 - 150 mm²
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
Installation, Montage
-
Nominales Drehmoment20 - 20 Nm
-
Montage aufMontageplatte
Frequenz
-
Frequenz50 - 60 Hz
Leistung
-
Gesamtverlustleistung unter Nennstrom18 W
Belastbarkeit
-
Gerätelebensdauer, mechanische Schaltspiele1400
-
Gerätelebensdauer, elektrische Schaltspiele200
-
Gerätelebensdauer (Summe Mech.- und Elektrische Lebensdauer) IEC60947-3 Tab.41600
Spannung
-
Isolationsspannung Ui1000 V
-
Stossspannungsfestigkeit8000 V
Sicherheit
-
Schutzart IPIP3X
Abmessungen
-
Höhe306 mm
-
Breite184 mm
-
Tiefe110 mm
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

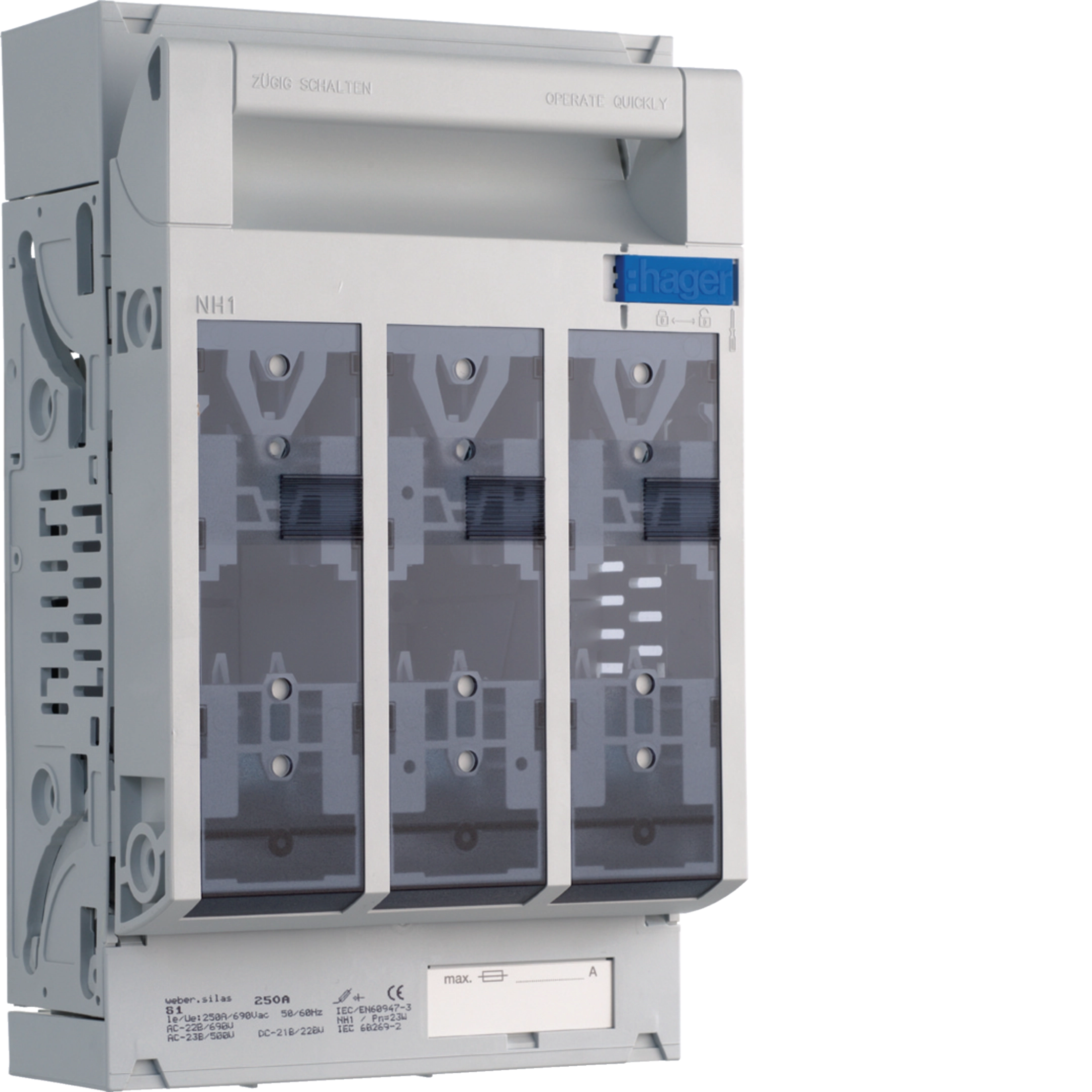

Produktbild S1
-
