NH2-Sicherungslastschaltleiste 400A 1-polig schaltbar V-Anschluss rostfrei LVSR2VE
Preis*
CHF 447.00
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie einen Grosshandel
Wählen Sie Ihren Grosshandel aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Mechanisches Zubehör für Niederspannungskomponenten 12 Produkte verfügbar -
Schraube/Bolzen 6 Produkte verfügbar -
Sammelschienenklemme 3 Produkte verfügbar -
Kabelklemmenanschluss 5 Produkte verfügbar -
Elektrisches Zubehör für Niederspannungskomponenten 2 Produkte verfügbar -
Abdeckung/Blende/Beschriftungsleiste 5 Produkte verfügbar
Optionales Zubehör
-
LVZRATV
Reserveplatzabdeckung 100mm Einbautiefe 150mm zu NH1-NH3 185mm transparent
CHF 64.70 / Stück* -
LVZAWSeitlicher Abstützwinkel fv+ / LV für die Befestigung der Blendstreifenprofile
CHF 8.45 / Set* -
LVZGDGeräteträger tief LV für die Montage von Geräten und Klemmen, mit Schrauben
CHF 32.35 / Stück* -
LVZGSGeräteträger tief für LV NH1-3 mit Steckverbindung 6-polig, 250V/12A
CHF 58.30 / Stück* -
LVZASAbdeckung seitlich
CHF 20.75 / Stück* -
LVZASRKAnschlussset kurz 2x300mm² zu NH1-NH3-Sicherungslastschaltleiste rostfrei
CHF 165.50 / Set* -
LVZBRBolzenanschluss zu NH1-NH3 rostfrei
CHF 31.05 / Set* -
LVZMGVSchublade für V-Stahl Einlegeklemme zu NH1-NH3
CHF 10.35 / Set* -
LVZSMSpannungsabnahme oben mit Motorschutzschalter 4.0-6.3A
CHF 248.00 / Stück* -
LVZSSSpannungsabnahme oben mit D01-Sicherungssockel
CHF 219.00 / Stück* -
LVZUBBeschriftungsbogen 20 Schilder für NH00 6 Schilder für NH1-NH3
CHF 38.90 / Set* -
LVZVKXVerdrahtungsset ohne Litzen zu NH1-NH3
CHF 10.35 / Stück*
-
LVZ1230
Befestigungsschrauben LV M12x30 mit Federelement für Sammelschienenanschluss
CHF 11.45 / Stück* -
LVZSRSchrauben M12x30 für Sammelschienenanschluss rostfrei
CHF 11.10 / Set* -
LVZSGSchrauben M12x30 für Sammelschienenanschluss rostgeschützt
CHF 6.15 / Set* -
LVZSG50Anschlussschraube M12x30 rostgeschützt
CHF 88.00 / Set* -
LVZSISchrauben M12x30 für Sammelschienenanschluss Innensechskant
CHF 7.45 / Set* -
LVZSR50
Anschlussschraube M12x30 rostfrei
CHF 155.50 / Set*
-
LVZK
Sammelschienenklemme NH1-3, rostgeschütz für Schienendicke 5-10mm (SET=3Stk)
CHF 38.90 / Set* -

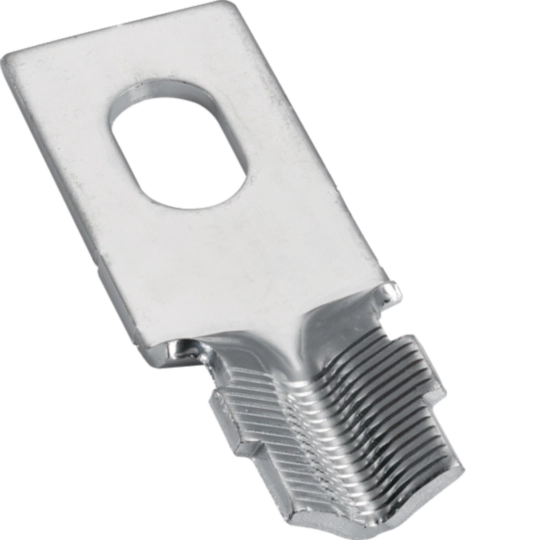

LVZAFVPEN-Anschluss für V-Klemmen
CHF 12.95 / Stück* -
LVZAZVPEN-Anschluss für V-Klemmen Anschlüsse versetzt
CHF 20.75 / Stück*
-
LVZSRK
Einlegeklemme Stahl LV NH1-3 185mm, bis 240mm² re/se, rostgeschützt
CHF 50.50 / Set* -
LVZVAV-Klemme Aluminium für Schaltleisten LV NH1-3 bis 240mm² (SET=3 Stück)
CHF 42.80 / Set* -
LVZVSV-Klemme NH1-3, Stahl, mit Einschubhalterung, Verschluss nicht abnehmbar (SET=3Stk)
CHF 46.65 / Set* -
LVZVSEV-Klemme für LV NH1-3, Stahl, mit Einschubhalterung, Verschluss abnehmbar, SET
CHF 54.40 / Set* -
LVZASRAnschlussset 2x300mm² zu NH1-NH3-Sicherungslastschaltleiste rostfrei
CHF 174.00 / Set*
-
LVZSA
Schaltstellungsanzeige LV, Mikroschalter Öffner und Schließer, LV NH1-3
CHF 12.95 / Stück* -
LVZVKVerdrahtungskit LV Gr.1-3 für Spannungsabnahme 3-phasige Messung
CHF 34.30 / Set*
-
LVZPB
Profilblende für LV, 850mm lang zur seitlichen Abdeckung
CHF 31.05 / Set* -
LVZAGAusgleichsblende lang, Längenausgleich bis 100mm, Einbautiefe bis Front 150mm
CHF 18.05 / Stück* -
LVZRADReserveplatzabdeckung LV, 100mm breit, Gr.1-3 zur Abdeckung der Stromschienen
CHF 41.45 / Stück* -
LVZRAReserveplatzabdeckung LV, 150mm breit, Gr.1-3 zur Abdeckung der Stromschienen
CHF 59.70 / Stück* -
LVZRGGriffblende LV rot, aufrastbar auf Schaltgriff 1- und 3-polig schaltbar
CHF 4.55 / Stück*
-
LVZBTInfoträger für LV NH1-3 als zusätzliche Beschriftungsmöglichkeit
CHF 7.20 / Set* -

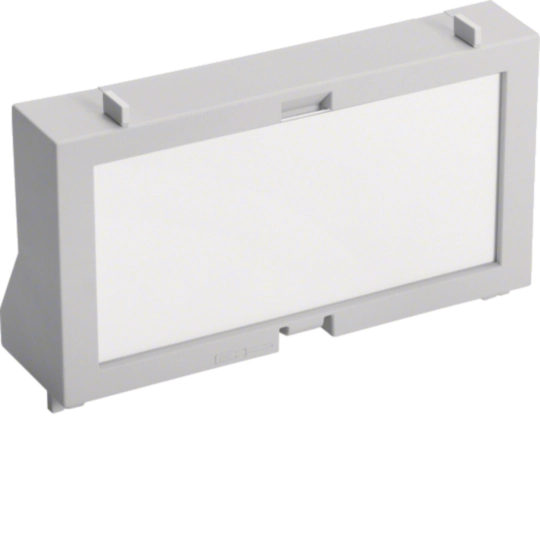

LVZBTSBeschriftungsträger zu NH1-NH3-Sicherungslastschaltleiste
CHF 6.15 / Stück* -
LVZIFT2Infoträger zu NH2-Sicherungslastschaltleiste 400A
CHF 7.70 / Stück*
-
LVZAE12RAnschlusselement M12x35
CHF 13.20 / Stück* -
LVZAE8RAnschlusselement M8x30
CHF 10.55 / Stück*
-
LVZW401K05GStromwandler 400/5A 5VA Kl.0.5s Geeicht
CHF 156.00 / Stück* -
LVZW601K05GStromwandler 600/5A 5VA Kl.0.5s Geeicht
CHF 161.00 / Stück* -
LVZW801K05GStromwandler 800/5A 5VA Kl.0.5s Geeicht
CHF 187.00 / Stück*
-
LVZAKAnschlussraumabdeckung kurz zu NH1-NH3-Sicherungslastschaltleiste
CHF 24.55 / Stück* -
LVZALAnschlussraumabdeckung zu NH1-NH3-Sicherungslastschaltleiste
CHF 32.35 / Stück* -
LVZALEAnschlussraumabdeckung lang zu NH1-NH3-Sicherungslastschaltleiste
CHF 76.40 / Stück*
-
CUC10C-Kupferprofil 840A Länge 3m 410mm²
CHF 1’220.00 / Stück* -
CUC6C-Kupferprofil 560A Länge 3m 250mm²
CHF 311.00 / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom400 A
-
Bedingter Bemessungskurzschlussstrom Icc100 kA
-
Bedingter Bemessungskurzschlussstrom bei Ue=400 V nach IEC61439-1 3.8.10.4120 kA
-
Strombelastbarkeit bei AC23 in Kategorie B / 400V400 A
-
Strombelastbarkeit bei AC22 in Kategorie B / 500V400 A
-
Strombelastbarkeit bei AC21 in Kategorie B / 690V400 A
-
Strombelastbarkeit bei AC21 in Kategorie B / 800V250 A
-
Bemessungsstrom bei Ue=400 V AC gemäss IEC61439-1 5.3.2400 A
-
Bemessungsstrom bei Ue=690 V AC gemäss IEC61439-1 5.3.2400 A
-
Bemessungsstrom bei Ue=800 V AC gemäss IEC61439-1 5.3.2250 A
-
Bedingter Bemessungskurzschlussstrom bei Ue=690 V nach IEC61439-1 3.8.10.4100 kA
-
Nennstrom für kurze Zeit Icw 1s mit Verriegelungssystem IEC 6094715 kA
-
Nennstrom für Sicherungseinsätze25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A, 160 A, 200 A, 224 A, 250 A, 315 A, 355 A, 400 A
-
zul. Bemessungskurzzeitstromfestigkeit Icw unter 1s IEC6094710 kA
Sicherung
-
SicherungsgrösseNH2
Anschlussmöglichkeiten
-
Anschluss-/SteckertypDirektanschluss
-
MontageartSchraubbefestigung
Anschluss
-
Anschlussquerschnitt bei starrem Leiter (RE)25 - 300 mm²
-
Anschlussquerschnitt bei starrem Leiter (SE)25 - 300 mm²
-
Anschluss-/SteckertypV-Anschlussklemme
-
Anschlussquerschnitt bei flexiblem Leiter (SM)35 - 240 mm²
-
Art der AnschlussraumabdeckungStandard-Anschlussraumabdeckung
-
Anschlussquerschnitt bei flexiblem Leiter (RM)25 - 300 mm²
Architektur
-
Polanzahl3
-
Anzahl der schaltbaren Pole1
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
Installation, Montage
-
Nominales Drehmoment32 - 32 Nm
-
Drehmoment zur Befestigung auf Sammelschiene32 - 32 Nm
Belastbarkeit
-
Gerätelebensdauer, elektrische Schaltspiele200
-
Gerätelebensdauer, mechanische Schaltspiele800
-
Gerätelebensdauer (Summe Mech.- und Elektrische Lebensdauer) IEC60947-3 Tab.41000
Sicherheit
-
Schutzart IPIP2X
Spannung
-
Isolationsspannung Ui1000 V
-
Stossspannungsfestigkeit12 kV
-
Bemessungsbetriebsspannung Ue690 - 690 V
Abmessungen
-
Abstand Sammelschienen185 mm
-
Höhe671 mm
-
Tiefe190 mm
Leistung
-
Gesamtverlustleistung unter Nennstrom56 W
-
Verlustleistung der Sicherungseinsatz im Gerät installiert34 W
-
Verlustleistung bei Volllast158 W
Frequenz
-
Frequenz50 - 60 Hz
Elektrischer Schutz
-
Mit FehleranzeigeNein
Funktionen
-
Doppelt unterbrechendNein
Werkstoff
-
Enthält recyceltes Material (% des gesamten Kunststoffgewichts)0
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild LVSR2VE
-

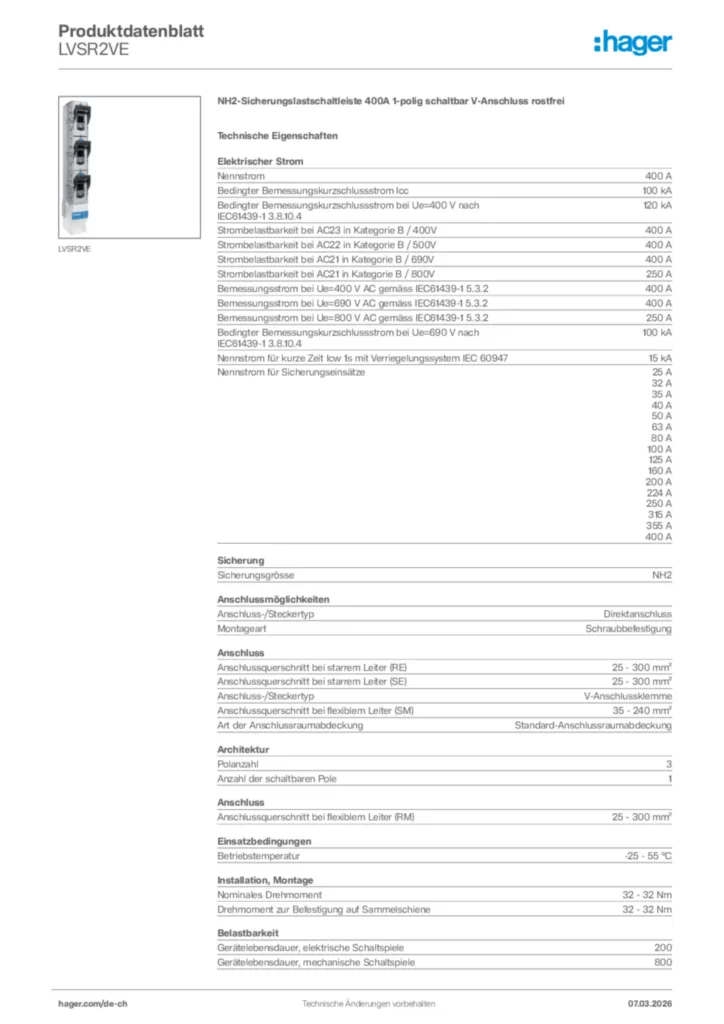

Produktdatenblatt
Hager Produktdatenblatt LVSR2VE
NH2-Sicherungslastschaltleiste 400A 1-polig schaltbar V-Anschluss rostfrei
PDF -
Bedienungsanleitung
Bedienungsanleitung de-CH, en-GB, fr-CH, it-CH 2011-03-31
PDF3,70 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
Konformitätserklärung
Konformitätserklärung en-GB 2025-03-31
PDF317,40 kB
Konformitätserklärung en-GB 2025-03-31
PDF317,59 kB
Zertifikat für LVDRxx, LVS0xx, LVSGxx, LVSRxx, LVSWxx, LVTGxx, LVTRxx - Sicherungs-LastschaltleistEN-TRennleisten (Stand: 11.2014)
Konformitätserklärung International 2019-01-07
PDF615,53 kB
