NH-Sicherungs-Lastschaltleiste LV NH00 185mm 1-polig Direktanschluss LVSGW00TRE
Preis*
207.00 CHF
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie einen Grosshandel
Wählen Sie Ihren Grosshandel aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Hutschienenadapter 5 Produkte verfügbar -
Schraube/Bolzen 3 Produkte verfügbar -
Mechanisches Zubehör für Niederspannungskomponenten 9 Produkte verfügbar -
Sammelschienenklemme 2 Produkte verfügbar -
Kabelklemmenanschluss 3 Produkte verfügbar -
Abdeckung/Blende/Beschriftungsleiste 2 Produkte verfügbar
Optionales Zubehör
-
LVZ00DA100-185
Doppeladapter LV für Montage der Größe 00/100 auf 185mm Sammelschienenabdstand
62.10 CHF / Stück* -
LVZ00DA185-185Doppeladapter 185 auf 185 zur Montage von zwei LVSG00185… auf Sammelschiene
58.30 CHF / Stück* -
LVZ00DA185K-185Doppeladapter 185 auf 185mm für LV 2x NH00, Anschluss mittels Eingangsklemme
101.00 CHF / Stück* -
LVZ00EA100-185Einfachadapter LV NH00 100mm auf 185mm, M8 Setzmutter, 50mm breit
50.50 CHF / Stück* -
LVZ00DA100K-185Doppeladapter 100 auf 185mm für LV 2x NH00, Anschluss mittels Eingangsklemme
104.50 CHF / Stück*
-
LVZ00SAR
Schraubanschluss M8x20mm rostfrei
8.05 CHF / Set* -
LVZ00SAR50Anschlussschraube M8x20
113.00 CHF / Set* -
LVZ00SRSchraubanschluss M8x14mm max. 95mm² rostfrei
7.20 CHF / Set*
-
LVZ00RATV185
Reserveplatzabdeckung Gr.00 185mm Einbautiefe 150mm
49.25 CHF / Stück* -
LVZAWSeitlicher Abstützwinkel fv+ / LV für die Befestigung der Blendstreifenprofile
8.45 CHF / Set* -
LVZASDDoppelanschlusslasche LV NH00/185 für 2 Leiter bis 35mm², rostfrei(SET=3 Stück)
13.70 CHF / Stück* -
LVZ00AHBLMessgerätehalter LV lang 135mm für NH00/100/185, Blindelement
14.30 CHF / Stück* -
LVZ00AHEMessgerätehalter LV, kurz 95mm zu Grösse 00/100/185mm für Amperenmeter steckbar
22.00 CHF / Stück* -
LVZ00ASAbdeckung seitlich Gr.00 185mm
23.30 CHF / Stück* -
LVZ00AVLMessgerätehalter für LV NH00, 135mm lang mit Ausschnitt 48x48mm
15.55 CHF / Stück* -
LVZ00DA185-210Doppeladapter Gr.00 185/210mm Breite 100mm mit Schraubanschluss M12
169.00 CHF / Stück* -
LVZUBBeschriftungsbogen 20 Schilder für NH00 6 Schilder für NH1-NH3
38.90 CHF / Set*
-
LVZ00C
Druckstücke LV für Direktanschluss von Kabeln 1, 5 - 95 mm² Gr.00
9.70 CHF / Set* -
LVZ00APrismenanschluss LV 95mm² für NH00/60-100-185mm, rostgeschützt
18.80 CHF / Set* -
LVZ00D185Doppelanschlussklemme Gr.00 185mm rostfrei
55.80 CHF / Set*
-
LVZPSR75Stromwandler für LV NH00 185mm 75/5A 2, 5VA Klasse 1
58.20 CHF / Stück* -
LVZPSR100Stromwandler für LV NH00 185mm 100/5A 2, 5VA Klasse 1
58.20 CHF / Stück* -
LVZPSR150Stromwandler für LV NH00 185mm 150/5A 5VA Klasse 1
58.20 CHF / Stück* -
LVZ300K05DStromwandler für LT NH00 300/5A 2.5VA Klasse 0.5s
80.80 CHF / Stück* -
LVZ300K05GDStromwandler für LT NH00 300/5A 2.5VA Klasse 0.5s CH Geeicht
80.80 CHF / Stück*
-
LVZ00BSTBezeichnungsschild LV für Größe 00/60 - 00/185
2.45 CHF / Stück* -
LVZ00BTKIBeschriftungsträger kurz für LV NH00 185mm, bedruckt mit Typenschilddaten
5.00 CHF / Stück*
-
LVZ00SAMikroschalter für Schaltstellungsanzeige LV NH00 60mm oder 185mm
12.95 CHF / Stück* -
LVZ00BTSBeschriftungsträger zum aufstecken an LV NH00/60mm bis 00/185mm
3.90 CHF / Stück*
-
LVZAE12RAnschlusselement M12x35
13.20 CHF / Stück* -
LVZAE8RAnschlusselement M8x30
10.55 CHF / Stück*
-
LVZMS00100Amperemeter 100A Klasse 3 steckbar
267.00 CHF / Stück* -
LVZMS00150Amperemeter 150A Klasse 3 steckbar
272.00 CHF / Stück* -
LVZMS0075Amperemeter 75A Klasse 3 steckbar
272.00 CHF / Stück* -
LVZMV00100Amperemeter 100A Klasse 3 versenkt
180.50 CHF / Stück* -
LVZMV00150Amperemeter 150A Klasse 3 versenkt
180.50 CHF / Stück*
-
CUC10C-Kupferprofil 840A Länge 3m 410mm²
1’220.00 CHF / Stück* -
CUC6C-Kupferprofil 560A Länge 3m 250mm²
311.00 CHF / Stück*
-
LVZ00RAD80185
Leerfeldabdeckung Gr.00 Breite 50mm 185mm
38.10 CHF / Stück* -
LVZ00RAD80X185Leerfeldabdeckung Gr.00 Breite 50mm 185mm mit Befestigungsmaterial
31.05 CHF / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom160 A
-
Bedingter Bemessungskurzschlussstrom Icc120 kA
-
Bedingter Bemessungskurzschlussstrom bei Ue=400 V nach IEC61439-1 3.8.10.4120 kA
-
Strombelastbarkeit bei AC23 in Kategorie B / 400V160 A
-
Strombelastbarkeit bei AC22 in Kategorie B / 500V160 A
-
Strombelastbarkeit bei AC21 in Kategorie B / 800V63 A
-
Strombelastbarkeit bei AC22 in Kategorie B / 690V160 A
-
Bemessungsstrom bei Ue=400 V AC gemäss IEC61439-1 5.3.2160 A
-
Bemessungsstrom bei Ue=690 V AC gemäss IEC61439-1 5.3.2160 A
-
Bemessungsstrom bei Ue=800 V AC gemäss IEC61439-1 5.3.263 A
-
Bedingter Bemessungskurzschlussstrom bei Ue=690 V nach IEC61439-1 3.8.10.4100 kA
-
Nennstrom für Sicherungseinsätze2 A, 4 A, 6 A, 10 A, 16 A, 20 A, 25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A, 160 A
-
zul. Bemessungskurzzeitstromfestigkeit Icw unter 1s IEC609475 kA
Sicherung
-
SicherungsgrösseNH00
Anschlussmöglichkeiten
-
Anschluss-/SteckertypDirektanschluss
-
MontageartDirektmontage
Anschluss
-
Anschlussquerschnitt bei starrem Leiter (RE)2,5 - 95 mm²
-
Anschlussquerschnitt bei starrem Leiter (SE)2,5 - 95 mm²
-
Anschluss-/SteckertypRahmenklemme
-
Anschlussquerschnitt bei flexiblem Leiter (SM)2,5 - 95 mm²
-
Anschlussquerschnitt bei flexiblem Leiter (RM)2,5 - 95 mm²
-
Art der AnschlussraumabdeckungStandard-Anschlussraumabdeckung
Architektur
-
Polanzahl3
-
Anzahl der schaltbaren Pole1
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
Installation, Montage
-
Nominales Drehmoment14 - 14 Nm
-
Drehmoment zur Befestigung auf Sammelschiene14 - 14 Nm
Sicherheit
-
Schutzart IPIP2X
Spannung
-
Isolationsspannung Ui1000 V
-
Stossspannungsfestigkeit8 kV
-
Bemessungsbetriebsspannung Ue690 - 690 V
Abmessungen
-
Höhe741 mm
-
Tiefe177 mm
Leistung
-
Gesamtverlustleistung unter Nennstrom22 W
-
Verlustleistung der Sicherungseinsatz im Gerät installiert12 W
-
Verlustleistung bei Volllast58 W
Frequenz
-
Frequenz50 - 60 Hz
Elektrischer Schutz
-
Mit FehleranzeigeNein
Funktionen
-
Doppelt unterbrechendNein
Belastbarkeit
-
Gerätelebensdauer, elektrische Schaltspiele200
-
Gerätelebensdauer, mechanische Schaltspiele1400
-
Gerätelebensdauer (Summe Mech.- und Elektrische Lebensdauer) IEC60947-3 Tab.41600
Werkstoff
-
Enthält recyceltes Material (% des gesamten Kunststoffgewichts)0
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild LVSGW00TRE
-
Product datasheet

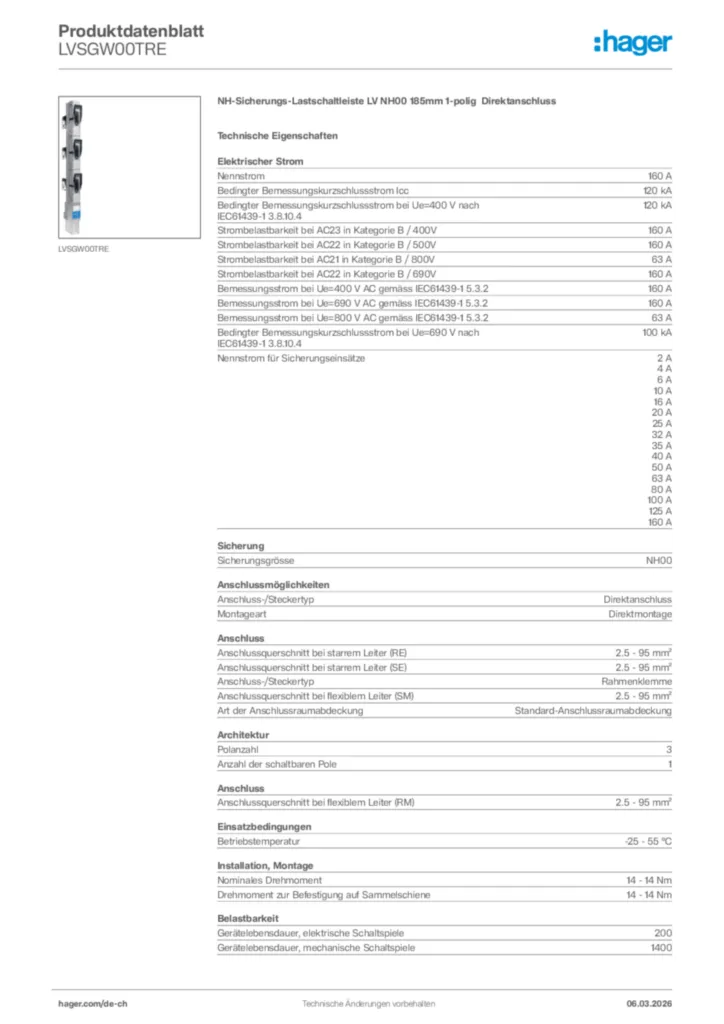

Hager Produktdatenblatt LVSGW00TRE
NH-Sicherungs-Lastschaltleiste LV NH00 185mm 1-polig Direktanschluss
PDF -
Montageanleitung
Montageanleitung für LVSGW00TRE, LVSRW00TSE - NH-Sicherungs-Lastschaltleiste LV NH00 185 mm 1-polig (DE, Stand: 08.2016)
Montageanleitung en-GB, es-ES, fr-FR, de-DE, pl-PL 2020-01-01
PDF4,34 MB
Montageanleitung für LVSGW00TRE, LVSRW00TSE - NH-Sicherungs-Lastschaltleiste LV NH00 185 mm 1-polig (DE-EN, Stand: 08.2016)
Montageanleitung en-GB, es-ES, fr-FR, de-DE, pl-PL 2020-01-01
PDF4,34 MB
Montageanleitung für LVSGW00TRE, LVSRW00TSE - NH-Sicherungs-Lastschaltleiste LV NH00 185 mm 1-polig (FR, Stand: 08.2016)
Montageanleitung en-GB, es-ES, fr-FR, de-DE, pl-PL 2020-01-01
PDF4,34 MB -
Konformitätserklärung
EU Declaration of Conformity
Konformitätserklärung en-GB, de-DE 2023-09-14
PDF772,30 kB
EU Declaration of Conformity
Konformitätserklärung en-GB, de-DE 2023-02-07
PDF772,51 kB
Zertifikat für LVDRxx, LVS0xx, LVSGxx, LVSRxx, LVSWxx, LVTGxx, LVTRxx - Sicherungs-LastschaltleistEN-TRennleisten (Stand: 11.2014)
Konformitätserklärung International 2019-01-07
PDF615,53 kB
Mehr Downloads
