NH-Sicherungs-Lastschaltleiste weber.vertigroup, schaltbar, Anschluss M12, rostgeschützt
EAN-Nr.
7611919350617
E-nr.
847 011 699
VPE
1 Stück
Rabattgruppe
52
NHS-Lastschaltleiste weber.vertigroup 3P DIN3 630A SaS 185mm rostgeschützt LVSG3CPX
Preis*
CHF 436.00
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie einen Grosshandel
Wählen Sie Ihren Grosshandel aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Mechanisches Zubehör für Niederspannungskomponenten 18 Produkte verfügbar -
Zubehör/Ersatzteile für NH-Unterteile 2 Produkte verfügbar -
Zubehör/Ersatzteile für Messwerkzeuge 1 Produkte verfügbar -
Klemmenabdeckung 2 Produkte verfügbar -
Sammelschienenklemme 1 Produkte verfügbar -
Sammelschienenträger 1 Produkte verfügbar
Optionales Zubehör
-
LVZMKMessgerätehalter für LV NH1-3, 120mm lang mit Ausschnitt 72x72mm
CHF 14.30 / Stück* -
LVZGZTVGeräteträger LV, 2 DIN-Halterungen, Aufnahme Trennklemmen, LV Gr. 1-3
CHF 80.20 / Stück* -
LVZGETVGeräteträger LV eine DIN-Halterung vorne, mit Aufnahme Trennklemmen
CHF 61.00 / Stück* -
LVZGATGeräteträger tief LV mit Aufnahme Trennklemmen, inklusive Schrauben
CHF 36.25 / Stück* -
LVZGETGeräteträger LV mit DIN-Halterung und Aufnahme Trennklemmen, LV Gr. 1-3
CHF 55.80 / Stück* -
LVZGESGeräteträger LV mit DIN-Halterung und Steckverbindung 6-polig für Typ LV Gr. 1-3
CHF 77.80 / Stück* -
LVZGEGeräteträger LV mit DIN-Halterung vorne inklusive Schrauben für Typ LV NH1-3
CHF 51.90 / Stück* -
LVZGSGeräteträger tief für LV NH1-3 mit Steckverbindung 6-polig, 250V/12A
CHF 58.30 / Stück* -
LVZMKDMessgerätehalter kurz LV Gr 1-3, Höhe 97mm, für steckbare Messgeräte, 3-phasig
CHF 28.50 / Stück* -
LVZMKEMessgerätehalter kurz LV Gr 1-3, Höhe 97mm, für steckbare Messgeräte, 1-phasig
CHF 22.00 / Stück* -
LVZMKBMessgerätehalter kurz LV NH1-3, Höhe 97mm, für Messgeräte 72x72mm
CHF 10.35 / Stück* -
LVZMKKMessgerätehalter kurz LV NH1-3, Höhe 97mm, für Messgeräte 72x72mm
CHF 12.95 / Stück* -
LVZMBMessgerätehalter lang LV Gr.1-3 , Höhe 120mm, als Blindelement
CHF 11.65 / Stück* -
LVZPH
Plombierhaupe passend auf Geräteabdeckung LVZGA inklusive Plombierbügel
CHF 49.25 / Stück* -
LVZBGBolzenanschluss zu NH1-NH3 rostgeschützt
CHF 19.40 / Set* -
LVZSMSpannungsabnahme oben mit Motorschutzschalter 4.0-6.3A
CHF 248.00 / Stück* -
LVZSSSpannungsabnahme oben mit D01-Sicherungssockel
CHF 219.00 / Stück* -
LVZUBBeschriftungsbogen 20 Schilder für NH00 6 Schilder für NH1-NH3
CHF 38.90 / Set*
-
LVZTW
Trennwand LV für Anschlussraum NH1-3, für lange Kabelschuhe Länge 95mm
CHF 18.80 / Set* -
LVZKHKabelhalter klickbar für LV NH1-3, Stromwandlerverdrahtung
CHF 16.20 / Stück*
-
LVZGA
Geräteabdeckung lang LV NH1-3, auschneidbar für Gerätebreiten 45-90mm
CHF 16.90 / Stück*
-
LVZ00AK185
Anschlussraumabdeckung kurz für LV Größe 00/185mm, Einsatz bei Rahmenklemme
CHF 11.65 / Stück* -
LVZALAnschlussraumabdeckung zu NH1-NH3-Sicherungslastschaltleiste
CHF 32.35 / Stück*
-
LVZIT
Isolierträger 3-polige Feldverteilschienen 185mm Phasenmittenabstand
CHF 30.35 / Stück*
-
LVZ1230Befestigungsschrauben LV M12x30 mit Federelement für Sammelschienenanschluss
CHF 11.45 / Stück* -
LVZSGSchrauben M12x30 für Sammelschienenanschluss rostgeschützt
CHF 6.15 / Set* -
LVZSG50Anschlussschraube M12x30 rostgeschützt
CHF 88.00 / Set* -
LVZSISchrauben M12x30 für Sammelschienenanschluss Innensechskant
CHF 7.45 / Set*
-
LVZMGMessgerätehalter lang LV NH1-3, Höhe 120mm, für Messgeäte 96x96mm
CHF 14.30 / Stück*
-
LVZBTInfoträger für LV NH1-3 als zusätzliche Beschriftungsmöglichkeit
CHF 7.20 / Set* -
LVZBSBezeichnungsschild als Ersatz für Infoträger und Beschriftungsträger
CHF 5.15 / Set* -
LVZIFT3Infoträger zu NH3-Sicherungslastschaltleiste 630A
CHF 8.55 / Stück*
-
LVZW150Stromwandler für LV NH1-3 150/5A 2, 5VA Klasse 1
CHF 51.10 / Stück* -
LVZW250Stromwandler für LV NH1-3 250/5A 5VA Klasse 1
CHF 51.10 / Stück* -
LVZW400Stromwandler für LV NH1-3 400/5A 5VA Klasse 1
CHF 51.10 / Stück* -
LVZW600Stromwandler für LV NH1-3 600/5A 5VA Klasse 1
CHF 51.10 / Stück* -
LVZWE400Stromwandler für LV NH1-3 400/1A 5VA Klasse 1
CHF 77.00 / Stück* -
LVZWE600Stromwandler für LV NH1-3 600/1A 5VA Klasse 1
CHF 77.00 / Stück* -
LVZW300K05GStromwandler 300/5A 2.5VA Kl.0.5s Geeicht
CHF 148.00 / Stück* -
LVZW401K05GStromwandler 400/5A 5VA Kl.0.5s Geeicht
CHF 156.00 / Stück* -
LVZW601K05GStromwandler 600/5A 5VA Kl.0.5s Geeicht
CHF 161.00 / Stück* -
LVZW801K05GStromwandler 800/5A 5VA Kl.0.5s Geeicht
CHF 187.00 / Stück* -
LVZWB300Stromwandlerblock für LV NH1-3 3-Phasen 300/5A 5VA Klasse 0, 5S CH
CHF 328.00 / Stück* -
LVZWB300GStromwandlerblock für LV NH1-3 3-Phasen 300/5A 5VA Klasse 0.5s Geeicht
CHF 407.00 / Stück* -
LVZWB600Stromwandlerblock für LV NH1-3 3-Phasen 600/5A 5VA Klasse 0, 5S CH
CHF 328.00 / Stück* -
LVZWB600GStromwandlerblock für LV NH1-3 3-Phasen 600/5A 5VA Klasse 0.5s Geeicht
CHF 407.00 / Stück* -
LVZWB800GStromwandlerblock für LV NH1-3 3-Phasen 800/5A 5VA Klasse 0.5s Geeicht
CHF 475.00 / Stück*
-
LNH3400M6ANH-Sicherungseinsatz NH3 690V aM 400A Kombimelder Grifflasche spannunsgführend
CHF 34.25 / Stück* -
LNH30144M4TNH-Sicherungseinsatz NH3 gTr 400V 144A Mittenmelder Grifflasche spannungsführend
CHF 66.20 / Stück* -
NH3LP315MRNH-Sicherungseinsatz Grösse 3 400V~ gG 315A Stirnkennmelder
CHF 28.80 / Stück* -
NH3LP355MRNH-Sicherungseinsatz Grösse 3 400V~ gG 355A Stirnkennmelder
CHF 28.80 / Stück* -
NH3LP400MRNH-Sicherungseinsatz Grösse 3 400V~ gG 400A Stirnkennmelder
CHF 28.80 / Stück* -
NH3LP500MRNH-Sicherungseinsatz Grösse 3 400V~ gG 500A Stirnkennmelder
CHF 44.55 / Stück* -
NH3LP630MRNH-Sicherungseinsatz Grösse 3 400V~ gG 630A Stirnkennmelder
CHF 44.55 / Stück*
-
LVZAGAusgleichsblende lang, Längenausgleich bis 100mm, Einbautiefe bis Front 150mm
CHF 18.05 / Stück* -
LVZRAReserveplatzabdeckung LV, 150mm breit, Gr.1-3 zur Abdeckung der Stromschienen
CHF 59.70 / Stück* -
LVZRGGriffblende LV rot, aufrastbar auf Schaltgriff 1- und 3-polig schaltbar
CHF 4.55 / Stück*
-
LVZAE12RAnschlusselement M12x35
CHF 13.20 / Stück* -
LVZAE8RAnschlusselement M8x30
CHF 10.55 / Stück*
-
CUC10C-Kupferprofil 840A Länge 3m 410mm²
CHF 1’220.00 / Stück* -
CUC6C-Kupferprofil 560A Länge 3m 250mm²
CHF 311.00 / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom630 A
-
Bedingter Bemessungskurzschlussstrom Icc120 kA
-
Bedingter Bemessungskurzschlussstrom bei Ue=400 V nach IEC61439-1 3.8.10.4120 kA
-
Strombelastbarkeit bei AC23 in Kategorie B / 400V630 A
-
Strombelastbarkeit bei AC22 in Kategorie B / 500V630 A
-
Strombelastbarkeit bei AC21 in Kategorie B / 690V630 A
-
Strombelastbarkeit bei AC21 in Kategorie B / 800V400 A
-
Bemessungsstrom bei Ue=400 V AC gemäss IEC61439-1 5.3.2630 A
-
Bemessungsstrom bei Ue=690 V AC gemäss IEC61439-1 5.3.2630 A
-
Bemessungsstrom bei Ue=800 V AC gemäss IEC61439-1 5.3.2400 A
-
Bedingter Bemessungskurzschlussstrom bei Ue=690 V nach IEC61439-1 3.8.10.4100 kA
-
Nennstrom für kurze Zeit Icw 1s mit Verriegelungssystem IEC 6094725 kA
-
Nennstrom für Sicherungseinsätze50 A, 63 A, 80 A, 100 A, 125 A, 160 A, 200 A, 224 A, 250 A, 315 A, 335 A, 400 A, 500 A, 630 A
-
zul. Bemessungskurzzeitstromfestigkeit Icw unter 1s IEC6094715 kA
Sicherung
-
SicherungsgrösseNH3
Anschlussmöglichkeiten
-
Anschluss-/SteckertypSchraubanschluss
-
MontageartSchraubbefestigung
Anschluss
-
Anschluss-/SteckertypM12 Anschluss
-
Art der AnschlussraumabdeckungKurze Anschlussraumabdeckung
Architektur
-
Polanzahl3
-
Anzahl der schaltbaren Pole3
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
Installation, Montage
-
Nominales Drehmoment32 - 32 Nm
-
Drehmoment zur Befestigung auf Sammelschiene32 - 32 Nm
Belastbarkeit
-
Gerätelebensdauer, elektrische Schaltspiele200
-
Gerätelebensdauer, mechanische Schaltspiele800
-
Gerätelebensdauer (Summe Mech.- und Elektrische Lebensdauer) IEC60947-3 Tab.41000
Sicherheit
-
Schutzart IPIP2X
Spannung
-
Isolationsspannung Ui1000 V
-
Stossspannungsfestigkeit12 kV
-
Bemessungsbetriebsspannung Ue690 - 690 V
Abmessungen
-
Abstand Sammelschienen185 mm
-
Höhe671 mm
-
Tiefe190 mm
Leistung
-
Gesamtverlustleistung unter Nennstrom111 W
-
Verlustleistung der Sicherungseinsatz im Gerät installiert48 W
-
Verlustleistung bei Volllast255 W
Frequenz
-
Frequenz50 - 60 Hz
Elektrischer Schutz
-
Mit FehleranzeigeNein
Funktionen
-
Doppelt unterbrechendNein
Werkstoff
-
Enthält recyceltes Material (% des gesamten Kunststoffgewichts)0
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild LVSG3CPX
-

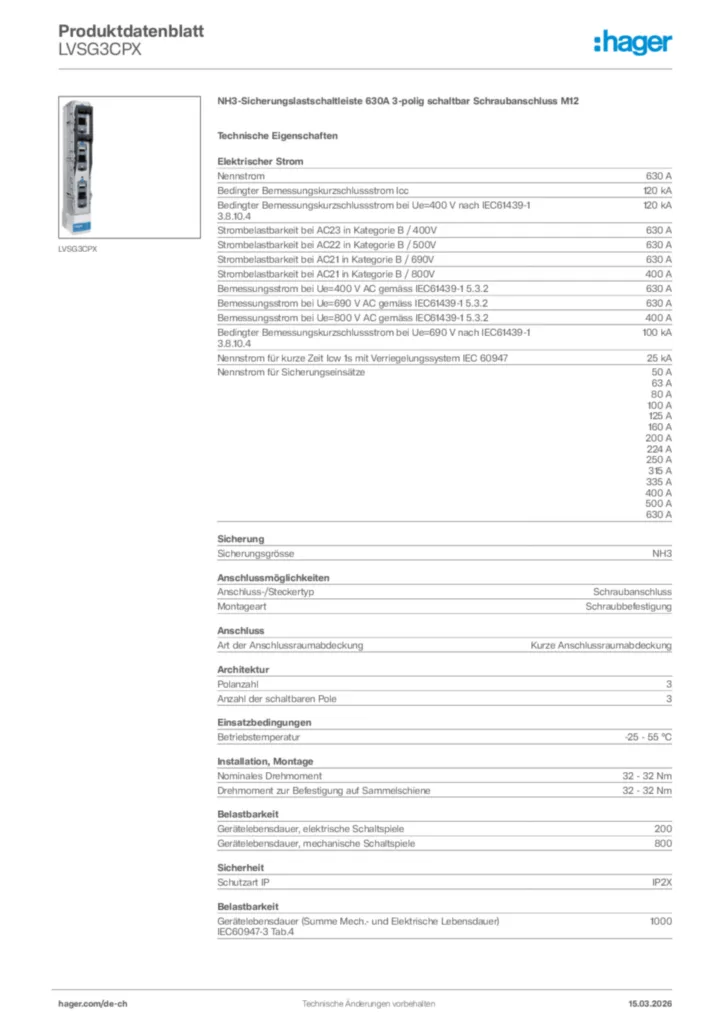

Produktdatenblatt
Hager Produktdatenblatt LVSG3CPX
NH3-Sicherungslastschaltleiste 630A 3-polig schaltbar Schraubanschluss M12
PDF -
Bedienungsanleitung
Bedienungsanleitung de-CH, en-GB, fr-CH, it-CH 2011-03-31
PDF4,05 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
Konformitätserklärung
Konformitätserklärung en-GB 2025-03-31
PDF317,40 kB
Konformitätserklärung en-GB 2025-03-31
PDF317,59 kB
