NH-Sicherungs-Lastschaltleiste weber.vertigroup, Schraubanschluss M12 Gr.1
EAN-Nr.
7611919350051
E-nr.
847 011 309
VPE
1 St.
Rabattgruppe
52
NHS-Lastschaltleiste weber.vertigroup 1P DIN1 250A SaS 185mm Schraubanschl.M12 LVSG1CE
Preis*
CHF 378.00
/ St.
*
catalog.lists.product_addition.login_popup.title
catalog.lists.product_addition.login_popup.descriptive_text
catalog.transfer_popup.title
catalog.product_page.tranfer_popup.descriptive_text
product.page.accessories.title
product.page.accessories.associated-products
-
Zubehöre/Ersatzteile für Prüf- und Messgeräte 1 product.page.accessories.products-available -
Schraube/Bolzen 4 product.page.accessories.products-available -
Sammelschienenklemme 1 product.page.accessories.products-available -
Mechanisches Zubehör für Niederspannungskomponenten 18 product.page.accessories.products-available
product.page.accessories.compatible.title
-
product.page.accessories.referenced_by.title 2 product.page.accessories.products-available
product.page.accessories.title-modal
-
LVZ1230
Befestigungsschrauben M12x30 m. Federelem. für Sammelschienenbef., fv+/LV 1-3
CHF 11.30 / St.* -
LVZSGSchrauben M12x30 für Sammelschienenanschluss rostgeschützt
CHF 6.60 / Set* -
LVZSG50Anschlussschraube M12x30 rostgeschützt
CHF 94.20 / Set* -
LVZSISchrauben M12x30 für Sammelschienenanschluss Innensechskant
CHF 8.00 / Set*
-
LVZMKMessgerätehalter für LV NH1-3, 120mm lang mit Ausschnitt 72x72mm
CHF 15.35 / St.* -
LVZGZTVGeräteträger LV, 2 DIN-Halterungen, Aufnahme Trennklemmen, LV Gr. 1-3
CHF 85.90 / St.* -
LVZGETVGeräteträger LV eine DIN-Halterung vorne, mit Aufnahme Trennklemmen
CHF 65.30 / St.* -
LVZGATGeräteträger tief LV mit Aufnahme Trennklemmen, inklusive Schrauben
CHF 38.80 / St.* -
LVZGETGeräteträger LV mit DIN-Halterung und Aufnahme Trennklemmen, LV Gr. 1-3
CHF 59.80 / St.* -
LVZGESGeräteträger LV mit DIN-Halterung und Steckverbindung 6-polig für Typ LV Gr. 1-3
CHF 83.30 / St.* -
LVZGEGeräteträger LV mit DIN-Halterung vorne inklusive Schrauben für Typ LV NH1-3
CHF 55.60 / St.* -
LVZGSGeräteträger tief für LV NH1-3 mit Steckverbindung 6-polig, 250V/12A
CHF 62.40 / St.* -
LVZMKDMessgerätehalter kurz LV Gr 1-3, Höhe 97mm, für steckbare Messgeräte, 3-phasig
CHF 30.50 / St.* -
LVZMKEMessgerätehalter kurz LV Gr 1-3, Höhe 97mm, für steckbare Messgeräte, 1-phasig
CHF 23.55 / St.* -
LVZMKBMessgerätehalter kurz LV NH1-3, Höhe 97mm, für Messgeräte 72x72mm
CHF 11.10 / St.* -
LVZMKKMessgerätehalter kurz LV NH1-3, Höhe 97mm, für Messgeräte 72x72mm
CHF 13.90 / St.* -
LVZMBMessgerätehalter lang LV Gr.1-3 , Höhe 120mm, als Blindelement
CHF 12.50 / St.* -
LVZPH
Plombierhaupe passend auf Geräteabdeckung LVZGA inklusive Plombierbügel
CHF 52.70 / St.* -
LVZBGBolzenanschluss zu NH1-NH3 rostgeschützt
CHF 20.80 / Set* -
LVZSMSpannungsabnahme oben mit Motorschutzschalter 4.0-6.3A
CHF 266.00 / St.* -
LVZSSSpannungsabnahme oben mit D01-Sicherungssockel
CHF 235.00 / St.* -
LVZUBBeschriftungsbogen 20 Schilder für NH00 6 Schilder für NH1-NH3
CHF 41.65 / Set*
-
LNH1050M6NH-Sicherungseinsatz NH1C gG 690V 50A Kombimelder Grifflasche spannungsführend
CHF 18.40 / St.* -
LNH1125M6NH-Sicherungseinsatz NH1 gG 690V 125A Kombimelder Grifflasche spannungsführend
CHF 18.40 / St.* -
LNH1125M4NH-Sicherungseinsatz NH1c gG 400V 125A Doppelkennmelder Lasche spannungsführend
CHF 14.30 / St.* -
NH1LP125MRNH-Sicherungseinsatz Grösse 1 400V~ gG 125A Stirnkennmelder
CHF 14.30 / St.* -
NH1LP200MRNH-Sicherungseinsatz Grösse 1 400V~ gG 200A Stirnkennmelder
CHF 18.25 / St.* -
NH1LP25MRNH-Sicherungseinsatz Grösse 1 400V~ gG 25A Stirnkennmelder
CHF 14.30 / St.*
-
L14700Reserve Module für Sicherungspatrone
CHF 4.35 / St.*
-
LVZKHKabelhalter klickbar für LV NH1-3, Stromwandlerverdrahtung
CHF 17.35 / St.*
-
LVZAE12RAnschlusselement M12x35
CHF 14.15 / St.* -
LVZAE8RAnschlusselement M8x30
CHF 11.30 / St.*
-
LVZW401K05GStromwandler 400/5A 5VA Kl.0.5s Geeicht
CHF 168.50 / St.* -
LVZW601K05GStromwandler 600/5A 5VA Kl.0.5s Geeicht
CHF 174.00 / St.* -
LVZW801K05GStromwandler 800/5A 5VA Kl.0.5s Geeicht
CHF 202.00 / St.* -
LVZWB300GStromwandlerblock für LV NH1-3 3-Phasen 300/5A 5VA Klasse 0.5s Geeicht
CHF 440.00 / St.* -
LVZWB600GStromwandlerblock für LV NH1-3 3-Phasen 600/5A 5VA Klasse 0.5s Geeicht
CHF 440.00 / St.* -
LVZWB800GStromwandlerblock für LV NH1-3 3-Phasen 800/5A 5VA Klasse 0.5s Geeicht
CHF 513.00 / St.*
-
CUC10C-Kupferprofil 840A Länge 3m 410mm²
CHF 1’306.00 / St.* -
CUC6C-Kupferprofil 560A Länge 3m 250mm²
CHF 333.00 / St.*
product.page.accessories.referenced_by.title
Technische Merkmale
Elektrischer Strom
-
Nennstrom250 A
-
Bedingter Bemessungskurzschlussstrom Icc120 kA
-
Bedingter Bemessungskurzschlussstrom bei Ue=400 V nach IEC61439-1 3.8.10.4120 kA
-
Strombelastbarkeit bei AC23 in Kategorie B / 400V250 A
-
Strombelastbarkeit bei AC22 in Kategorie B / 500V250 A
-
Strombelastbarkeit bei AC21 in Kategorie B / 690V250 A
-
Strombelastbarkeit bei AC21 in Kategorie B / 800V200 A
-
Bemessungsstrom bei Ue=400 V AC gemäss IEC61439-1 5.3.2250 A
-
Bemessungsstrom bei Ue=690 V AC gemäss IEC61439-1 5.3.2250 A
-
Bemessungsstrom bei Ue=800 V AC gemäss IEC61439-1 5.3.2200 A
-
Bedingter Bemessungskurzschlussstrom bei Ue=690 V nach IEC61439-1 3.8.10.4100 kA
-
Nennstrom für kurze Zeit Icw 1s mit Verriegelungssystem IEC 6094715 kA
-
Nennstrom für Sicherungseinsätze2 A, 4 A, 6 A, 10 A, 16 A, 25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A, 160 A, 200 A, 224 A, 250 A
-
zul. Bemessungskurzzeitstromfestigkeit Icw unter 1s IEC6094710 kA
Sicherung
-
SicherungsgrösseNH1
Anschlussmöglichkeiten
-
Anschluss-/SteckertypSchraubanschluss
-
MontageartSchraubbefestigung
Anschluss
-
Anschluss-/SteckertypM12 Anschluss
-
Art der AnschlussraumabdeckungStandard-Anschlussraumabdeckung
Architektur
-
Polanzahl3
-
Anzahl der schaltbaren Pole1
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
Installation, Montage
-
Nominales Drehmoment32 - 32 Nm
-
Drehmoment zur Befestigung auf Sammelschiene32 - 32 Nm
Belastbarkeit
-
Gerätelebensdauer, elektrische Schaltspiele200
-
Gerätelebensdauer, mechanische Schaltspiele1400
-
Gerätelebensdauer (Summe Mech.- und Elektrische Lebensdauer) IEC60947-3 Tab.41600
Sicherheit
-
Schutzart IPIP30
Spannung
-
Isolationsspannung Ui1000 V
-
Stossspannungsfestigkeit12 kV
-
Bemessungsbetriebsspannung Ue400 - 800 V
Abmessungen
-
Abstand Sammelschienen185 mm
-
Höhe671 mm
-
Tiefe190 mm
Leistung
-
Gesamtverlustleistung unter Nennstrom27 W
-
Verlustleistung der Sicherungseinsatz im Gerät installiert23 W
-
Verlustleistung bei Volllast96 W
Frequenz
-
Frequenz50 - 60 Hz
Elektrischer Schutz
-
Mit FehleranzeigeNein
Funktionen
-
Doppelt unterbrechendNein
Werkstoff
-
Enthält recyceltes Material (% des gesamten Kunststoffgewichts)0
catalog.pageproduct.title_sustainability.h2
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fussabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
catalog.pageproduct.sustainability_block.downloads_h3
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild LVSG1CE
-
GeneratedProductDatasheet

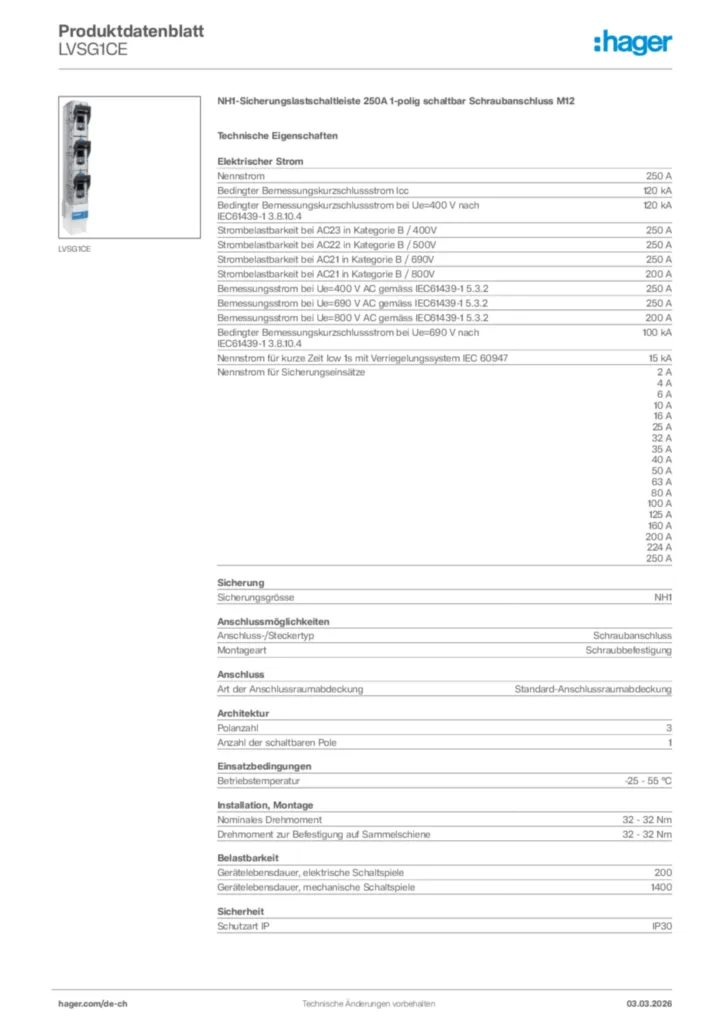

Hager Produktdatenblatt LVSG1CE
