NH-Doppellasttrennleiste fv+, DIN3D, 2000 A, 1-polig schaltbar, rostfrei, Montage auf 185mm Sammelschienensystem, Schraubanschluss M12
EAN-Nr.
7611919014526
E-nr.
847 013 199
VPE
1 Stück
Rabattgruppe
62
NH-Doppellasttrennleiste fv+ DIN3D 2000A 1p rostfrei M12 LV8TDR2000STE
Preis*
CHF 2’948.00
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie einen Grosshandel
Wählen Sie Ihren Grosshandel aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Zubehör/Ersatzteile für Messwerkzeuge 1 Produkte verfügbar -
Elektrisches Zubehör für Niederspannungskomponenten 4 Produkte verfügbar -
Sammelschienenklemme 2 Produkte verfügbar -
Schraube/Bolzen 7 Produkte verfügbar -
Mechanisches Zubehör für Niederspannungskomponenten 23 Produkte verfügbar -
Abdeckung Funktionen 2 Produkte verfügbar
Optionales Zubehör
-
LVZSA
Schaltstellungsanzeige LV, Mikroschalter Öffner und Schließer, LV NH1-3
CHF 12.95 / Stück* -
LVZVKVerdrahtungskit LV Gr.1-3 für Spannungsabnahme 3-phasige Messung
CHF 34.30 / Set* -
LVZVKSEVerdrahtungsset Stromwandler für LV NH1-3, 1-phasig, mit Kabelhalter
CHF 29.70 / Set* -
LVZVKSDVerdrahtungsset Stromwandler für LV NH1-3, 3-phasig, mit Kabelhalter
CHF 46.55 / Set*
-
LVZKR
Sammelschienenklemme zu Reserveplatzabdeckung
CHF 25.35 / Set* -
LVZKSammelschienenklemme NH1-3, rostgeschütz für Schienendicke 5-10mm (SET=3Stk)
CHF 38.90 / Set*
-
LVZ0820
Befestigungsschrauben LV M8x20 für Sammelschienenanschluss, LV NH1-3
CHF 8.30 / Stück* -
LVZ1230Befestigungsschrauben LV M12x30 mit Federelement für Sammelschienenanschluss
CHF 11.45 / Stück* -
LVZSRSchrauben M12x30 für Sammelschienenanschluss rostfrei
CHF 11.10 / Set* -
LVZSGSchrauben M12x30 für Sammelschienenanschluss rostgeschützt
CHF 6.15 / Set* -
LVZSG50Anschlussschraube M12x30 rostgeschützt
CHF 88.00 / Set* -
LVZSI
Schrauben M12x30 für Sammelschienenanschluss Innensechskant
CHF 7.45 / Set* -
LVZSR50
Anschlussschraube M12x30 rostfrei
CHF 155.50 / Set*
-
LVZAWSeitlicher Abstützwinkel fv+ / LV für die Befestigung der Blendstreifenprofile
CHF 8.45 / Set* -
LV8ZMKEMessgerätehalter kurz FV+ Gr. 1-3, Höhe 97mm, für steckbare Messgeräte, 1-phasig
CHF 22.70 / Stück* -
LV8ZMKDMessgerätehalter kurz FV+ Gr. 1-3, Höhe 97mm, für steckbare Messgeräte, 3-phasig
CHF 29.40 / Stück* -
LV8ZMKBMessgerätehalter kurz FV+ Gr. 1-3, Höhe 97mm, für Messgeräte 72x72mm
CHF 10.70 / Stück* -
LV8ZMKMessgerätehalter für FV+ Gr. 1-3, 120mm lang mit Ausschnitt 72x72mm
CHF 14.75 / Stück* -
LV8ZMBMessgerätehalter lang FV+ Gr. 1-3 , Höhe 120mm, als Blindelement
CHF 12.00 / Stück* -
LVZBERASchutzstopfen zu Reserveplatzabdeckung LVZRAT
CHF 1.25 / Stück* -
LVZGZTVGeräteträger LV, 2 DIN-Halterungen, Aufnahme Trennklemmen, LV Gr. 1-3
CHF 80.20 / Stück* -
LVZGETVGeräteträger LV eine DIN-Halterung vorne, mit Aufnahme Trennklemmen
CHF 61.00 / Stück* -
LVZGATGeräteträger tief LV mit Aufnahme Trennklemmen, inklusive Schrauben
CHF 36.25 / Stück* -
LVZGETGeräteträger LV mit DIN-Halterung und Aufnahme Trennklemmen, LV Gr. 1-3
CHF 55.80 / Stück* -
LVZGESGeräteträger LV mit DIN-Halterung und Steckverbindung 6-polig für Typ LV Gr. 1-3
CHF 77.80 / Stück* -
LVZGEGeräteträger LV mit DIN-Halterung vorne inklusive Schrauben für Typ LV NH1-3
CHF 51.90 / Stück* -
LVZGSGeräteträger tief für LV NH1-3 mit Steckverbindung 6-polig, 250V/12A
CHF 58.30 / Stück* -
LVZGDGeräteträger tief LV für die Montage von Geräten und Klemmen, mit Schrauben
CHF 32.35 / Stück* -
LVZPHPlombierhaupe passend auf Geräteabdeckung LVZGA inklusive Plombierbügel
CHF 49.25 / Stück* -
LVZRATV
Reserveplatzabdeckung 100mm Einbautiefe 150mm zu NH1-NH3 185mm transparent
CHF 64.70 / Stück* -
LVZAKLAbdeckklappe zu NH1-NH3
CHF 7.80 / Set* -
LVZASAbdeckung seitlich
CHF 20.75 / Stück* -
LVZBERAX
Schutzstopfen zu Reserveplatzabdeckung LVZRAT (200 Stück)
CHF 1.20 / Stück*
-
LV8YCE
NH1-3 Schaltdeckelverbindung für 1-polig schaltbare Geräte
CHF 30.70 / Set* -
LV8ZASUNH1-3 Blindabdeckung Sicherungsüberwachung
CHF 17.50 / Stück*
-
LVZPBProfilblende für LV, 850mm lang zur seitlichen Abdeckung
CHF 31.05 / Set* -
LVZRADReserveplatzabdeckung LV, 100mm breit, Gr.1-3 zur Abdeckung der Stromschienen
CHF 41.45 / Stück* -
LVZRAReserveplatzabdeckung LV, 150mm breit, Gr.1-3 zur Abdeckung der Stromschienen
CHF 59.70 / Stück* -
LV8ZAGAusgleichsblende lang FV+, Längenausgl. bis 100mm, Einbautiefe bis Front 150mm
CHF 18.60 / Stück* -
LV8ZHCRGriffblende rot, aufrastbar auf Schaltgriff 1-/3-polig NH1-3, Set 3 Stück
CHF 4.70 / Stück* -
LV8ZHCGGriffblende grün, aufrastbar auf Schaltgriff 1-/3-polig NH1-3, Set 3 Stück
CHF 4.70 / Stück*
-
LV8ZMGMessgerätehalter lang FV+ Gr. 1-3, Höhe 120mm, für Messgeäte 96x96mm
CHF 14.75 / Stück*
-
LV8ZW1000Eingangsstromwandler LV NH123 1000/5A 5VA Klasse 1
CHF 105.00 / Stück* -
LV8ZW1000K05S
Eingangsstromwandler LV NH123 1000/5A 2, 5VA Klasse 0, 5S
CHF 108.00 / Stück*
-
LVZKHKabelhalter klickbar für LV NH1-3, Stromwandlerverdrahtung
CHF 16.20 / Stück*
-
LVZBTInfoträger für LV NH1-3 als zusätzliche Beschriftungsmöglichkeit
CHF 7.20 / Set* -
LVZBTSBeschriftungsträger zu NH1-NH3-Sicherungslastschaltleiste
CHF 6.15 / Stück*
-
LVZMS1000Amperemeter 1000A steckbar
CHF 194.00 / Stück* -
LVZMS150Amperemeter 150A steckbar
CHF 194.00 / Stück* -
LVZMS240-600Amperemeter 240/5A 2.5VA für Stomwandler 600A steckbar
CHF 212.00 / Stück* -
LVZMS250Amperemeter 250A steckbar
CHF 194.00 / Stück* -
LVZMS360-600Amperemeter 360/5A 2.5VA für Stromwandler 600A steckbar
CHF 212.00 / Stück* -
LVZMS400Amperemeter 400A steckbar
CHF 194.00 / Stück* -
LVZMS500Amperemeter 500A steckbar
CHF 194.00 / Stück* -
LVZMS600Amperemeter 600A steckbar
CHF 194.00 / Stück* -
LVZMS800Amperemeter 800A steckbar
CHF 190.00 / Stück* -
LVZMV1000Amperemeter 1000A Klasse 3 versenkt 72x72mm
CHF 187.00 / Stück* -
LVZMV1200Amperemeter 1200A Klasse 3 versenkt 72x72mm
CHF 187.00 / Stück* -
LVZMV150Amperemeter 150A Klasse 3 versenkt 72x72mm
CHF 187.00 / Stück* -
LVZMV2000Amperemeter 2000A Klasse 3 versenkt 72x72mm
CHF 202.00 / Stück* -
LVZMV250Amperemeter 250A Klasse 3 versenkt 72x72mm
CHF 187.00 / Stück* -
LVZMV400Amperemeter 400A Klasse 3 versenkt 72x72mm
CHF 187.00 / Stück* -
LVZMV600Amperemeter 600A Klasse 3 versenkt 72x72mm
CHF 187.00 / Stück* -
LVZMV800Amperemeter 800A Klasse 3 versenkt 72x72mm
CHF 187.00 / Stück*
-
LVZAD-M
Anschlussraumabdeckung lang zu NH2-NH3-Doppellastschaltleiste
CHF 92.70 / Stück* -
LVZALDAnschlussraumabdeckung lang zu NH2-NH3-Doppellastschaltleiste
CHF 94.50 / Stück*
-
LVZRAD80D
Leerfeldabdeckung 100mm mit Befestigung
CHF 41.45 / Stück* -
LVZRAD80DXLeerfeldabdeckung 100mm ohne Befestigung
CHF 59.70 / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom2000 A
-
Strombelastbarkeit bei AC22 in Kategorie B / 400V2000 A
-
Strombelastbarkeit bei AC22 in Kategorie B / 500V2000 A
-
Strombelastbarkeit bei AC21 in Kategorie B / 690V2000 A
-
Bemessungsstrom bei Ue=400 V AC gemäss IEC61439-1 5.3.22000 A
-
Bemessungsstrom bei Ue=690 V AC gemäss IEC61439-1 5.3.22000 A
-
Nennstrom für kurze Zeit Icw 1s mit Verriegelungssystem IEC 6094740 kA
-
zul. Bemessungskurzzeitstromfestigkeit Icw unter 1s IEC6094722 kA
Sicherung
-
SicherungsgrösseNH3
Anschlussmöglichkeiten
-
Anschluss-/SteckertypSchraubanschluss
-
MontageartSchraubbefestigung
Anschluss
-
Anschluss-/SteckertypM12 Anschluss
-
Art der AnschlussraumabdeckungOhne
Architektur
-
Polanzahl3
-
Anzahl der schaltbaren Pole1
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
Installation, Montage
-
Nominales Drehmoment32 - 32 Nm
-
Drehmoment zur Befestigung auf Sammelschiene32 - 32 Nm
Belastbarkeit
-
Gerätelebensdauer, elektrische Schaltspiele100
-
Gerätelebensdauer, mechanische Schaltspiele500
-
Gerätelebensdauer (Summe Mech.- und Elektrische Lebensdauer) IEC60947-3 Tab.4600
Sicherheit
-
Schutzart IPIP2X
Spannung
-
Isolationsspannung Ui1000 V
-
Stossspannungsfestigkeit12 kV
-
Bemessungsbetriebsspannung Ue690 - 690 V
Abmessungen
-
Abstand Sammelschienen185 mm
-
Höhe765 mm
-
Tiefe203 mm
Leistung
-
Gesamtverlustleistung unter Nennstrom582 W
-
Verlustleistung bei Volllast582 W
Frequenz
-
Frequenz50 - 60 Hz
Elektrischer Schutz
-
Mit FehleranzeigeNein
Funktionen
-
Doppelt unterbrechendJa
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild LV8TDR2000STE
-
Produktdatenblatt

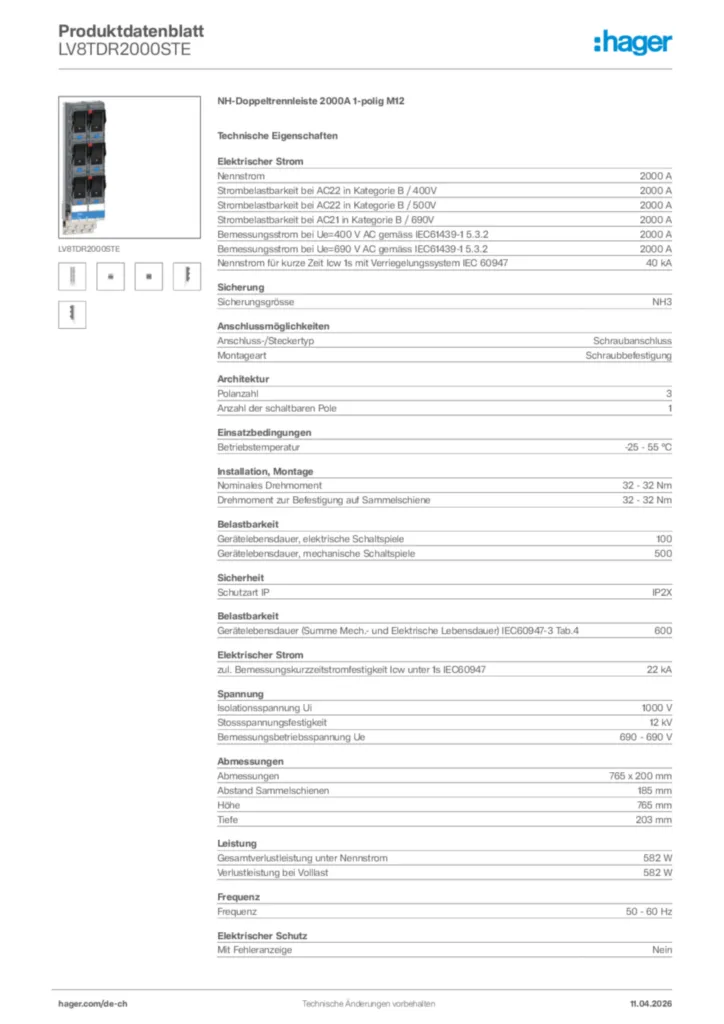

Hager Produktdatenblatt LV8TDR2000STE
NH-Doppeltrennleiste 2000A 1-polig M12
