    Prázdná zápustná vana rozvaděče FWU72xx pro doplnění nosných konstrukcí či multimediálních roštů a rámu s dveřmi.
    EAN
    3250610660423
    Balení
    1 ks
    • Rozvá­děče a příslu­šen­ství pro zapuš­těnou montáž / dutou stěnu

    Vana zapuštěného rozvaděče FWU72xx bez roštu, dveří a rámu, 1100x550x112 FWU72L

    Přidat do seznamu
    Přidat do seznamu

    Přihlaste se pro vytvoření seznamu produktů

    Pro vytvoření seznamů produktů musíte být přihlášeni do svého účtu myHager

    Vytvořit účet Přihlásit se

    Vana zapuštěného rozvaděče FWU72xx bez roštu, dveří a rámu, 1100x550x112

    FWU72L

    • Příslušenství
    • Technické vlastnosti
    • Environmentální hodnota
    • Dokumentace
    • Více produktů
    Stáhnout technický list

    Dokončete svůj systém

    Volitelné příslušenství

  • Zobrazit více (42)
    • Vestavěné pole pro tele­ko­mu­nikace 8 dostupné produkty
    • Patch panel pro rozvaděč 2 dostupné produkty
    • Panel pro rozvaděč 1 dostupné produkty
    • Příslu­šen­ství / náhradní díly pro termi­nály 2 dostupné produkty
    • Montážní deska pro rozvaděč 2 dostupné produkty
    • Běžné příslu­šen­ství 1 dostupné produkty

    Dokončete svůj systém

    • Vestavěné pole pro tele­ko­mu­nikace
    • Patch panel pro rozvaděč
    • Panel pro rozvaděč
    • Příslu­šen­ství / náhradní díly pro termi­nály
    • Montážní deska pro rozvaděč
    • Běžné příslu­šen­ství
    • Kryt rozvaděče
    • Součásti pro kabe­láž, kabe­lové vstupy a upevnění kabelů
    • Zásuvka pro rozvaděč
    • Dveře
    • Sestava distri­bu­toru pro nástěnnou montáž zařízení
    • Uzamykací systém
    • Montážní příslu­šen­ství
    • Kolejni­cová svor­kovnice
    • Krycí lišta
    • UN31TN

      Multimediální montážní deska pro univers FWx3, 250x450mm

      0,00 €  / *
    • UN41TN

      Multimediální montážní deska pro univers FWx4, 250x600mm

      0,00 €  / *
    • UN42TN

      Multimediální montážní deska pro univers FWx4, 500x600mm

      0,00 €  / *
    • UN51TN

      Multimediální montážní deska pro univers FWx5, 250x750mm

      0,00 €  / *
    • UN61TN

      Multimediální montážní deska pro univers FWx6, 250x900mm

      0,00 €  / *
    • UN71TN

      Multimediální montážní deska pro univers FWx7, 250x1050mm

      0,00 €  / *
    • UN72TN

      Multimediální montážní deska pro univers FWx7, 500x1050mm

      0,00 €  / *
    • UM71UK

      Rám s 4x plastovou perforovanou montážní deskou pro FWx7x..

      0,00 €  / *
    • FZ12MK

      Patch panel prázdný pro montáž prvku 12 x Keystone JACK na lištu DIN

      0,00 €  / *
    • FZ12MMO

      Patch panel prázdný pro montáž prvku 12 x (E-DAT Format) na lištu DIN

      0,00 €  / *
    • UW71U

      Rám s DIN lištami, krytem a bezšroub. PE/N svorkami pro FWU7x.., výška 1100mm

      0,00 €  / *
    • KN00A

      Univerzální držák bezšroubových svorkovnic na lištu DIN

      0,00 €  / *
    • UZ00K1

      Držák bezšroubových svorkovnic pro univers FW a univers Z

      0,00 €  / *
    • UM00M0

      Plastová perforovaná montážní deska 175x250 mm

      0,00 €  / *
    • UZ41M5

      Montážní panel perforovaný, 1 pole, 4 řady, 460x248 mm

      0,00 €  / *
    • UM00M3

      Multimediální kit, Patch panel pro 10x E-dat. a 2x zásuvku 230V

      0,00 €  / *
    • US11A1

      Ochrana proti dotyku univers N 150x250mm, plný kryt

      0,00 €  / *
    • US11A2

      Kryt univers N 150x250mm, s výřezy pro mod. přístroje 1x12 mod.

      0,00 €  / *
    • US31A3

      Kryt univers N 450x250mm, s výřezy pro mod. přístroje 3x12 mod., rozteč 125mm

      0,00 €  / *
    • US41A5

      Kryt univers N 600x250mm, s výřezy pro mod. přístroje 4x12 mod., rozteč 125mm

      0,00 €  / *
    • US51A5

      Kryt univers N 750x250mm, s výřezy pro mod. přístroje 5x12 mod., rozteč 125mm

      0,00 €  / *
    • US61A5

      Kryt univers N 900x250mm, s výřezy pro mod. přístroje 6x12 mod., rozteč 125mm

      0,00 €  / *
    • US21A3

      Kryt univers N 300x250mm, s výřezy pro mod. přístroje 2x12 mod., rozteč 125mm

      0,00 €  / *
    • UM00S2

      Kryt pro Patch panel

      0,00 €  / *
    • FZ850F

      Lišta pro uchycení kabelů v rozvaděči FWU, oceloplechová, sada 2 ks

      0,00 €  / *
    • VZ00ASF

      3 násobná zásuvka 230V, otočná o 90°, na DIN lištu / montážní desku

      0,00 €  / *
    • FZ022N

      Dveře pravé s uzávěrem pro FWx/FP72/73/74/75x, 1069x519 mm, IP44

      0,00 €  / *
    • FZ022FT

      Dveře pravé s uzávěrem, průhledné pro FWU72/73..

      0,00 €  / *
    • UM71UM3

      Rám multimediální s DIN lištami a MP, 3ř./4MP pro FWU7x, výška 1100mm

      0,00 €  / *
    • UM71UM4

      Rám multimediální s DIN lištami a MP, 4ř./3MP pro FWU7x, výška 1100mm

      0,00 €  / *
    • FZ452N

      Dveřní uzávěr, s klíčem typ 405 pro skříně univers IP44

      0,00 €  / *
    • FZ597N

      Dveřní zámek univers se 2 klíčky č. 1242E

      0,00 €  / *
    • FZ598

      Dveřní uzávěr univerzální plastový

      0,00 €  / *
    • FZ598N

      Dveřní uzávěr se sklopným uchycením, náhradní díl

      0,00 €  / *
    • FZ276

      Sada pro upevnění rozv. univers FW IP30 do sádrokartonu

      0,00 €  / *
    • VZ405N

      Příchytka pro montáž rozvaděč VH/FWU do dutých příček

      0,00 €  / *
    • UZ25V2

      Kabelová spona, malá (20 ks)

      0,00 €  / *
    • U84T

      Koncový izolační držák DIN lišty, univers N, (2 ks)

      0,00 €  / *
    • FZ279

      Sada pro zapuštění rozvaděče FWU o 12 mm

      0,00 €  / *
    • KM25A

      Přísluš. univers Z - PE/N svorkovnice 2x25

      0,00 €  / *
    • S35S

      Krycí lišta bílá pro 12 modulů

      0,00 €  / *
    • ZZ35S

      Krycí lišta se západkou bílá, proti sejmutí 12 mod., 226 mm

      0,00 €  / *

    Technické vlastnosti

    Připo­jení
    • Počet vstupů potrubí
      4
    Instalace, montáž
    • Vhodné pro venkovní použití
      Ne
    • Montáž
      Zapuš­těná montáž, Dutá příčka
    Elek­trický proud
    • Jmenovitý proud IN
      125 A
    Vyba­vení
    • Počet lišt
      0
    • Počet řad v rozvaděči
      7
    • Počet polí v šířce
      2
    • Zámek
      Ne
    • Má neut­rální svor­kovnici
      Ne
    • Má uzem­ňovací svor­kovnici
      Ne
    • Montážní deska
      Ne
    Kapa­cita
    • Počet modulů
      168
    Rozměry
    • Výška
      1 142 mm
    • Šířka
      593 mm
    • Hloubka
      113 mm
    • Vestavěná výška
      1 102 mm
    • Vestavěná šířka
      593 mm
    • Vestavěná hloubka
      112 mm
    • Počet jednotek šířky
      24
    Kryt, dveře
    • Počet dveří rozvaděče
      0
    Mate­riál
    • Mate­riál
      Ocel
    • Kód RAL
      9010
    • Barva
      Bílá
    Bezpečnost
    • Třída izolace
      Třída izola­ceII
    • Stupeň krytí IP
      IP30
    • Typ uzamčení
      Bez zámku

    Environmentální hodnota

    Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. Zjistit více

    V souladu se směrnicí RoHS Ano
    Bez REACh-SVHC Ano

    Certifikace a dokumenty

    PEP - Enclosures FWP, univers, IP44, SKII, 120PLE (english)
    PDF
    8,50 MB
    REACH declaration FWU72L
    PDF
    RoHS report FWU72L
    PDF

    Ke stažení

    • Obrázek FWU72L | Hager

      Obrázek produktu FWU72L

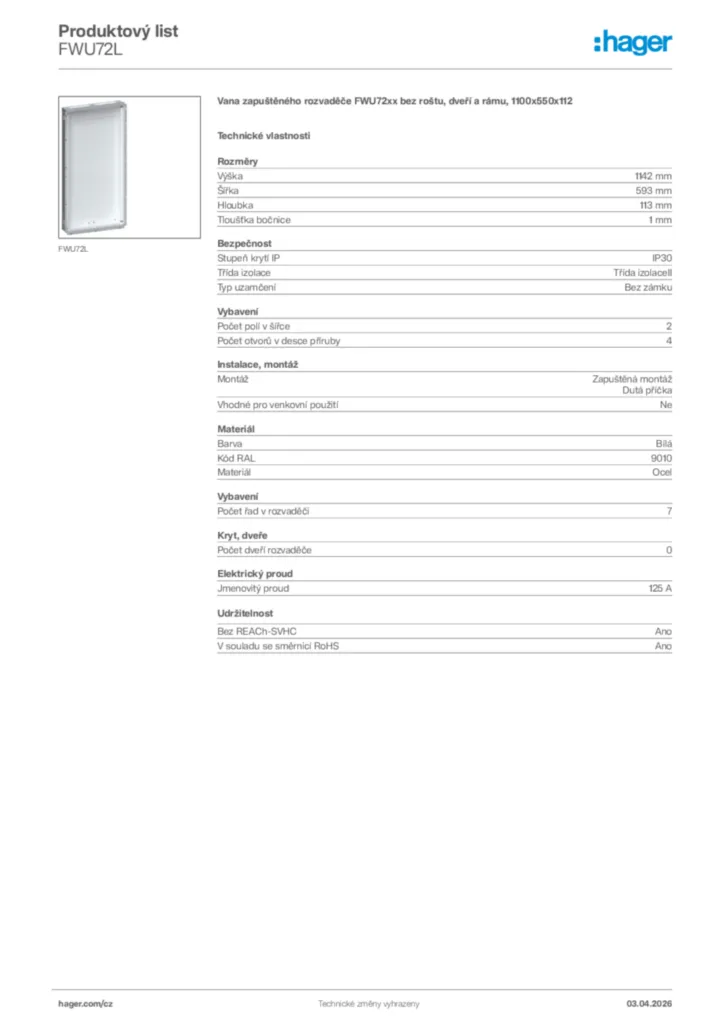

    • Datový list produktu

      Obrázek Hager Generováno - Datový list produktu FWU72L | Hager

      Hager Generováno - Datový list produktu FWU72L

      Vana zapuštěného rozvaděče FWU72xx bez roštu, dveří a rámu, 1100x550x112

      PDF
    • Instalační návod

      Obrázek Instalační návod International 2021-12-08 | Hager

      Instalační návod International 2021-12-08

      PDF
      11,44 MB
    • Příručka

      Obrázek Technical manual for FWU enclosures | Hager

      Technical manual for FWU enclosures

      Flush boards and accessories (EN)

      PDF
      5,83 MB
    • Prohlášení o shodě

      Obrázek Declaration | Hager

      Declaration

      Prohlášení o shodě International 2023-05-12

      PDF
      332,34 kB
      Obrázek Prohlášení o shodě en-GB 2026-07-22 | Hager

      Prohlášení o shodě en-GB 2026-07-22

      PDF
      1,07 MB
      Obrázek Prohlášení o shodě en-GB 2026-07-22 | Hager

      Prohlášení o shodě en-GB 2026-07-22

      PDF
      532,42 kB
