Installationskleinverteiler für Hohlwandeinbau, 36 Platzeinheiten, 1 Montageplatte, Kunststofftür, DIN VDE 61439-3 konform. Bemessungsspannung 400 Volt / 50 Hertz, Schutzart IP Standard 30. Inklusive nicht transparenter Lüftungstür, Wasserwaage und Schnellfixierungshebel. Geeignet für die Aufnahme von bis zu zwei Steckdosen, fingersichere Erdung+Neutralleiter-Klemme. Montagefreundlich durch Schnapptechnik und schraublose Gerätehalter.
EAN
3250611004769
Hager
VPE
1 Stück
Preisgruppe
H12
Hybrid, volta, Hohlwand, 36PLE, 1 Montageplatten, mit Steckdose + Kunststofftür VH603WWH
Preis
462,36 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Gängiges Zubehör 3 Produkte verfügbar -
Installationskleinverteiler 3 Produkte verfügbar -
Erweiterungspakete 2 Produkte verfügbar -
Montageplatte für Verteilergehäuse 1 Produkte verfügbar
Kompatible Produkte
-
Passend zu 23 Produkte verfügbar
Optionales Zubehör
-
VZ314
RJ45 Modul (E-Dat), universal, REG 8(8) IP20 Cat. 6A, RJ45
48,00 € / Stück* -
VZ555NTraggerüst Volta UPV 5-reihig Verteilerschrank
67,21 € / Stück* -
VZ00TSAusbaupaket, volta, hybrid, Trennschieber
39,63 € / Stück*
-
VH602WWH
Hybrid, volta, Hohlwand, 24PLE, 2 Montageplatten, mit Steckdose + Kunststofftür
462,36 € / Stück* -
VH603NWHHybrid, volta, Hohlwand, 36PLE, 1 Montageplatten, mit Steckdose + Stahlblechtür
431,26 € / Stück* -
VH602NWHHybrid, volta, Hohlwand, 24PLE, 2 Montageplatten, mit Steckdose + Stahlblechtür
440,11 € / Stück*
-
VZ00LK
Montageplatte, volta, segmentiert, 95x265 mm, mit Schrauben
16,94 € / Stück*
-
VZ105NBlendrahmen, Volta, 5reihig, mit Tür, RAL 9010
136,56 € / Stück* -
VZ105WBlendrahmen, volta, mit geschlitzter Kunststofftür (Stahlblechrahmen), 5 reihig
164,77 € / Stück* -
VZ105WNBlendrahmen, Volta, 5reihig, mit Tür, RAL9016
201,50 € / Stück* -
VZ105WVBlendrahmen, Volta, 5reihig, mit geschlitzter Stahlblechtür, RAL9016
201,50 € / Stück*
-
VZ225NVerschlussbolzen, Volta, für Abdeckung, Ersatzteil
7,86 € / Stück*
-
VZ00ASSchuko-Steckdose, universal, 3fach drehbar, geschraubt, Hutschienenmontage
127,73 € / Stück* -
VZ00UPSchuko-Steckdose, volta, 3fach, drehbar, für UPV im Austausch eines Schiebers
122,56 € / Stück* -
VZ00HWSchuko-Steckdose, volta, 3fach, drehbar, für HWV im Austausch eines Schiebers
122,56 € / Stück*
-
VZ717Beschriftungssystem, Volta, 10 Stück
9,39 € / Set*
-
VZ407Plantasche, Volta, 220x240mm, für Dokumente, klarsicht
10,38 € / Stück*
-
GMKRJ45Keystone Einsatze RJ45, Cat.6a
24,39 € / Stück*
-
VZ410NVerbindungswinkel, Volta, für HWV
22,90 € / Stück*
-
VZ302NSchliessung, Volta, Standard, zum Einbau in Türgriff
59,97 € / Stück*
Passend zu
-
VH48NWMultimedia, volta, HWV, 4-reihig, mit geschlitzter Stahlblechtür
346,80 € / Stück* -
VH602NWH
Hybrid, volta, Hohlwand, 24PLE, 2 Montageplatten, mit Steckdose + Stahlblechtür
440,11 € / Stück* -
VH603NWH
Hybrid, volta, Hohlwand, 36PLE, 1 Montageplatten, mit Steckdose + Stahlblechtür
431,26 € / Stück* -
VH60NWBMultimedia-Basis, volta, HWV, 5-reihig, 1xHutschiene, 4xMontageplatte
257,89 € / Stück* -
VH602WWH
Hybrid, volta, Hohlwand, 24PLE, 2 Montageplatten, mit Steckdose + Kunststofftür
462,36 € / Stück* -
VH36WWHMultimedia, volta, HWV, 3-reihig, mit geschlitzter Kunststofftür
343,79 € / Stück* -
VH24NWBMultimedia, volta, HWV, 2-reihig, 2 Montageplatten, ohne Zubehör
114,77 € / Stück* -
VH48NWBMultimedia, volta, HWV, 4-reihig, 1xHutschiene, 3xMontageplatte, ohne Zubehör
199,96 € / Stück* -
VH36NWMultimedia, volta, HWV, 3-reihig, mit geschlitzter Stahlblechtür, mit Zubehör
312,66 € / Stück* -
VH60WWHMultimedia, volta, HWV, 5-reihig, mit geschlitzter Kunststofftür
462,36 € / Stück* -
VH60NWMultimedia, volta, HWV, 5-reihig, mit geschlitzter Stahlblechtür
437,20 € / Stück* -
VH48WWHMultimedia, volta, HWV, 4-reihig, mit geschlitzter Kunststofftür
377,88 € / Stück* -
VH12NKMauerkasten volta HWV 1x12PLE
38,45 € / Stück* -
VH36NWBMultimedia, volta, HWV, 3-reihig, 1xHutschiene, 2 Montageplatten, ohne Zubehör
152,05 € / Stück* -
VH60ATKleinverteiler, volta, HWV, 5x12PLE, Stahlbl.tür, 846x314x87mm Ausschnittmass
257,89 € / Stück* -
VH48ATKleinverteiler, volta, HWV, 4x12PLE, Stahlbl.tür, 720x314x87mm Ausschnittmass
199,96 € / Stück* -
VH36ATKleinverteiler, volta, HWV, 3x12PLE, Stahlbl.tür, 595x314x87mm Ausschnittmass
152,05 € / Stück* -
VH24ATKleinverteiler, volta, HWV, 2x12PLE, Stahlbl.tür, 470x314x87mm Ausschnittmass
114,77 € / Stück* -
VH12ATKleinverteiler, volta, HWV, 1x12PLE, Stahlbl.tür, 321x314x87mm Ausschnittmass
108,18 € / Stück* -
VH60NKMauerkasten Volta HWV 5x12PLE
59,41 € / Stück*
Technische Merkmale
Spannung
-
Nennspannung400 - 400 V
Installation, Montage
-
Geeignet für AussenbereichNein
-
Montage aufHohlwand
Elektrischer Strom
-
Nennstrom63 A
Leistung
-
Maximale Verlustleistung pro Schrank bei ΔT=20K22,50 W
Ausstattung
-
Anzahl der Schienen3
-
Anzahl Reihen3
-
Anzahl Felder1
-
Mit SchlossNein
-
Mit NeutralleiterklemmenblockJa
-
Mit ErdungsklemmenblockJa
-
Mit MontageplatteJa
Kapazität
-
Anzahl Module36
-
Anzahl der halben Module von 17,5 mm pro Klemmenschiene72
Funktionen
-
Mit LeitungseinführungJa
Abmessungen
-
Höhe880,50 mm
-
Breite348 mm
-
Tiefe94,50 mm
-
Einbauhöhe846 mm
-
Einbaubreite314 mm
-
Einbautiefe90 mm
-
Breite in Teilungseinheiten12
Abdeckung, Tür
-
Anzahl Schranktüren1
-
Anzahl der Schlösser0
-
Mit transparentem Deckel/TürNein
-
Art der SchranktürEinzeltür
Konnektivität
-
MontageartSchraubbefestigung
Werkstoff
-
WerkstoffPolystyrol (PS)
-
RAL Nummer9010
-
FarbeReinweiß
-
Werkstoff MontageplatteAcrylnitril-Styrol-Acrylester (ASA), Polycarbonat (PC)
-
Ultraviolettstrahlen beständigJa
Sicherheit
-
SchutzklasseSchutzklasse II
-
Stoßfestigkeit IKIK07
-
IP-Klasse (Ingress Protection)IP30
-
SchließungstypSchnappverschluss, Ohne Schloss
-
Glühdrahttest850 °C
-
Schutzart IP mit TürIP30
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-

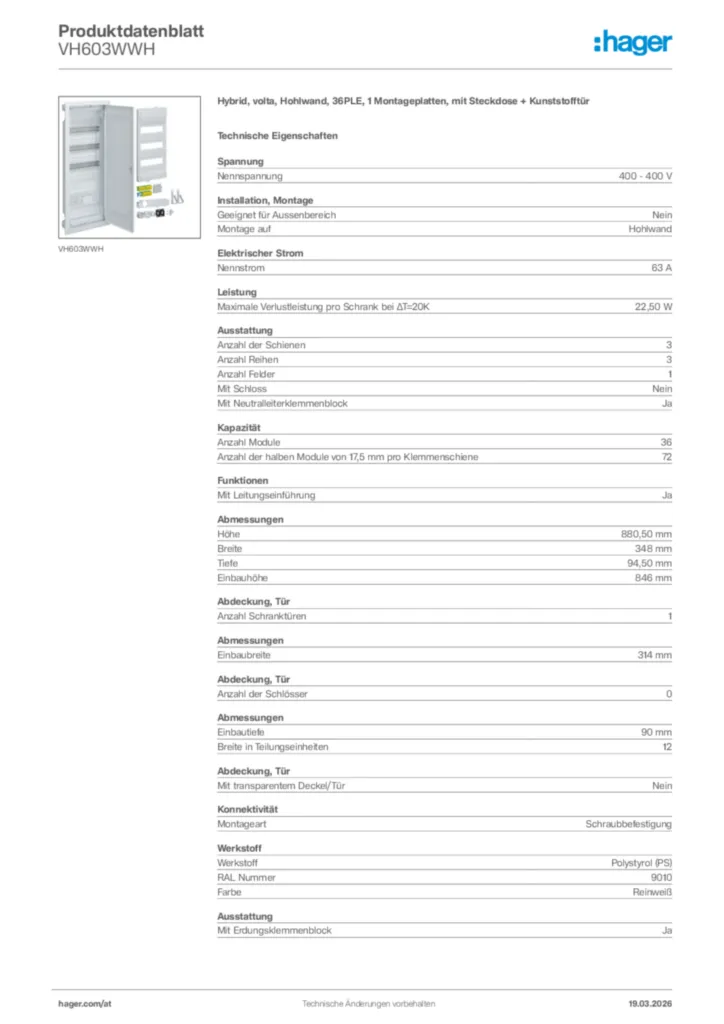

Produktdatenblatt
Hager Produktdatenblatt VH603WWH
Hybrid, volta, Hohlwand, 36PLE, 1 Montageplatten, mit Steckdose + Kunststofftür
PDF -
Bedienungsanleitung
Bedienungsanleitung International 2023-06-20
PDF21,20 MB -
Bestellhilfe
Bestellübersicht Schutzgeräte, Phasenschienen, Kleinverteiler
Einfache Auswahl der passenden Artikel mit der klickbaren Bestellübersicht
PDF9,21 MB
Planungsvorlage Wohnungs- & Installationsverteiler
Mit dieser praktischen Checkliste Wohnungs- & Installationsverteiler ganz einfach planen (24AT003MC)
PDF1,18 MB -
BIM Revit Objekte
BIM Revit Objekte de-AT 2026-02-12
RFA1,23 MB
BIM Revit Objekte de-AT 2026-02-12
RFA1,22 MB
Range : Volta. Hollow wall switchboard IP30 with DIN rail system. German - Hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,29 MB
Range : Volta. Hollow wall switchboard IP30 with DIN rail system. German - Non hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,27 MB
Range Volta enclosures for AT (Lang. : de) IP30 with installation System hollow wall hosted-V2021
BIM Revit Objekte de-DE 2020-01-01
RFA1,28 MB
Range Volta enclosures for AT (Lang. : de) IP30 with installation System hollow wall no hosted-V2021
BIM Revit Objekte de-DE 2020-01-01
RFA1,27 MB -
Konformitätserklärung
Declaration
Konformitätserklärung International 2023-08-16
PDF359,72 kB
Konformitätserklärung International 2023-08-07
PDF366,52 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
TN002SPatchmodul RJ45 CAT6 STP für HutschienenmontagePreis55,27 €/ Stück * -
2
VU603NWHHybrid, volta, Unterputz, 36PLE, 1 Montageplatten, Steckdose und StahlblechtürPreis398,64 €/ Stück * -
3
VU602NWHHybrid, volta, Unterputz, 24PLE, 2 Montageplatten, Steckdose und StahlblechtürPreis407,50 €/ Stück * -
4
VZ315FFKOAX Modul (E-Dat), universal, F-Buchse / F-BuchsePreis27,28 €/ Stück * -
5
VZ00TSAusbaupaket, volta, hybrid, TrennschieberPreis39,63 €/ Stück *
Ausschreibungstext
Hybrid, volta, Hohlwand, 36PLE, 1 Montageplatten, mit Steckdose + Kunststofftür
Installationskleinverteiler für Hohlwandeinbau aus Kunststoff, geprüft nach OVE EN 61439-1/-3. Bemessungsspannung max. 400V / 50 Hz, Schutzart IP30.
Bestehend aus Kunststoff-Mauerkasten mit serienmäßigem Leitungsabfang und ausbrechbaren Leitungseinführungsschieber mit Schnappbefestigung sowie integrierter Wasserwaage. Hohlwandbefestigung mit Schnellfixierungshebel, seitlich oder oben / unten montierbar. Blendrahmen aus Stahlblech, pulverbeschichtet und eingebrannt. 15 mm Putzausgleich möglich. Lüftungstür mit nicht transparenter Kunststoffplatte zur besseren Ausbreitung des WLAN-Signals gegenüber einer Blechtür. Lüftungsschlitze unten und oben in der Kunststoffplatte, um die Verlustwärme besser abführen zu können. Frontbündig mit innenliegenden, handbedienbaren Scharnieren. Türverschluss mit frontbündiger Griffmulde und selbsttätig zurückklappendem Griff. Türanschlag rechts oder links ohne Blendrahmen-Demontage. 3-reihiger Geräteträger aus verzinktem Stahlblech. 3-reihige Geräteabdeckung aus Kunststoff für 36 (42) Module mit 46 mm Geräteschlitz, Schnellverschlussbefestigung mit 90°-Drehung an dem Leitungseinführungsschieber und an der Abschottung, an beiden Seiten serienmäßig plombierbar. Fingersichere PE/N-Klemme mit Stecktechnik in montagefreundlicher Schnapptechnik. Zur sicheren Trennung zwischen Multimediateil und Stromkreisverteilung ist eine Abschottung montiert, die gleichzeitig auch die Aufnahme für bis zu zwei Steckdosen ermöglicht. Großzügiger Montageraum mit vormontierter/n Montageplatte/n aus verzinktem Stahlblech mit 3,2mm regelmäßiger Lochung nach DIN 24041. Gerätehalter für die schraublose Befestigung von Geräten zur direkten Montage auf dem Lochblech durch einhängen oder verschrauben liegen bei.
Kabelführungsklammern können in den dafür vorgesehenen Schnellbefestigungen links und rechts eingebaut werden.
Montage auf: Hohlwand
Anzahl der Schienen: 3
Anzahl Reihen: 3
Anzahl Felder: 1
Anzahl Module: 36
Anzahl der halben Module von 17,5 mm pro Klemmenschiene: 72
Höhe: 880,50 mm
Breite: 348 mm
Tiefe: 94,50 mm
Anzahl Schranktüren: 1
Anzahl der Schlösser: 0
Werkstoff: Polystyrol (PS)
Werkstoff Montageplatte: Acrylnitril-Styrol-Acrylester (ASA)
Polycarbonat (PC)
Schutzklasse: Schutzklasse II
Stoßfestigkeit IK: IK07
IP-Klasse (Ingress Protection): IP30
Halogenfrei: Nein
Schließungstyp: Schnappverschluss
Ohne Schloss
Fabrikat : Hager oder gleichwertig
Artikel : VH603WWH
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Installationskleinverteiler für Hohlwandeinbau aus Kunststoff, geprüft nach OVE EN 61439-1/-3. Bemessungsspannung max. 400V / 50 Hz, Schutzart IP30.
Bestehend aus Kunststoff-Mauerkasten mit serienmäßigem Leitungsabfang und ausbrechbaren Leitungseinführungsschieber mit Schnappbefestigung sowie integrierter Wasserwaage. Hohlwandbefestigung mit Schnellfixierungshebel, seitlich oder oben / unten montierbar. Blendrahmen aus Stahlblech, pulverbeschichtet und eingebrannt. 15 mm Putzausgleich möglich. Lüftungstür mit nicht transparenter Kunststoffplatte zur besseren Ausbreitung des WLAN-Signals gegenüber einer Blechtür. Lüftungsschlitze unten und oben in der Kunststoffplatte, um die Verlustwärme besser abführen zu können. Frontbündig mit innenliegenden, handbedienbaren Scharnieren. Türverschluss mit frontbündiger Griffmulde und selbsttätig zurückklappendem Griff. Türanschlag rechts oder links ohne Blendrahmen-Demontage. 3-reihiger Geräteträger aus verzinktem Stahlblech. 3-reihige Geräteabdeckung aus Kunststoff für 36 (42) Module mit 46 mm Geräteschlitz, Schnellverschlussbefestigung mit 90°-Drehung an dem Leitungseinführungsschieber und an der Abschottung, an beiden Seiten serienmäßig plombierbar. Fingersichere PE/N-Klemme mit Stecktechnik in montagefreundlicher Schnapptechnik. Zur sicheren Trennung zwischen Multimediateil und Stromkreisverteilung ist eine Abschottung montiert, die gleichzeitig auch die Aufnahme für bis zu zwei Steckdosen ermöglicht. Großzügiger Montageraum mit vormontierter/n Montageplatte/n aus verzinktem Stahlblech mit 3,2mm regelmäßiger Lochung nach DIN 24041. Gerätehalter für die schraublose Befestigung von Geräten zur direkten Montage auf dem Lochblech durch einhängen oder verschrauben liegen bei.
Kabelführungsklammern können in den dafür vorgesehenen Schnellbefestigungen links und rechts eingebaut werden.
Montage auf: Hohlwand
Anzahl der Schienen: 3
Anzahl Reihen: 3
Anzahl Felder: 1
Anzahl Module: 36
Anzahl der halben Module von 17,5 mm pro Klemmenschiene: 72
Höhe: 880,50 mm
Breite: 348 mm
Tiefe: 94,50 mm
Anzahl Schranktüren: 1
Anzahl der Schlösser: 0
Werkstoff: Polystyrol (PS)
Werkstoff Montageplatte: Acrylnitril-Styrol-Acrylester (ASA)
Polycarbonat (PC)
Schutzklasse: Schutzklasse II
Stoßfestigkeit IK: IK07
IP-Klasse (Ingress Protection): IP30
Halogenfrei: Nein
Schließungstyp: Schnappverschluss
Ohne Schloss
Fabrikat : Hager oder gleichwertig
Artikel : VH603WWH
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
