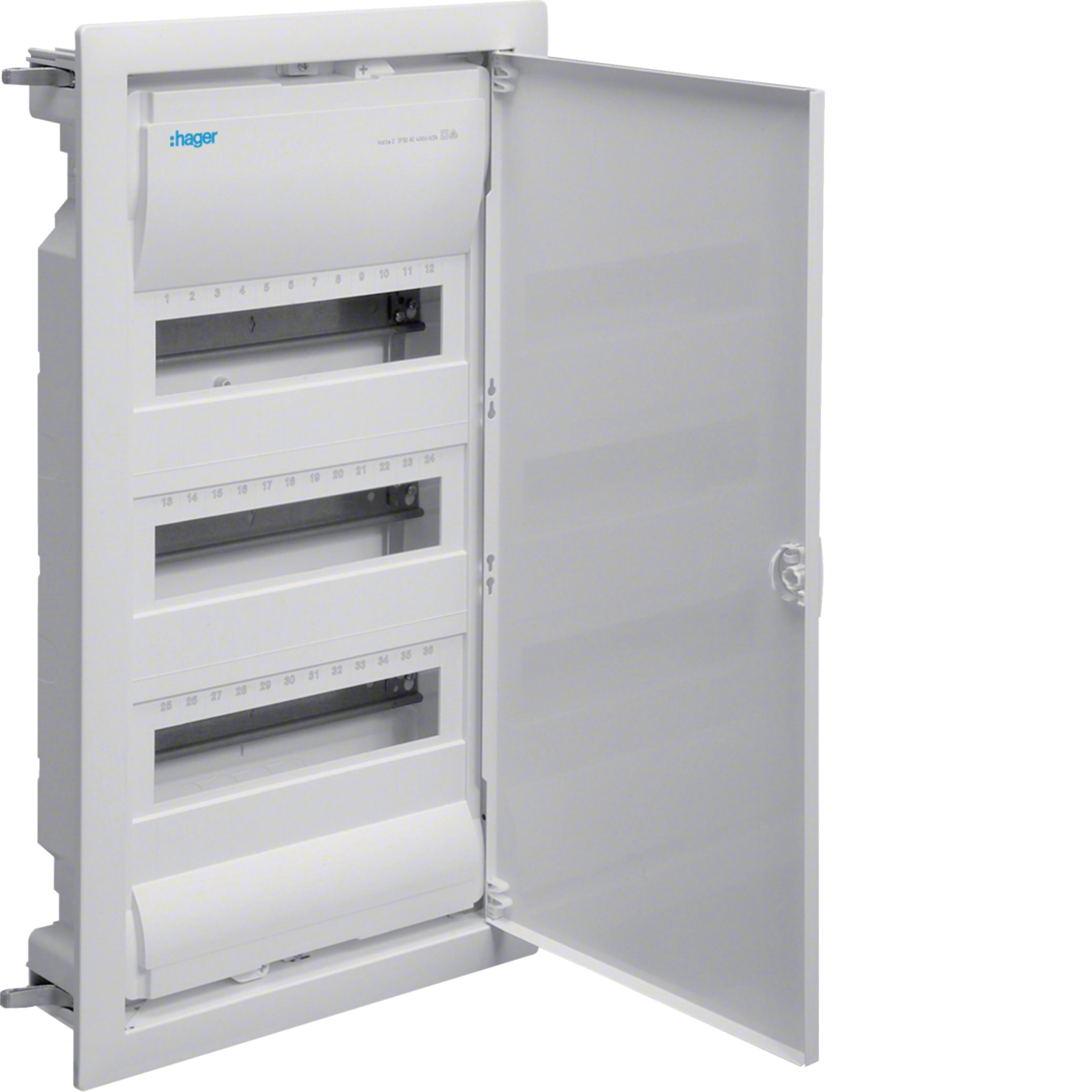

Kleinverteiler, volta, HWV, 3x12PLE, Stahlbl.tür, 595x314x87mm Ausschnittmass VH36AT
EAN
3250616614956
Marke
Hager
VPE
1 Stück
Preisgruppe
H12
Preis
138,19 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Installationskleinverteiler 4 Produkte verfügbar -
Tür/Bedienfeld 4 Produkte verfügbar -
Rangierfeld für Gehäuse 2 Produkte verfügbar -
Erweiterungspakete 2 Produkte verfügbar -
Schnellverschluss für Gehäuseabdeckungen 1 Produkte verfügbar -
Mehr sehen 15 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
-
VH602NWH
Hybrid, volta, Hohlwand, 24PLE, 2 Montageplatten, mit Steckdose + Stahlblechtür
399,99 € / Stück* -
VH602WWHHybrid, volta, Hohlwand, 24PLE, 2 Montageplatten, mit Steckdose + Kunststofftür
420,21 € / Stück* -
VH603NWHHybrid, volta, Hohlwand, 36PLE, 1 Montageplatten, mit Steckdose + Stahlblechtür
391,94 € / Stück* -
VH603WWHHybrid, volta, Hohlwand, 36PLE, 1 Montageplatten, mit Steckdose + Kunststofftür
420,21 € / Stück*
-
VZ103N
Blendrahmen, Volta, 3reihig, mit Tür, RAL 9010
76,23 € / Stück* -
VZ103WBlendrahmen, volta, mit geschlitzter Kunststofftür (Stahlblechrahmen), 3 reihig
100,79 € / Stück* -
VZ125NTür,volta,UP- und Hohlwandverteiler,Multimedia,3-reihig
42,32 € / Stück* -
VZ133NTür, Volta, UPV/HWV, mit Sichtfenster, 3-reihig
110,84 € / Stück*
-
VZ225N
Verschlussbolzen, Volta, für Abdeckung, Ersatzteil
7,14 € / Stück*
-
VZ302NSchliessung, Volta, Standard, zum Einbau in Türgriff
54,50 € / Stück*
-
VZ510NAbschottung Volta APV UPV/HWV waagerecht
7,04 € / Stück*
-
VZ113NErhöhungsrahmen, Volta, 3-reihig
46,71 € / Stück* -
VZ143NBlendrahmen, Volta, 3reihig, ohne Tür, RAL 9010
33,76 € / Stück* -
VZ602Beschriftungsfolie/-streifen,Volta,10 Stück
13,19 € / Stück* -
VZ717Beschriftungssystem, Volta, 10 Stück
8,54 € / Set*
-
VZ407Plantasche, Volta, 220x240mm, für Dokumente, klarsicht
9,43 € / Stück*
-
VZ410NVerbindungswinkel, Volta, für HWV
20,81 € / Stück*
-
VZ535Halteclip, Volta, für Stromkreistabelle
5,85 € / Stück* -
VZ538Putzschutz, Volta, 3-reihig, wiederverwendbar
10,00 € / Stück*
-
VZ406Hutschiene, Volta, abgesenkt, für Mauerkasten
4,99 € / Stück*
Technische Merkmale
Spannung
-
Nennspannung400 - 400 V
Installation, Montage
-
Geeignet für AußenbereichNein
-
Montage aufHohlwand
Elektrischer Strom
-
Nennstrom63 A
Ausstattung
-
Anzahl der Schienen3
-
Anzahl Reihen3
-
Anzahl Felder1
-
Mit SchlossNein
-
Mit NeutralleiterklemmenblockJa
-
Mit ErdungsklemmenblockJa
-
Mit MontageplatteNein
Kapazität
-
Anzahl Module36
-
Anzahl der halben Module von 17,5 mm pro Klemmenschiene72
Funktionen
-
Mit LeitungseinführungJa
Abmessungen
-
Höhe630,50 mm
-
Breite348 mm
-
Tiefe98 mm
-
Einbauhöhe596 mm
-
Einbaubreite314 mm
-
Einbautiefe89 mm
-
Breite in Teilungseinheiten12
Abdeckung, Tür
-
Anzahl Schranktüren1
-
Anzahl der Schlösser0
-
Mit transparentem Deckel/TürNein
Konnektivität
-
MontageartSchraubbefestigung
Werkstoff
-
WerkstoffKunststoff
-
RAL Nummer9010
-
FarbeReinweiß
-
Ultraviolettstrahlen beständigJa
Sicherheit
-
SchutzklasseSchutzklasse II
-
IP-Klasse (Ingress Protection)IP30
-
SchließungstypSchnappverschluss, Ohne Schloss
-
Glühdrahttest850 °C
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-

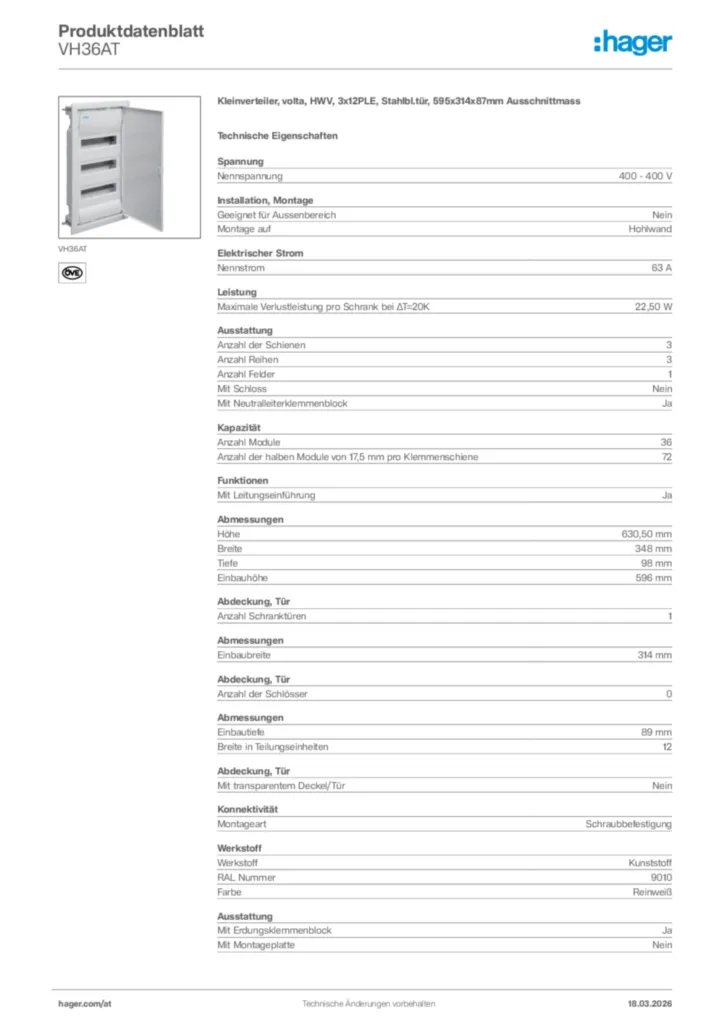

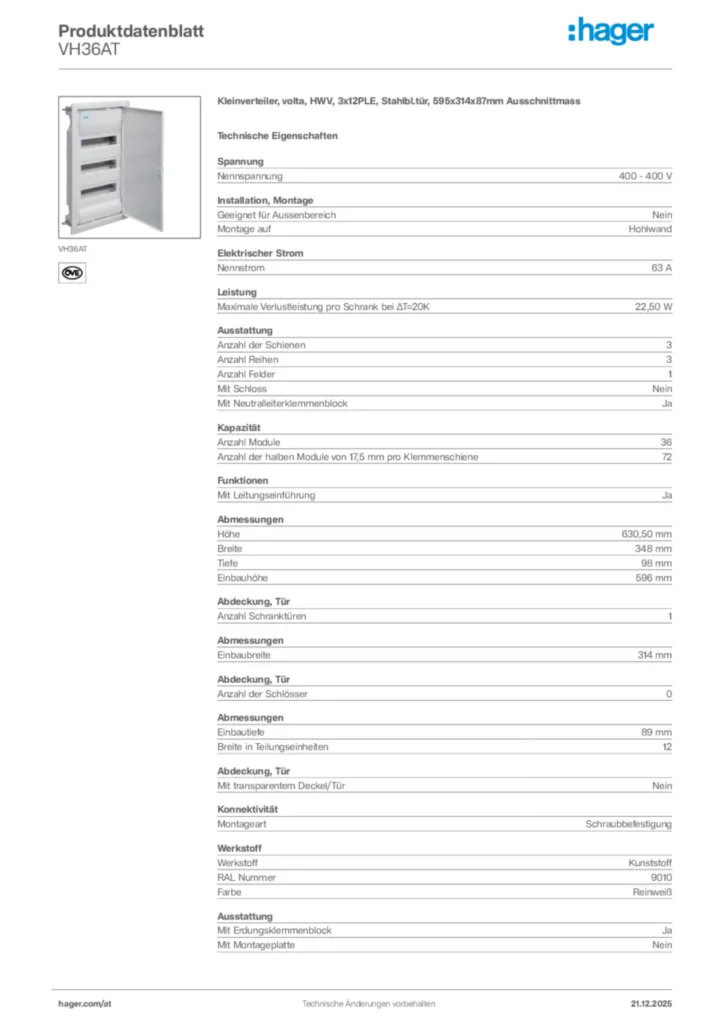

Produktbild
-
Montageanleitung
Montageanleitung für VH12AT, VH24AT, VH36AT, VH48AT - Kleinverteiler, Volta, HWV (Stand: 09.2009)
Montageanleitung de-DE 2020-01-01
PDF2,03 MB -
Bestellhilfe
Planungsvorlage Wohnungs- & Installationsverteiler
Mit dieser praktischen Checkliste Wohnungs- & Installationsverteiler ganz einfach planen (24AT003MC)
PDF1,18 MB -
Katalog
AT Partnerkatalog 2025/2026
Gültig ab 01.01.2025
PDF7,66 MB -
BIM Revit Objekte
Range : Volta. Hollow wall switchboard IP30 with DIN rail system. German - Hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,29 MB
Range : Volta. Hollow wall switchboard IP30 with DIN rail system. German - Non hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,27 MB
Range Volta enclosures for AT (Lang. : de) IP30 with installation System hollow wall hosted-V2021
BIM Revit Objekte de-DE 2020-01-01
RFA1,28 MB
Range Volta enclosures for AT (Lang. : de) IP30 with installation System hollow wall no hosted-V2021
BIM Revit Objekte de-DE 2020-01-01
RFA1,27 MB -
Konformitätserklärung
Declaration
Konformitätserklärung International 2023-08-16
PDF359,72 kB
Konformitätserklärung International 2023-08-07
PDF366,52 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
VU12ATKleinverteiler, volta, UPV, 1x12PLE, IP30, Stahlbl.tür, 340x335x90mm NischenmaßPreis77,15 €/ Stück * -
2
VU24ATKleinverteiler, volta, UPV, 2x12PLE, IP30, Stahlbl.tür, 490x335x90mm NischenmaßPreis82,43 €/ Stück * -
3
VU36ATKleinverteiler, volta, UPV, 3x12PLE, IP30, Stahlbl.tür, 615x335x90mm NischenmaßPreis114,75 €/ Stück * -
4
VU36CJGKleinverteiler, volta, UPV, 3x12PLE, IP30, Stahlbl.tür, mit 1xCJG440DPreis166,90 €/ Stück * -
5
VU48ATKleinverteiler, volta, UPV, 4x12PLE, IP30, Stahlbl.tür, 740x335x90mm NischenmaßPreis162,50 €/ Stück *
Ausschreibungstext
Kleinverteiler, volta, HWV, 3x12PLE, Stahlbl.tür, 595x314x87mm Ausschnittmass
Installationskleinverteiler Hohlwand aus Kunststoff, nach OVE EN 60670-24, geeignet zum Einsatz in Wohngebäuden nach ÖVE E 8001 - Reihe und OVE E 8101. Zum Einbau von Geräten bis 63 A mit 70 mm Einbautiefe nach Maßnorm DIN 43880, Bemessungsspannung 400V/50Hz. Schutzart IP30, Schutzklasse II schutzisoliert. Bestehend aus: Kunststoff-Mauerkasten mit serienmäßigem Leitungsabfang und ausbrechbaren Leitungseinführungsschiebern mit Schnappbefestigung sowie integrierter Wasserwaage. Hohlwandbefestigung mit Schnellfixierungshebel, seitlich oder oben/unten montierbar. Geräteträger aus verzinktem Stahlblech, Hutschienen einzeln isoliert einbaubar. Geräteabdeckung aus Kunststoff mit 46 mm Geräteschlitz, Schnellverschlussbefestigung mit 90° Drehung, serienmäßig plombierbar. Verdrehbarer Blendrahmen mit Tür aus Stahlblech, pulverbeschichtet und eingebrannt, mit 15 mm Putzausgleich. Tür, frontbündig mit innenliegenden handbedienbaren Scharnieren. Türverschluss mit frontbündiger Griffmulde und selbsttätig zurückklappendem Griff, Türanschlag rechts oder links ohne Blendrahmendemontage. Serienmäßige Schaltplanbefestigung in der Tür und sowie integrierter seitlicher Leitungsführungskanal mit Kabelhalteklammern.
Montage auf: Hohlwand
Anzahl der Schienen: 3
Anzahl Reihen: 3
Anzahl Felder: 1
Anzahl Module: 36
Anzahl der halben Module von 17,5 mm pro Klemmenschiene: 72
Höhe: 630,50 mm
Breite: 348 mm
Tiefe: 98 mm
Anzahl Schranktüren: 1
Anzahl der Schlösser: 0
Werkstoff: Kunststoff
Schutzklasse: Schutzklasse II
IP-Klasse (Ingress Protection): IP30
Halogenfrei: Nein
Schließungstyp: Schnappverschluss
Ohne Schloss
Fabrikat : Hager oder gleichwertig
Artikel : VH36AT
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Installationskleinverteiler Hohlwand aus Kunststoff, nach OVE EN 60670-24, geeignet zum Einsatz in Wohngebäuden nach ÖVE E 8001 - Reihe und OVE E 8101. Zum Einbau von Geräten bis 63 A mit 70 mm Einbautiefe nach Maßnorm DIN 43880, Bemessungsspannung 400V/50Hz. Schutzart IP30, Schutzklasse II schutzisoliert. Bestehend aus: Kunststoff-Mauerkasten mit serienmäßigem Leitungsabfang und ausbrechbaren Leitungseinführungsschiebern mit Schnappbefestigung sowie integrierter Wasserwaage. Hohlwandbefestigung mit Schnellfixierungshebel, seitlich oder oben/unten montierbar. Geräteträger aus verzinktem Stahlblech, Hutschienen einzeln isoliert einbaubar. Geräteabdeckung aus Kunststoff mit 46 mm Geräteschlitz, Schnellverschlussbefestigung mit 90° Drehung, serienmäßig plombierbar. Verdrehbarer Blendrahmen mit Tür aus Stahlblech, pulverbeschichtet und eingebrannt, mit 15 mm Putzausgleich. Tür, frontbündig mit innenliegenden handbedienbaren Scharnieren. Türverschluss mit frontbündiger Griffmulde und selbsttätig zurückklappendem Griff, Türanschlag rechts oder links ohne Blendrahmendemontage. Serienmäßige Schaltplanbefestigung in der Tür und sowie integrierter seitlicher Leitungsführungskanal mit Kabelhalteklammern.
Montage auf: Hohlwand
Anzahl der Schienen: 3
Anzahl Reihen: 3
Anzahl Felder: 1
Anzahl Module: 36
Anzahl der halben Module von 17,5 mm pro Klemmenschiene: 72
Höhe: 630,50 mm
Breite: 348 mm
Tiefe: 98 mm
Anzahl Schranktüren: 1
Anzahl der Schlösser: 0
Werkstoff: Kunststoff
Schutzklasse: Schutzklasse II
IP-Klasse (Ingress Protection): IP30
Halogenfrei: Nein
Schließungstyp: Schnappverschluss
Ohne Schloss
Fabrikat : Hager oder gleichwertig
Artikel : VH36AT
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
