Kleinverteiler, volta, UPV, 1x12PLE, IP30, Stahlbl.tür, 340x335x90mm Nischenmaß VU12AT
EAN
3250616614895
Marke
Hager
VPE
1 Stück
Preisgruppe
H12
Preis
77,15 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Abdeckung für Verteilerfeld 1 Produkte verfügbar -
Tür/Bedienfeld 2 Produkte verfügbar -
Rangierfeld für Gehäuse 2 Produkte verfügbar -
Erweiterungspakete 2 Produkte verfügbar -
Schnellverschluss für Gehäuseabdeckungen 1 Produkte verfügbar -
Mehr sehen 11 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
-
VZ221N
Geräteabdeckung Volta UPV/HWV 1-reihig
19,85 € / Stück*
-
VZ121N
Tür, Volta, UPV/HWV, 1-reihig, Stahlblech
27,65 € / Stück* -
VZ131NTür, Volta, UPV/HWV, mit Sichtfenster, 1-reihig
75,48 € / Stück*
-
VZ225N
Verschlussbolzen, Volta, für Abdeckung, Ersatzteil
7,14 € / Stück*
-
VZ302NSchliessung, Volta, Standard, zum Einbau in Türgriff
54,50 € / Stück*
-
VZ111NErhöhungsrahmen, Volta, 1-reihig
31,53 € / Stück* -
VZ141NBlendrahmen, Volta, 1reihig, ohne Tür, RAL 9010
22,31 € / Stück* -
VZ602Beschriftungsfolie/-streifen,Volta,10 Stück
13,19 € / Stück*
-
VZ407Plantasche, Volta, 220x240mm, für Dokumente, klarsicht
9,43 € / Stück*
-
VZ410NVerbindungswinkel, Volta, für HWV
20,81 € / Stück*
-
VZ535Halteclip, Volta, für Stromkreistabelle
5,85 € / Stück* -
VZ536Putzschutz, Volta, 1-reihig, wiederverwendbar
6,01 € / Stück*
-
VZ406Hutschiene, Volta, abgesenkt, für Mauerkasten
4,99 € / Stück*

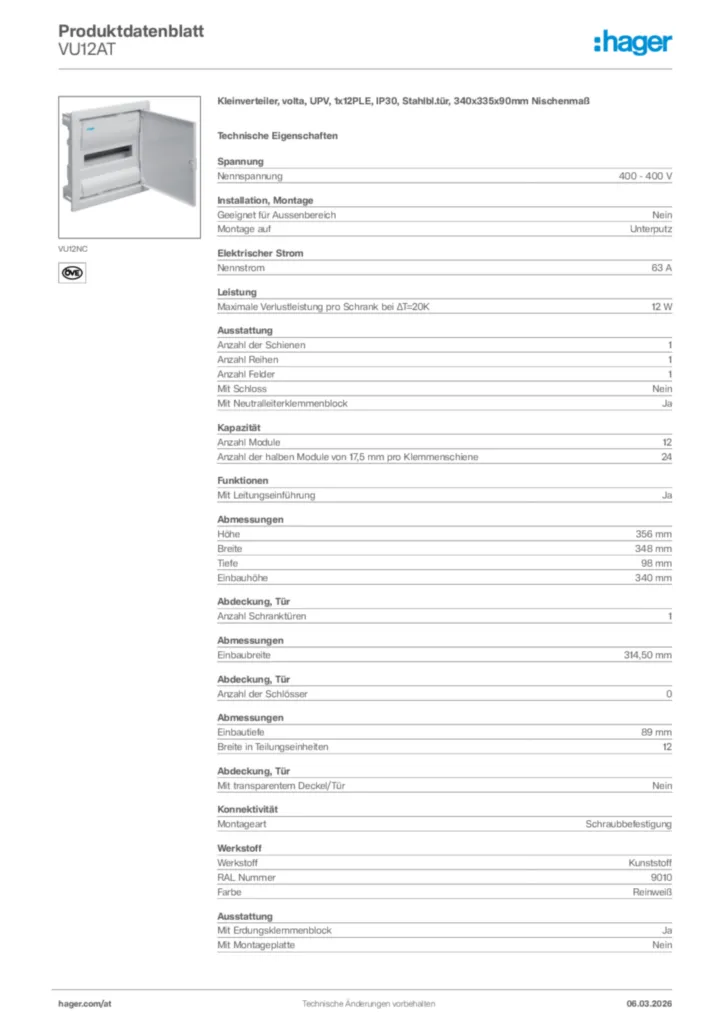

Technische Merkmale
Spannung
-
Nennspannung400 - 400 V
Installation, Montage
-
Geeignet für AußenbereichNein
-
Montage aufUnterputz
Elektrischer Strom
-
Nennstrom63 A
Ausstattung
-
Anzahl der Schienen1
-
Anzahl Reihen1
-
Anzahl Felder1
-
Mit SchlossNein
-
Mit NeutralleiterklemmenblockJa
-
Mit ErdungsklemmenblockJa
-
Mit MontageplatteNein
Kapazität
-
Anzahl Module12
-
Anzahl der halben Module von 17,5 mm pro Klemmenschiene24
Funktionen
-
Mit LeitungseinführungJa
Abmessungen
-
Höhe356 mm
-
Breite348 mm
-
Tiefe98 mm
-
Einbauhöhe340 mm
-
Einbaubreite314,50 mm
-
Einbautiefe89 mm
-
Breite in Teilungseinheiten12
Abdeckung, Tür
-
Anzahl Schranktüren1
-
Anzahl der Schlösser0
-
Mit transparentem Deckel/TürNein
Konnektivität
-
MontageartSchraubbefestigung
Werkstoff
-
WerkstoffKunststoff
-
RAL Nummer9010
-
FarbeReinweiß
-
Ultraviolettstrahlen beständigJa
Sicherheit
-
SchutzklasseSchutzklasse II
-
IP-Klasse (Ingress Protection)IP30
-
SchließungstypSchnappverschluss, Ohne Schloss
-
Glühdrahttest650 °C
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-
Bedienungsanleitung
Bedienungsanleitung International 2024-11-21
PDF9,98 MB -
Bestellhilfe
Planungsvorlage Wohnungs- & Installationsverteiler
Mit dieser praktischen Checkliste Wohnungs- & Installationsverteiler ganz einfach planen (24AT003MC)
PDF1,18 MB -
Katalog
AT Partnerkatalog 2025/2026
Gültig ab 01.01.2025
PDF7,66 MB -
BIM Revit Objekte
Range : Volta. Flush mounted switchboard IP30 with DIN rail system. German - Hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,30 MB
Range : Volta. Flush mounted switchboard IP30 with DIN rail system. German - Non hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,28 MB
Range Volta enclosures for AT (Lang. : de) IP30 with installation System flush mounted hosted-V2021
BIM Revit Objekte de-DE 2020-01-01
RFA1,29 MB
Range Volta enclosures for AT (Lang. : de) IP30 with installation System flush mounted no hosted-V2021
BIM Revit Objekte de-DE 2020-01-01
RFA1,28 MB -
Konformitätserklärung
Declaration
Konformitätserklärung International 2023-08-16
PDF359,72 kB
Konformitätserklärung International 2023-08-07
PDF366,52 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
VU24ATKleinverteiler, volta, UPV, 2x12PLE, IP30, Stahlbl.tür, 490x335x90mm NischenmaßPreis82,43 €/ Stück * -
2
VU36ATKleinverteiler, volta, UPV, 3x12PLE, IP30, Stahlbl.tür, 615x335x90mm NischenmaßPreis114,75 €/ Stück * -
3
VU36CJGKleinverteiler, volta, UPV, 3x12PLE, IP30, Stahlbl.tür, mit 1xCJG440DPreis166,90 €/ Stück * -
4
VU48ATKleinverteiler, volta, UPV, 4x12PLE, IP30, Stahlbl.tür, 740x335x90mm NischenmaßPreis162,50 €/ Stück * -
5
VU60ATKleinverteiler, volta, UPV, 5x12PLE, IP30, Stahlbl.tür, 865x335x90mm NischenmaßPreis217,42 €/ Stück *
Ausschreibungstext
Kleinverteiler, volta, UPV, 1x12PLE, IP30, Stahlbl.tür, 340x335x90mm Nischenmaß
Installationskleinverteiler Unterputz aus Kunststoff, zertifiziert nach OVE EN 61439-1/-3. Der Verteiler ist außerdem geprüft nach OVE EN 60670-24 und DIN 43871, geeignet für den Einsatz in Wohngebäuden nach OVE E 8015. Zum Einbau von Geräten bis 63 A mit 70 mm Einbautiefe nach Maßnorm DIN 43880, Bemessungsspannung 400V/50Hz. Schutzart IP30, Schutzklasse II schutzisoliert. Bestehend aus: Kunststoff-Mauerkasten mit serienmäßigem Leitungsabfang und ausbrechbaren Leitungseinführungsschiebern mit Schnappbefestigung, integrierter Wasserwaage und verzinkten Stahlblech-Befestigungslaschen. Geräteträger aus verzinktem Stahlblech, Hutschienen einzeln isoliert einbaubar. Geräteabdeckung aus Kunststoff mit 46 mm Geräteschlitz, Schnellverschlussbefestigung mit 90° Drehung, serienmäßig plombierbar. Verdrehbarer Blendrahmen mit Tür aus Stahlblech, pulverbeschichtet und eingebrannt, mit 15 mm Putzausgleich. Tür, frontbündig mit innenliegenden handbedienbaren Scharnieren. Türverschluss mit frontbündiger Griffmulde und selbsttätig zurückklappendem Griff, Türanschlag rechts oder links ohne Blendrahmendemontage. Serienmäßige Schaltplanbefestigung in der Tür und integrierter seitlicher Leitungsführungskanal mit Kabelhalteklammern. Fingersichere PE und N-Klemme in montagefreundlicher QuickConnect Technik.
Montage auf: Unterputz
Anzahl der Schienen: 1
Anzahl Reihen: 1
Anzahl Felder: 1
Anzahl Module: 12
Anzahl der halben Module von 17,5 mm pro Klemmenschiene: 24
Höhe: 356 mm
Breite: 348 mm
Tiefe: 98 mm
Anzahl Schranktüren: 1
Anzahl der Schlösser: 0
Werkstoff: Kunststoff
Schutzklasse: Schutzklasse II
IP-Klasse (Ingress Protection): IP30
Halogenfrei: Nein
Schließungstyp: Schnappverschluss
Ohne Schloss
Fabrikat : Hager oder gleichwertig
Artikel : VU12AT
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Installationskleinverteiler Unterputz aus Kunststoff, zertifiziert nach OVE EN 61439-1/-3. Der Verteiler ist außerdem geprüft nach OVE EN 60670-24 und DIN 43871, geeignet für den Einsatz in Wohngebäuden nach OVE E 8015. Zum Einbau von Geräten bis 63 A mit 70 mm Einbautiefe nach Maßnorm DIN 43880, Bemessungsspannung 400V/50Hz. Schutzart IP30, Schutzklasse II schutzisoliert. Bestehend aus: Kunststoff-Mauerkasten mit serienmäßigem Leitungsabfang und ausbrechbaren Leitungseinführungsschiebern mit Schnappbefestigung, integrierter Wasserwaage und verzinkten Stahlblech-Befestigungslaschen. Geräteträger aus verzinktem Stahlblech, Hutschienen einzeln isoliert einbaubar. Geräteabdeckung aus Kunststoff mit 46 mm Geräteschlitz, Schnellverschlussbefestigung mit 90° Drehung, serienmäßig plombierbar. Verdrehbarer Blendrahmen mit Tür aus Stahlblech, pulverbeschichtet und eingebrannt, mit 15 mm Putzausgleich. Tür, frontbündig mit innenliegenden handbedienbaren Scharnieren. Türverschluss mit frontbündiger Griffmulde und selbsttätig zurückklappendem Griff, Türanschlag rechts oder links ohne Blendrahmendemontage. Serienmäßige Schaltplanbefestigung in der Tür und integrierter seitlicher Leitungsführungskanal mit Kabelhalteklammern. Fingersichere PE und N-Klemme in montagefreundlicher QuickConnect Technik.
Montage auf: Unterputz
Anzahl der Schienen: 1
Anzahl Reihen: 1
Anzahl Felder: 1
Anzahl Module: 12
Anzahl der halben Module von 17,5 mm pro Klemmenschiene: 24
Höhe: 356 mm
Breite: 348 mm
Tiefe: 98 mm
Anzahl Schranktüren: 1
Anzahl der Schlösser: 0
Werkstoff: Kunststoff
Schutzklasse: Schutzklasse II
IP-Klasse (Ingress Protection): IP30
Halogenfrei: Nein
Schließungstyp: Schnappverschluss
Ohne Schloss
Fabrikat : Hager oder gleichwertig
Artikel : VU12AT
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
