Multimedia, volta, HWV, 5-reihig, mit geschlitzter Stahlblechtür VH60NW
Der Hager volta Kleinverteiler für Hohlwände, 5-reihig mit geschlitzter Stahlblechtür, eignet sich ideal als Multimediaverteiler. Dieser Installationsverteiler unterstützt eine effiziente Multimedia-Verkabelung und -verteilung. Dank der schlitzten Tür kann eine verbesserte des WLAN-Signal erreicht werden, was die Sicherheit und Langlebigkeit der installierten Komponenten erhöht.
EAN
3250616480285
Marke
Hager
VPE
1 Stück
Preisgruppe
H12
Preis
397,34 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Montagezubehör 2 Produkte verfügbar -
Installationskleinverteiler 4 Produkte verfügbar -
Montageplatte für Verteilergehäuse 1 Produkte verfügbar -
Tür/Bedienfeld 3 Produkte verfügbar -
Erweiterungspakete 1 Produkte verfügbar -
Steckdose für Reiheneinbau 3 Produkte verfügbar
Optionales Zubehör
-
VH602NWH
Hybrid, volta, Hohlwand, 24PLE, 2 Montageplatten, mit Steckdose + Stahlblechtür
399,99 € / Stück* -
VH603NWHHybrid, volta, Hohlwand, 36PLE, 1 Montageplatten, mit Steckdose + Stahlblechtür
391,94 € / Stück* -
VH603WWHHybrid, volta, Hohlwand, 36PLE, 1 Montageplatten, mit Steckdose + Kunststofftür
420,21 € / Stück* -
VH602WWHHybrid, volta, Hohlwand, 24PLE, 2 Montageplatten, mit Steckdose + Kunststofftür
420,21 € / Stück*
-
VZ00LK
Montageplatte, volta, segmentiert, 95x265 mm, mit Schrauben
15,40 € / Stück*
-
VZ105N
Blendrahmen, Volta, 5reihig, mit Tür, RAL 9010
124,11 € / Stück* -
VZ105WBlendrahmen, volta, mit geschlitzter Kunststofftür (Stahlblechrahmen), 5 reihig
149,75 € / Stück* -
VZ105WNBlendrahmen, Volta, 5reihig, mit Tür, RAL9016
183,13 € / Stück*
-
VZ00HD
Ausbaupaket, volta, hybrid, Steckdose Schuko mit Euroadapter
29,72 € / Stück*
-
VZ00AS
Schuko-Steckdose, universal, 3fach drehbar, geschraubt, Hutschienenmontage
116,08 € / Stück* -
VZ00UPSchuko-Steckdose, volta, 3fach, drehbar, für UPV im Austausch eines Schiebers
111,39 € / Stück* -
VZ00HWSchuko-Steckdose, volta, 3fach, drehbar, für HWV im Austausch eines Schiebers
111,39 € / Stück*
-
VZ225AGeräteabdeckung Volta UPV/HWV 5-reihig
47,91 € / Stück*
-
VZ314RJRJ45 Modul (E-Dat), universal, C6, ISO A, 10GBit Ethernet (IEEE 802.3an), 180°
25,64 € / Stück* -
VZ315FFKOAX Modul (E-Dat), universal, F-Buchse / F-Buchse
24,79 € / Stück* -
VZ314BLBlind Modul (E-Dat), universal, zur Abdeckung nicht benötigter Modulfelder
5,94 € / Stück* -
VZ00EAEuroadapter, universal, Einsatz für Schutzkontaktabdeckung
10,88 € / Stück* -
VZ555NTraggerüst Volta UPV 5-reihig Verteilerschrank
61,09 € / Stück*
-
VZ717Beschriftungssystem, Volta, 10 Stück
8,54 € / Set*
-
FZ06MKPatch-Panel 6-fach, für Keystone, ohne Module, für Hutschiene oder geschraubt
47,64 € / Stück* -
FZ12MKPatch-Panel, univ., 12-fach, für Keystone, o. Module, für Hutschiene/geschraubt
61,97 € / Stück* -
FZ12MMOPatch-Panel, univers 12-fach (E-Dat) ohne Module, für Hutschiene oder geschraubt
61,97 € / Stück* -
VZ02MMMultimedia-Halter, universal, weiß, 2-fach, Kunststoff, für Montageplatten
25,49 € / Paar*
-
VZ407Plantasche, Volta, 220x240mm, für Dokumente, klarsicht
9,43 € / Stück*
-
VZ410NVerbindungswinkel, Volta, für HWV
20,81 € / Stück*
-
VZ302NSchliessung, Volta, Standard, zum Einbau in Türgriff
54,50 € / Stück*
Technische Merkmale
Spannung
-
Nennspannung400 - 400 V
Installation, Montage
-
Geeignet für AussenbereichNein
-
Montage aufHohlwand
Leistung
-
Maximale Verlustleistung pro Schrank bei ΔT=20K12 W
Ausstattung
-
Anzahl der Schienen1
-
Anzahl Reihen5
-
Anzahl Felder1
-
Mit SchlossNein
-
Mit NeutralleiterklemmenblockNein
-
Mit ErdungsklemmenblockNein
-
Mit MontageplatteJa
Kapazität
-
Anzahl Module60
-
Anzahl der halben Module von 17,5 mm pro Klemmenschiene120
Funktionen
-
Mit LeitungseinführungJa
Abmessungen
-
Höhe880,50 mm
-
Breite348 mm
-
Tiefe94,50 mm
-
Einbauhöhe846 mm
-
Einbaubreite314 mm
-
Einbautiefe90 mm
-
Breite in Teilungseinheiten12
Abdeckung, Tür
-
Anzahl Schranktüren1
-
Anzahl der Schlösser0
-
Mit transparentem Deckel/TürNein
Konnektivität
-
MontageartSchraubbefestigung
Werkstoff
-
RAL Nummer9010
-
FarbeReinweiß
-
Werkstoff MontageplatteAcrylnitril-Styrol-Acrylester (ASA), Polycarbonat (PC)
-
Ultraviolettstrahlen beständigNein
Sicherheit
-
SchutzklasseSchutzklasse II
-
Stoßfestigkeit IKIK05
-
IP-Klasse (Ingress Protection)IP30
-
SchließungstypSchnappverschluss, Ohne Schloss
-
Glühdrahttest850 °C
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-
Product datasheet

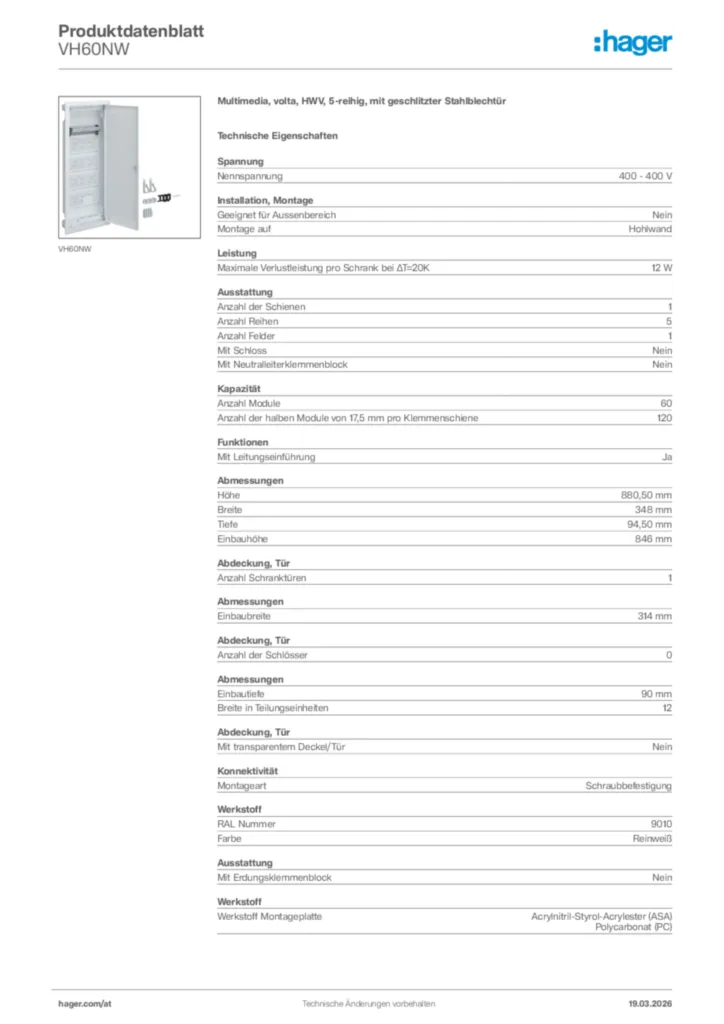

Hager Produktdatenblatt VH60NW
Multimedia, volta, HWV, 5-reihig, mit geschlitzter Stahlblechtür
PDF -
Bedienungsanleitung
Bedienungsanleitung International 2025-01-31
PDF9,70 MB -
Technische Broschüre
Technische Broschüre de-AT 2022-09-29
PDF9,49 MB -
Bestellhilfe
Planungsvorlage Wohnungs- & Installationsverteiler
Mit dieser praktischen Checkliste Wohnungs- & Installationsverteiler ganz einfach planen (24AT003MC)
PDF1,18 MB -
BIM Revit Objekte
Range : Volta. Hollow wall switchboard without DIN rail system. German - Hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,32 MB
Range : Volta. Hollow wall switchboard without DIN rail system. German - Non hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,30 MB
Range Volta enclosures for AT (Lang. : de) IP30 empty hollow wall hosted-V2021
BIM Revit Objekte de-DE 2020-01-01
RFA1,27 MB
Range Volta enclosures for AT (Lang. : de) IP30 empty hollow wall no hosted-V2021
BIM Revit Objekte de-DE 2020-01-01
RFA1,25 MB -
Konformitätserklärung
CE Declaration Volta Multimedia
Konformitätserklärung International 2020-09-07
PDF1,80 MB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
VZ103WVBlendrahmen, Volta, 3reihig, mit geschlitzter Stahlblechtür, RAL9016Preis134,39 €/ Stück * -
2
VZ104WVBlendrahmen, Volta, 4reihig, mit geschlitzter Stahlblechtür, RAL9016Preis150,94 €/ Stück * -
3
VZ103VBlendrahmen, Volta, 3reihig, mit geschlitzter StahlblechtürPreis76,23 €/ Stück * -
4
VZ105WVBlendrahmen, Volta, 5reihig, mit geschlitzter Stahlblechtür, RAL9016Preis183,13 €/ Stück * -
5
VZ105NBlendrahmen, Volta, 5reihig, mit Tür, RAL 9010Preis124,11 €/ Stück *
Ausschreibungstext
Multimedia, volta, HWV, 5-reihig, mit geschlitzter Stahlblechtür
Installationskleinverteiler Hohlwand aus Kunststoff, nach OVE EN 61439-1/-3, geeignet zum Einsatz in Wohngebäuden nach OVE E 1815 und zum Einbau von schutzisolierten VDI Komponenten. Schutzart IP30, Schutzklasse II schutzisoliert.
Bestehend aus: Kunststoff-Mauerkasten mit serienmäßigem Leitungsabfang, ausbrechbaren Leitungseinführungsschieber mit Schnappbefestigung und integrierter Wasserwaage. Hohlwandbefestigung mit Schnellfixierungshebel, seitlich oder oben/unten montierbar. Verdrehbarer Blendrahmen mit Lüftungstür aus Stahlblech, pulverbeschichtet und eingebrannt, mit 15 mm Putzausgleich. Lüftungstür, frontbündig mit innenliegenden handbedienbaren Scharnieren. Türverschluss mit frontbündiger Griffmulde und selbsttätig zurückklappendem Griff, Türanschlag rechts oder links ohne Blendrahmen-Demontage.
Oberer Anschlussraum: Patch Panel und DIN-Hutschiene isoliert aufgerastet zur Aufnahme von unterschiedlichen Kommunikationsmodulen, für den geforderten Funktionspotentialausgleich nach EN 50310 sind am Patch Panel 2 Schraubbefestigungen vorhanden. Beschriftungsmöglichkeit mit beiliegendem Bezeichnungsstreifen zur Portbeschriftung. Vormontierte gelochte Montageplatten aus verzinktem Stahlblech mit 3,2 mm Lochung sind eingebaut. Ein Universalhaltebügel kann für die schraublose Befestigung von VDI-Komponenten direkt auf dem Lochblech eingehängt werden.
Im unteren Anschlussraum ist eine 3-fach Schutzkontaktsteckdose (90° drehbar) montiert. Die Steckdosen sind mit einer beiliegenden Schutzkontaktabdeckung zur Einhaltung der Schutzklasse II bestückbar.
Hinweis: Ein Überspannungsschutzmodul Typ 3 kann direkt angeschlossen werden (nicht enthalten).
Montage auf: Hohlwand
Anzahl der Schienen: 1
Anzahl Reihen: 5
Anzahl Felder: 1
Anzahl Module: 60
Anzahl der halben Module von 17,5 mm pro Klemmenschiene: 120
Höhe: 880,50 mm
Breite: 348 mm
Tiefe: 94,50 mm
Anzahl Schranktüren: 1
Anzahl der Schlösser: 0
Werkstoff Montageplatte: Acrylnitril-Styrol-Acrylester (ASA)
Polycarbonat (PC)
Schutzklasse: Schutzklasse II
Stoßfestigkeit IK: IK05
IP-Klasse (Ingress Protection): IP30
Halogenfrei: Nein
Schließungstyp: Schnappverschluss
Ohne Schloss
Fabrikat : Hager oder gleichwertig
Artikel : VH60NW
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Installationskleinverteiler Hohlwand aus Kunststoff, nach OVE EN 61439-1/-3, geeignet zum Einsatz in Wohngebäuden nach OVE E 1815 und zum Einbau von schutzisolierten VDI Komponenten. Schutzart IP30, Schutzklasse II schutzisoliert.
Bestehend aus: Kunststoff-Mauerkasten mit serienmäßigem Leitungsabfang, ausbrechbaren Leitungseinführungsschieber mit Schnappbefestigung und integrierter Wasserwaage. Hohlwandbefestigung mit Schnellfixierungshebel, seitlich oder oben/unten montierbar. Verdrehbarer Blendrahmen mit Lüftungstür aus Stahlblech, pulverbeschichtet und eingebrannt, mit 15 mm Putzausgleich. Lüftungstür, frontbündig mit innenliegenden handbedienbaren Scharnieren. Türverschluss mit frontbündiger Griffmulde und selbsttätig zurückklappendem Griff, Türanschlag rechts oder links ohne Blendrahmen-Demontage.
Oberer Anschlussraum: Patch Panel und DIN-Hutschiene isoliert aufgerastet zur Aufnahme von unterschiedlichen Kommunikationsmodulen, für den geforderten Funktionspotentialausgleich nach EN 50310 sind am Patch Panel 2 Schraubbefestigungen vorhanden. Beschriftungsmöglichkeit mit beiliegendem Bezeichnungsstreifen zur Portbeschriftung. Vormontierte gelochte Montageplatten aus verzinktem Stahlblech mit 3,2 mm Lochung sind eingebaut. Ein Universalhaltebügel kann für die schraublose Befestigung von VDI-Komponenten direkt auf dem Lochblech eingehängt werden.
Im unteren Anschlussraum ist eine 3-fach Schutzkontaktsteckdose (90° drehbar) montiert. Die Steckdosen sind mit einer beiliegenden Schutzkontaktabdeckung zur Einhaltung der Schutzklasse II bestückbar.
Hinweis: Ein Überspannungsschutzmodul Typ 3 kann direkt angeschlossen werden (nicht enthalten).
Montage auf: Hohlwand
Anzahl der Schienen: 1
Anzahl Reihen: 5
Anzahl Felder: 1
Anzahl Module: 60
Anzahl der halben Module von 17,5 mm pro Klemmenschiene: 120
Höhe: 880,50 mm
Breite: 348 mm
Tiefe: 94,50 mm
Anzahl Schranktüren: 1
Anzahl der Schlösser: 0
Werkstoff Montageplatte: Acrylnitril-Styrol-Acrylester (ASA)
Polycarbonat (PC)
Schutzklasse: Schutzklasse II
Stoßfestigkeit IK: IK05
IP-Klasse (Ingress Protection): IP30
Halogenfrei: Nein
Schließungstyp: Schnappverschluss
Ohne Schloss
Fabrikat : Hager oder gleichwertig
Artikel : VH60NW
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
