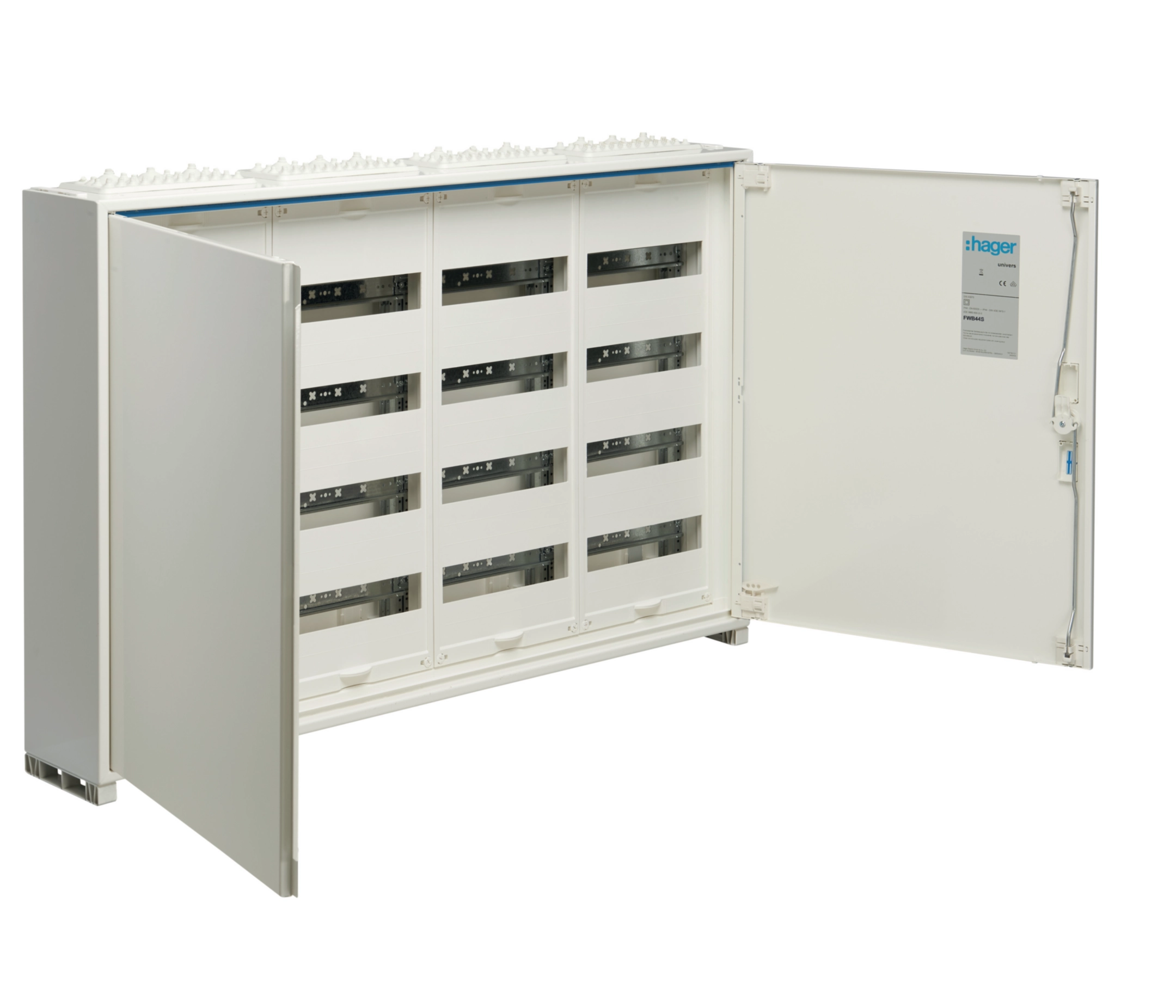

Feldverteiler AP,univers,IP44,SKII,192PLE,4x4Reihen 650x1050x161mm,m.Tür,QS,QC FWQ44P
EAN
3250612738274
Marke
Hager
VPE
1 Stück
Preisgruppe
H15
Preis
1 209,42 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Rangierkanalabdeckung für Leitungsführungskanal 1 Produkte verfügbar -
Einführungsflansch für Gehäuse 4 Produkte verfügbar -
Abdeckung für Verteilerfeld 3 Produkte verfügbar -
Tür/Bedienfeld 3 Produkte verfügbar -
Rangierfeld für Gehäuse 7 Produkte verfügbar -
Mehr sehen 44 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
-
FZ428
Leitungseinführung, univers, IP44/54, auf Rückseite, T 160 / 205mm
34,46 € / Stück* -
FZ460NLeitungseinführung, univers, IP44/54, 6 x M16, 2 x M20, 2 x M16/25 1 x M25/40/50
38,97 € / Stück* -
FZ466NLeitungseinführung, univers, IP44/54, mit 15 x M16 und 4 x M20 Vorprägungen
38,97 € / Stück* -
FZ468NLeitungseinführung, univers, IP44/54, ohne Vorprägungen
38,97 € / Stück*
-
UM00S1
Abdeckungenset für Multimedia Kit, für Patch-Panel und für 3-fach-Steckdose
55,97 € / Stück* -
UM00S2Abdeckung oben/unten für Patch-Panelmodule
29,40 € / Stück* -
UM00S3Abdeckung oben/unten für 3-fach-Steckdose
29,40 € / Stück*
-
FZ12MK
Patch-Panel, univ., 12-fach, für Keystone, o. Module, für Hutschiene/geschraubt
61,97 € / Stück* -
FZ12MMPatch-Panel, univers 12-fach(E-Dat) inkl 6xRJ45 Module, f.Hutschiene/geschraubt
157,49 € / Stück* -
FZ12MMOPatch-Panel, univers 12-fach (E-Dat) ohne Module, für Hutschiene oder geschraubt
61,97 € / Stück* -
UM00K3Patchpanel für 10 Patchmodule RJ45 und für 2 Integro flow Einsätze
33,23 € / Stück* -
UM00K4Patchpanel für 24 Patchmodule RJ45
33,23 € / Stück* -
UM00K5Patch-Panel Keystone, 250mm Breite
33,23 € / Stück* -
UM00K8Patchpanel für 2x Berker Integro Flow Steckdosen mit 10x Keystone
33,23 € / Stück*
-
FZ597NSchließung, univers, mit 2 Schlüsseln, für Schrank IP44/54, Schließ-Nr. 1242E
27,47 € / Stück* -
FZ821NSchließung,univers,Vierkant8mm mit Plombierdeckel,f.Schrank IP44,mit 1 Schlüssel
37,21 € / Stück* -
FZ822NSchließung,univers,Vierkant7mm mit Plombierdeckel,f.Schrank IP44,mit 1 Schlüssel
37,21 € / Stück* -
FZ823NSchließung, univers, Kunststoff Schlitz mit Plombierdeckel für Schrank IP44
24,84 € / Stück* -
FZ824NSchließung, univers, Schließ-Nr.1242E m.Plombierdeckel und 2 Schlüsseln
61,40 € / Stück*
-
FZ791NLackstift, 9ml, Farbe RAL 9010
18,47 € / Stück*
-
KXA04LHDurchgangsklemme-Phase 4mm², 800V-32A, Schraubtechnik
1,24 € / Stück*
-
UZ40F2Abschottung senkrecht für Feldverteiler Aufputz 650mm hoch, mit Kabelkanal
18,86 € / Stück* -
ZZ10HAbschottung, univers Z, waagerecht, 1-feldrig breit
14,21 € / Stück*
-
KN00AKlemmenträger QC Universaladapter
4,76 € / Stück*
-
FZ401Verschlußstopfen, univers, Reparaturset
15,77 € / Stück* -
FZ850SKabelabfangschiene, univers, 1-feldig, C-Profil 30x15x100mm, Schlitzweite 16mm
23,99 € / Stück*
-
FZ794Plantasche, Klarsicht, DIN A4, selbstklebend
4,31 € / Stück*
-
FZ803BBefestigungslaschen, univers, für Schrank IP44 / IP54, außen
19,64 € / Set* -
UZ01A2Haubenturm-Oberteil, universZ, niedriges Niveau
1,84 € / Stück* -
UZ25V1Leitungsklammer, universN, groß, 20 Teile
40,11 € / Stück* -
UZ25V2Leitungsklammer, universN, klein, 20 Teile
37,55 € / Stück* -
VZ340Befestigungssatz 2x200/2x250mm für Multimedia Montageplatte, elastisch
10,49 € / Stück*
-
S35SAbdeckstreifen, univers Z, 219 mm, für 12 PLE, brechbar
4,26 € / Stück*
-
U842BHutschiene, universZ, 35x248x7,5mm, Stahl verzinkt
6,49 € / Stück* -
UN04ATragschienen, universN, 600mm, für Schränke ab 160mm Tiefe, Set = 2 Stück
21,76 € / Stück* -
UT22BHutschiene, univers, 7,5mm, isoliert, vertieft 31mm, 11 PLE breit (198mm)
27,02 € / Stück* -
UT22CHutschiene,univers,7,5mm,isoliert,tiefenverstellb.bis 21mm, 11,5PLE breit(212mm)
10,81 € / Stück* -
UZ01B4Hutschiene, universN, 1feldig, zur Befestigung auf Tragschiene
6,80 € / Stück* -
UZ02B4Hutschiene, universN ,2feldig, zur Befestigung auf Tragschiene
6,80 € / Stück* -
UZ03B4Hutschiene, universN, 3feldig, zur Befestigung auf Tragschiene
8,54 € / Stück* -
ZZ41FWBAdapter set univers FW, für univers Innenausbausystem
19,60 € / Stück* -
ZZ44SFTragschienenbefestigung,Satz mit 4x Schrauben und Gegenmutter
16,81 € / Set*
-
UM00M0Kunststoff-Montageplatte für Multimedia-Anwendungen, 175x250mm
24,48 € / Stück* -
UT26AMontageplatte, univers, tiefenverstellbar bis 27mm, 1-reihig, 115x210x2, 5mm
41,31 € / Stück* -
UT26BMontageplatte, univers, tiefenverstellbar bis 27mm, 2-reihig, 215x210x2, 5mm
46,16 € / Stück* -
UZ31M1Montageplatte, universN, für Schrankhöhe 500mm, 1feldig
48,86 € / Stück* -
UZ31M5Montageplatte, univers für Telekom, 1feldig, für Schränke mit Höhe 500mm
91,52 € / Stück* -
UZ32M5Montageplatte, univers für Telekom, 2feldig, für Schränke mit Höhe 500mm
119,32 € / Stück* -
UZ41M1Montageplatte, universN, für Schrankhöhe 650mm, 1feldig
62,77 € / Stück* -
UZ41M5Montageplatte, univers für Telekom, 1feldig, für Schränke mit Höhe 650mm
111,39 € / Stück* -
UZ42M1Montageplatte, universN, für Schrankhöhe 650mm, 2feldig
63,14 € / Stück* -
UZ42M5Montageplatte, univers für Telekom, 2feldig, für Schränke mit Höhe 650mm
151,11 € / Stück*
Technische Merkmale
Anschluss
-
Anzahl der Leitungseinführungen16
Installation, Montage
-
Geeignet für AußenbereichNein
-
Montage aufAufputz
Elektrischer Strom
-
Nennstrom125 A
Ausstattung
-
Anzahl der Schienen16
-
Anzahl Reihen4
-
Anzahl Felder4
-
Mit SchlossNein
-
Mit NeutralleiterklemmenblockNein
-
Mit ErdungsklemmenblockJa
-
Mit MontageplatteNein
Kapazität
-
Anzahl Module192
Funktionen
-
Mit LeitungseinführungJa
Abmessungen
-
Höhe650 mm
-
Breite1050 mm
-
Tiefe161 mm
-
Einbautiefe0
-
Breite in Teilungseinheiten48
Abdeckung, Tür
-
Anzahl Schranktüren2
-
Anzahl der Schlösser1
-
Ausführung des HandgriffesKlappgriff mit Vorreiber
-
Mit transparentem Deckel/TürNein
Konnektivität
-
MontageartAufputz
Werkstoff
-
WerkstoffStahl
-
RAL Nummer9010
-
FarbeReinweiß
Sicherheit
-
SchutzklasseSchutzklasse II
-
Stoßfestigkeit IKIK09
-
IP-Klasse (Ingress Protection)IP44
-
SchließungstypStangenschloss, Ohne Schloss
-
Glühdrahttest750 °C
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-
Bedienungsanleitung
Montageanleitung für QC-Steckklemme
PE/N-Klemme
PDF673,51 kB -
Montageanleitung
Montageanleitung für FPxx, FWxx, ZAxx, ZExx, ZSxx - Schränke, Feldverteiler, Zubehör (Stand: 09.2009)
Montageanleitung International 2020-01-01
PDF21,23 kB
Montageanleitung für FPxx, FWxx, ZExx, ZSxx - Schränke, Feldverteiler (Stand: 04.2010)
Montageanleitung International 2020-01-01
PDF2,05 MB
Montageanleitung für FWxx, FZxx, KNxx, UZxx, VAxx, VExx, VHxx, VUxx, VZxx, ZBxx, ZExx, ZHxx, ZKxx, ZLxx, ZSxx, ZUxx, ZZxx - Feldverteiler, Träger, Quick-Connectklemmen, Schränke, Einbausätze, Verteilerfelder, Umrüstpakete (Stand: 09.2009)
QuickConnect PE/N-Klemme
PDF608,90 kB -
Bestellhilfe
Bestellhilfe de-DE 2022-07-25
PDF1,31 MB
Planungsvorlage Wohnungs- & Installationsverteiler
Mit dieser praktischen Checkliste Wohnungs- & Installationsverteiler ganz einfach planen (24AT003MC)
PDF1,18 MB -
Katalog
AT Partnerkatalog 2025/2026
Gültig ab 01.01.2025
PDF7,66 MB -
BIM Revit Objekte
Range : Univers. Enclosure - IP44 - Class II - Depth 161 mm - German - Hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,41 MB
Range : Univers. Enclosure - IP44 - Class II - Depth 161 mm - German - Non hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,50 MB
Range Univers enclosures for AT (Lang. : de) IP44 with installation System flush mounted hosted-V2021
BIM Revit Objekte de-DE 2020-01-01
RFA1,62 MB
Range Univers enclosures for AT (Lang. : de) IP44 with installation System flush mounted no hosted-V2021
BIM Revit Objekte de-DE 2020-01-01
RFA1,61 MB
Range Univers enclosures for AT (Lang. : de) IP44 with installation System surface mounted hosted-V2021
BIM Revit Objekte de-DE 2020-01-01
RFA1,62 MB
Range Univers enclosures for AT (Lang. : de) IP44 with installation System surface mounted no hosted-V2021
BIM Revit Objekte de-DE 2020-01-01
RFA1,61 MB -
Handbuch
Handbook de-DE 2023-03-30
Handbuch de-DE 2023-03-30
PDF23,41 MB
Handbook en-GB 2023-03-30
Handbuch en-GB 2023-03-30
PDF23,14 MB -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-03-09
PDF1,44 MB
Declaration
Konformitätserklärung International 2022-08-29
PDF143,25 kB
Declaration
Konformitätserklärung International 2023-05-12
PDF332,34 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
FW312WFeldverteiler AP, FW2, IP30, SKI, 3x12PLE, Außenmaße (HxBxT):641x355x150mmPreis395,42 €/ Stück * -
2
FW324WFeldverteiler AP, FW2, IP30, SKI, , 3x24PLE, Außenmaße (HxBxT):641x571x150mmPreis440,13 €/ Stück * -
3
FW412WFeldverteiler AP, FW2, IP30, SKI, 4x12PLE, Außenmaße (HxBxT):791x355x150mmPreis467,57 €/ Stück * -
4
FW424WFeldverteiler AP, FW2, IP30, SKI, 4x24PLE, Außenmaße (HxBxT):791x571x150mmPreis512,27 €/ Stück * -
5
FW436WFeldverteiler AP, FW2, IP30, SKI, 4x36PLE, Außenmaße (HxBxT):791x787x150mmPreis643,61 €/ Stück *
Ausschreibungstext
Feldverteiler AP,univers,IP44,SKII,192PLE,4x4Reihen 650x1050x161mm,m.Tür,QS,QC
Feldverteiler AP zertifiziert nach EN 61439-1/-3, Maßnorm nach DIN 43 870. Zum Einbau von Geräten bis 125 A, Luft- und Kriechstrecken nach EN 60664-1. Bestehend aus Schrank mit Tür aus pulverbeschichtetem und eingebranntem Stahlblech. Komplettverteiler mit Einbausatz bestückt mit profilierten Tragschienen für den schnellen „Klick-Klack-Einbau“, 7,5 mm hohen Hutschienen in 125 mm Mittenabstand und passenden Berührungsschutzabdeckungen aus Kunststoff mit Geräteausschnitt, inklusiv 1xPE- QuickConnect-Klemmblöcke je Feld auf Träger montiert. Alle Berührungsschutzabdeckungen sind jeweils an den Befestigungsschrauben plombierbar. Leitungseinführungen oben und unten durch herausnehmbare flexiblen Kunststoffflanschplatten, zusätzlich austauschbar. Tür mit innenliegenden justierbaren Scharnieren und einem Öffnungswinkel von 110°, rechts und links anschlagbar, werkzeuglos wechselbarer Türanschlag. Türverschluss serienmäßig mit Vorreiber und Klappgriff. Hinweis: Austauschbare sperrbare Schließsysteme möglich.
Montage auf: Aufputz
Anzahl der Schienen: 16
Anzahl Reihen: 4
Anzahl Felder: 4
Anzahl Module: 192
Höhe: 650 mm
Breite: 1050 mm
Tiefe: 161 mm
Anzahl Schranktüren: 2
Anzahl der Schlösser: 1
Ausführung des Handgriffes: Klappgriff mit Vorreiber
Werkstoff: Stahl
Schutzklasse: Schutzklasse II
Stoßfestigkeit IK: IK09
IP-Klasse (Ingress Protection): IP44
Halogenfrei: Nein
Schließungstyp: Stangenschloss
Ohne Schloss
Fabrikat : Hager oder gleichwertig
Artikel : FWQ44P
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Feldverteiler AP zertifiziert nach EN 61439-1/-3, Maßnorm nach DIN 43 870. Zum Einbau von Geräten bis 125 A, Luft- und Kriechstrecken nach EN 60664-1. Bestehend aus Schrank mit Tür aus pulverbeschichtetem und eingebranntem Stahlblech. Komplettverteiler mit Einbausatz bestückt mit profilierten Tragschienen für den schnellen „Klick-Klack-Einbau“, 7,5 mm hohen Hutschienen in 125 mm Mittenabstand und passenden Berührungsschutzabdeckungen aus Kunststoff mit Geräteausschnitt, inklusiv 1xPE- QuickConnect-Klemmblöcke je Feld auf Träger montiert. Alle Berührungsschutzabdeckungen sind jeweils an den Befestigungsschrauben plombierbar. Leitungseinführungen oben und unten durch herausnehmbare flexiblen Kunststoffflanschplatten, zusätzlich austauschbar. Tür mit innenliegenden justierbaren Scharnieren und einem Öffnungswinkel von 110°, rechts und links anschlagbar, werkzeuglos wechselbarer Türanschlag. Türverschluss serienmäßig mit Vorreiber und Klappgriff. Hinweis: Austauschbare sperrbare Schließsysteme möglich.
Montage auf: Aufputz
Anzahl der Schienen: 16
Anzahl Reihen: 4
Anzahl Felder: 4
Anzahl Module: 192
Höhe: 650 mm
Breite: 1050 mm
Tiefe: 161 mm
Anzahl Schranktüren: 2
Anzahl der Schlösser: 1
Ausführung des Handgriffes: Klappgriff mit Vorreiber
Werkstoff: Stahl
Schutzklasse: Schutzklasse II
Stoßfestigkeit IK: IK09
IP-Klasse (Ingress Protection): IP44
Halogenfrei: Nein
Schließungstyp: Stangenschloss
Ohne Schloss
Fabrikat : Hager oder gleichwertig
Artikel : FWQ44P
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
