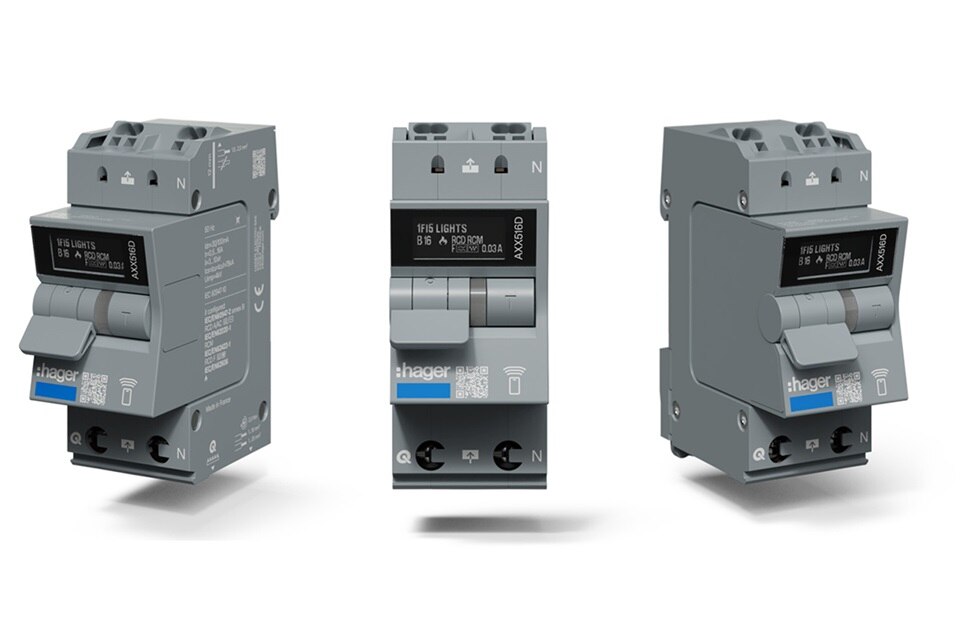

Digital multis­kydds­bry­tare.

Den digi­tala multis­kydds­bry­taren från Hager gör elin­stal­la­tioner och fastig­hets­drift smar­tare än någonsin. Tack vare konfi­gu­rer­bara skydds­funk­tioner, vari­abla utlös­ningska­rak­te­ri­stiker och inte­grerad mätteknik, får drift- och fastig­hets­an­sva­riga full trans­pa­rens i eldis­tri­bu­tionen, samti­digt som instal­la­törer får maximal flex­i­bi­litet – allt i en och samma enhet.

Den inte­gre­rade själv­test­funk­tionen för jord­fels­bry­taren och den konti­nu­er­liga jord­fel­sö­ver­vak­ningen minskar arbetsin­satsen för elre­vi­sions­be­sikt­ningar avse­värt – helt utan drif­tav­brott. Detta möjlig­görs av en fullt inte­grerad och ultra­snabb halv­led­ar­ba­serad bryt­teknik.

DPD_intro_lan

Full­ständig visi­bi­litet. Total kontroll.

facility-manager_uwlan

Teknisk förval­tare

Den digi­tala multis­kydds­bry­taren ger full trans­pa­rens i elsy­stemet genom inte­grerad mätteknik, över­vak­ning och e‑post­no­ti­fi­e­ringar. Auto­ma­tiskt jord­fels­brytar­test och konti­nu­erlig jord­fel­sö­ver­vak­ning minskar behovet av åter­kom­mande elre­vi­sions­be­sikt­ningar, helt utan drif­tav­brott.

specifier_uwlan

Elpro­jektör

En skalbar och fram­tids­säker lösning som förenklar projek­te­ring av elin­stal­la­tioner och säker­ställer full selek­ti­vitet. Den ger hög flex­i­bi­litet vid föränd­rade krav och minskar arbetet för peri­o­diska tester genom auto­ma­tisk testrap­por­te­ring.

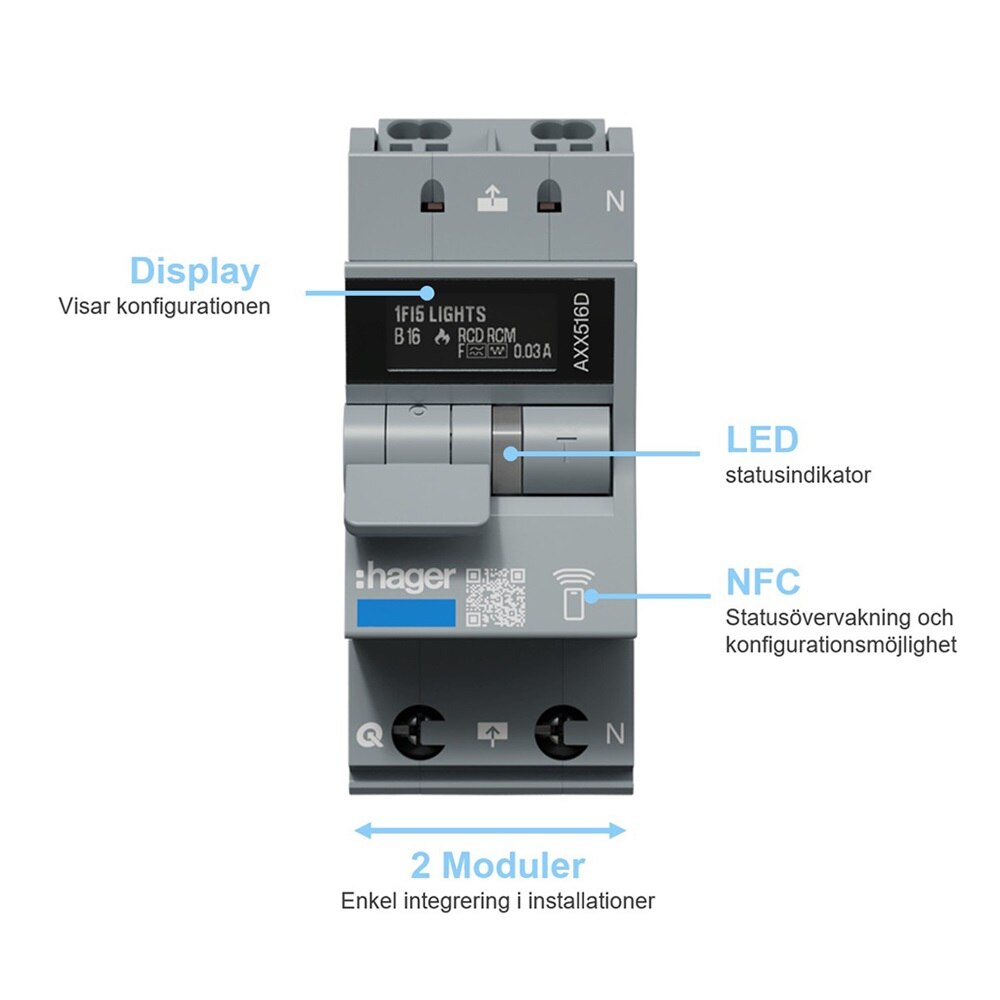

Över­sikt

  • Konfi­gu­rer­bart skydd – 0,5-16 A, B/C, justerbar
  • Bryt­för­måga –  85 kA
  • Flex­i­belt jord­fels­skydd – Typ A, Typ F eller avak­ti­verbar
  • Valbar AFDD – ökat skydd mot ljus­bågar
  • Display utan spän­ning – e-papper­s­teknik
  • Test utan avbrott – trans­pa­rent jord­fels­brytar­test
  • Smart över­vak­ning – RCM, fjär­råt­komst, larm och mätning
  • Enkel konfi­gu­ra­tion – NFC med eller utan spän­ning
  • Hög drift­sä­kerhet – hante­ring av start­strömmar och full selek­ti­vitet
dpd-overblick-sv_squ

Intel­li­gent skydd. Två funk­tioner. En enhet.

Den digi­tala multis­kydds­bry­taren kombi­nerar modern halv­ledar­teknik, intel­li­gent auto­ma­tisk test­ning och sömlös uppkopp­ling i en kompakt lösning. Resul­tatet är ökad kontroll, bättre trans­pa­rens och större flex­i­bi­litet.

Skydds­funk­tioner

Konfi­gu­rer­bara utlös­ningska­rak­te­ri­stiker, flex­ibel jord­fels­funk­tion (typ A/F, 30 mA/100 mA) samt en variant med ljus­bågs­de­tek­te­ring (AFDD) bidrar till maximal säkerhet i anlägg­ningen.

Bryt- och manövre­rings­funk­tioner

Manuell tidstyr­ning och fjärr­styrd till- och från­kopp­ling ger hög flex­i­bi­litet, från enkla instal­la­tioner till komplexa drifts­sce­na­rier.

Mätfunk­tioner

Alla viktiga elekt­riska para­metrar mäts, inklu­sive spän­ning, ström, effekt, frekvens och ener­gi­för­bruk­ning. Detta ger full insyn i anlägg­ningens drift.

Uppkopp­ling och fjär­råt­komst

Det valbara Modbus-gräns­snittet TMF100 möjliggör enkel integ­ra­tion i befint­liga system. Få till­gång till real­tids­data, diagnostik och intel­li­genta larm­me­d­de­landen på distans, när du behöver det.

Fram­ti­dens bryt­teknik börjar här.

100 % till­gäng­lighet. 0 % test­ar­bete.
Ultra­snabb bryt­ning. Vår digi­tala multis­kydds­bry­tare kombi­nerar avan­cerad halv­ledar­teknik, intel­li­gent test­au­to­ma­tion och fullt nätverk­san­sluten över­vak­ning i en unik system­lös­ning – utformad för opera­törer som kräver maximal drift­sä­kerhet, minskat under­håll och full trans­pa­rens i elan­lägg­ningen.



1 000 gånger snab­bare. 100 % smar­tare.

Ultra­snabb halv­led­ar­ba­serad bryt­teknik.
Tack vare den inte­gre­rade halv­ledar­bryt­ningen arbetar enheten upp till 1 000 gånger snab­bare än konven­tio­nella elektro­me­ka­niska brytare. Milli­se­kunder blir till mikro­se­kunder.



Opti­merad hante­ring av inkopp­lings­strömmar

Minska påverkan från inkopp­lings­strömmar och anslut upp till tre gånger fler laster per gruppled­ning, exem­pelvis LED-belys­ning, jämfört med tradi­tio­nella auto­mat­säk­ringar.



Dina fördelar:

  1. Precis kontroll över start­strömmar: minsk­ning av den effek­tiva start­strömmen. Kan öka antalet laster per grupp upp till fyra gånger (t.ex. LED‑belys­ning)
  2. Skonsam inkopp­ling av laster: skyddar ansluten utrust­ning. Mindre belast­ning och längre livs­längd
  3. Färre last­toppar. Stabi­lare system­drift.

Test­ning utan drif­tav­brott*

Mindre arbete. Högre säkerhet. Ökad till­gäng­lighet. Korrekt jord­fels­brytar­test – utan avbrott.

Tack vare den ultra­snabba halv­ledar­tek­niken kan enheten utlösa ett jord­fels­brytar­test och åter­in­koppla direkt – utan att den anslutna lasten förlorar spän­ning. Testet doku­men­teras auto­ma­tiskt och helt utan drif­tav­brott. Systemet sätter en ny stan­dard för både säkerhet och till­gäng­lighet.


*Denna test är inte lämplig för kretsar som matar frekvens­om­rik­tare och vissa dyna­miska laster, exem­pelvis motorer, på grund av deras speci­fika elekt­riska egen­skaper.

hg_mds_m03_184_lan

Perma­nent jord­fel­sö­ver­vak­ning

Konti­nu­erlig jord­fel­sö­ver­vak­ning ger tidig upptäckt av avvi­kelser och möjliggör åtgärder innan fel påverkar driften. Resul­tatet är högre drift­sä­kerhet, full insyn i elan­lägg­ningens status och mini­merad risk för opla­ne­rade avbrott.

Installation_uwlan

100 % till­gäng­liga kretsar
Idea­liskt för kritiska laster i alla appli­ka­tioner

Perfekt för:

- Data­center

-  Sjukhus

- Indust­ri­ella bygg­nader

- Ener­gi­dis­tri­bu­tions­sy­stem



Där drif­tav­brott inte är ett alter­nativ säker­ställer vårt system maximal drift­sä­kerhet – även under åter­kom­mande obli­ga­to­riska tester.

Mer effek­ti­vitet. Högre säkerhet. Mindre arbete.

Brytaren som tar din instal­la­tion in i en ny era av till­gäng­lighet.

Ansluten säkerhet

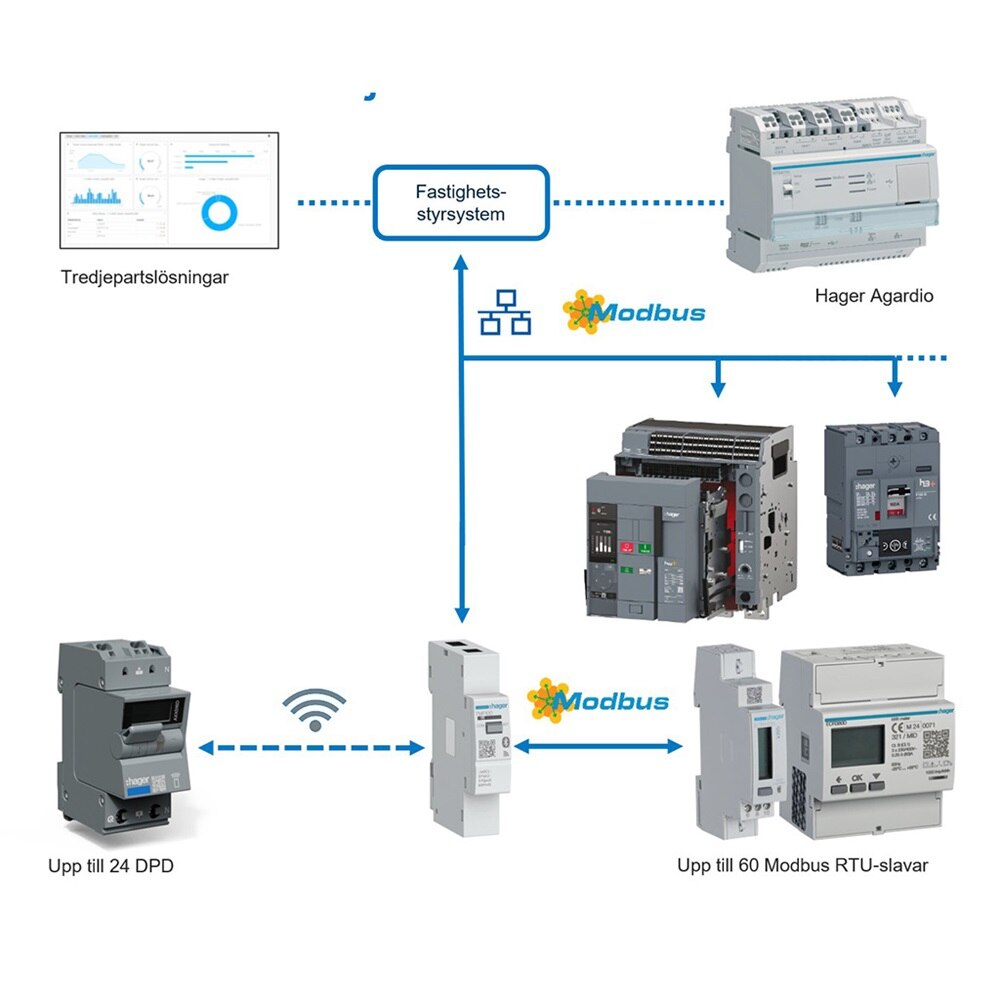

Digital multis­kydds­bry­tare perfekt inte­grerad i Modbus‑ och BMS‑miljöer

Integ­ra­tionen av den digi­tala multis­kydds­bry­taren i ett Buil­ding Mana­ge­ment System (BMS) via Modbus‑kommu­ni­ka­tion möjlig­görs med en kraft­full system­kom­po­nent: Modbus‑tran­scei­vern TMF100.

Denna tran­sceiver hanterar data från upp till 24 digi­tala multis­kydds­bry­tare och till­han­da­håller dem samlat till ett Modbus TCP/IP‑nätverk.

Kommu­ni­ka­tionen mellan de digi­tala multis­kydds­bry­tarna och tran­scei­vern är helt trådlös – snabb, säker och utan behov av någon extra kabel­drag­ning.

Resul­tatet är en modern, fullt uppkopplad skydds‑ och över­vak­nings­lös­ning som lyfter bygg­nads­au­to­ma­tion, ener­gi­han­te­ring och system­drift till en ny nivå.

natverkssakerhet-sv_squ

Enkel och snabb lokal åtkomst för konfi­gu­re­ring och status­kon­troll

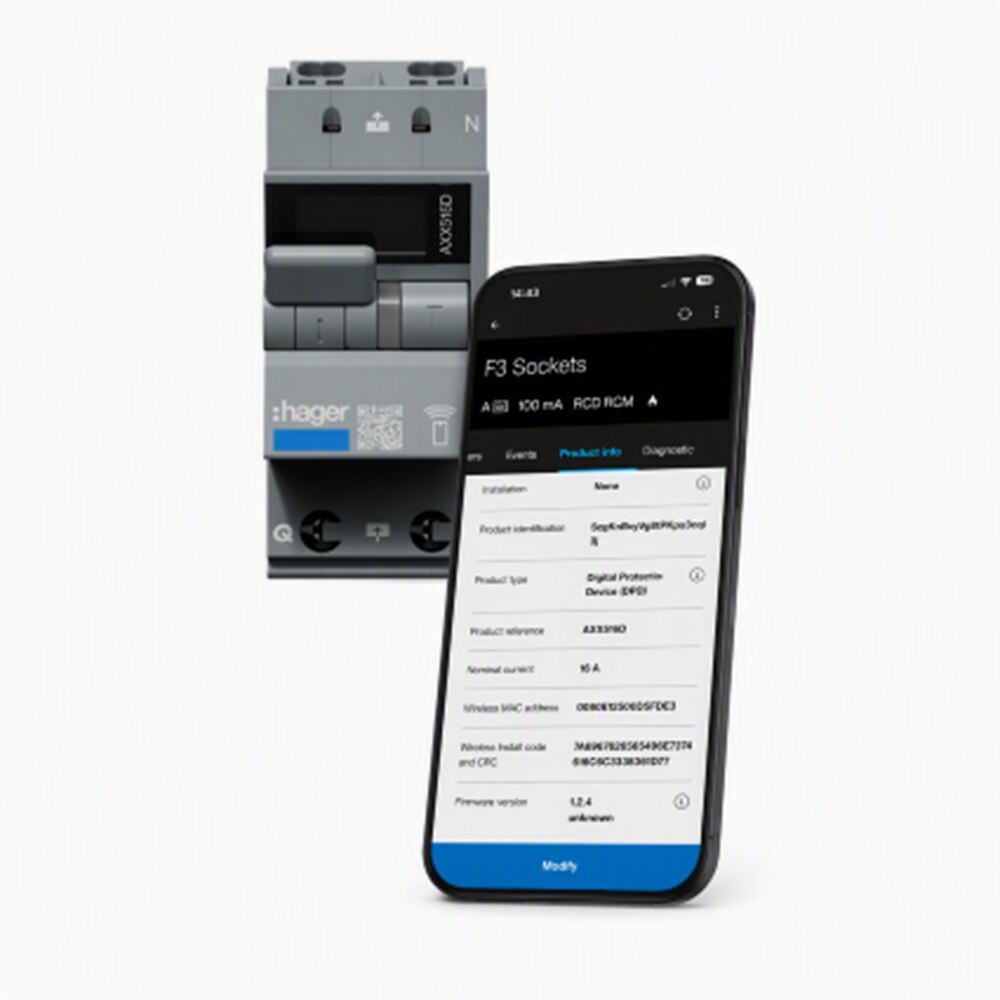

Med Hager Pilot app får du direkt åtkomst till den digi­tala multis­kydds­bry­taren via smartp­hone och NFC. Status, mätvärden, händelser och inställ­ningar visas tydligt – för snabb över­blick och effektiv felsök­ning direkt på plats.

Resul­tatet: omedelbar över­blick, precisa diagnoser och maximal effek­ti­vitet – direkt i fickan

app-square
