Dvärgbrytare för industri B-kar 10kA 16A 1-pol+N NBN516
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Komplettera ditt system
Valfria tillbehör
-
Mekaniska tillbehör 1 tillgängliga produkter
-
Hjälp/Signalkontakt 2 tillgängliga produkter
-
Shuntutlösning 2 tillgängliga produkter
-
Underspänningsutlösare 2 tillgängliga produkter
-
Fassepareringsfunktioner 1 tillgängliga produkter
-
Se mer 11 andra tillgängliga produkter
Komplettera ditt system
Tekniska egenskaper
-
Märkström16
-
Nominell service brytförmåga Ics 230 V AC enligt IEC60947-27,50
-
Nominell kortslutningsbrytkapacitet Icn under 230 V AC enligt IEC60898-110
-
Märkström -25°C20,49
-
Märkström -20°C20,12
-
Märkström -15°C19,75
-
Märkström -10°C19,37
-
Märkström -5°C18,98
-
Märkström 0°C18,58
-
Märkström 5°C18,18
-
Märkström 10°C17,76
-
Märkström 15°C17,34
-
Märkström 20°C16,90
-
Märkström 25°C16,46
-
Märkström 30°C16
-
Märkström 35°C15,53
-
Märkström 40°C15,04
-
Märkström 45°C14,54
-
Märkström 50°C14,02
-
Märkström 55°C13,48
-
Märkström 60°C12,91
-
Märkström 65°C12,32
-
Märkström 70°C11,70
-
Antal poler1P+N
-
KurvaB
-
Antal moduler2
-
Nominell kortslutningsbrytkapacitet Icn AC enligt IEC60898-110
-
Nominellt åtdragningsmoment övre anslutning2,80 - 2,80
-
Nominellt åtdragningsmoment nedre anslutning2,80 - 2,80
-
Märkdriftspänning Ue230 - 230
-
Typ av matarspänningAC
-
Nominell isolationsspänning Ui500
-
Nominell impulsskyddspänning Uimp6000
-
Frekvens50 - 60
-
Nominellt åtdragningsmoment2,80 - 2,80
-
Typ av nedre anslutning på normkomponeterBIConnect
-
Typ av övre anslutning på normkomponeterSkruvanslutning
-
360 graders monteringsposition möjligJa
-
Kapslingsklass (IP)IP20
-
Föroreningsgrad enligt IEC60664/IEC60947-22
-
Energibegränsningsklass I²t3
-
Driftstemperatur-25 - 70
-
Total effektförlust vid nominell märkström5,34
-
Mekanisk livsl. (elektriska omkopplingar)4000
-
Mekanisk livslängd (omkopplingar)20000
-
Anslutningsarea ingång och utgång med skruvar, solid ledare1 - 35
-
Anslutningsarea ingång och utgång med skruvar, flexibla ledare1 - 25
-
Anslutningsarea vid inkommande med skruv, med flexibel ledare1 - 25
-
Anslutningsarea ingång och utgång med skruvar, solid ledare1 - 35
-
Anslutning/anslutningstypSkruvterminal
-
Övre anslutning för normkomponterAnpassad anslutningsplint
-
Nedåtriktad anslutning för normkomponenterAnpassad anslutningsplint
-
Höjd83
-
Bredd35
-
Djup70
Miljödokumentation
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
Certifieringar och dokument
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.

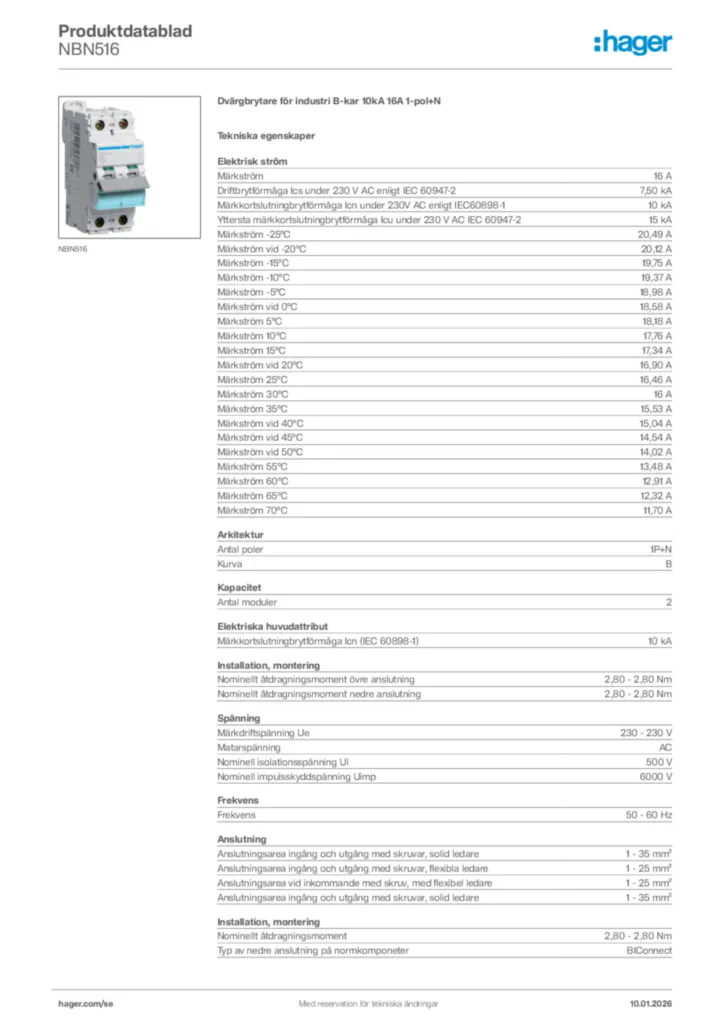

Produktbild NBN516
-
