Dvärgbrytare för industri B-kar 10kA 13A 1-pol+N NBN513

EAN

3250614614316

Förp

6 St

Tyvärr är produkten inte längre tillgänglig.
Beställ följande produkt som ersättning eller för komplettering:NBN213

Tillbehör
Tekniska egenskaper
Dokumentation

Produktdatablad

Komplettera ditt system

Fasskena till modulkomponenter 4 tillgängliga produkter
Funktioner för låsning 1 tillgängliga produkter
Mekaniska tillbehör 1 tillgängliga produkter
Underspänningsutlösare 1 tillgängliga produkter
Shuntutlösning 1 tillgängliga produkter
Hjälp/Signalkontakt 2 tillgängliga produkter

Tekniska egenskaper

Märkström

13 A
Driftbrytförmåga Ics under 230 V AC enligt IEC 60947-2

7,50 kA
Märkkortslutningbrytförmåga Icn under 230V AC enligt IEC60898-1

10 kA
Yttersta märkkortslutningbrytförmåga Icu under 230 V AC IEC 60947-2

15 kA
Märkström -25°C

16,72 A
Märkström vid -20°C

16,42 A
Märkström -15°C

16,11 A
Märkström -10°C

15,79 A
Märkström -5°C

15,47 A
Märkström vid 0°C

15,14 A
Märkström 5°C

14,81 A
Märkström 10°C

14,47 A
Märkström 15°C

14,11 A
Märkström vid 20°C

13,75 A
Märkström 25°C

13,38 A
Märkström 30°C

13 A
Märkström 35°C

12,61 A
Märkström vid 40°C

12,20 A
Märkström vid 45°C

11,78 A
Märkström vid 50°C

11,35 A
Märkström 55°C

10,90 A
Märkström 60°C

10,42 A
Märkström 65°C

9,93 A
Märkström 70°C

9,41 A

Antal poler

1P+N
Kurva

B

Antal moduler

2

Märkkortslutningbrytförmåga Icn (IEC 60898-1)

10 kA

Nominellt åtdragningsmoment övre anslutning

2,80 - 2,80 Nm
Nominellt åtdragningsmoment nedre anslutning

2,80 - 2,80 Nm
Nominellt åtdragningsmoment

2,80 - 2,80 Nm
Typ av nedre anslutning på normkomponeter

BIConnect
Typ av övre anslutning på normkomponeter

Skruvanslutning

Märkdriftspänning Ue

240 - 240 V
Matarspänning

AC
Nominell isolationsspänning Ui

500 V
Nominell impulsskyddspänning Uimp

6000 V

Frekvens

50 - 60 Hz

Anslutningsarea ingång och utgång med skruvar, solid ledare

1 - 35 mm²
Anslutningsarea ingång och utgång med skruvar, flexibla ledare

1 - 25 mm²
Anslutningsarea vid inkommande med skruv, med flexibel ledare

1 - 25 mm²
Anslutningsarea ingång och utgång med skruvar, solid ledare

1 - 35 mm²
Area flexibel ledare

1 - 25 mm²
Area solid ledare

1 - 35 mm²
Anslutningstyp

Skruvterminal
Övre anslutning för normkomponter

Anpassad anslutningsplint
Nedåtriktad anslutning för normkomponenter

Anpassad anslutningsplint

AT_GridDistance

60 mm

Kapslingsklass (IP)

IP20

Föroreningsgrad enligt IEC 60664 / IEC 60947-2

2
Energibegränsningsklass I²t

3
Luftfuktighetsskydd

För alla klimat
Driftstemperatur

-25 - 70 °C

Total effektförlust vid nominell märkström

4,58 W

Mekanisk livsl. (elektriska omkopplingar)

4000
Mekanisk livslängd (omkopplingar)

20000

Höjd

83 mm
Bredd

35 mm
Djup

70 mm

Nedladdningar

Produktbild

Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.

Produktbild NBN513

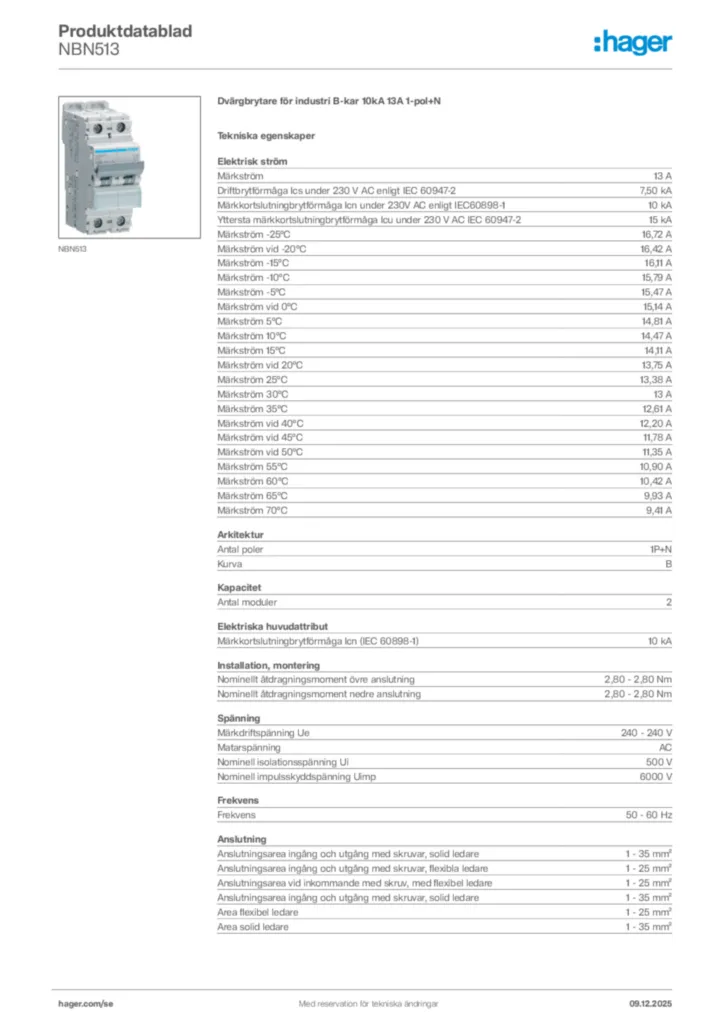

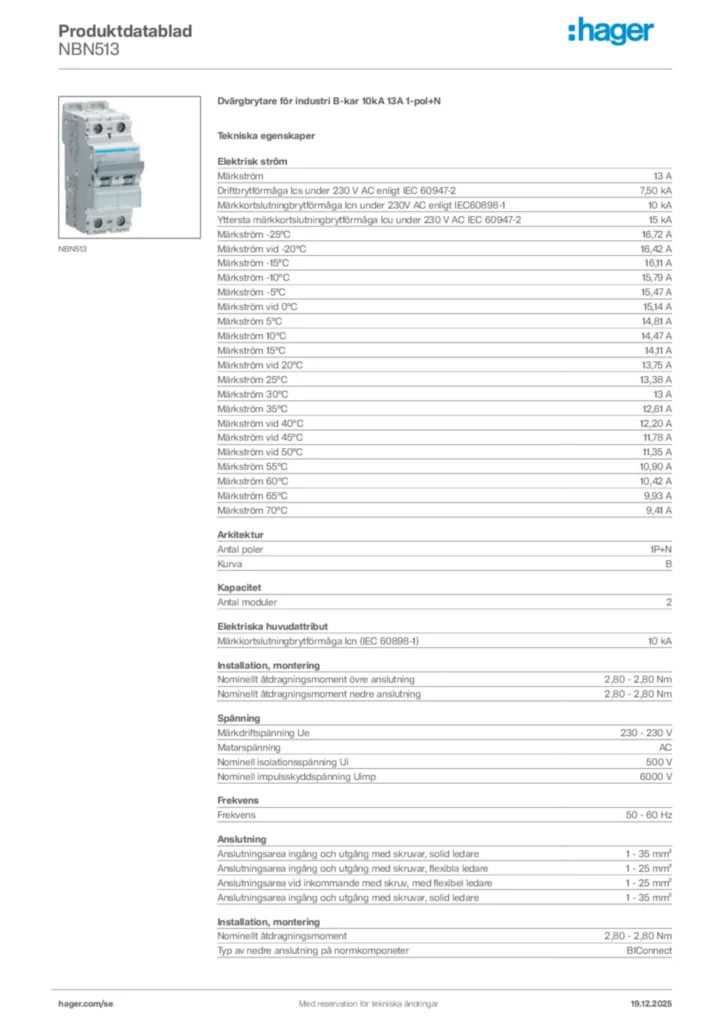

Product datasheet
