Effektbrytare h3+ P630 Energy 3x630A 50kA HMW630NR
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Komplettera ditt system
Valfria tillbehör
-
Mekaniska tillbehör 3 tillgängliga produkter
-
Tillbehör datakabeladapter 10 tillgängliga produkter
-
Tillbehör nätverksfunktioner 2 tillgängliga produkter
-
Elektriska tillbehör 2 tillgängliga produkter
-
Kommunikationsadapter 1 tillgängliga produkter
-
Se mer 63 andra tillgängliga produkter
Komplettera ditt system
Tekniska egenskaper
-
Märkström630
-
Högsta nominell kortslutningsbrytkapacitet Icu under 400 V AC IEC 60947-250
-
Högsta nominell kortslutningsbrytkapacitet Icu under 240 V AC IEC 60947-285
-
Högsta nominell kortslutningsbrytkapacitet Icu under 415 V AC IEC 60947-250
-
Högsta nominell kortslutningsbrytkapacitet Icu under 690 V AC IEC 60947-212
-
Nominell service brytförmåga Ics 220 V AC enligt IEC 60947-285
-
Nominell service brytförmåga Ics under 230 V AC enligt IEC 60947-285
-
Nominell service brytförmåga Ics 240 V AC enligt IEC 60947-285
-
Nominell service brytförmåga Ics under 380 V AC enligt IEC 60947-250
-
Nominell service brytförmåga Ics 400 V AC enligt IEC 60947-250
-
Nominell service brytförmåga Ics 415 V AC enligt IEC 60947-250
-
Nominell service brytförmåga Ics 690 V AC enligt IEC 60947-212
-
Märkström 10°C enligt IEC 60947630
-
Märkström 15°C enligt IEC 60947630
-
Märkström 20°C enligt IEC 60947630
-
Märkström 25°C enligt IEC 60947630
-
Märkström 30°C enligt IEC 60947630
-
Märkström vid 35°C enligt IEC 60947630
-
Märkström 40°C enligt IEC 60947630
-
Märkström 45°C enligt IEC 60947630
-
Märkström 50°C enligt IEC 60947630
-
Märkström 55°C enligt IEC 60947630
-
Märkström 60°C enligt IEC 60947623
-
Märkström 65°C enligt IEC 60947560
-
Märkström 70°C enligt IEC 60947497
-
Antal poler3
-
Styr/manöverelementVippa
-
Enhetens konstruktionstypFast
-
Neutralledarens positionUtan nolla
-
Frekvens50 - 60
-
Nominell impulsskyddspänning Uimp8000
-
Nominell isolationsspänning Ui800
-
Märkdriftspänning Ue220 - 690
-
UtlösningsenhetENERGY
-
Total effektförlust vid nominell märkström190,50
-
Nominellt åtdragningsmoment18 - 18
-
Monteringsläge/anslutningslägeFramsida
-
Kapslingsklass (IP)IP4X
-
Material kabelKoppar, Aluminium
-
Kompatibel med RDC AOBJa
-
Passar DIN-skenaNej
-
Lämplig för fördelningarJa
-
Höjd260
-
Bredd140
-
Djup150
Miljödokumentation
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
Certifieringar och dokument
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.

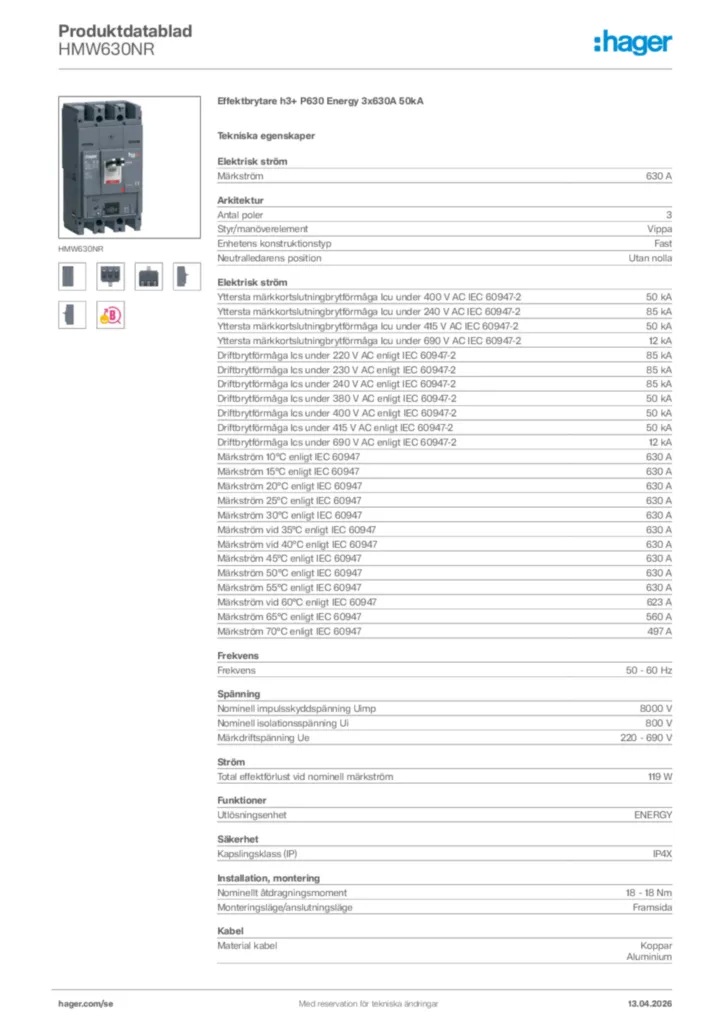

Produktbild HMW630NR
-
Bruksanvisning
Bruksanvisning International 2020-09-21
PDF13,53 MB -
Installationshandbok
Installationshandbok International 2015-10-05
PDF5,20 MBInstallationshandbok International 2019-10-09
PDF2,77 MBManual for moulded case circuit breaker h3+ P630 (Date: 2023-02)
Installationshandbok International 2023-02-16
PDF10,28 MB -
STEP-filer
STEP-filer International 2023-11-24
STP921,20 kB -
Handbok (produktserie)
Handbok (produktserie) International 2023-11-02
PDF48,78 MB -
Försäkran om överensstämmelse
Declaration
Försäkran om överensstämmelse International 2022-03-04
PDF332,59 kBDeclaration
Försäkran om överensstämmelse International 2022-03-04
PDF355,64 kBFörsäkran om överensstämmelse en-GB 2023-07-03
PDF587,17 kBFörsäkran om överensstämmelse en-GB 2024-01-08
PDF569,34 kBFörsäkran om överensstämmelse en-GB 2024-01-08
PDF588,41 kB
