Personskyddbrytare QC 1 polig med nolla, 25A B-karakteristik, 6kA, 30mA, typ A ADS925D

Name: ADS925D
Brand: Hager
SKU: ADS925D

Personskyddsbrytare med snabbanslutning QuickConnect ADS925D (E-nr:2163625) även kallad personskyddsautomat är en kombination av jordfelsbrytare och dvärgbrytare som förhindrar och skyddar mot tex överström, överhettning/brand och elektriska fel som kan leda till personskador. Personskyddsbrytaren är på 25A med B-karakterisk och har en brytförmåga på 6kA samt en felström på 30mA. Den har ett 1-poligt termisktskydd med en 2-polig brytning.

EAN

3250611068167

E-nr.

2163625

Förp

1 st

Detta är en utgående produkt. Beställning är fortfarande möjlig. Kontakta din elgrossist för tillgänglighet, leveranstid och pris.

Produkten är bedömd hos BVB. Läs mer på www.byggvarubedomningen.se

Tillbehör
Tekniska egenskaper
Miljödokumentation
Dokumentation

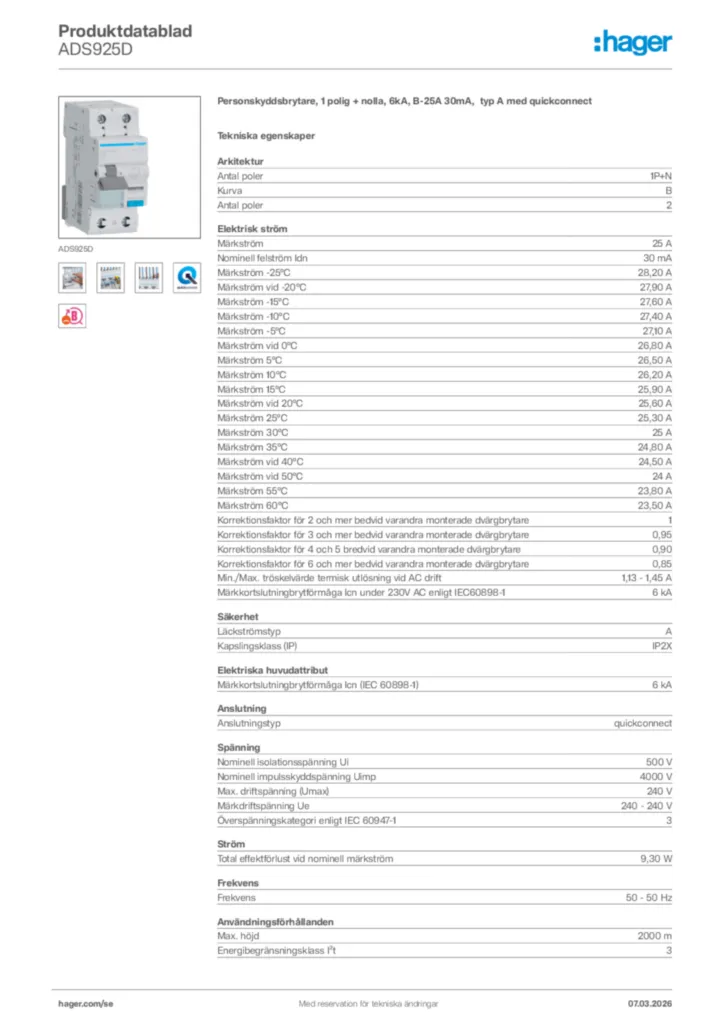

Produktdatablad

Komplettera ditt system

Fasskena till modulkomponenter 4 tillgängliga produkter
Underspänningsutlösare 1 tillgängliga produkter
Shuntutlösning 1 tillgängliga produkter
Hjälp/Signalkontakt 2 tillgängliga produkter
Skyddskappa/Ändstycke för fasskena 2 tillgängliga produkter
Sammankopplingsledare 1 tillgängliga produkter

Tekniska egenskaper

Antal poler

1P+N
Kurva

B

Märkström

25 A
Nominell felström Idn

30 mA
Märkström -25°C

28,20 A
Märkström vid -20°C

27,90 A
Märkström -15°C

27,60 A
Märkström -10°C

27,40 A
Märkström -5°C

27,10 A
Märkström vid 0°C

26,80 A
Märkström 5°C

26,50 A
Märkström 10°C

26,20 A
Märkström 15°C

25,90 A
Märkström vid 20°C

25,60 A
Märkström 25°C

25,30 A
Märkström 30°C

25 A
Märkström 35°C

24,80 A
Märkström vid 40°C

24,50 A
Märkström vid 50°C

24 A
Märkström 55°C

23,80 A
Märkström 60°C

23,50 A
Korrektionsfaktor för 2 och mer bedvid varandra monterade dvärgbrytare

1
Korrektionsfaktor för 3 och mer bedvid varandra monterade dvärgbrytare

0,95
Korrektionsfaktor för 4 och 5 bredvid varandra monterade dvärgbrytare

0,90
Korrektionsfaktor för 6 och mer bedvid varandra monterade dvärgbrytare

0,85
Min./Max. tröskelvärde termisk utlösning vid AC drift

1,13 - 1,45 A
Märkkortslutningbrytförmåga Icn under 230V AC enligt IEC60898-1

6 kA

Läckströmstyp

A
Kapslingsklass (IP)

IP2X

Märkkortslutningbrytförmåga Icn (IEC 60898-1)

6 kA

Nominell isolationsspänning Ui

500 V
Nominell impulsskyddspänning Uimp

4000 V
Max. driftspänning (Umax)

240 V
Märkdriftspänning Ue

240 - 240 V
Överspänningskategori enligt IEC 60947-1

3

Total effektförlust vid nominell märkström

9,30 W

Frekvens

50 - 50 Hz

Max. höjd

2000 m
Energibegränsningsklass I²t

3
Driftstemperatur

-25 - 40 °C
Förvarings-/transporttemperatur

-25 - 70 °C

Mekanisk livsl. (elektriska omkopplingar)

2000
Mekanisk livslängd (omkopplingar)

2000

Anslutningstyp

quickconnect
Area flexibel ledare

1 - 16 mm²
Area solid ledare

1 - 25 mm²
Anslutningsarea vid inkommande med skruv, med flexibel ledare

1 - 16 mm²
Anslutningsarea ingång och utgång med skruvar, solid ledare

1 - 25 mm²
Anslutningsarea vid utgående med skruv, med flexibel ledare

1 - 16 mm²
Anslutningsarea vid utgående med skruv, solid ledare

1 - 25 mm²
Anslutningsarea ingång och utgång med skruvar, flexibla ledare

1 - 16 mm²
Anslutningsarea ingång och utgång med skruvar, solid ledare

1 - 25 mm²

Nominellt åtdragningsmoment

2,1 - 2,1 Nm
Typ av övre anslutning på normkomponeter

Skruvanslutning
Typ av nedre anslutning på normkomponeter

BIConnect, Fasskena quickconnect

Antal moduler

2

Höjd

94 mm
Bredd

35 mm
Djup

68 mm

Passar DIN-skena

Ja

Miljödokumentation

Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer

RoHS-överensstämmelse Ja
