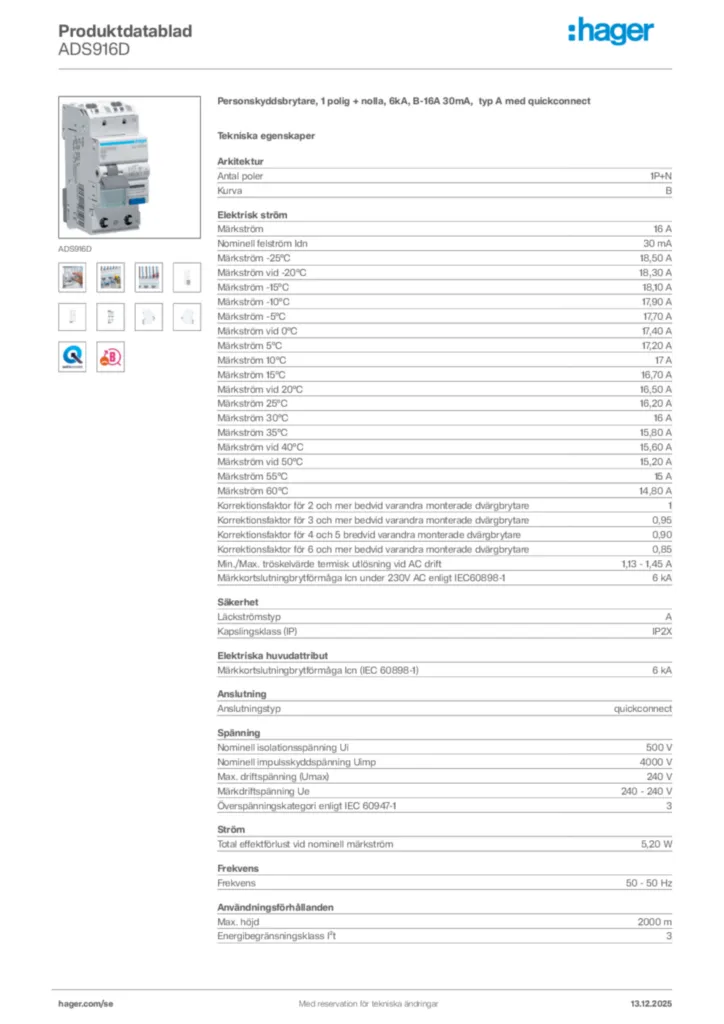

Personskyddbrytare QC 1 polig med nolla, 16A B-karakteristik, 6kA, 30mA, typ A ADS916D
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Komplettera ditt system
Valfria tillbehör
-
Sammankopplingsledare 5 tillgängliga produkter
-
Hjälp/Signalkontakt 2 tillgängliga produkter
-
Shuntutlösning 2 tillgängliga produkter
-
Underspänningsutlösare 2 tillgängliga produkter
-
Hänglås 1 tillgängliga produkter
-
Se mer 8 andra tillgängliga produkter
Komplettera ditt system
Tekniska egenskaper
-
Antal poler1P+N
-
KurvaB
-
Märkström16 A
-
Nominell felström Idn30 mA
-
Märkström -25°C18,50 A
-
Märkström vid -20°C18,30 A
-
Märkström -15°C18,10 A
-
Märkström -10°C17,90 A
-
Märkström -5°C17,70 A
-
Märkström vid 0°C17,40 A
-
Märkström 5°C17,20 A
-
Märkström 10°C17 A
-
Märkström 15°C16,70 A
-
Märkström vid 20°C16,50 A
-
Märkström 25°C16,20 A
-
Märkström 30°C16 A
-
Märkström 35°C15,80 A
-
Märkström vid 40°C15,60 A
-
Märkström vid 50°C15,20 A
-
Märkström 55°C15 A
-
Märkström 60°C14,80 A
-
Korrektionsfaktor för 2 och mer bedvid varandra monterade dvärgbrytare1
-
Korrektionsfaktor för 3 och mer bedvid varandra monterade dvärgbrytare0,95
-
Korrektionsfaktor för 4 och 5 bredvid varandra monterade dvärgbrytare0,90
-
Korrektionsfaktor för 6 och mer bedvid varandra monterade dvärgbrytare0,85
-
Min./Max. tröskelvärde termisk utlösning vid AC drift1,13 - 1,45 A
-
LäckströmstypA
-
Kapslingsklass (IP)IP2X
-
Märkkortslutningbrytförmåga Icn (IEC 60898-1)6 kA
-
Nominell isolationsspänning Ui500 V
-
Nominell impulsskyddspänning Uimp4000 V
-
Max. driftspänning (Umax)240 V
-
Märkdriftspänning Ue240 - 240 V
-
Överspänningskategori enligt IEC 60947-13
-
Total effektförlust vid nominell märkström5,20 W
-
Frekvens50 - 50 Hz
-
Höjd2000 m
-
Energibegränsningsklass I²t3
-
Driftstemperatur-25 - 40 °C
-
Förvarings-/transporttemperatur-25 - 70 °C
-
Mekanisk livsl. (elektriska omkopplingar)2000
-
Mekanisk livslängd (omkopplingar)2000
-
Anslutningstypquickconnect
-
Anslutningsarea vid inkommande med skruv, med flexibel ledare1,5 - 4,0 mm²
-
Anslutningsarea ingång och utgång med skruvar, solid ledare1,5 - 4,0 mm²
-
Nominellt åtdragningsmoment2,10 - 2,10 N
-
Typ av övre anslutning på normkomponeterquickconnect
-
Typ av nedre anslutning på normkomponeterBIConnect, Fasskena quickconnect
-
Antal moduler2
-
Höjd94 mm
-
Bredd35 mm
-
Djup68 mm
-
Passar DIN-skenaJa
