Personskyddbrytare, 1 polig med nolla, 10A C-karakteristik, 6kA, 10mA, typ A ACA960G

Name: ACA960G
Brand: Hager
SKU: ACA960G

Personskyddsbrytare ACA960G (E-nr:2106034) även kallad personskyddsautomat är en kombination av jordfelsbrytare och dvärgbrytare som förhindrar och skyddar mot tex överström, överhettning/brand och elektriska fel som kan leda till personskador. Personskyddsbrytaren är på 10A med C-karakterisk och har en brytförmåga på 6kA samt en felström på 10 mA. Den har ett 1-poligt termisktskydd med en 2-polig brytning. En allpolig och säker brytning vid: Jordfelsström i anläggningen, Överlast, Kortslutning.

EAN

3250611010425

E-nr.

2106034

Förp

1 st

Hitta återförsäljare

Produkten är bedömd hos BVB. Läs mer på www.byggvarubedomningen.se

Tillbehör
Tekniska egenskaper
Miljödokumentation
Dokumentation
Fler produkter

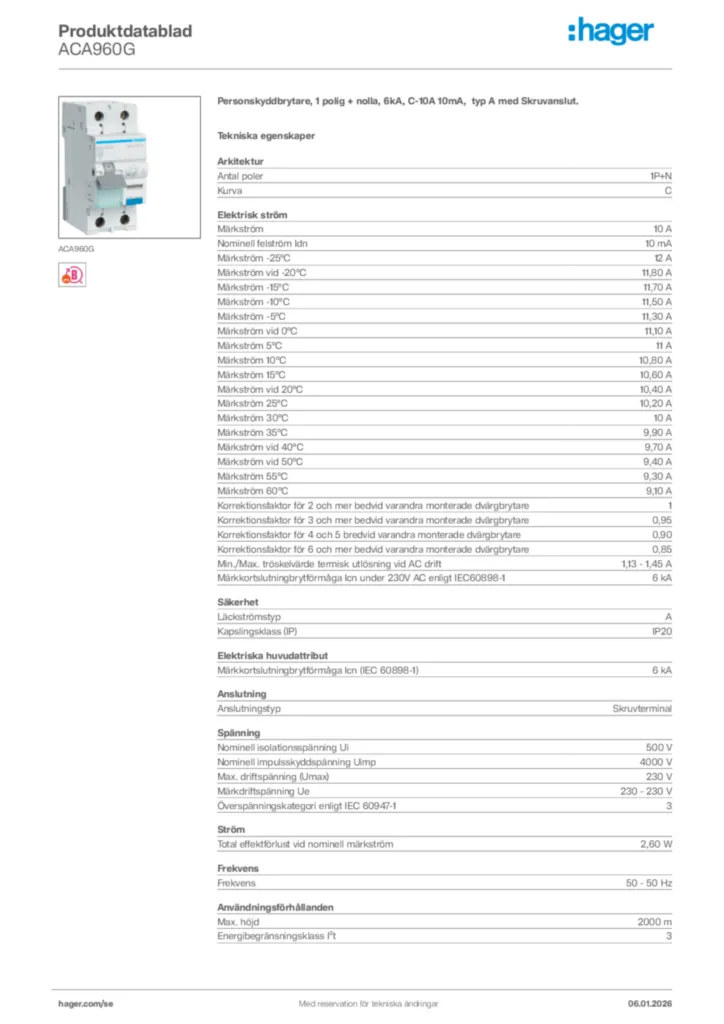

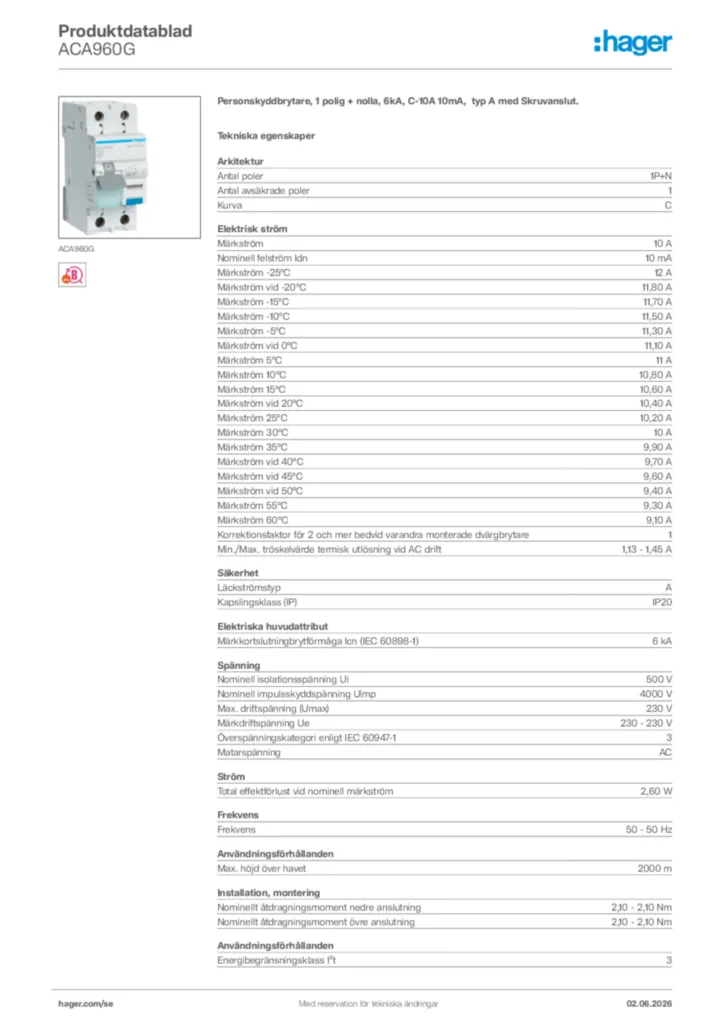

Produktdatablad

Komplettera ditt system

Valfria tillbehör

Hjälp/Signalkontakt 2 tillgängliga produkter
Shuntutlösning 2 tillgängliga produkter
Underspänningsutlösare 2 tillgängliga produkter
Fasskena till modulkomponenter 4 tillgängliga produkter

Tekniska egenskaper

Antal poler

1P+N
Kurva

C

Märkström

10 A
Nominell felström Idn

10 mA
Märkström -25°C

12 A
Märkström vid -20°C

11,80 A
Märkström -15°C

11,70 A
Märkström -10°C

11,50 A
Märkström -5°C

11,30 A
Märkström vid 0°C

11,10 A
Märkström 5°C

11 A
Märkström 10°C

10,80 A
Märkström 15°C

10,60 A
Märkström vid 20°C

10,40 A
Märkström 25°C

10,20 A
Märkström 30°C

10 A
Märkström 35°C

9,90 A
Märkström vid 40°C

9,70 A
Märkström vid 50°C

9,40 A
Märkström 55°C

9,30 A
Märkström 60°C

9,10 A
Korrektionsfaktor för 2 och mer bedvid varandra monterade dvärgbrytare

1
Korrektionsfaktor för 3 och mer bedvid varandra monterade dvärgbrytare

0,95
Korrektionsfaktor för 4 och 5 bredvid varandra monterade dvärgbrytare

0,90
Korrektionsfaktor för 6 och mer bedvid varandra monterade dvärgbrytare

0,85
Min./Max. tröskelvärde termisk utlösning vid AC drift

1,13 - 1,45 A

Läckströmstyp

A
Kapslingsklass (IP)

IP20

Märkkortslutningbrytförmåga Icn (IEC 60898-1)

6 kA

Nominell isolationsspänning Ui

500 V
Nominell impulsskyddspänning Uimp

4000 V
Max. driftspänning (Umax)

230 V
Märkdriftspänning Ue

230 - 230 V
Överspänningskategori enligt IEC 60947-1

3

Total effektförlust vid nominell märkström

2,60 W

Frekvens

50 - 50 Hz

Höjd

2000 m
Energibegränsningsklass I²t

3
Driftstemperatur

-25 - 40 °C
Förvarings-/transporttemperatur

-25 - 70 °C

Mekanisk livsl. (elektriska omkopplingar)

2000
Mekanisk livslängd (omkopplingar)

2000

Anslutningstyp

Skruvterminal
Area flexibel ledare

1 - 16 mm²
Area solid ledare

1 - 25 mm²
Anslutningsarea vid inkommande med skruv, med flexibel ledare

1 - 16 mm²
Anslutningsarea ingång och utgång med skruvar, solid ledare

1 - 25 mm²
Anslutningsarea ingång och utgång med skruvar, flexibla ledare

1 - 16 mm²
Anslutningsarea ingång och utgång med skruvar, solid ledare

1 - 25 mm²

Nominellt åtdragningsmoment

2,10 - 2,10 N
Typ av övre anslutning på normkomponeter

Skruvanslutning
Typ av nedre anslutning på normkomponeter

BIConnect

Antal moduler

2

Höjd

83 mm
Bredd

35 mm
Djup

68 mm
