Interruptores e aparelhos de proteção

Disjuntor P250 LSI 4P-4D 100A 70kA HET101JR

Name: HET101JR
Brand: Hager
SKU: HET101JR20
Price: 1096.23 EUR

EAN

3250613176259

Quantidade

1 Uni.

Grupo

Preço

1 096,23 €

/ Uni. *

Acessórios
Características técnicas
Valor ambiental
Documentos
Mais produtos

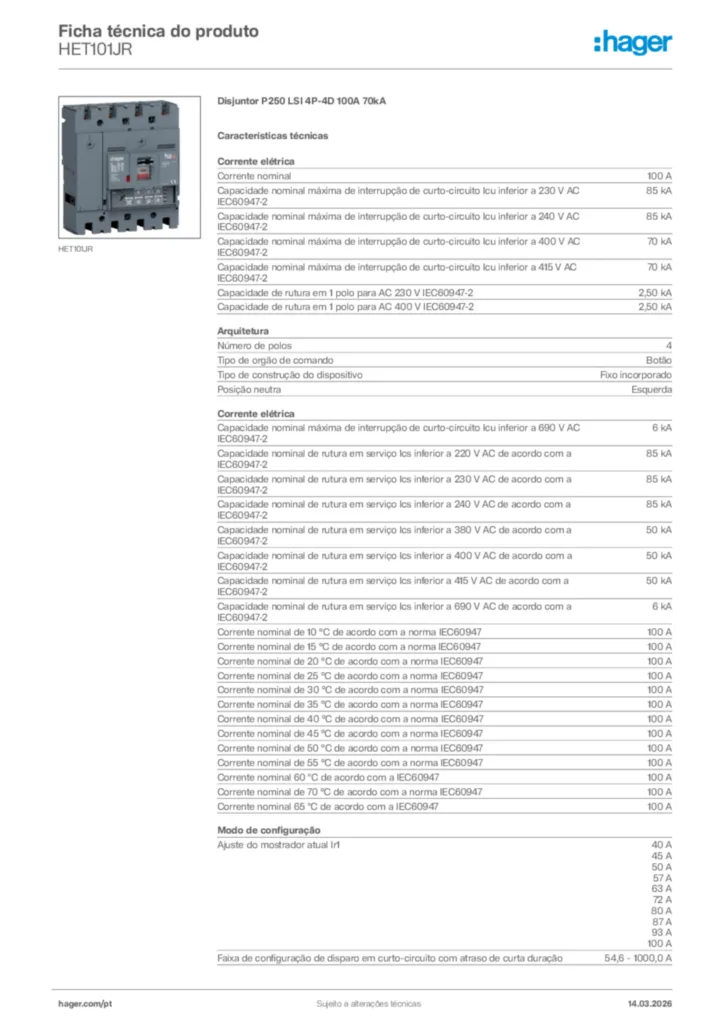

Descarregar ficha técnica

Complete seu sistema

Acessórios opcionais

Bloco diferencial tipo A para aparelho compacto 2 produtos disponíveis
Adaptador de cabos de dados auxiliares 1 produtos disponíveis
Disparador de tensão 5 produtos disponíveis
Sob tensão da bobina 8 produtos disponíveis
Bloco de contacto auxiliar 3 produtos disponíveis
Ver mais 35 outros produtos disponíveis

Características técnicas

Corrente nominal

100 A
Capacidade nominal máxima de interrupção de curto-circuito Icu inferior a 230 V AC IEC60947-2

85 kA
Capacidade nominal máxima de interrupção de curto-circuito Icu inferior a 240 V AC IEC60947-2

85 kA
Capacidade nominal máxima de interrupção de curto-circuito Icu inferior a 400 V AC IEC60947-2

70 kA
Capacidade nominal máxima de interrupção de curto-circuito Icu inferior a 415 V AC IEC60947-2

70 kA
Capacidade de rutura em 1 polo para AC 230 V IEC60947-2

2,50 kA
Capacidade de rutura em 1 polo para AC 400 V IEC60947-2

2,50 kA
Capacidade nominal máxima de interrupção de curto-circuito Icu inferior a 690 V AC IEC60947-2

6 kA
Capacidade nominal de rutura em serviço Ics inferior a 220 V AC de acordo com a IEC60947-2

85 kA
Capacidade nominal de rutura em serviço Ics inferior a 230 V AC de acordo com a IEC60947-2

85 kA
Capacidade nominal de rutura em serviço Ics inferior a 240 V AC de acordo com a IEC60947-2

85 kA
Capacidade nominal de rutura em serviço Ics inferior a 380 V AC de acordo com a IEC60947-2

50 kA
Capacidade nominal de rutura em serviço Ics inferior a 400 V AC de acordo com a IEC60947-2

50 kA
Capacidade nominal de rutura em serviço Ics inferior a 415 V AC de acordo com a IEC60947-2

50 kA
Capacidade nominal de rutura em serviço Ics inferior a 690 V AC de acordo com a IEC60947-2

6 kA
Corrente nominal de 10 °C de acordo com a norma IEC60947

100 A
Corrente nominal de 15 °C de acordo com a norma IEC60947

100 A
Corrente nominal de 20 °C de acordo com a norma IEC60947

100 A
Corrente nominal de 25 °C de acordo com a norma IEC60947

100 A
Corrente nominal de 30 °C de acordo com a norma IEC60947

100 A
Corrente nominal de 35 °C de acordo com a norma IEC60947

100 A
Corrente nominal de 40 °C de acordo com a norma IEC60947

100 A
Corrente nominal de 45 °C de acordo com a norma IEC60947

100 A
Corrente nominal de 50 °C de acordo com a norma IEC60947

100 A
Corrente nominal de 55 °C de acordo com a norma IEC60947

100 A
Corrente nominal 60 ºC de acordo com a IEC60947

100 A
Corrente nominal de 70 °C de acordo com a norma IEC60947

100 A
Corrente nominal 65 ºC de acordo com a IEC60947

100 A

Número de polos

4
Tipo de orgão de comando

Botão
Tipo de construção do dispositivo

Fixo incorporado
Posição neutra

Esquerda

Ajuste do mostrador atual Ir1

40 A, 45 A, 50 A, 57 A, 63 A, 72 A, 80 A, 87 A, 93 A, 100 A
Faixa de configuração de disparo em curto-circuito com atraso de curta duração

54,6 - 1000,0 A

Frequência

50 - 60 Hz

Binário de aperto nominal

12 - 12 Nm
Posição de montagem/ligação

Frente

Tensão nominal de resistência a impulsos Uimp

8000 V
Tensão nominal de isolamento Ui

800 V
Tensão nominal de funcionamento Ue

220 - 690 V

Relé

LSI

Potência total dissipada em IN

7,20 W
Potência dissipada por polo

2,40 W

N.º de manobras elétricas em ciclos

10000
N.º de manobras mecânicas

40000

Número de contactos auxiliares como contacto de comutação

0
Número de contactos auxiliares como contacto normalmente fechado

0
Número de contactos auxiliares como contacto normalmente aberto

0

Índice de proteção IP

IP4X

Temperatura de funcionamento

-25 - 70 °C
Grau de poluição de acordo com IEC60664/IEC60947-2

3

Secção transversal de condutor flexível

35 - 150 mm²
Secção transversal de condutor rígido

35 - 185 mm²
Tipo de conector/ficha

Terminal

Bloqueável

Sim

Material do cabo

Cobre, Alumínio

Altura

165 mm
Largura

140 mm
Profundidade

97 mm

Comando motorizado integrado

Não

Adequado para calha DIN

Não
Compatível com Dispositivo Diferencial Bloco Diferencial

Sim
Adequado para caixa de distribuição

Sim

Posição da fonte de alimentação

Bidirecional

Proteção contra sobrecarga de longa duração (ltd): atraso (tr)

0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
Proteção de curta duração (std): corrente (lsd)

1,5, 2, 3, 4, 5, 6, 7, 8, 10
Proteção de curta duração (std): atraso (tsd)

50 ms, 100 ms, 200 ms, 300 ms, 400 ms
Proteção instantânea (li): coeficiente de ajuste do mostrador

3, 4, 5, 6, 7, 8, 10, 12, 15

Valor ambiental

Estamos empenhados em melhorar o nosso desempenho ambiental, reduzindo a nossa pegada ecológica e, ao mesmo tempo, desempenhando um papel como impulsionadores do desenvolvimento sustentável com os nossos clientes. Aprenda mais.

Conformidade RoHs Sim
