LV rozłącznik sprzęgłowy NH3 630A szyny 185mm zac.śr.M12 LVSR3TP
EAN
4049857122851
Liczba w opakowaniu
1 szt.
Grupa rabatowa
UTS
Cena
2697,00 zł
/ szt.
*
Zaloguj się, aby utworzyć listę produktów
Aby tworzyć listy produktów, musisz być zalogowany na swoje konto myHager
Wybierz sprzedawcę
Wybierz sprzedawcę, aby uzyskać dostęp do profesjonalnych cen i kupować online
Uzupełnij swój system
Akcesoria opcjonalne
-
Osłona przyłączy 2 dostępne produkty -
Przekładnik prądowy 11 dostępne produkty -
Zacisk do szyn fazowych 1 dostępne produkty -
Adapter montażowy 1 dostępne produkty -
Akcesoria mechaniczne 1 dostępne produkty -
Akcesoria/części zamienne do przyrządów pomiarowych 1 dostępne produkty
Uzupełnij swój system
-
LVZAL
LV osłona zacisków do rozłączników bezpiecz. listwowych LVS NH1/2/3
117,00 zł / szt.* -
LVZALLLV osłona zacisków odpływowych NH1/2/3, 2x300mm2
215,00 zł / szt.*
-
LVZW150
LV przekładnik prąd. rozł.bezp.listw.LVSG NH1/2/3 150/5A 2.5VA kl.1 nieleg.
225,00 zł / szt.* -
LVZW250LV przekładnik prąd. do rozł.bezp.listw.LVSG NH1/2/3 250/5A 5VA kl.1 nieleg.
225,00 zł / szt.* -
LVZW400LV przekładnik prąd. do rozł.bezp.listw.LVSG NH1/2/3 400/5A 5VA kl.1 nieleg.
225,00 zł / szt.* -
LVZW600LV przekładnik prąd. do rozł.bezp.listw.LVSG NH1/2/3 600/5A 5VA kl.1 nieleg.
225,00 zł / szt.* -
LVZWE400LV przekładnik prąd. do rozł.bezp.listw.LVSG NH1/2/3 400/1A 5VA kl.1 nieleg.
236,00 zł / szt.* -
LVZWE600LV przekładnik prąd. do rozł.bezp.listw.LVSG NH1/2/3 600/1A 5VA kl.1 nieleg.
236,00 zł / szt.* -
LVZWB200LV blok przek.pr.rozł.bezp.listw.LVSGxCPX NH1/2/3 200/5A 2.5VA 0.5S nielegal.
643,00 zł / szt.* -
LVZWB400LV blok przek.pr.rozł.bezp.listw.LVSGxCPX NH1/2/3 5VA 400/5A 0.5S nielegal.
686,00 zł / szt.* -
LVZWB500LV blok przek.pr.rozł.bezp.listw.LVSGxCPX NH1/2/3 500/5A 5VA 0.5S nielegal.
694,00 zł / szt.* -
LVZWB300LV blok przek.pr.rozł.bezp.listw.LVSGxCPX NH1/2/3 300/5A 5VA 0.5S nielegal.
650,00 zł / szt.* -
LVZWB600LV blok przek.pr.rozł.bezp.listw.LVSGxCPX NH1/2/3 600/5A 5VA 0.5S nielegal.
697,00 zł / szt.*
-
LVZGAT
LV wspornik stalowy do zabudowy zabezpieczeń 1 x TS35
197,00 zł / szt.*
-
LVZGET
LV wspornik stalowy do zabudowy mierników i zabezpieczeń 2 x TS35
250,00 zł / szt.*
-
LVZGA
LV adapter do montażu przyrządów pomiarowych modułowych
88,00 zł / szt.*
-
LVZTWLV przegroda izolacyjna do rozłączników listwowych LVS NH1/2/3 L=95mm kpl 5 szt.
38,00 zł / szt.* -
LVZASRLV zaciski odpływowe NH1/2/3, 2x300mm2
716,00 zł / szt.* -
LVZKHLV osłona przewodów zatrzaskowa do instalacji przekładników prądowych NH1/2/3
42,00 zł / szt.*
-
LVZ1230LV śruba M12x30 w zestawie z podkładką stykową (kpl 3 szt.)
42,00 zł / szt.*
-
LVZMGLV adapter do montażu przyrządów pomiarowych o wymiarach 96x96mm
158,00 zł / szt.*
Specyfikacja techniczna
Prąd elektryczny
-
Prąd znamionowy630 A
-
Znamionowy warunkowy prąd zwarciowy lcc120 kA
-
Prąd znamionowy zwarciowy umowny dla Ue=400 V zgodnie z PN-EN 61439-1 3.8.10.4120 kA
-
Znamionowy prąd krótkotrwały Icw 1s IEC 6094715 kA
Bezpiecznik
-
Rozmiar wkładki bezpiecznikowejNH3
Łączność
-
Typ połączeniaPołączenie śrubowe
Rodzaj połączenia
-
Przekrój poprzeczny przewodu elastycznego35 - 300 mm²
-
Przekrój poprzeczny przewodu sztywnego35 - 300 mm²
-
Typ złącza/wtykuRozłącznik
Architektura
-
Liczba biegunów3
Warunki użytkowania
-
Zakres temperatur pracy-25 - 55 °C
Instalacja, montaż
-
Nominalny moment dokręcania32 - 32 Nm
Wytrzymałość
-
Wytrzymałość elektryczna (liczba cykli)200
-
Wytrzymałość mechaniczna (liczba cykli)800
Bezpieczeństwo
-
Klasa ochrony przed wnikaniem (IP)IP2X
Napięcie
-
Napięcie znamionowe izolacji Ui1000 V
-
Znamionowe napięcie udarowe Uimp12 kV
Wymiary
-
Odległość szyn zbiorczych185 mm
-
Wysokość671 mm
-
Głębokość190 mm
Moc
-
Całkowite straty mocy dla prądu znamionowego111 W
Częstotliwość
-
Częstotliwość50 - 60 Hz
Zabezpieczenie elektryczne
-
Ze wskaźnikiem awariiNie
Wartość dla środowiska
Dążymy do poprawy naszych wyników w zakresie ochrony środowiska poprzez zmniejszenie naszego śladu środowiskowego, jednocześnie działając jako czynnik zrównoważonego rozwoju dla naszych klientów. Dowiedz się więcej
Certyfikaty i dokumenty
Pobierz
-
Obraz produktu
-
Product datasheet

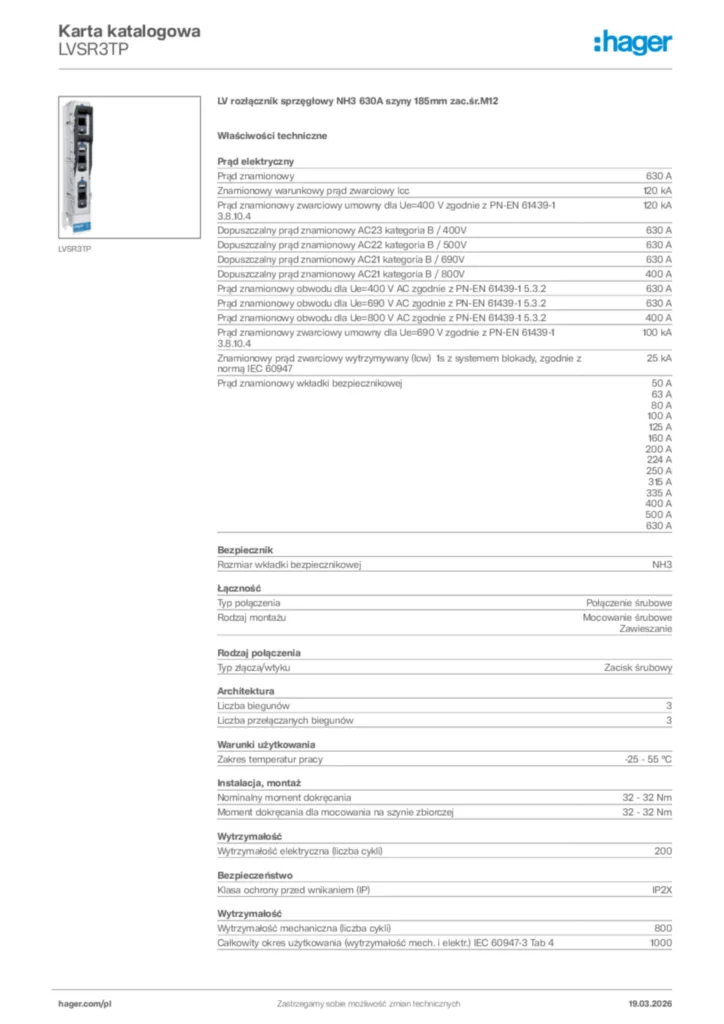

Hager Dane katalogowe produktu LVSR3TP
