module met 2 bedrade ingangen voor potentiaalvrije contacten, bedrade KNX, compatibel met Easy/ETS, waarmee commando's van wandapparatuur en deurcontacten naar de KNX-bus kunnen worden gestuurd. De TYBS702A integreert de functies AAN/UIT, afstandsschakelaar, timer, dimmer 1 en 2 drukknoppen, rolluiken en zonwering, verwarmingsregeling. Configureerbaar onder ETS in KNX Secure.
EAN-nummer
3250610050521
Verpakking
1 Stuk
Ingangsmodule, 2-voudig, potentiaalvrij, EASY/ETS KNX Secure TYBS702A
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Kies een verdeler
Selecteer uw groothandel om toegang te krijgen tot uw professionele prijzen en koop online
Kies uw toebehoren uit de lijst hiernaast
Toebehoren
-
Overspanningsbeveiliging data 1 producten beschikbaar -
Toebehoren voor bussysteem 4 producten beschikbaar -
Interface voor bussysteem 1 producten beschikbaar -
Systeeminterface/media gateway voor bussysteem 4 producten beschikbaar -
Aansluiting/aansluitklem voor bussysteem 1 producten beschikbaar -
Lijnkoppelaar voor bussysteem 1 producten beschikbaar
Kies uw toebehoren uit de lijst hiernaast
Technische eigenschappen
Architectuur
-
BussysteemKNX
Instellingen
-
Ondersteunde instelmodusETS, easy
Elektrische Stroom
-
Aantal ingangen2
Connectiviteit
-
Met bussysteem KNX RFNee
Uitrusting
-
Externe signaalspanning noodzakelijkNee
-
Radiofrequentie bidirectioneelNee
-
Met batterijNee
-
Met klimaat-regelingNee
Installatie, montage
-
Gemonteerd opInbouwmontage
Verlichting
-
LEDbesturingNee
Materiaal
-
MateriaalKunststof
-
KleurLichtgrijs
Veiligheid
-
Beschermingsgraad IPIP20
Gebruiksvoorwaarden
-
Bedrijfstemperatuur-5 - +45 °C
Kabel
-
Kabellengte0,25 m
Spanning
-
Ingangsspanning3,3-3,3 V
-
Netspanning via bus21-32 V
-
Type voedingDC
-
Systeemspanning30 V DC via bus
Afmetingen
-
Lengte43 mm
-
Hoogte28,5 mm
-
Diepte15,4 mm
Teksten
-
MontagewijzeVoor inbouw- en hollewandmontage
-
AansluitwijzeMet kabel voorgemonteerd
-
AT_PUBRALCode7035
-
Het genereren van gegevensJa
-
DatatypenAlgemene informatie, Binaire ingang, Aan/uit-status
-
Data formatenKNX (TP)
-
Geschat dagelijks dataverbruik10 KB - 100 KB
-
Het genereren van realtime gegevensJa
-
Gegevens die op het apparaat zijn opgeslagenNee
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-
Product afbeelding
-

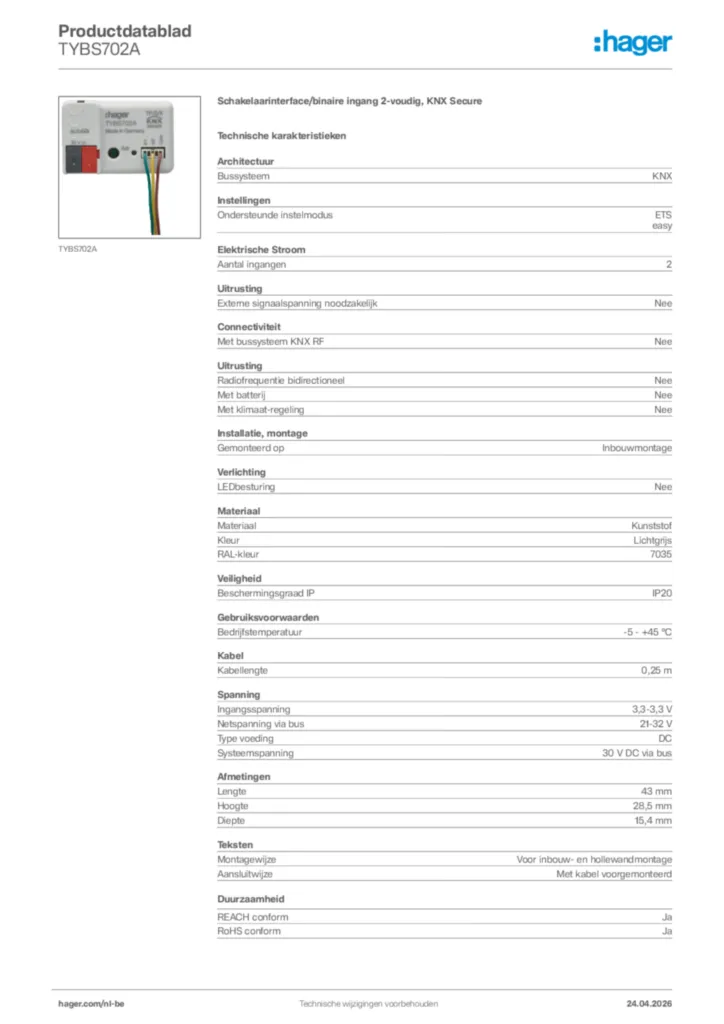

Productinformatieblad
Hager Productdatablad TYBS702A
Schakelaarinterface/binaire ingang 2-voudig, KNX Secure
PDF -
Technisch -handleiding
Technisch -handleiding en-GB 2025-04-01
PDF884,17 kB -
Installatiehandleiding
Installatiehandleiding en-GB, de-DE, fr-FR, it-IT, nl-NL, pt-PT, zh-CN 2023-12-15
PDF3,05 MB -
Handleiding
Handleiding en-GB 2021-11-10
PDF2,67 MB -
KNX-productdatabase
KNX-productdatabase International 2024-05-06
KNXPROD1,16 MB -
Toepassingsgids
Toepassingsgids en-GB 2024-06-27
PDF1,57 MB -
Conformiteitsverklaring
EU Declaration of Conformity
Conformiteitsverklaring en-GB, fr-FR 2024-03-28
PDF360,90 kB
UKCA Declaration of Conformity
Conformiteitsverklaring en-GB 2024-03-28
PDF270,31 kB
Meer documentatie
