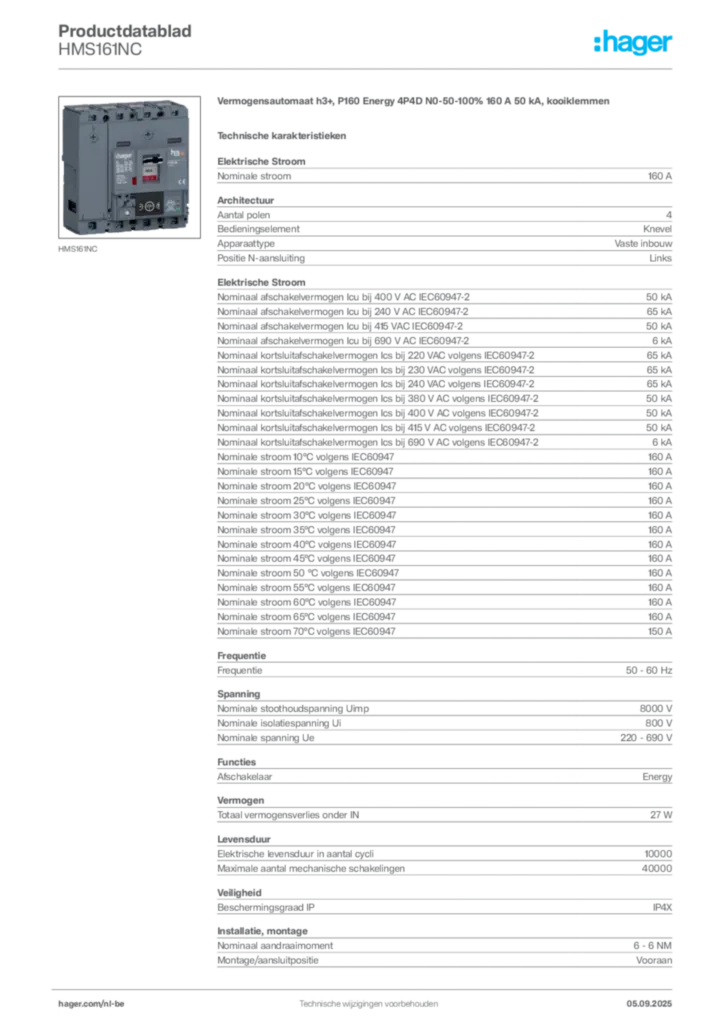

Vermogensautomaat h3+, P160 Energy 4P4D N0-50-100% 160 A 50 kA, kooiklemmen HMS161NC
EAN-nummer
3250613141349
Verpakking
1 Stuk
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Kies uw toebehoren uit de lijst hiernaast
Toebehoren
-
Interfacekabels 8 producten beschikbaar -
Communicatiemodulen 1 producten beschikbaar -
Elektrische toebehoren voor laagspanningscomponenten 1 producten beschikbaar -
DC-voeding 1 producten beschikbaar -
Uitschakelspoel 5 producten beschikbaar -
Meer toebehoren 22 andere producten beschikbaar
Kies uw toebehoren uit de lijst hiernaast
-
HXA011HNulspanningspoel (UVR) h3+, P160-P250-P630 24 VDC
-
HXA014HNulspanningspoel (UVR) h3+, P160-P250-P630 200-240 VAC
-
HXA015HNulspanningspoel (UVR) h3+, P160-P250-P630 380-450 VAC
-
HXA054HNulspanningspoel vertraagd (UVR) h3+, P160-P250-P630 220-240 VAC
-
HXA055HNulspanningspoel vertraagd (UVR) h3+, P160-P250-P630 380-450 VAC
-
HYS022HKlemafscherming voor rechte aansluitset, h3+ P160 4P
-
HYS024HKlemafscherming voor verspreidingsset, h3+ P160 4P
-
HYS026HKlemafscherming voor achter- en plug-in-aansluitingen, h3+ P160 4P
-
HYS051HAardeplaat voor rechte aansluitset h3+, P160 4P
-
HYS053HAardeplaat voor verspreidingsset h3+, P160 4P
Technische eigenschappen
Elektrische Stroom
-
Nominale stroom160 A
-
Nominaal afschakelvermogen Icu bij 400 V AC IEC60947-250 kA
-
Nominaal afschakelvermogen Icu bij 240 V AC IEC60947-265 kA
-
Nominaal afschakelvermogen Icu bij 415 VAC IEC60947-250 kA
-
Nominaal afschakelvermogen Icu bij 690 V AC IEC60947-26 kA
-
Nominaal kortsluitafschakelvermogen Ics bij 220 VAC volgens IEC60947-265 kA
-
Nominaal kortsluitafschakelvermogen Ics bij 230 VAC volgens IEC60947-265 kA
-
Nominaal kortsluitafschakelvermogen Ics bij 240 VAC volgens IEC60947-265 kA
-
Nominaal kortsluitafschakelvermogen Ics bij 380 V AC volgens IEC60947-250 kA
-
Nominaal kortsluitafschakelvermogen Ics bij 400 V AC volgens IEC60947-250 kA
-
Nominaal kortsluitafschakelvermogen Ics bij 415 V AC volgens IEC60947-250 kA
-
Nominaal kortsluitafschakelvermogen Ics bij 690 V AC volgens IEC60947-26 kA
-
Nominale stroom 10°C volgens IEC60947160 A
-
Nominale stroom 15°C volgens IEC60947160 A
-
Nominale stroom 20°C volgens IEC60947160 A
-
Nominale stroom 25°C volgens IEC60947160 A
-
Nominale stroom 30°C volgens IEC60947160 A
-
Nominale stroom 35°C volgens IEC60947160 A
-
Nominale stroom 40°C volgens IEC60947160 A
-
Nominale stroom 45°C volgens IEC60947160 A
-
Nominale stroom 50 °C volgens IEC60947160 A
-
Nominale stroom 55°C volgens IEC60947160 A
-
Nominale stroom 60°C volgens IEC60947160 A
-
Nominale stroom 65°C volgens IEC60947160 A
-
Nominale stroom 70°C volgens IEC60947150 A
Architectuur
-
Aantal polen4
-
BedieningselementKnevel
-
ApparaattypeVaste inbouw
-
Positie N-aansluitingLinks
Frequentie
-
Frequentie50 - 60 Hz
Spanning
-
Nominale stoothoudspanning Uimp8000 V
-
Nominale isolatiespanning Ui800 V
-
Nominale spanning Ue220 - 690 V
Functies
-
AfschakelaarEnergy
Vermogen
-
Totaal vermogensverlies onder IN27 W
Levensduur
-
Elektrische levensduur in aantal cycli10000
-
Maximale aantal mechanische schakelingen40000
Installatie, montage
-
Nominaal aandraaimoment6 - 6 NM
-
Montage/aansluitpositieVooraan
Veiligheid
-
Beschermingsgraad IPIP4X
Aansluiting
-
Doorsnede soepele geleider6 - 70 mm²
-
Doorsnede stijve geleider6 - 95 mm²
Deksel, deur
-
VergrendelbaarJa
Kabel
-
Materiaal kabelKoper
Compatibiliteit
-
Compatibel met aardlekelementNee
-
Geschikt voor DIN-railNee
-
Geschikt voor verdeelbordJa
Afmetingen
-
Hoogte130 mm
-
Breedte120 mm
-
Diepte97 mm
Connectiviteit
-
Type connector/stekkerSchroefaansluiting
Instellingen
-
Instelbereik kortvertraagde kortsluiting94,5 - 1600,0 A
Elektrische beveiliging
-
Langdurige overbelastingsbeveiliging (ltd): vertraging (tr)0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
-
Kortstondige beveiliging (std): gelijkstroom (Isd)1,5, 2, 2,5, 3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10
-
Kortstondige beveiliging (std): vertraging (tsd)50 ms, 100 ms, 200 ms, 300 ms, 400 ms
-
Directe beveiliging (lg): instellingscoëfficiënt3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10, 10,5, 11
