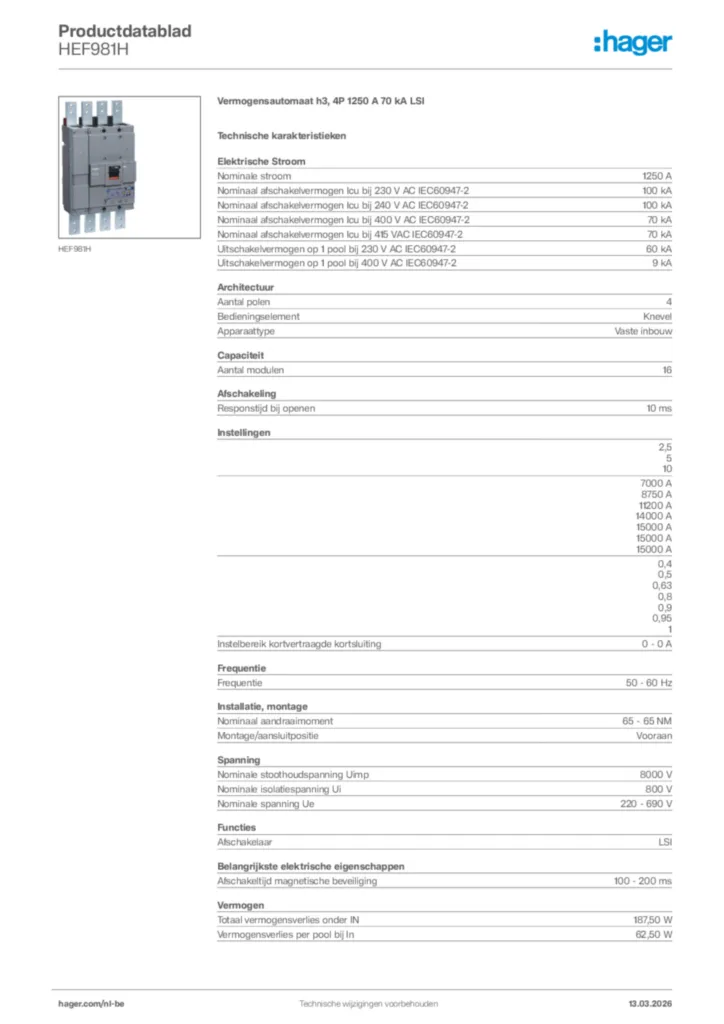

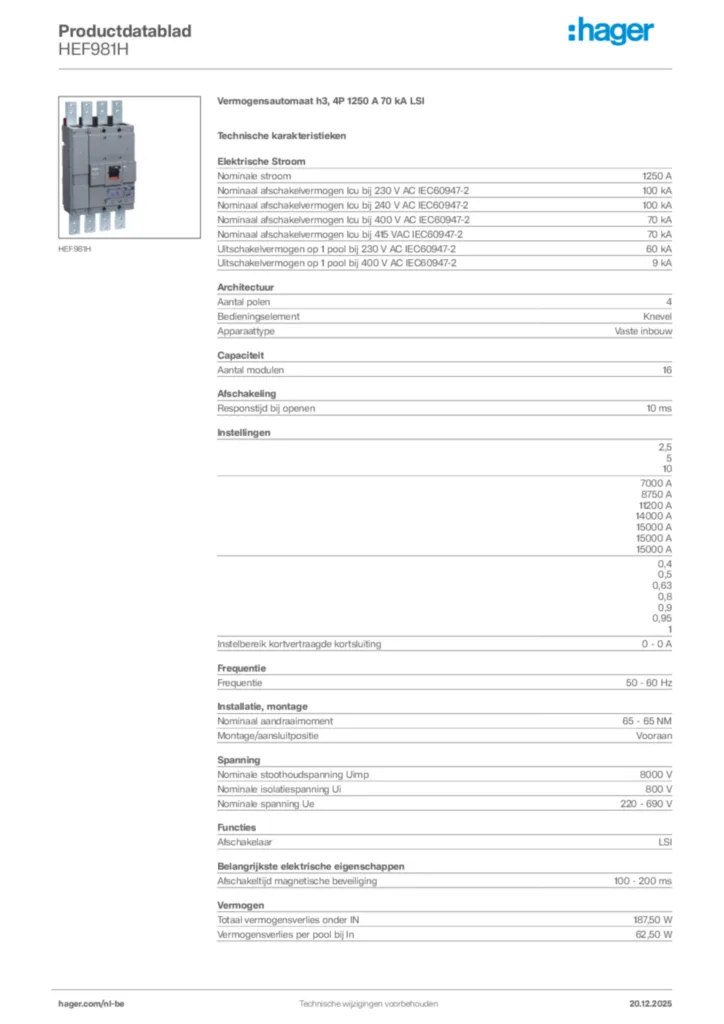

Vermogensautomaat h3, 4P 1250 A 70 kA LSI HEF981H
EAN-nummer
3250613349950
Verpakking
1 Stuk
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Kies uw toebehoren uit de lijst hiernaast
Toebehoren
-
Hulpcontactblok 2 producten beschikbaar -
Onderspanningsspoel 7 producten beschikbaar -
Hendel voor automaat 2 producten beschikbaar -
Hangslotvergrendeling voor schakelaar 1 producten beschikbaar -
Motorbediening 2 producten beschikbaar -
Meer toebehoren 1 andere producten beschikbaar
Kies uw toebehoren uit de lijst hiernaast
-
HXE011H
Nulspanningspoel (UVR) h3, 24 VDC
-
HXE013HNulspanningspoel (UVR) h3, 110-120 VAC
-
HXE014HNulspanningspoel (UVR) h3, 220-240 VAC
-
HXE015HNulspanningspoel (UVR) h3, 380-415 VAC
-
HXF051HMin.spoel vertraagd h1600 24V DC
-
HXF054HMin.spoel vertraagd h1600 220-240V AC
-
HXF055HMin.spoel vertraagd h1600 380-415V AC
Technische eigenschappen
Elektrische Stroom
-
Nominale stroom1250 A
-
Nominaal afschakelvermogen Icu bij 230 V AC IEC60947-2100 kA
-
Nominaal afschakelvermogen Icu bij 240 V AC IEC60947-2100 kA
-
Nominaal afschakelvermogen Icu bij 400 V AC IEC60947-270 kA
-
Nominaal afschakelvermogen Icu bij 415 VAC IEC60947-270 kA
-
Uitschakelvermogen op 1 pool bij 230 V AC IEC60947-260 kA
-
Uitschakelvermogen op 1 pool bij 400 V AC IEC60947-29 kA
Architectuur
-
Aantal polen4
-
BedieningselementKnevel
-
ApparaattypeVaste inbouw
Capaciteit
-
Aantal modulen16
Afschakeling
-
Responstijd bij openen10 ms
-
AT_MagneticProtectionKnobSetting2,5, 5, 10
-
AT_RangeMagneticAdjustment7000 A, 8750 A, 11200 A, 14000 A, 15000 A, 15000 A, 15000 A
-
AT_ThermalProtectionKnobSetting0,4, 0,5, 0,63, 0,8, 0,9, 0,95, 1
Instellingen
-
Instelbereik kortvertraagde kortsluiting0 - 0 A
Frequentie
-
Frequentie50 - 60 Hz
Installatie, montage
-
Nominaal aandraaimoment65 - 65 NM
-
Montage/aansluitpositieVooraan
Spanning
-
Nominale stoothoudspanning Uimp8000 V
-
Nominale isolatiespanning Ui800 V
-
Nominale spanning Ue220 - 690 V
Functies
-
AfschakelaarLSI
Belangrijkste elektrische eigenschappen
-
Afschakeltijd magnetische beveiliging100 - 200 ms
Vermogen
-
Totaal vermogensverlies onder IN187,50 W
-
Vermogensverlies per pool bij In62,50 W
Levensduur
-
Elektrische levensduur in aantal cycli1000
-
Maximale aantal mechanische schakelingen4000
Uitrusting
-
Aantal hulpcontacten als wisselcontact0
-
Aantal hulpcontacten als verbreekcontact0
-
Aantal hulpcontacten als maakcontact0
Veiligheid
-
Beschermingsgraad IPIP4X
Gebruiksvoorwaarden
-
Bedrijfstemperatuur-25 - 70 °C
Aansluiting
-
Doorsnede soepele geleider3x 240 mm²
-
Doorsnede stijve geleider3x 240 mm²
-
Type connector/stekkerKlem
Bediening en signalisatie
-
Motorbediening geïntegreerdNee
Compatibiliteit
-
Geschikt voor DIN-railNee
Stroomvoorziening
-
Positie voedingBidirectioneel
