Vermogensautomaat h3, 4P 1250 A 50 kA LSI HNF981H
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Kies een verdeler
Selecteer uw groothandel om toegang te krijgen tot uw professionele prijzen en koop online
Kies uw toebehoren uit de lijst hiernaast
Toebehoren
-
Hulpcontactadapter 1 producten beschikbaar -
Hangslotvergrendeling voor schakelaar 1 producten beschikbaar -
Motorbediening 2 producten beschikbaar -
Hulpcontactblok 2 producten beschikbaar -
Onderspanningsspoel 7 producten beschikbaar -
Hendel voor automaat 2 producten beschikbaar
Kies uw toebehoren uit de lijst hiernaast
-
HXF054H
Min.spoel vertraagd h1600 220-240V AC
-
HXF051HMin.spoel vertraagd h1600 24V DC
-
HXF055HMin.spoel vertraagd h1600 380-415V AC
-
HXE015HNulspanningspoel (UVR) h3, 380-415 VAC
-
HXE013HNulspanningspoel (UVR) h3, 110-120 VAC
-
HXE014HNulspanningspoel (UVR) h3, 220-240 VAC
-
HXE011HNulspanningspoel (UVR) h3, 24 VDC
Technische eigenschappen
Elektrische Stroom
-
Nominale stroom1250 A
-
Nominaal afschakelvermogen Icu bij 230 V AC IEC60947-2100 kA
-
Nominaal afschakelvermogen Icu bij 240 V AC IEC60947-2100 kA
-
Nominaal afschakelvermogen Icu bij 400 V AC IEC60947-250 kA
-
Nominaal afschakelvermogen Icu bij 415 VAC IEC60947-250 kA
-
Uitschakelvermogen op 1 pool bij 230 V AC IEC60947-260 kA
-
Uitschakelvermogen op 1 pool bij 400 V AC IEC60947-29 kA
Architectuur
-
Aantal polen4
-
BedieningselementKnevel
-
ApparaattypeVaste inbouw
Capaciteit
-
Aantal modulen16
Afschakeling
-
Responstijd bij openen10 ms
-
AT_MagneticProtectionKnobSetting2,5, 5, 10
-
AT_RangeMagneticAdjustment7000 A, 8750 A, 11200 A, 14000 A, 15000 A, 15000 A, 15000 A
-
AT_ThermalProtectionKnobSetting0,4, 0,5, 0,63, 0,8, 0,9, 0,95, 1
Instellingen
-
Instelbereik kortvertraagde kortsluiting0 - 0 A
Frequentie
-
Frequentie50 - 60 Hz
Installatie, montage
-
Nominaal aandraaimoment65 - 65 NM
-
Montage/aansluitpositieVooraan
Spanning
-
Nominale stoothoudspanning Uimp8000 V
-
Nominale isolatiespanning Ui800 V
-
Nominale spanning Ue220 - 690 V
Functies
-
AfschakelaarLSI
Belangrijkste elektrische eigenschappen
-
Afschakeltijd magnetische beveiliging100 - 200 ms
Vermogen
-
Totaal vermogensverlies onder IN187,50 W
-
Vermogensverlies per pool bij In62,50 W
Levensduur
-
Elektrische levensduur in aantal cycli1000
-
Maximale aantal mechanische schakelingen4000
Uitrusting
-
Aantal hulpcontacten als wisselcontact0
-
Aantal hulpcontacten als verbreekcontact0
-
Aantal hulpcontacten als maakcontact0
Veiligheid
-
Beschermingsgraad IPIP4X
Gebruiksvoorwaarden
-
Bedrijfstemperatuur-25 - 70 °C
Aansluiting
-
Doorsnede soepele geleider3x 240 mm²
-
Doorsnede stijve geleider3x 240 mm²
-
Type connector/stekkerKlem
Bediening en signalisatie
-
Motorbediening geïntegreerdNee
Compatibiliteit
-
Geschikt voor DIN-railNee
Stroomvoorziening
-
Positie voedingBidirectioneel
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-
Product afbeelding
-

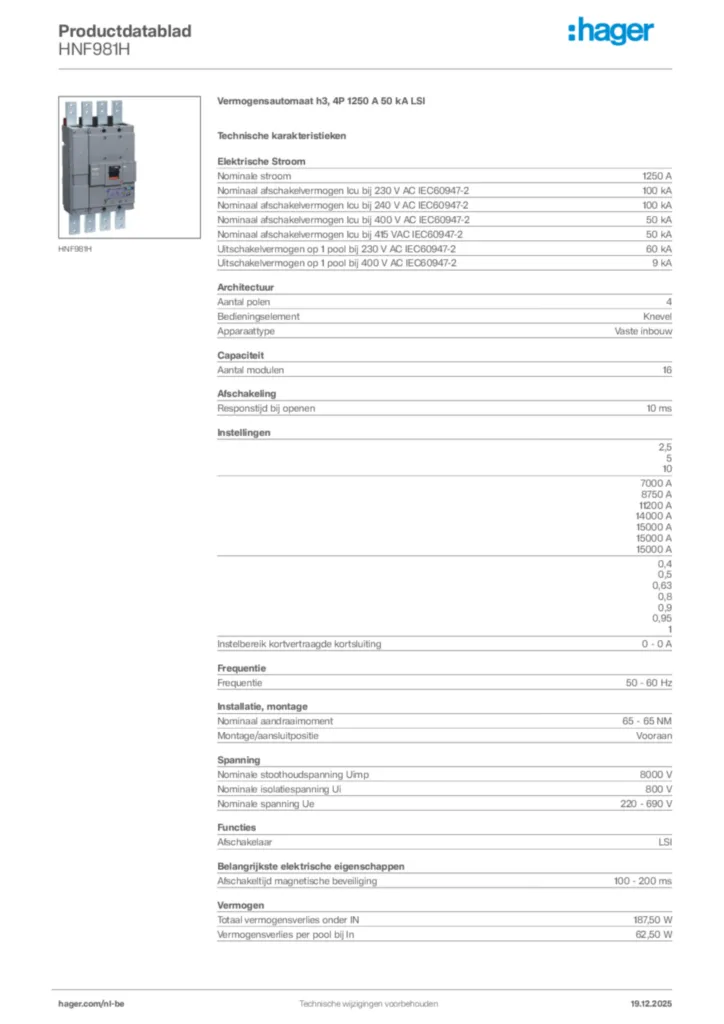

Product datasheet
Hager Productdatablad HNF981H
Vermogensautomaat h3, 4P 1250 A 50 kA LSI
PDF -
Installatiehandleiding
Installatiehandleiding International 2021-06-07
PDF3,62 MB -

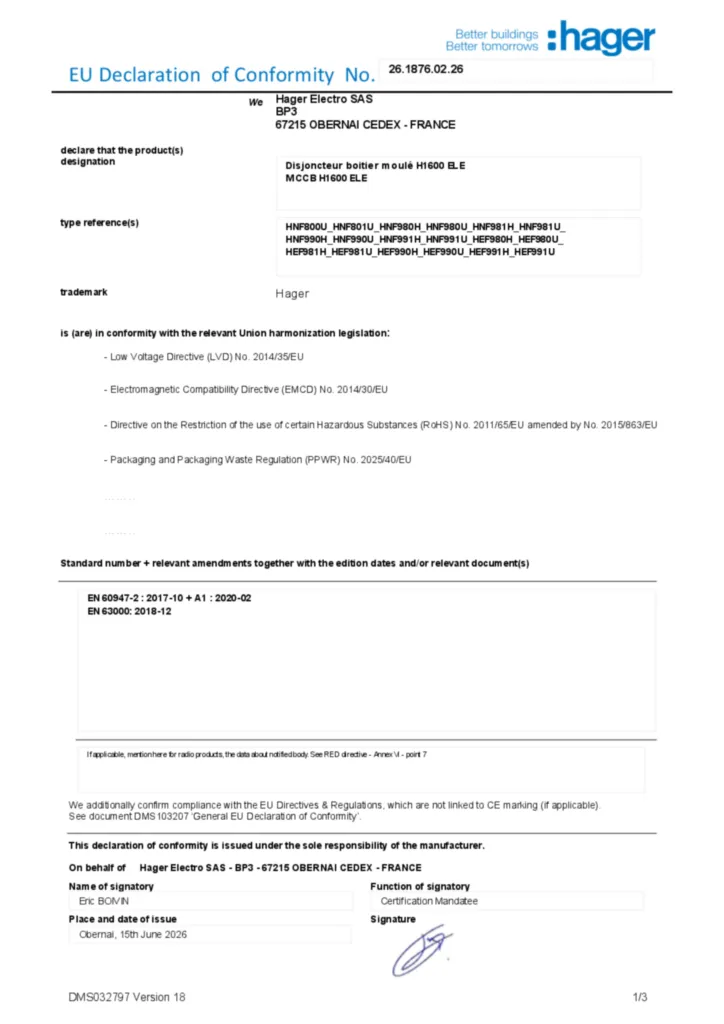

Conformiteitsverklaring
