Hoofdautomaat h1600 3P 70kA 1600A LSI HEF990H
EAN-nummer
3250613349943
Verpakking
1 Stuk
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Maak uw systeem compleet
Optionele accesoires
-
Hulpcontactblok 2 producten beschikbaar -
Onderspanningsspoel 8 producten beschikbaar -
Hendel voor automaat 2 producten beschikbaar -
Hangslotvergrendeling voor schakelaar 1 producten beschikbaar -
Motorbediening 2 producten beschikbaar -
Bekijk meer 1 andere producten beschikbaar
Maak uw systeem compleet
-
HXE011H
Nulspanningspoel (UVR) h3, 24 VDC
-
HXE013HNulspanningspoel (UVR) h3, 110-120 VAC
-
HXE014HNulspanningspoel (UVR) h3, 220-240 VAC
-
HXE015HNulspanningspoel (UVR) h3, 380-415 VAC
-
HXE051HMin.spoel vertraagd h1000 24V DC
-
HXF051HMin.spoel vertraagd h1600 24V DC
-
HXF054HMin.spoel vertraagd h1600 220-240V AC
-
HXF055HMin.spoel vertraagd h1600 380-415V AC
Technische eigenschappen
Elektrische Stroom
-
Nominale stroom1600 A
-
Nominaal afschakelvermogen Icu bij 230 V AC IEC60947-2100 kA
-
Nominaal afschakelvermogen Icu bij 240 V AC IEC60947-2100 kA
-
Nominaal afschakelvermogen Icu bij 400 V AC IEC60947-270 kA
-
Nominaal afschakelvermogen Icu bij 415 VAC IEC60947-270 kA
-
Uitschakelvermogen op 1 pool bij 230 V AC IEC60947-260 kA
-
Uitschakelvermogen op 1 pool bij 400 V AC IEC60947-29 kA
Architectuur
-
Aantal polen3
-
BedieningselementKnevel
-
ApparaattypeVaste inbouw
Capaciteit
-
Aantal modulen12
Afschakeling
-
Responstijd bij openen10 ms
Instellingen
-
Instelbereik kortvertraagde kortsluiting0 - 0 A
Frequentie
-
Frequentie50 - 60 Hz
Installatie, montage
-
Nominaal aandraaimoment65 - 65 NM
-
Montage/aansluitpositieVooraan
Spanning
-
Nominale stoothoudspanning Uimp8000 V
-
Nominale isolatiespanning Ui800 V
-
Nominale spanning Ue220 - 690 V
Functies
-
AfschakelaarLSI
Belangrijkste elektrische eigenschappen
-
Afschakeltijd magnetische beveiliging100 - 200 ms
Vermogen
-
Totaal vermogensverlies onder IN168,90 W
-
Vermogensverlies per pool bij In56,30 W
Levensduur
-
Elektrische levensduur in aantal cycli1000
-
Maximale aantal mechanische schakelingen4000
Uitrusting
-
Aantal hulpcontacten als wisselcontact0
-
Aantal hulpcontacten als verbreekcontact0
-
Aantal hulpcontacten als maakcontact0
Veiligheid
-
Beschermingsgraad IPIP4X
Gebruiksvoorwaarden
-
Bedrijfstemperatuur-25 - 70 °C
Aansluiting
-
Doorsnede soepele geleider3x 240 mm²
-
Doorsnede stijve geleider3x 240 mm²
-
Type connector/stekkerKlem
Bediening en signalisatie
-
Motorbediening geïntegreerdNee
Compatibiliteit
-
Geschikt voor DIN-railNee
Stroomvoorziening
-
Positie voedingBidirectioneel
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-

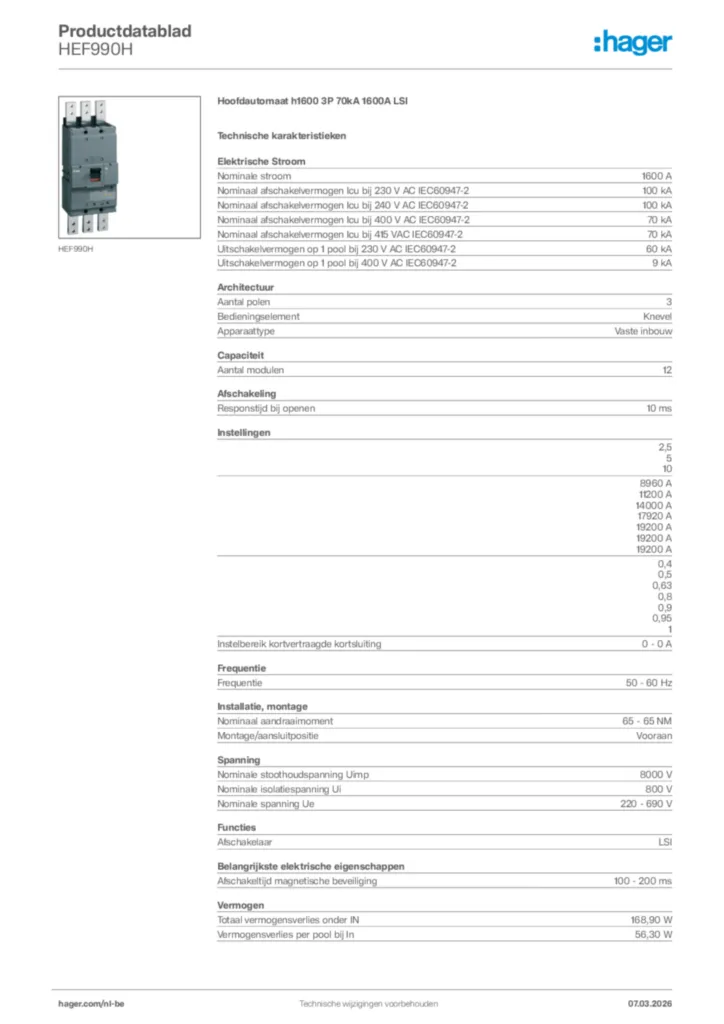

Product afbeelding
-
Installatiehandleiding
Installatiehandleiding International 2021-06-07
PDF3,62 MB -
Conformiteitsverklaring
Declaration
Conformiteitsverklaring International 2022-06-23
PDF287,24 kB
Meer documentatie
