Quadri in vetroresina Pedro IP66

Veloci da cablare e semplici da installare,
tutto con solo un attrezzo

Una serie di caratteristiche ideate appositamente per rendere il lavoro di installatori e quadristi rapido e semplice.

Questo è il tratto distintivo di Pedro, la gamma di quadri in vetroresina Bocchiotti per installazione indoor e outdoor. Una gamma di 7 dimensioni con porta cieca e con porta oblò completa di tutti gli accessori necessari per attrezzare il quadro con apparecchiature modulari su guida DIN oppure con piastra di fondo. Accessori preassemblati e sistemi di montaggio a incastro con l’utilizzo di viti a un quarto di giro, assicurano velocità di esecuzione e possibilità di variare la configurazione del quadro con poche semplici mosse. Tutto con solo un attrezzo.

Un prodotto versatile
per ogni ambito applicativo

Quadri in vetroresina Pedro IP66 Bocchiotti

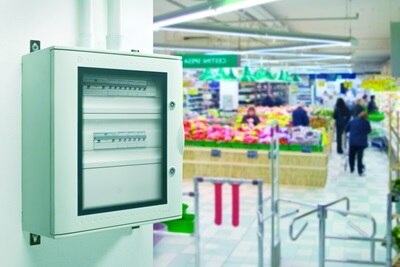

Ambito commerciale

L’utilizzo dei pannelli sfinestrati e ciechi garantisce una modularità massima fino a 190 moduli

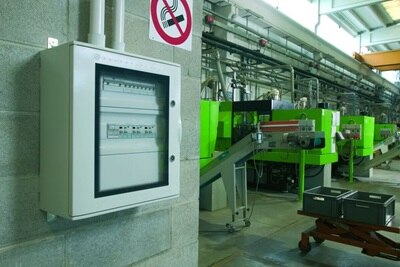

Ambito industriale

Un perfetto connubio con i sistemi di tubi e raccordi INSET.

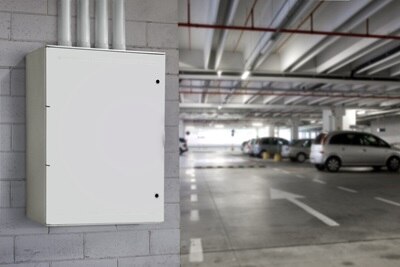

Ambito terziario

Elemento ideale nello sviluppo di un impianto a vista.

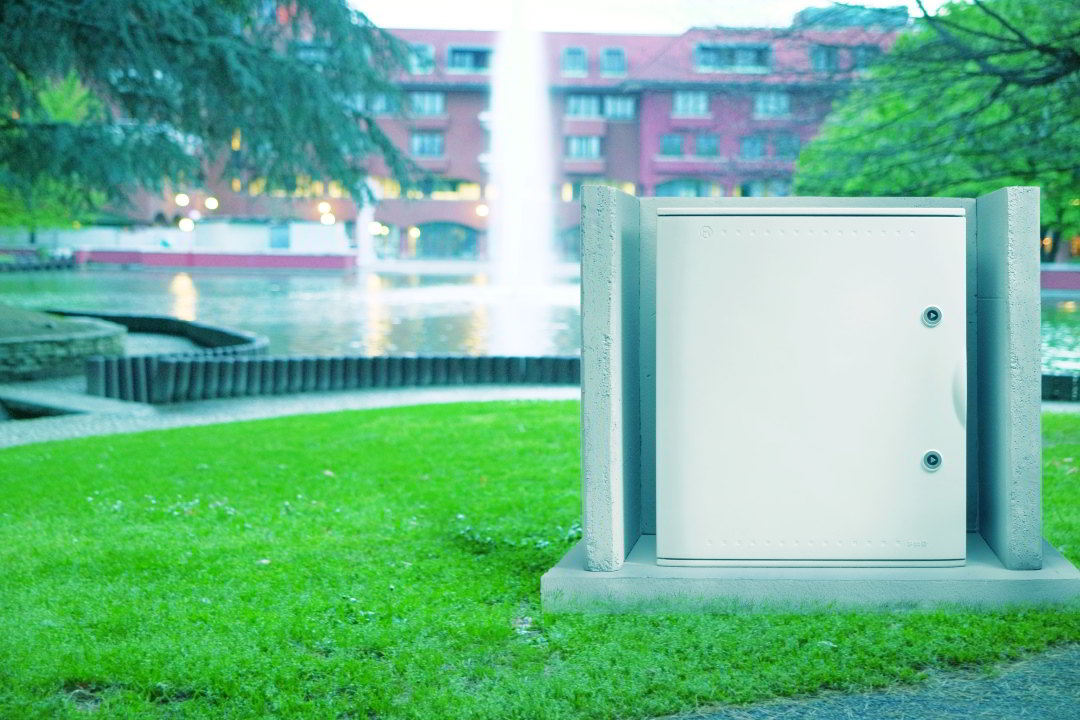

Installazione in esterno

La soluzione per la gestione dell’illuminazione in ambienti pubblici.

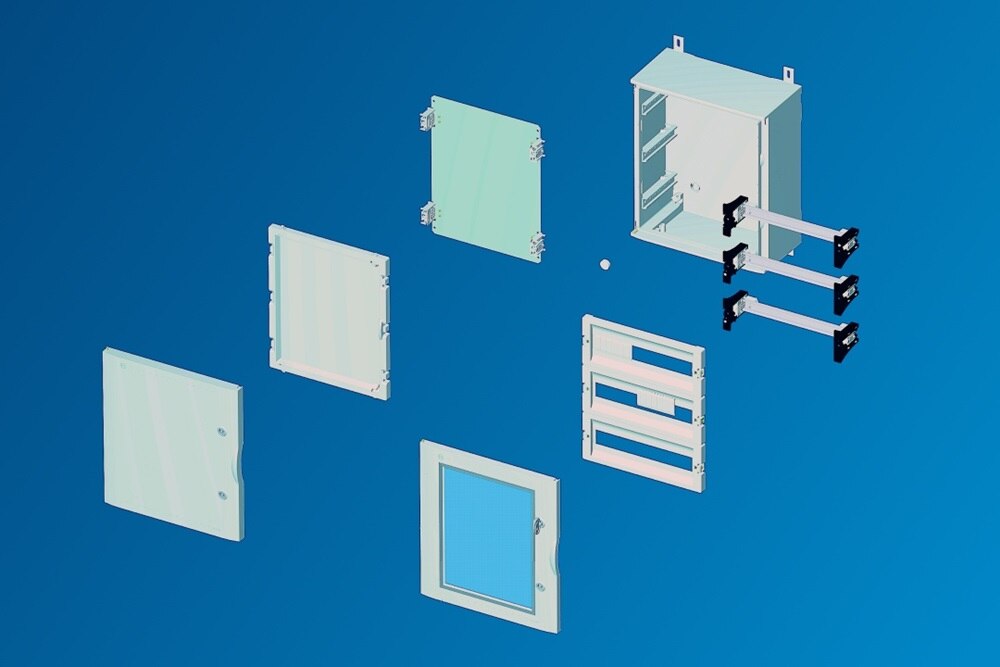

Caratteristiche tecniche

Quadri in vetroresina Pedro VTR cieco IP66 e Pedro VTR oblò IP66

Funzionali e adattabili ad ogni ambiente, i quadri in vetroresina della serie PEDRO sono idonei alla realizzazione di apparecchiature assemblate secondo le Norme EN 61439-1.

7 dimensioni
Halogen free
Telaio componibile e regolabile in profondità
Guide DIN regolabili in altezza
Pannelli removibili
Elevata robustezza
Design di elevato livello estetico
Fissaggi a scatto e con viti ad 1/4 di giro
Idonei per installazioni da –25 a +60°C
Glow wire 960° per quadri con porta cieca e con oblò

Scopri la gamma

Con Pedro IP66
i vantaggi sono innumerevoli

Cambiamento interasse telaio monofila

L’innovativa struttura portante delle guide DIN permette l’utilizzo di attrezzature con ingombri standard (48 e 75mm) semplicemente agendo sulla vite centrale.

Posizionamento telaio monofila nelle guide a C

L’esclusiva configurazione interna dei quadri offre la massima possibilità di scelta sul posizionamento delle guide DIN. La vite ad 1/4 di giro garantisce un fissaggio rapido e sicuro.

Fissaggio pannello sfinestrato

In caso di manutenzione le operazioni di montaggio e rimozione dei pannelli sfinestrati si contraddistinguono per una semplice operazione effettuata con attrezzo.

Fissaggio pannello cieco

I quadri della serie PEDRO sono attrezzabili con pannelli ciechi singoli e doppi con fissaggio a scatto tramite attrezzo.

Montaggio telaio composto

Pannelli sfinestrati e montanti possono essere assemblati esternamente al quadro per facilitare le operazioni di cablaggio.
Interasse: 125 mm (36 moduli), 150 mm (da 54 a 140 moduli) e 200 mm (190 moduli).

Apertura portella con angolo >180°

L’apertura oltre i 180° della portella, arrivo a filo muro, garantisce la massima tranquillità nelle lavorazioni al banco ed evita il distacco e la rottura della stessa, a quadro installato, in caso di urto accidentale.

Fissaggio canali da cablaggio

Il kit staffe CAN permette l’utilizzo di canali per cablaggio T1-N e T1-EN con base ed altezza massima pari a 60mm.

Posizionamento piastra di fondo

I quadri sono attrezzabili con apparecchiature non modulari tramite l’utilizzo della piastra di fondo installabile direttamente sul fondo del quadro o posizionata a diverse altezze grazie agli scorrevoli forniti a parte SCOR PF.

Posizionamento controporta

La controporta si contraddistingue per un profilo particolare in grado di garantire una maggiore distanza dalla portella con o senza oblò.
Reversibile ed installabile su due differenti posizioni è caratterizzata da maniglia ergonomica.

Montaggio staffe doppio isolamento

Tutta la linea di quadri PEDRO è dotata di staffe di fissaggio a muro per garantire il mantenimento del doppio isolamento.

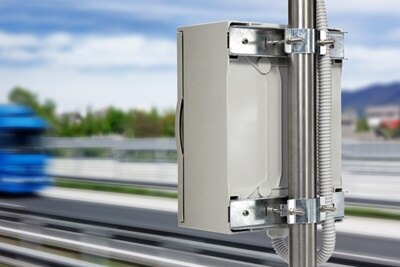

Attacchi a palo

Gli attacchi a palo consentono l’applicazione dei quadri PEDRO su pali con diametro da 48 a 80mm; per pali da 80 fino a 200mm utilizzare reggia metallica 19x0,76mm (non fornita in dotazione).
