Quadro in lamiera a parete orion plus con porta trasparente, grado di protezione IP65, altezza 300 mm, larghezza 250 mm e profondità 160 mm. Caratterizzato da una corrente di impiego di 250 A, corrente di corto circuito 35 kA, una tensione di impiego di 400 V e una tensione di isolamento di 690 V. Robusta costruzione in lamiera di acciaio 12/10, colore RAL7035 . Conforme alla norma CEI EN 62208.
EAN
3250610670644
catalog.pageproduct.product.info.brand
Hager
m/p imballo
1 pezzo
Quadro in lamiera a parete con porta trasparente H300 L250 P160 orion plus FL152A
Ricambio: verificare la disponibilità con il proprio grossista di materiale elettrico
catalog.product_page.follow_up.title
catalog.lists.product_addition.login_popup.title
catalog.lists.product_addition.login_popup.descriptive_text
catalog.transfer_popup.title
catalog.product_page.tranfer_popup.descriptive_text
product.page.accessories.title
product.page.accessories.associated-products
-
Ventola per armadio 3 product.page.accessories.products-available -
Accessori per montaggio 3 product.page.accessories.products-available -
Riscaldamento per armadio 6 product.page.accessories.products-available -
Chiave per quadro/armadio 1 product.page.accessories.products-available -
Piastra di fondo 2 product.page.accessories.products-available -
Termostato/igrostato (quadro elettrico) 1 product.page.accessories.products-available
product.page.accessories.title-modal
-
FL214Z
Ventilatore con filtro 32W 230Vca 50-60HZ 190Mc-H
655,33 € / pezzo* -
FL212ZVentilatore con filtro 20W 230Vca 50-60HZ 115Mc-H
459,95 € / pezzo* -
FL210ZVentilatore con filtro 20W 230Vca 50-60HZ 57Mc-H
319,11 € / pezzo*
-
FL450A
Squadrette di fissaggio piastra di fondo orion plus
16,08 € / pezzo* -
FL863ZKit di 4 staffe in materiale isolante per fissaggio a parete orion plus
15,99 € / pezzo* -
FL872ZKit 40 viti piombabili per pannelli orion plus
39,85 € / set*
-
FL259Z
Termostato per ventilatori 1na 10A
122,03 € / pezzo* -
FL252ZResistenza anticondensa 15W 230Vca-Vcc
236,59 € / pezzo* -
FL253ZResistenza anticondensa 30W 230Vca-Vcc
275,97 € / pezzo* -
FL254ZResistenza anticondensa 45W 230Vca-Vcc
336,39 € / pezzo* -
FL255ZResistenza anticondensa 80W 230Vca-Vcc
350,67 € / pezzo* -
FL256ZResistenza anticondensa 150W 230Vca-Vcc
526,10 € / pezzo*
-
FL99Z
Chiave triangolare per serratura
3,91 € / pezzo*
-
FL402A
Piastra di fondo in lamiera H300 L250 orion plus lamiera
25,25 € / pezzo* -
FL422APiastra di fondo materiale isolante H300 L250 orion plus lamiera
28,26 € / pezzo*
-
FL258Z
Termostato per resistenza anticondensa 1nc 10A
122,03 € / pezzo*
-
VZ416Copriforo a banda 18 moduli RAL7035
8,96 € / pezzo*
-
FL96ZKit inserto triangolare con maniglia a chiave orion plus
32,08 € / pezzo* -
FL95ZKit inserto di chiusura doppia aletta 3mm orion plus
7,82 € / pezzo* -
FL93ZKit inserto di chiusura triangolare 8x8mm orion plus
8,23 € / pezzo* -
FL80ZKit inserto di chiusura quadrato 8x8mm orion plus
7,82 € / pezzo* -
17852Chiave a 3 inserti in alluminio (triangolo-quadro-doppia aletta)
9,50 € / pezzo*
-
FL98ZCoppia di inserti per chiave e maniglia stagna
51,52 € / pezzo* -
FL97ZKit inserto di chiusura doppia aletta 3mm orion plus
10,60 € / pezzo* -
FL94ZKit inserto di chiusura triangolare 8x8mm orion plus
17,75 € / pezzo* -
FL81ZKit inserto di chiusura quadrato 8x8mm orion plus
11,60 € / pezzo*
-
FL85ZKit di 4 staffe in lamiera per fissaggio a parete orion plus
18,78 € / pezzo*
Caratteristiche tecniche
Serie
-
Altezza300 mm
-
Larghezza250 mm
-
Profondità160 mm
-
Spessore dei fianchi1,2 mm
Protezione
-
Classe di protezione dall'ingresso (IP)IP65
-
Classe protezioneIsolamento classe I
-
Tipo di bloccaggio3 lati 7 mm, Serratura a chiave
-
Resistenza agli urti IKIK10
Equipaggiamento
-
Numero di aperture della flangia2
Installazione, montaggio
-
Montaggio suInstallazione a parete
-
Adatto per l'uso esternoNo
Materiali
-
ColoreGrigio chiaro
-
Codice RAL7035
-
TrattamentoVerniciato a polvere
-
MaterialeAcciaio
-
Finitura superficialeOpaco
Porta / coperchio
-
Numero di porte del quadro elettrico1
-
Numero di serrature1
-
Porta/frontale trasparenteSì
-
Tipo di porta quadro elettricoPorta singola
Corrente
-
Corrente nominale IN250 A
Condizioni di impiego
-
Tensione nominale400-400 V
catalog.pageproduct.title_sustainability.h2
Ci impegniamo a migliorare le nostre prestazioni ambientali riducendo la nostra impronta ecologica e agendo al tempo stesso come facilitatore della sostenibilità per i nostri clienti.
catalog.pageproduct.sustainability_block.downloads_h3
Documentazione
-
Immagine prodotto
-
GeneratedProductDatasheet

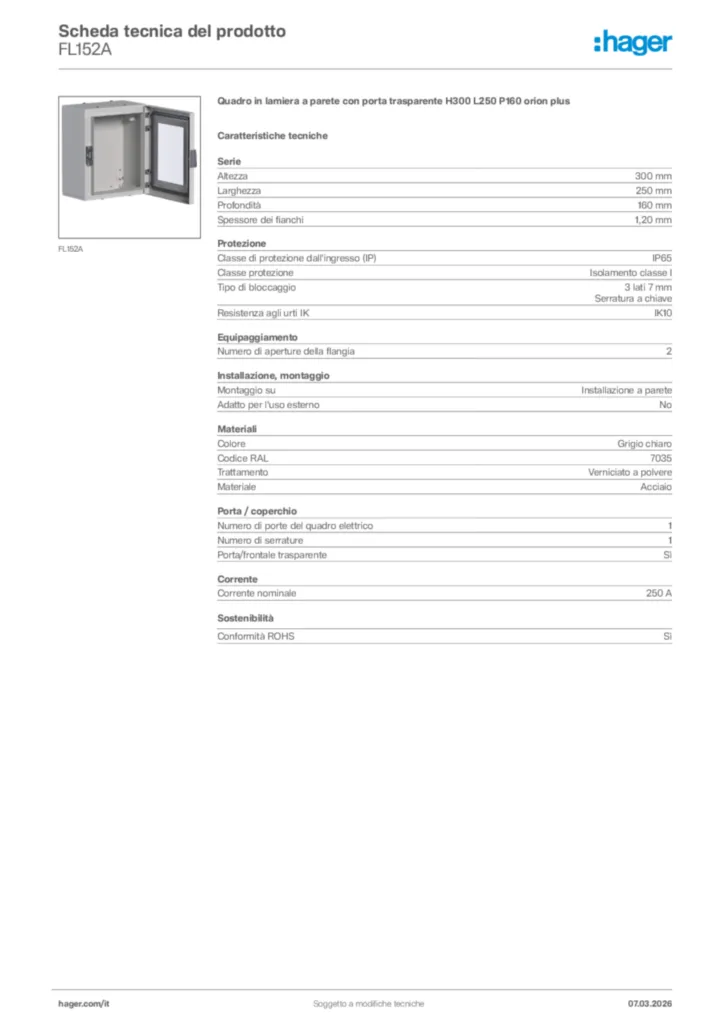

Hager Scheda tecnica del prodotto FL152A
Quadro in lamiera a parete con porta trasparente H300 L250 P160 orion plus
PDF -
Manuale Installazione Prodotto
Instruction sheet
Manuale di installazione International 2020-11-10
PDF32,87 MB -
Informazioni Marketing Prodotto
Voce di capitolato orion plus lamiera quadri universali
Informazioni sui prodotti it-IT 2025-01-30
PDF425,56 kB -
Prodotto Modello Bim
Range : Orion plus lamiera IP65. Quadri universali prof. 160mm. Italiano - Hosted family - REVIT Family 2020 - V2022
Oggetti BIM Revit it-IT 2024-01-18
RFA1,29 MB
Range : Orion plus lamiera IP65. Quadri universali prof. 160mm. Italiano - Non hosted family - REVIT Family 2020 - V2022
Oggetti BIM Revit it-IT 2024-01-18
RFA1,37 MB
Più documentazione
