Suisse
Distributeur AP Hager univers, mode de montage apparent, nombre de rangées 4×7, largeur en unités de division 240, indice de protection IP44, largeur 1050 mm, hauteur 1100 mm, profondeur 165 mm, matériau du boîtier acier, couleur blanc, numéro RAL 9010, rail DIN, type de couverture couvercle, type de couvercle fermé, type de fermeture Clé
EAN
3250612737895
E-nr.
822 170 344
VPE
1 pc.
Groupe de rabais
F3
Distributeur AP Hager univers 7-rangées 240UM couvercle IP44 1050×1100×160mm FWB74N3
Prix*
988.00 CHF
/ pc.
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Sélectionnez un grossiste
Sélectionnez votre grossiste pour accéder à vos tarifs professionnels et acheter en ligne
Complétez votre système
Accessoires optionnels
-
Rail de montage 10 produit(s) disponible(s) -
Entrée de câble pour coffret et armoire 4 produit(s) disponible(s) -
Composants pour le câblage, l'entrée de câble et la fixation de câble 1 produit(s) disponible(s) -
Accessoires pour bloc de jonction 2 produit(s) disponible(s) -
Kit d'équipement pour VDI 3 produit(s) disponible(s) -
Porte/panneau de commande 1 produit(s) disponible(s)
Complétez votre système
-
UN07A
Paire de montants fonctionnels armoire Univers Vega D ex profond 160mm L1050mm
32.20 CHF / pc.* -
UZ01B4Rail DIN, universN, 1-section, pour montage au rail de support
6.80 CHF / pc.* -
UZ02B4Rail DIN, universN, 2-section, pour montage au rail de support
13.05 CHF / pc.* -
UZ03B4Rail DIN, universN, 3-section, pour montage au rail de support
13.95 CHF / pc.* -
UZ04B4Rail DIN, universN, 4-section, pour montage au rail de support
14.00 CHF / pc.* -
UT22BRail DIN isolé, univers, h:7, 5mm, abaissé en prof.de 31mm, larg.11 mod(198mm)
28.35 CHF / pc.* -
UT22CRail DIN isolé, univers, h:7, 5mm, ajustable en profondeur 21mm, largeur 11, 5 mod.
25.70 CHF / pc.* -
U842BRail DIN, universZ, 35x248x7, 5mm, acier galvanisé
5.35 CHF / pc.* -
ZZ44SFkit de liaison de support
8.75 CHF / jeu* -
ZZ41FWBKit de compatibilité univers FW, pour système d´équipement univers
14.05 CHF / pc.*
-
FZ425
Plaque passe-câbles, univers, pour travée plombée, à découper, IP44/54
14.30 CHF / pc.* -
FZ460NPlaque passe-câbles, univers, IP44/54, 6 x M16, 2 x M20, 2 x M16/25 1 x M25/40/50
23.75 CHF / pc.* -
FZ466NPlaque passe-câbles, univers, IP44/54 avec 15 x M16 and 4 x M20 precuts
23.30 CHF / pc.* -
FZ468NPlaque passe-câbles, univers, classe II, IP44/54, sans prédécoupages
23.75 CHF / pc.*
-
KN00A
Support unisersel pour borniers SanVis
4.90 CHF / pc.* -
UZ00K1Support de borniers, univers, pour montage sur rail DIN de bornes SanVis
5.85 CHF / pc.*
-
UN71TN
Travée média, univers FW, avec plaque perforée, 1050x250mm
226.00 CHF / pc.* -
UN72TNTravée média, univers FW, avec plaque perforée, 1050x500mm
251.00 CHF / pc.* -
UM71UKTravée multimédia 1x7 rangées avec plaques de montage plastique, 1050x250mm
160.00 CHF / pc.*
-
UM00M0Plaque de montage plastique, 175x250mm
30.45 CHF / pc.* -
UZ31M5Plaque de montage, univers, pour télécommunication, 1-section, pour coffret 500mm
77.70 CHF / pc.* -
UZ32M5Plaque de montage, univers, pour télécommunication, 2-section, pour coffret 500mm
126.00 CHF / pc.* -
UZ41M5Plaque de montage, univers, pour télécommunication, 1-section, pour coffret 650mm
80.20 CHF / pc.* -
UZ42M5Plaque de montage, univers, pour télécommunication, 2-section, pour coffret 650mm
123.00 CHF / pc.* -
UZ51M5Plaque de montage, univers, pour télécommunication, 1-section, pour coffret 800mm
87.50 CHF / pc.* -
UZ52M5Plaque de montage, univers, pour télécommunication, 2-section, pour coffret 800mm
127.50 CHF / pc.* -
UZ62M5Plaque de montage, univers, pour télécommunication, 2-section, pour coffret 950mm
141.50 CHF / pc.* -
UZ21M6Plaque de montage, univers, 240x247mm, perforée, avec vis de montage
45.15 CHF / pc.* -
UZ31M6Plaque de montage, univers, 390x247mm, perforée avec vis de montage
50.30 CHF / pc.* -
UZ41M6Plaque de montage, univers, 570x247mm, perforée avec vis de montage
56.70 CHF / pc.* -
UZ51M6Plaque de montage, univers, 720x247mm, perforée, avec vis de montage
70.20 CHF / pc.* -
UZ61M6Plaque de montage, univers, 870x247mm, perforée, avec vis de montage
76.80 CHF / pc.*
-
US31A3Panneau antichoc, universN, 450x250mm, 3x12M, distance de la fente 125mm
42.00 CHF / pc.* -
US41A5Panneau antichoc, universN, 600x250mm, 4x12M, distance de la fente 125mm
60.30 CHF / pc.* -
US31A1Panneau antichoc, universN, 450x250mm, pleine
53.20 CHF / pc.* -
US41A1Panneau antichoc, universN, 600x250mm, pleine
93.50 CHF / pc.* -
UM00S2Plastron en haut/bas pour support RJ45
21.85 CHF / pc.*
-
UZ25V2Jeu de 20 bracelets guide fil, UniversN, petite section
29.70 CHF / pc.* -
UZ25V1Jeu de 20 bracelets guide fil, UniversN, grande section
30.55 CHF / pc.* -
UZ01A2Tourelle haute, universZ, niveau bas
1.70 CHF / pc.* -
UZ00Z2Pièce d'isolation, universN, simple, pour rail DIN et arceaux, 2 pièces
6.55 CHF / pc.* -
UZ03A1Jeu de 2 tourelles inférieures, universZ, enclipsables, gauche et droite
6.30 CHF / pc.* -
FZ803BBride de fixation, univers, pour IP44/54, dehors
26.50 CHF / jeu* -
U84Tpièce isolante
9.75 CHF / pc.* -
UZ04A1Double tourelle, universZ, niveau bas, avec vis
3.80 CHF / pc.* -
VZ340Kit de fixation 2x200/2x250mm pour plaque de montage VDI, élastique
10.55 CHF / pc.*
-
FZ452NSerrure à clé n° 405 livrée avec 2 clés pour armoire univers IP44/54
26.40 CHF / pc.* -
FZ597NSerrure à clé n° 1242E livrée avec 2 clés pour armoire univers IP44/54
16.65 CHF / pc.* -
FZ598Fermeture à loquet 90SL, pour coffret IP43, univers
12.55 CHF / pc.* -
FZ822NFermeture, univers, carré 7mm, avec capot plombable pour coffret IP44, avec 1 clé
35.95 CHF / pc.* -
FZ837NTige de possée, univers, pour IP54 fermeture, pour armoires h=1100mm
105.00 CHF / pc.* -
FZ226Capuchon plombable, univers, pour porte IP44/54
11.45 CHF / pc.* -
FZ535NFermeture, univers, levier pivotant, plombable, pour armoires IP44/54
125.00 CHF / pc.*
-
FZ707Porte schéma rigide pour armoires métalliques IP 44
29.90 CHF / pc.* -
FZ794Porte schéma souple A4 pour armoires Vega D
6.95 CHF / pc.*
-
S35SObturateur en bande 12 M
3.70 CHF / pc.*
-
UM00H1Support RJ45 avec capot, pour FLF type 13 Gr.I et II
52.50 CHF / pc.* -
UM00H2Support RJ45 avec capot, pour FLF type 13 Gr.I et II
59.50 CHF / pc.* -
UM00K1Support RJ45 avec capot, pour FLF type 13 Gr.I et II
55.20 CHF / pc.* -
UM00K2Support RJ45 avec capot, pour FLF type 13 Gr.I
62.20 CHF / pc.*
Caractéristiques techniques
Installation, montage
-
MontageEn saillie
Courant électrique
-
Courant assigné nominal125 A
Equipement
-
Nombre de rails22
-
Nombre rangées22
-
Nombre de travée de large4
-
Avec fermetureNon
-
Borne à conducteur neutreNon
-
Borne de mise à la terreNon
-
Plaque de montage incluseNon
Capacité
-
Nombre de modules240
Fonctions
-
Avec guide-câbleOui
Dimensions
-
Hauteur1100 mm
-
Largeur1050 mm
-
Profondeur165 mm
-
Hauteur d'encastrement1100 mm
-
Largeur de montage1050 mm
-
Profondeur de montage161 mm
-
Nombre d'unités de largeur48
Cache, porte
-
Nombre de portes2
-
Nombre de serrure de la porte1
-
Type de poignéeLoquet rabattable
-
Couvercle/porte transparent(e)Non
Connectivité
-
Type de montageEn saillie
Matière
-
MatièreAcier
-
Code RAL9010
-
CouleurBlanc pur
Sécurité
-
Classe de protectionClasse II
-
Indice de protection IPIP44
-
Type de verrouillageLoquet rabattable et avec crémone
Informations environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.
Image produit FWB74N3
-

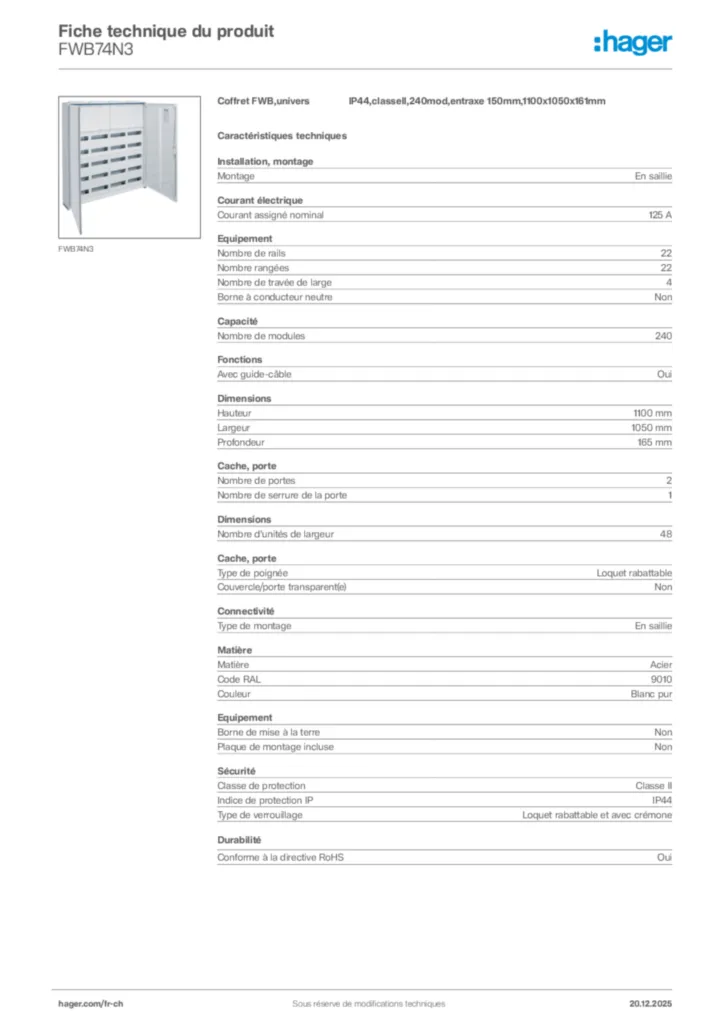

Fiche technique
Hager Fiche technique du produit FWB74N3
Coffret FWB,univers IP44,classeII,240mod,entraxe 150mm,1100x1050x161mm
PDF -
Mode d'emploi
Mode d'emploi International 2015-05-08
