Distributeur AP Hager univers 5-rangées IP44 800×800×160mm FWB53D1
Distributeur AP Hager univers, mode de montage apparent, nombre de rangées 5, indice de protection IP44, largeur 800 mm, hauteur 800 mm, profondeur 160 mm, matériau du boîtier acier, couleur blanc pur, numéro RAL 9010, type de couvercle fermé, , cadre sans porte, rebord plastron profond, cadre sans porte, rebord plastron profond
EAN
3250612736300
E-nr.
822 051 234
VPE
1 pc.
Groupe de rabais
F3
Prix*
219.00 CHF
/ pc.
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Porte/panneau de commande 12 produit(s) disponible(s) -
Composants pour le câblage, l'entrée de câble et la fixation de câble 3 produit(s) disponible(s) -
Stylo de retouche 2 produit(s) disponible(s) -
Bloc de jonction traversant 1 produit(s) disponible(s) -
Système de repérage 2 produit(s) disponible(s) -
Système de verrouillage 8 produit(s) disponible(s)
Complétez votre système
-
FZ106N
Porte univers droite, transparente, pour armoire H:800xL:550mm
192.00 CHF / pc.* -
FZ011NVPorte, univers, gauche, rainurée avec 90SL, RAL 9010, pour coffret IP3X 800x800mm
88.20 CHF / pc.* -
FZ010NMPorte, univers, droite, multimédia rainurée, RAL 9010, pour coffret IP3X 800x550mm
248.00 CHF / pc.* -
FZ011NMPorte, univers, gauche, multimédia rainurée, RAL 9010, pour coffret IP3X 800x800mm
175.50 CHF / pc.* -
FZ010NM2Porte, univers, droite, multimédia pleine RAL9010, pour coffret IP3X 800x550mm
248.00 CHF / pc.* -
FZ143NPorte univers gauche, transparente, pour armoire H:800xL:800mm
112.50 CHF / pc.* -
FZ011FPorte, univers FW, gauche, pleine, RAL 9010, pour coffret IP30 800x800mm
82.70 CHF / pc.* -
FZ010FPorte, univers FW, droite, pleine, RAL 9010, pour coffret IP30 800x550mm
105.50 CHF / pc.* -
FZ010NVPorte, univers, droite, rainurée avec 90SL, RAL 9010, pour coffret IP3X 800x550mm
110.00 CHF / pc.* -
FZ010FMPorte, univers , droite, multimédia rainurée 90SL, RAL9010, coffret IP3X 800x550mm
251.00 CHF / pc.* -
FZ010FM2Porte, univers, droite multimédia pleine, 90SL RAL9010, pour coffret IP43 800x550mm
251.00 CHF / pc.* -
FZ011FMPorte, univers, gauche, multimédia rainurée, RAL9010, coffret IP3X 800x800mm
168.00 CHF / pc.*
-
KXA04LH
Borne de passage-phase, 4mm², 800V/32A, connection à vis
1.45 CHF / pc.*
-
UZ005
Étiquette d'identification, universN, fente de dispositif, 12 pièces
16.20 CHF / jeu* -
UZ006Bande de papier, universN, 5 pièces
15.20 CHF / jeu*
-
FZ597N
Serrure à clé n° 1242E livrée avec 2 clés pour armoire univers IP44/54
15.40 CHF / pc.* -
FZ598Fermeture à loquet 90SL, pour coffret IP43, univers
11.60 CHF / pc.* -
FZ501NSerrure à double panneton 3mm, avec 1 clé, pour armoire univers IP54
21.55 CHF / pc.* -
FZ502NSerrure, triangle, 7mm, avec 1 clé, pour armoire univers IP54
21.10 CHF / pc.* -
FZ503NSerrure, carré mâle 7mm, avec 1 clé, pour armoire univers IP54
9.95 CHF / pc.* -
FZ504NSerrure à clé n° 1333, avec 2 clés, pour armoire univers IP54
124.00 CHF / pc.* -
FZ835NTige de possée, univers, pour IP54 fermeture, pour armoires h=9800mm
95.70 CHF / pc.* -
FZ226Capuchon plombable, univers, pour porte IP44/54
10.60 CHF / pc.*
-
UZ25V2Jeu de 20 bracelets guide fil, UniversN, petite section
27.80 CHF / pc.* -
UZ25V1Jeu de 20 bracelets guide fil, UniversN, grande section
28.60 CHF / pc.* -
UZ01V2Jeu de 20 supports de fixation UniversZ p.bracelet guide fil, pour rail 35x7, 5mm
26.05 CHF / pc.* -
UZ01Z2Pièce d'insulation, universN, pour rial DIN continu
7.45 CHF / pc.* -
UZ00Z2Pièce d'isolation, universN, simple, pour rail DIN et arceaux, 2 pièces
6.10 CHF / pc.* -
FZ803BBride de fixation, univers, pour IP44/54, dehors
24.50 CHF / jeu* -
U84Tpièce isolante
8.95 CHF / pc.* -
UT12HSVConnecteur kit, universN, plaques U, aide de montage, 10 pièces
12.75 CHF / pc.* -
VZ340Kit de fixation 2x200/2x250mm pour plaque de montage VDI, élastique
9.70 CHF / pc.* -
UZ01A4Tourelle haute, universZ, niveau bas, 4 pièces
5.80 CHF / pc.*
-
UN05APaire de montants fonctionnels armoire Univers Vega D ex profond 160mm L750mm
27.60 CHF / pc.* -
UZ01B4Rail DIN, universN, 1-section, pour montage au rail de support
6.35 CHF / pc.* -
UZ02B4Rail DIN, universN, 2-section, pour montage au rail de support
12.20 CHF / pc.* -
UZ03B4Rail DIN, universN, 3-section, pour montage au rail de support
13.05 CHF / pc.* -
U82ARail DIN, univers, h:7, 5mm, ajustable en prof.de 32, 5mm, largeur 11 mod.(200mm)
19.05 CHF / pc.* -
UT22CRail DIN isolé, univers, h:7, 5mm, ajustable en profondeur 21mm, largeur 11, 5 mod.
23.65 CHF / pc.* -
U842BRail DIN, universZ, 35x248x7, 5mm, acier galvanisé
4.90 CHF / pc.* -
ZZ44SFkit de liaison de support
8.05 CHF / jeu* -
ZZ41FWBKit de compatibilité univers FW, pour système d´équipement univers
12.90 CHF / pc.*
-
KN00ASupport unisersel pour borniers SanVis
4.50 CHF / pc.* -
UZ00K1Support de borniers, univers, pour montage sur rail DIN de bornes SanVis
5.40 CHF / pc.*
-
FZ794Porte schéma souple A4 pour armoires Vega D
6.40 CHF / pc.*
-
US13A1Panneau antichoc, universN, 150x750mm, pleine
90.50 CHF / pc.* -
US12A1Panneau antichoc, universN, 150x500mm, pleine
40.00 CHF / pc.* -
US11A1Panneau antichoc, universN, 150x250mm, pleine
32.40 CHF / pc.* -
US23A1Panneau antichoc, universN, 300x750mm, pleine
97.80 CHF / pc.* -
US11A2Panneau antichoc, universN, 150x250mm, 12M
26.20 CHF / pc.* -
US12A2Panneau antichoc, universN, 150x500mm, 2x12M
42.80 CHF / pc.* -
US13A2Panneau antichoc, universN, 150x750mm, 2x12M
102.50 CHF / pc.* -
US23A2Panneau antichoc, universN, 300x750mm, 6x12M
121.50 CHF / pc.* -
US42A2Panneau antichoc, universN, 600x500mm, 8x12M
139.00 CHF / pc.* -
US21D1Panneau antichoc, universN, 300x250mm, pour 2 NH00 séparateur au rail DIN
58.70 CHF / pc.* -
US51A5Panneau antichoc, universN, 250x750mm, 5x12modules, distance 125mm
66.60 CHF / pc.* -
US51A1Panneau antichoc, universN, 750x250mm, pleine
89.40 CHF / pc.* -
US11A3Panneau antichoc, universN, 150x250mm, 12M, fente asymétrique
24.90 CHF / pc.* -
US21A3Panneau antichoc, universN, 300x250mm, 2x12M, distance de la fente 125mm
29.70 CHF / pc.* -
US22D2Panneau antichoc, universN, 300x500mm, 4 NH00-barre de séparation, jeu de barre 40
76.30 CHF / pc.* -
UM00S2Plastron en haut/bas pour support RJ45
20.10 CHF / pc.*
-
KM13Asocle pour barrette
13.70 CHF / pc.* -
KM22Asocle pour barrette
30.75 CHF / pc.* -
KM25Asocle pour barrette
29.35 CHF / pc.*
-
UZ32M5Plaque de montage, univers, pour télécommunication, 2-section, pour coffret 500mm
116.50 CHF / pc.* -
UZ51M6Plaque de montage, univers, 720x247mm, perforée, avec vis de montage
64.80 CHF / pc.* -
UZ41M6Plaque de montage, univers, 570x247mm, perforée avec vis de montage
52.40 CHF / pc.* -
UZ31M6Plaque de montage, univers, 390x247mm, perforée avec vis de montage
46.45 CHF / pc.* -
UZ21M6Plaque de montage, univers, 240x247mm, perforée, avec vis de montage
41.70 CHF / pc.* -
UZ52M5Plaque de montage, univers, pour télécommunication, 2-section, pour coffret 800mm
117.50 CHF / pc.* -
UZ51M5Plaque de montage, univers, pour télécommunication, 1-section, pour coffret 800mm
80.80 CHF / pc.* -
UZ42M5Plaque de montage, univers, pour télécommunication, 2-section, pour coffret 650mm
113.50 CHF / pc.* -
UZ41M5Plaque de montage, univers, pour télécommunication, 1-section, pour coffret 650mm
74.00 CHF / pc.* -
UT26APlaque de montage, univers, 1 rangée, ajustable en profondeur, 115x210x2, 5mm
41.40 CHF / pc.* -
UZ31M5Plaque de montage, univers, pour télécommunication, 1-section, pour coffret 500mm
71.80 CHF / pc.* -
UM00M0Plaque de montage plastique, 175x250mm
28.00 CHF / pc.* -
UZ52M1Plaque de montage, universN, 800x300mm, 2-section
125.50 CHF / pc.* -
UZ42M1Plaque de montage, universN, 650mm, 2-section
53.30 CHF / pc.* -
UZ51M1Plaque de montage, universN, 800x300mm, 1-section
50.45 CHF / pc.* -
UZ41M1Plaque de montage, universN, 650mm, 1-section
52.90 CHF / pc.* -
UZ31M1Plaque de montage, universN, 500x300mm, 1-section
41.15 CHF / pc.* -
UT26BPlaque de montage, univers, 2 rangées, ajustable en profondeur, 215x210x2, 5mm
44.65 CHF / pc.*
-
S35SObturateur en bande 12 M
3.40 CHF / pc.* -
ZZ35SObturateurs en bande, verrouillables, largeur 12 modules
4.75 CHF / pc.*
-
FZ421Kit de verrouillage, univers, pour entrée de cables, IP54
4.40 CHF / pc.*
-
FZ428Entrée de câbles, univers, pour armoires IP44/54, derrière, D160/205mm
26.40 CHF / pc.* -
FZ425Plaque passe-câbles, univers, pour travée plombée, à découper, IP44/54
13.25 CHF / pc.* -
FZ460NPlaque passe-câbles, univers, IP44/54, 6 x M16, 2 x M20, 2 x M16/25 1 x M25/40/50
21.95 CHF / pc.* -
FZ466NPlaque passe-câbles, univers, IP44/54 avec 15 x M16 and 4 x M20 precuts
21.55 CHF / pc.* -
FZ468NPlaque passe-câbles, univers, classe II, IP44/54, sans prédécoupages
21.95 CHF / pc.*
-
UN51TNTravée média, univers FW, avec plaque perforée, 750x250mm
170.00 CHF / pc.* -
UN52TNTravée média, univers FW, avec plaque perforée, 750x500mm
195.00 CHF / pc.* -
UM51UKTravée multimédia 1x5 rangées avec plaques de montage plastique, 750x250mm
127.50 CHF / pc.*
-
FZ44Nplaque de fermeture, Set, droite/gauche, pour FZ441N-FZ444N
24.50 CHF / pc.* -
FZ44Hplaque de fermeture, Set, droite/gauche, pour FZ441N-FZ444N
42.85 CHF / pc.*
-
FZ745SCharnière de porte, univers, droite, pour IP44/54
12.40 CHF / jeu*
-
FZ890NBarre de suspension, univers, 2m, pour armoires IP44/54
41.40 CHF / pc.* -
FZ443BKit d´association univers, vertical, p. armoires 3 travées P:160/205mm
110.50 CHF / pc.* -
FZ445BKit d´association univers, vertical, p. armoires 5 travées P:160/205mm
120.50 CHF / pc.*
-
FZ44VConnecteur pour goulotte jonction FZ441N-FZ445N, sans halogène
12.75 CHF / pc.*
-
UM00H1Support RJ45 avec capot, pour FLF type 13 Gr.I et II
48.30 CHF / pc.* -
UM00H2Support RJ45 avec capot, pour FLF type 13 Gr.I et II
54.70 CHF / pc.* -
UM00K1Support RJ45 avec capot, pour FLF type 13 Gr.I et II
50.80 CHF / pc.* -
UM00K2Support RJ45 avec capot, pour FLF type 13 Gr.I
57.30 CHF / pc.*
Caractéristiques techniques
Dimensions
-
Hauteur800 mm
-
Largeur800 mm
-
Profondeur165 mm
-
Epaisseur du matériau des parois latérales1 mm
Sécurité
-
Indice de protection IPIP30
-
Classe de protectionClasse II
-
Type de verrouillageSans serrure
-
Résistance aux chocs IKIK09
Equipement
-
Nombre de travée de large3
-
Nombre d'ouvertures pour plaques à bride6
-
Nombre rangées5
Installation, montage
-
MontageEn saillie
-
Adapté à un usage extérieurNon
Matière
-
CouleurBlanc pur
-
Code RAL9010
-
Traitement de surfaceThermolaquage
-
MatièreAcier
Cache, porte
-
Nombre de portes0
-
Nombre de serrure de la porte0
-
Couvercle/porte transparent(e)Non
Courant électrique
-
Courant assigné nominal125 A
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.
Image produit FWB53D1
-

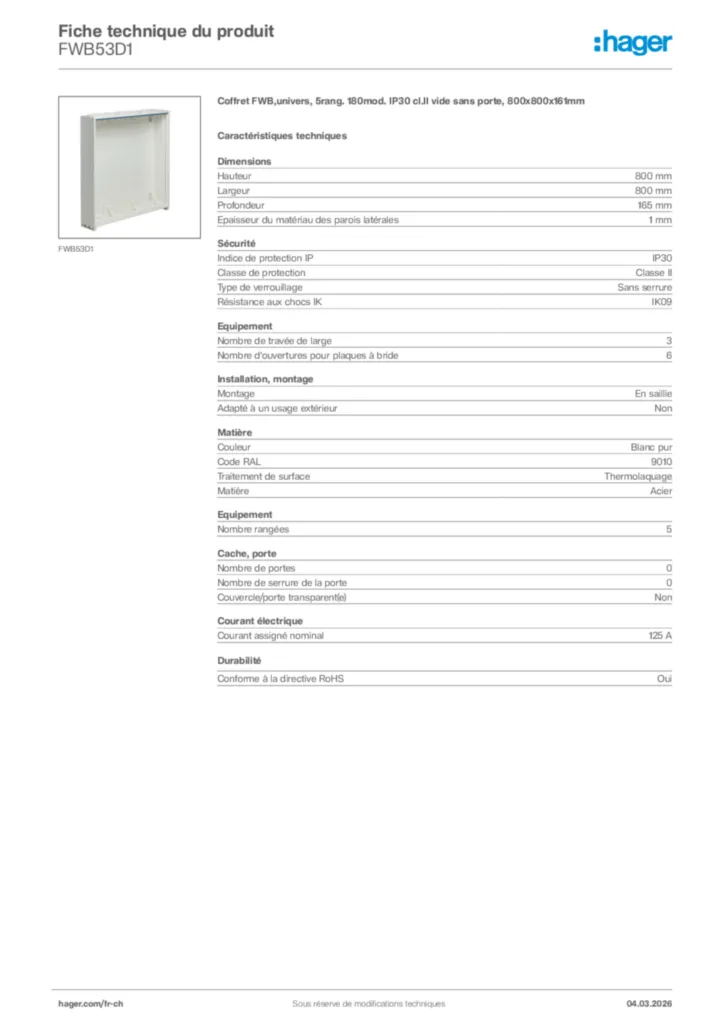

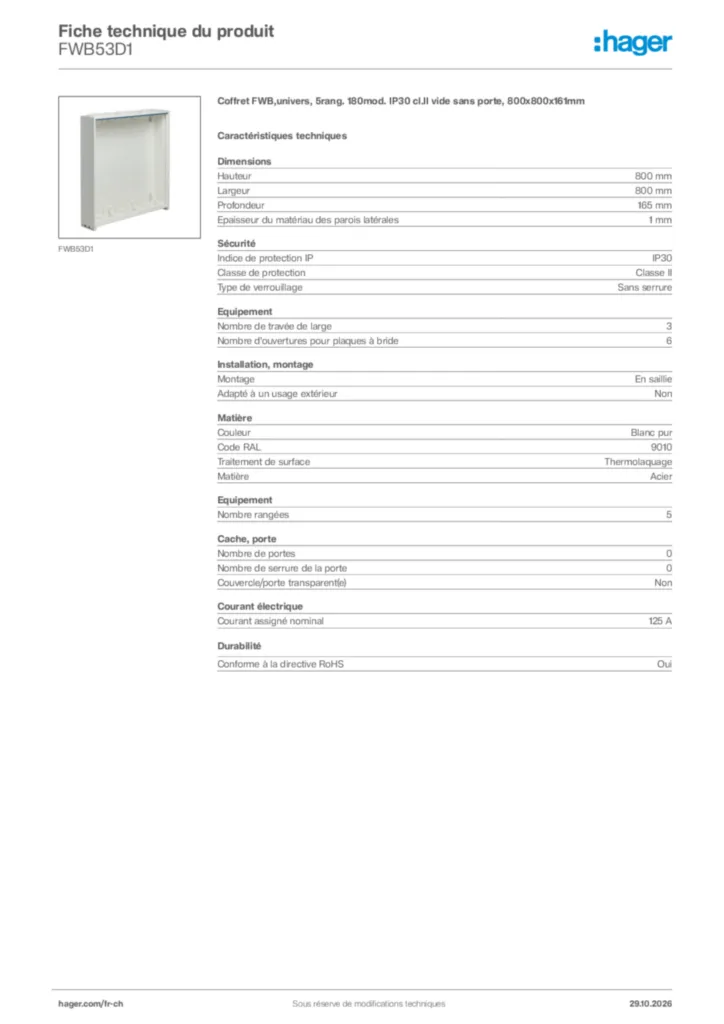

Fiche technique
Hager Fiche technique du produit FWB53D1
Coffret FWB,univers, 5rang. 180mod. IP30 cl.II vide sans porte, 800x800x161mm
PDF -
Mode d'emploi
Mode d'emploi International 2015-05-05
PDF3,08 MB
Mode d'emploi International 2015-05-08
PDF673,51 kB -
Guide d'installation
Montageanleitung Klemmenträger
Guide d'installation International 2009-11-26
PDF608,90 kB -
BIM Objets Revit
Range : Univers.Enclosure - IP30 - Class II - Depth 161 mm - English - Hosted family - REVIT Family 2020 - V2022
BIM Objets Revit en-GB 2020-01-01
RFA1,44 MB
Range : Univers.Enclosure - IP30 - Class II - Depth 161 mm - English - Non hosted family - REVIT Family 2020 - V2022
BIM Objets Revit en-GB 2020-01-01
RFA1,54 MB
Range : Univers.Enclosure - IP30 - Class II - Depth 161 mm - French - Hosted family - REVIT Family 2020 - V2022
BIM Objets Revit fr-FR 2020-01-01
RFA1,46 MB
Range : Univers.Enclosure - IP30 - Class II - Depth 161 mm - French - Non hosted family - REVIT Family 2020 - V2022
BIM Objets Revit fr-FR 2020-01-01
RFA1,55 MB
Range : Univers. Enclosure - IP30 - Class II - Depth 161 mm - German - Hosted family - REVIT Family 2020 - V2022
BIM Objets Revit de-DE 2020-01-01
RFA1,45 MB
Range : Univers. Enclosure - IP30 - Class II - Depth 161 mm - German - Non hosted family - REVIT Family 2020 - V2022
BIM Objets Revit de-DE 2020-01-01
RFA1,55 MB
Range : Univers.Enclosure - IP30 - Class II - Depth 161 mm - Italian - Hosted family - REVIT Family 2020 - V2022
BIM Objets Revit it-IT 2024-01-18
RFA1,45 MB
Range : Univers.Enclosure - IP30 - Class II - Depth 161 mm - Italian - Non hosted family - REVIT Family 2020 - V2022
BIM Objets Revit it-IT 2024-01-18
RFA1,55 MB
Range Univers enclosures for CH (Lang. : en) IP30 empty hosted-V2021
BIM Objets Revit en-GB 2020-01-01
RFA1,33 MB
Range Univers enclosures for CH (Lang. : en) IP30 empty no hosted-V2021
BIM Objets Revit en-GB 2020-01-01
RFA1,32 MB
Range Univers enclosures for CH (Lang. : en) IP30 empty surface mounted hosted-V2021
BIM Objets Revit en-GB 2020-01-01
RFA1,34 MB
Range Univers enclosures for CH (Lang. : en) IP30 empty surface mounted no hosted-V2021
BIM Objets Revit en-GB 2020-01-01
RFA1,33 MB -
Guide
Handbook de-DE 2023-03-30
Guide de-DE 2023-03-30
PDF23,41 MB
Handbook en-GB 2023-03-30
Guide en-GB 2023-03-30
PDF23,14 MB -
Déclaration de conformité
Declaration
Déclaration de conformité International 2023-05-12
PDF332,34 kB
Declaration
Déclaration de conformité International 2022-03-09
PDF1,44 MB
Declaration
Déclaration de conformité International 2022-08-29
PDF143,25 kB
Plus de téléchargements
Découvrez les autres produits de cette gamme
-
5
-
1
FZ106NPorte univers droite, transparente, pour armoire H:800xL:550mmPrix*192.00 CHF/ pc. *
-
2
FZ104NPorte univers droite, transparente, pour armoire H:650xL:550mmPrix*164.50 CHF/ pc. * -
3
FZ102NPorte univers droite, transparente, pour armoire H:1100xL:550mmPrix*256.00 CHF/ pc. * -
4
FZ714kit liaison armoire Univers socle-socle IP4 - IP5Prix*9.75 CHF/ pc. * -
5
FZ401Jeu de bouchons pour entrée de câbles FZ402 pour armoires IP54 UniversPrix*14.15 CHF/ pc. *
