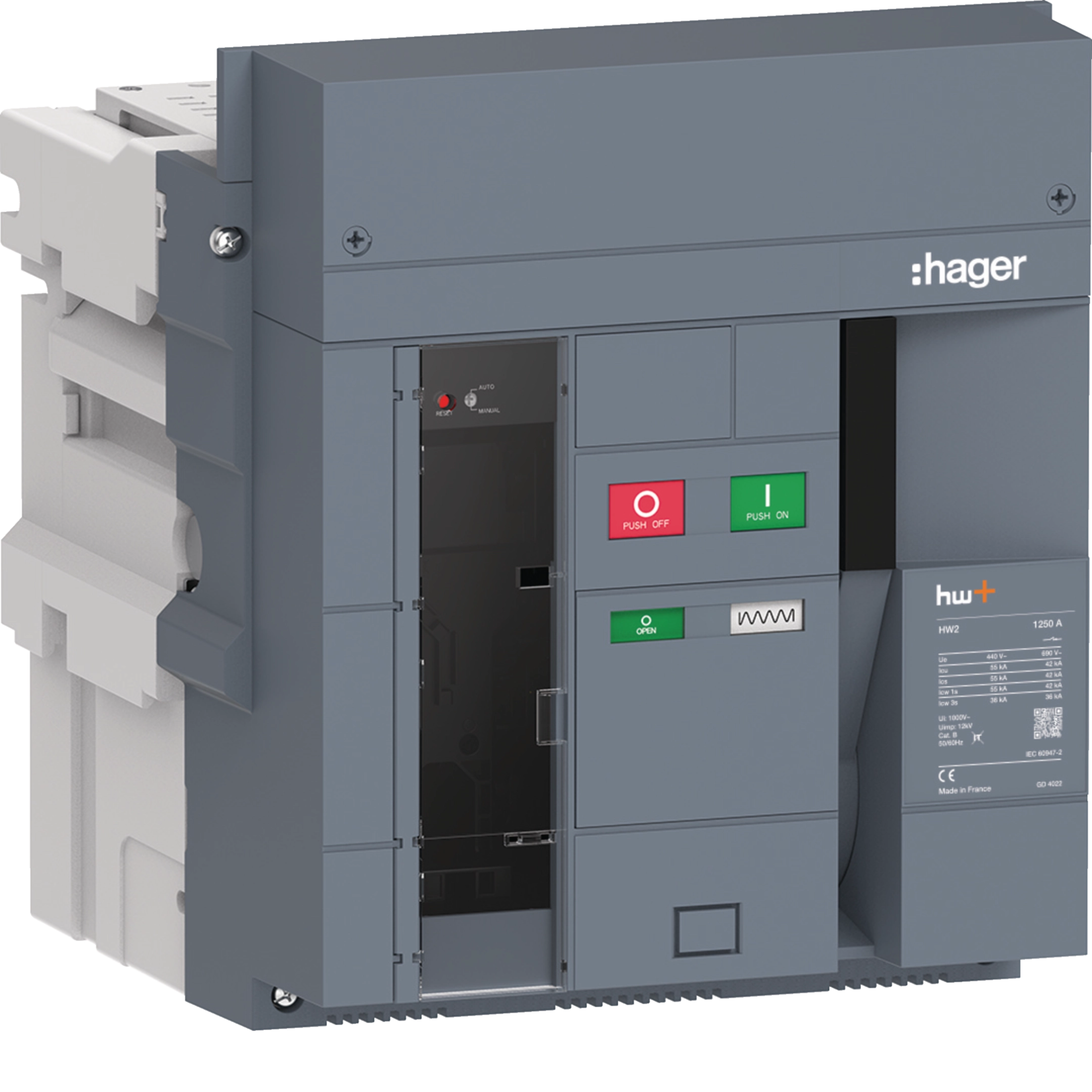

Offener Leistungsschalter 1250A 3-polig 55kA HW2 Einschubtechnik für TU:sentinel HW2M312DB
Offener Leistungsschalter 1250A, 3-polig, 55kA, HW2 mit Einschubtechnik und TU, entspricht EN 60947-2. Ausgestattet mit der elektronischen Auslöseeinheit "sentinel" für präzisen Überlast- und Kurzschlussschutz. Features: LCD-Display zur Einstellung der Schutzparameter, mechanische Wiedereinschaltsperre und anpassbarer Bemessungsstrom. Ideal für Wechselstromnetze, Schutz von Energieverteilungen, Generatoren und Kabeln.
EAN
3250613216795
Marke
Hager
VPE
1 Stück
Preisgruppe
H462
Passende Tools
Preis
5.447,20 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
DC-Spannungsversorgung 1 Produkte verfügbar -
Arbeitsstromauslöser 9 Produkte verfügbar -
Schließspule 9 Produkte verfügbar -
Verriegelungsfunktionen 20 Produkte verfügbar -
Hilfs-Schalterstellung 6 Produkte verfügbar -
Gerätestecker 8 Produkte verfügbar
Optionales Zubehör
-
HTG911H
Spannungsversorgung 24 V DC 2, 5A 70°C
234,80 € / Stück*
-
HWX020H
Arbeitsstromauslöser 24-30V AC/DC (SH)
261,20 € / Stück* -
HWX021HArbeitsstromauslöser 48-60V AC/DC (SH)
261,20 € / Stück* -
HWX022HArbeitsstromauslöser 100-130V AC/DC (SH)
261,20 € / Stück* -
HWX023HArbeitsstromauslöser 200-250V AC/DC (SH)
261,20 € / Stück* -
HWX020HSAArbeitsstromauslöser 24-30V AC/DC (SH)
261,20 € / Stück* -
HWX021HSAArbeitsstromauslöser 48-60V AC/DC (SH)
261,20 € / Stück* -
HWX023HSAArbeitsstromauslöser 200-250V AC/DC (SH)
261,20 € / Stück* -
HWX022HSAArbeitsstromauslöser 100-130V AC/DC (SH)
261,20 € / Stück* -
HWX024HSAArbeitsstromauslöser 380-480V AC/DC (SH)
261,20 € / Stück*
-
HWX025H
Einschaltspule 24-30V AC/DC (CC)
286,00 € / Stück* -
HWX026HEinschaltspule 48-60V AC/DC (CC)
286,00 € / Stück* -
HWX027HEinschaltspule 100-130V AC/DC (CC)
286,00 € / Stück* -
HWX028HEinschaltspule 200-250V AC/DC (CC)
286,00 € / Stück* -
HWX026HSAEinschaltspule 48-60V AC/DC (CC)
286,00 € / Stück* -
HWX025HSAEinschaltspule 24-30V AC/DC (CC)
286,00 € / Stück* -
HWX028HSAEinschaltspule 200-250V AC/DC (CC)
286,00 € / Stück* -
HWX029HSAEinschaltspule 380-480V AC (CC)
286,00 € / Stück* -
HWX027HSAEinschaltspule 100-130V AC/DC (CC)
286,00 € / Stück*
-
HWY261HSAAdapter für Schloss Verriegelung in Aus - Ronis/Profalux/Kirk HW2/4 (OLK)
12,70 € / Stück* -
HWY237HPlatte für Mech. Verriegelung HW2/4 Einsch. (Typ 3S/3Sx) - 1 Platte pro ACB (MI)
212,30 € / Stück* -
HWY236HPlatte für Mech. Verriegelung HW2/4 Festei. (Typ 3S/3Sx) - 1 Platte pro ACB (MI)
212,30 € / Stück* -
HWY233HPlatte für Mech. Verriegelung HW2/4 Einschubt. (Typ 3C) - 1 Platte pro ACB (MI)
212,30 € / Stück* -
HWY232HPlatte für Mech. Verriegelung HW2/4 Festeinbau (Typ 3C) - 1 Platte pro ACB (MI)
212,30 € / Stück* -
HWY227HPlatte für Mech. Verriegelung HW2/4 Einschubt. (Typ 2S) - 1 Platte pro ACB (MI)
212,30 € / Stück* -
HWY226HPlatte für Mech. Verriegelung HW2/4 Festeinbau (Typ 2S) - 1 Platte pro ACB (MI)
212,30 € / Stück* -
HWY239HVerriegelung Kurbeleinführung offene Tür HW2/4 (RI)
230,20 € / Stück* -
HWY265HSABügel für Vorhängeschloss HW2/4 (OLP)
12,70 € / Stück* -
HWY362HSAEingebaut mit Leermodul Aus-Verriegelungstaste HW2/4
32,20 € / Stück* -
HWY701
Zylinderschloss RO Typ 1 - K1L1/L4
72,80 € / Stück* -
HWY271HSAVerriegelung Typ Ronis für Einschubrahmen HW2/4 (CL)
301,30 € / Stück* -
HWY277HVerwechselungsschutz zw. Einschubrahmen und ACB HW2/4 (WIP)
159,00 € / Stück* -
HWY218HKabelset 1.5 m für Kabelverriegelung MI
386,10 € / Stück* -
HWY228HKabelsatz 3.0 Meter für mechanische Verriegelung
414,60 € / Stück* -
HWY229HKabelsatz 5.0 Meter für mechanische Verriegelung
443,80 € / Stück* -
HWY705Zylinderschloss RO Typ 5 - K5L5
72,80 € / Stück* -
HWY704Zylinderschloss RO Typ 4 - K4L4
72,80 € / Stück* -
HWY703Zylinderschloss RO Typ 3 - K3L3/L5
72,80 € / Stück* -
HWY702Zylinderschloss RO Typ 2 - K2L2/L4/L5
72,80 € / Stück*
-
HWX050H
Positionsmeldekontakt (PS)
81,60 € / Stück* -
HWX051HPositionsmeldekontakt low level 1 NO/NC (PS)
98,10 € / Stück* -
HWX051HSAPositionsmeldekontakt low level 1 NO/NC (PS)
98,10 € / Stück* -
HWX050HSAPositionsmeldekontakt (PS)
81,60 € / Stück* -
HWX090HSAOAC-Ausgangskontaktmodul für hw+
184,80 € / Stück* -
HWX092HSAEinschaltbereitschaftsmeldeschalter HW2/4 (RTC)
46,70 € / Stück*
-
HWW465H
Bemessungsstrommodul (Rating Plug) In= 630A
157,30 € / Stück* -
HWW466HBemessungsstrommodul (Rating Plug) In= 800A
157,30 € / Stück* -
HWW467HBemessungsstrommodul (Rating Plug) In= 1000A
157,30 € / Stück* -
HWW468HBemessungsstrommodul (Rating Plug) In= 1250A
157,30 € / Stück* -
HWW466HSABemessungsstrommodul (Rating Plug) In= 800A
157,30 € / Stück* -
HWW468HSABemessungsstrommodul (Rating Plug) In= 1250A
157,30 € / Stück* -
HWW467HSABemessungsstrommodul (Rating Plug) In= 1000A
157,30 € / Stück* -
HWW465HSABemessungsstrommodul (Rating Plug) In= 630A
157,30 € / Stück*
-
HWX030HUnterspannungsauslöser 24-30V AC/DC (UV)
283,60 € / Stück* -
HWX031HUnterspannungsauslöser 48-60V AC/DC (UV)
283,60 € / Stück* -
HWX032HUnterspannungsauslöser 100-130V AC/DC (UV)
283,60 € / Stück* -
HWX033HUnterspannungsauslöser 200-250V AC/DC (UV)
283,60 € / Stück* -
HWX034HUnterspannungsauslöser 380-480V AC (UV)
283,60 € / Stück* -
HWX033HSAUnterspannungsauslöser 200-250V AC/DC (UV)
283,60 € / Stück* -
HWX031HSAUnterspannungsauslöser 48-60V AC/DC (UV)
283,60 € / Stück* -
HWX030HSAUnterspannungsauslöser 24-30V AC/DC (UV)
283,60 € / Stück* -
HWX034HSAUnterspannungsauslöser 380-480V AC (UV)
283,60 € / Stück* -
HWX032HSAUnterspannungsauslöser 100-130V AC/DC (UV)
283,60 € / Stück*
-
HWY950HKlemmenblock Typ A für (AX, MO, FS, RTC, UV, SH, CC) 6/3
8,60 € / Stück* -
HWY951HKlemmenblock Typ B für (ENCT, Sentinel) 6/6
14,50 € / Stück* -
HWY952HKlemmenblock Typ C für (ZSI, OAC) 2*6/3
22,60 € / Stück* -
HWY951HSAKlemmenblock Typ B für (ENCT, Sentinel) 6/6
18,40 € / Stück* -
HWY952HSAKlemmenblock Typ C für (ZSI, OAC) 2*6/3
22,80 € / Stück* -
HWY950HSAKlemmenblock Typ A für (AX, MO, FS, RTC, UV, SH, CC) 6/3
13,80 € / Stück* -
HWY971HExterner Stromwandler für N-Leiter 600…2500A HW2 (ENCT)
867,10 € / Stück*
-
HWW450HAuslöseeinheit (TU) sentinel LI
1.164,20 € / Stück* -
HWW451HAuslöseeinheit (TU) sentinel LSI
1.205,60 € / Stück* -
HWW452HAuslöseeinheit (TU) sentinel LSIG
1.494,80 € / Stück*
-
HWY033HVerzögerer für Unterspannungsauslöser 200-250V AC (UVTC)
478,80 € / Stück* -
HWY034HVerzögerer für Unterspannungsauslöser 380-480V AC (UVTC)
478,80 € / Stück* -
HWY031HExt. Verzögerungseinheit (einstellbar) für U-Spg .Auslöser 48-60V AC/DC (UVTC)
478,80 € / Stück* -
HWY030HExt. Verzögerungseinheit (einstellbar) für U-Spg .Auslöser 24-30V AC/DC (UVTC)
478,80 € / Stück*
-
HWY090HSADruckknopfabdeckung HW2-HW4 (PBC)
295,20 € / Stück*
-
HWX714HSAMotorantrieb zum Spannen der Feder 200-250V DC HW2/4 (MO)
1.818,10 € / Stück* -
HWX011HSAMotorantrieb zum Spannen der Feder 24V AC HW2/4 (MO)
1.818,10 € / Stück* -
HWX012HSAMotorantrieb zum Spannen der Feder 48V AC HW2/4 (MO)
1.818,10 € / Stück* -
HWX712HSAMotorantrieb zum Spannen der Feder 48V DC HW2/4 (MO)
1.818,10 € / Stück* -
HWX711HSAMotorantrieb zum Spannen der Feder 24V DC HW2/4 (MO)
1.818,10 € / Stück* -
HWX014HSAMotorantrieb zum Spannen der Feder 200-250V AC HW2/4 (MO)
1.818,10 € / Stück* -
HWX015HSAMotorantrieb zum Spannen der Feder 380-400V AC HW2/4 (MO)
1.818,10 € / Stück* -
HWX013HSAMotorantrieb zum Spannen der Feder 100-130V AC HW2/4 (MO)
1.818,10 € / Stück* -
HWX016HSAMotorantrieb zum Spannen der Feder 415-450V AC HW2/4 (MO)
1.818,10 € / Stück* -
HWX713HSAMotorantrieb zum Spannen der Feder 100-130V DC HW2/4 (MO)
1.818,10 € / Stück*
-
HWX042HSAHilfsschalter 1 NO/NC HW2/HW4 (AX)
87,30 € / Stück* -
HWX043HSAHilfsschalter low level 1 NO/NC HW2/HW4 (AX)
87,30 € / Stück* -
HWX048HSAFehlermeldeschalter für HW2 HW4 (FS)
72,10 € / Stück*
-
HWY160HSAHintere Anschlüsse - oben/unten - 66/100kA - HW2 3P (RC)
420,20 € / Stück*
-
HWY097HSAKlemmenblockabdeckung HW2 für Festeinbau (TBC)
235,70 € / Stück* -
HWY098HSAKlemmenblockabdeckung HW2 für Einschubtechnik (TBC)
235,70 € / Stück*
-
HWX071HSAMechanischer Schaltspielzähler HW2/4 (CYC)
350,30 € / Stück*
-
HWY287HTürflansch HW2 HT für Einschubtechnik (DF)
216,80 € / Stück*
-
HWY246HSAPhasentrennwände 3P HW2 HW4 für Festeinbau (IB)
97,50 € / Stück* -
HWY247HSAPhasentrennwände 4P HW2 HW4 für Festeinbau (IB)
116,40 € / Stück* -
HWY248HSAPhasentrennwände 3P HW2 HW4 für Einschub (IB)
97,50 € / Stück* -
HWY249HSAPhasentrennwände 4P HW2 HW4 für Einschub (IB)
116,40 € / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom1250 A
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-255 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-255 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 400V AC nach IEC 60947-255 kA
Ausdauer
-
Gerätelebensdauer, elektrische Schaltspiele8000
-
Gerätelebensdauer, mechanische Schaltspiele25000
Spannung
-
Isolationsspannung Ui1000 V
-
Stoßspannungsfestigkeit Uimp12000 V
-
VersorgungsspannungsartAC
Widerstand
-
Innenwiderstand16 µΩ
Architektur
-
Polanzahl3
-
Polanzahl abgesichert3
-
GerätebauformEinschubtechnik
-
Polart3P3D
Auslösung
-
Reaktionszeit beim Schließen50 ms
Leistung
-
Gesamtverlustleistung unter Nennstrom80,40 W
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild HW2M312DB
-
Produktdatenblatt
Hager Produktdatenblatt HW2M312DB
Offener Leistungsschalter 1250A 3P 55kA HW2 Einschubtechnik für TU:sentinel
PDF -
Bedienungsanleitung
QuickInstall-Handbuch
hw+ Offene Leistungsschalter HW2
PDF17,79 MB -
Montageanleitung
Installationshandbuch
hw+ Offene Leistungsschalter HW2/HW4/HW6
PDF57,62 MB
Sicherheitshinweise
-
PDF159,14 kB -
Handbuch
Benutzerhandbuch
hw+ Offene Leistungsschalter HW2 / HW4 / HW6
PDF32,57 MB
Benutzerhandbuch
hw+ Elektronische Auslöseeinheiten sentinel
PDF19,16 MB
Technischer Katalog
hw+ Offener Leistungsschalter HW1 / HW2 / HW4 / HW6
PDF63,52 MB -
Tools
Web Konfigurator HW+
Tools de-DE 2025-06-30
URL -
Konformitätserklärung
EU-KONFORMITÄTSERKLÄRUNG
Fassung vom 28. Februar 2023
PDF924,58 kB
EU-KONFORMITÄTSERKLÄRUNG
Fassung vom 13. Januar 2023
PDF927,25 kB
Konformitätserklärung en-GB 2025-08-06
PDF436,80 kB
Konformitätserklärung en-GB 2025-08-07
PDF441,22 kB
UKCA-KONFORMITÄTSERKLÄRUNG
Fassung vom 28. Februar 2023
PDF901,77 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
HW1N306FBOffener Leistungsschalter 630A 3P 42kA HW1 Festeinbau für TU: SentinelPreis2.154,50 €/ Stück * -
2
HW1N308FBOffener Leistungsschalter 800A 3P 42kA HW1 Festeinbau für TU: SentinelPreis2.347,40 €/ Stück * -
3
HW1N310FBOffener Leistungsschalter 1000A 3P 42kA HW1 Festeinbau für TU: SentinelPreis2.792,90 €/ Stück * -
4
HW1N312FBOffener Leistungsschalter 1250A 3P 42kA HW1 Festeinbau für TU: SentinelPreis3.390,90 €/ Stück * -
5
HW1N316FBOffener Leistungsschalter 1600A 3P 42kA HW1 Festeinbau für TU: SentinelPreis4.659,10 €/ Stück *
Ausschreibungstext
Offener Leistungsschalter 1250A 3P 55kA HW2 Einschubtechnik für TU:sentinel
Offener Leistungsschalter gemäß EN 60947-2 (DIN VDE 0660, Teil 101) für Anlagenschutz.
Offene Leistungs-/ Lasttrennschalter hw+ sind geeignet für Wechselstromnetze und einsetzbar zum Schutz von Energieverteilungen, Generatoren und Kabeln. Frontseitig mit elektronischer Auslöseeinheit "sentinel" für Überlast- und Kurzschlussschutz in verschiedenen Auslösekurven. Einfache Konfiguration und Überwachung der Schutzparameter mittels LCD-Display und Einstellrädern. Mechanische Wiedereinschaltsperre (deaktivierbar) werkseitig montiert und Neutralleiter-Schutz kann über einen Regler aktiviert werden. Die Rückanschlüsse sind orientierbar. Bemessungsstromanpassung über Modul (Rating Plug) möglich. Verschiedenes Zubehör (mechanisch und elektronisch) stehen für Festeinbau und Einschubtechnik zur Verfügung.
Angaben zur Umweltvorschriften und Nachhaltigkeit:
Erfüllen der RoHS und REACH Umweltvorschriften und Bereitstellung der Umweltinformation durch ein Produktumweltprofil (PEP - Product Environmental Profile).
Nennstrom: 1250 A
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-2: 55 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-2: 55 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 400V AC nach IEC 60947-2: 55 kA
Gerätelebensdauer, elektrische Schaltspiele: 8000
Gerätelebensdauer, mechanische Schaltspiele: 25000
Isolationsspannung Ui: 1000 V
Stoßspannungsfestigkeit Uimp: 12000 V
Versorgungsspannungsart: AC
Innenwiderstand: 16 µΩ
Polanzahl: 3
Polanzahl abgesichert: 3
Polart: 3P3D
Reaktionszeit beim Schließen: 50 ms
Fabrikat : Hager oder gleichwertig
Artikel : HW2M312DB
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Offener Leistungsschalter gemäß EN 60947-2 (DIN VDE 0660, Teil 101) für Anlagenschutz.
Offene Leistungs-/ Lasttrennschalter hw+ sind geeignet für Wechselstromnetze und einsetzbar zum Schutz von Energieverteilungen, Generatoren und Kabeln. Frontseitig mit elektronischer Auslöseeinheit "sentinel" für Überlast- und Kurzschlussschutz in verschiedenen Auslösekurven. Einfache Konfiguration und Überwachung der Schutzparameter mittels LCD-Display und Einstellrädern. Mechanische Wiedereinschaltsperre (deaktivierbar) werkseitig montiert und Neutralleiter-Schutz kann über einen Regler aktiviert werden. Die Rückanschlüsse sind orientierbar. Bemessungsstromanpassung über Modul (Rating Plug) möglich. Verschiedenes Zubehör (mechanisch und elektronisch) stehen für Festeinbau und Einschubtechnik zur Verfügung.
Angaben zur Umweltvorschriften und Nachhaltigkeit:
Erfüllen der RoHS und REACH Umweltvorschriften und Bereitstellung der Umweltinformation durch ein Produktumweltprofil (PEP - Product Environmental Profile).
Nennstrom: 1250 A
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-2: 55 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-2: 55 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 400V AC nach IEC 60947-2: 55 kA
Gerätelebensdauer, elektrische Schaltspiele: 8000
Gerätelebensdauer, mechanische Schaltspiele: 25000
Isolationsspannung Ui: 1000 V
Stoßspannungsfestigkeit Uimp: 12000 V
Versorgungsspannungsart: AC
Innenwiderstand: 16 µΩ
Polanzahl: 3
Polanzahl abgesichert: 3
Polart: 3P3D
Reaktionszeit beim Schließen: 50 ms
Fabrikat : Hager oder gleichwertig
Artikel : HW2M312DB
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Technische Fragen?
Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Installationsverteilungen und Schalt-/Schutzgeräte weiter.
