Der Einschubrahmen 3P HW2 (CHA) für Leistungsschalter bietet eine robuste Konstruktion mit unabhängigen oberen und unteren Schutzabdeckungen, die separat mit bis zu drei Vorhängeschlössern (Ø 5 - Ø 8 mm) gesichert werden können. Die Position des Leistungsschalters wird durch eine Frontanzeige dargestellt, während die Kurbelbedienung und die Lasche zur Positionsverriegelung einen sicheren Betrieb gewährleisten. Jeder Rahmen verfügt über zwei Führungsschienen für einfaches Handling des Schalters.

EAN

3250613216085

Marke

Hager

VPE

1 Stück

Preisgruppe

H460

Offene Leistungs- und Lasttrennschalter Zubehör hw+

Einschubrahmen 3P HW2 (CHA), Leistungsschalter-Gehäuse HW2C3SH

Name: HW2C3SH
Brand: Hager
SKU: HW2C3SH6
Price: 2138.1 EUR

Preis

2.138,10 €

/ Stück *

Fachgroßhandel finden

Zubehör
Technische Merkmale
Ökologischer Wert
Downloads
Weitere Produkte
Ausschreibungstext

Kontakt

Datenblatt

Vervollständigen Sie Ihr System

Motorantrieb 10 Produkte verfügbar
Hilfsschalterblock 3 Produkte verfügbar
Verriegelungsfunktionen 20 Produkte verfügbar
Abdeckung Funktionen 1 Produkte verfügbar

Passend zu 35 Produkte verfügbar

Technische Merkmale

Isolationsspannung Ui

1000 V
Stoßspannungsfestigkeit Uimp

12000 V
Überspannungskategorie gemäß IEC 60947-1

2

Bemessungsstrom IN

2500 A

Polart

3P

Sammelschienenmontage möglich

Ja

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

REACh-SVHC frei Ja

Halogenfrei Ja

Zertifizierungen und Dokumente

REACH declaration HW2C3SH

PDF

RoHS Report HW2C3SH

PDF

Downloads

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

Produktbild HW2C3SH

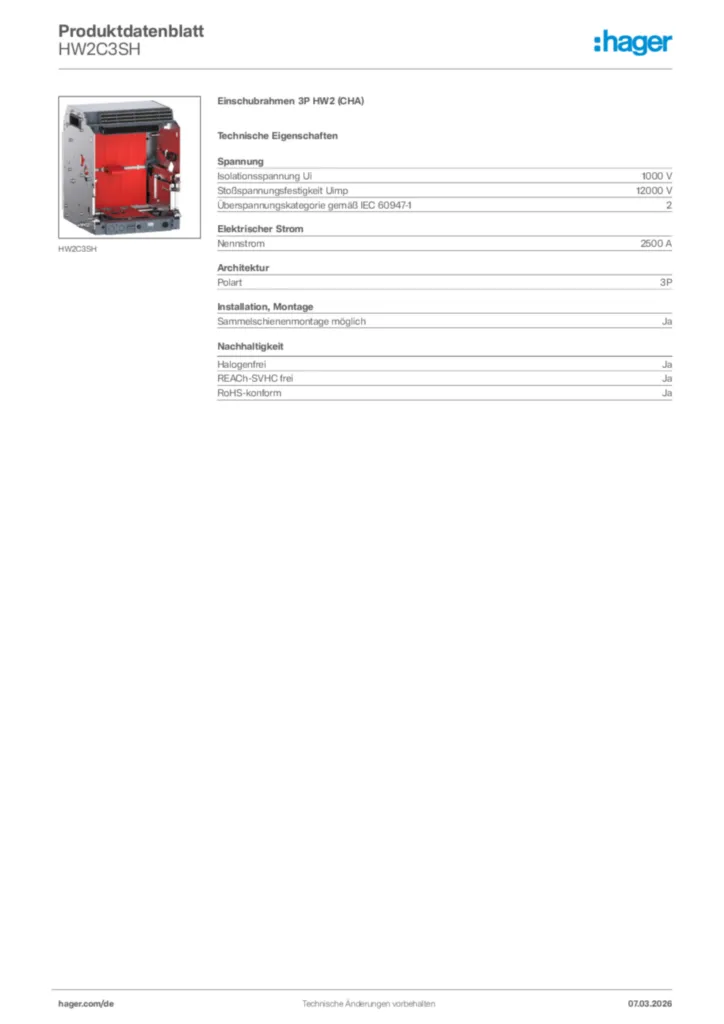

Produktdatenblatt

Hager Produktdatenblatt HW2C3SH

Einschubrahmen 3P HW2 (CHA)

PDF
Bedienungsanleitung

Benutzerleitfaden für die Instandhaltung

hw+ Offener Leistungschalter HW2 / HW4

PDF

261,15 MB

Handbuch zur Fehlerbehebung

hw+ Offener Leistungsschalter HW1 / HW2 / HW4 / HW6

PDF

17,01 MB

QuickInstall-Handbuch

hw+ Offene Leistungsschalter HW2

PDF

17,79 MB
Montageanleitung

Installationshandbuch

hw+ Offene Leistungsschalter HW2/HW4/HW6

PDF

57,64 MB

Sicherheitshinweise

-

PDF

159,14 kB
Handbuch

Benutzerhandbuch

hw+ Offene Leistungsschalter HW2 / HW4 / HW6

PDF

32,57 MB

Technischer Katalog

hw+ Offener Leistungsschalter HW1 / HW2 / HW4 / HW6

PDF

58,02 MB
Konformitätserklärung

EU-KONFORMITÄTSERKLÄRUNG

Fassung vom 13. Januar 2023

PDF

927,25 kB

EU-KONFORMITÄTSERKLÄRUNG

Fassung vom 28. Februar 2023

PDF

924,58 kB

Konformitätserklärung en-GB 2025-08-07

PDF

441,22 kB

Konformitätserklärung en-US 2026-07-15

PDF

351,32 kB

UKCA-KONFORMITÄTSERKLÄRUNG

Fassung vom 28. Februar 2023

PDF

901,77 kB

Mehr Downloads

Ausschreibungstext

Einschubrahmen 3P HW2 (CHA)

Einschubrahmen (CHA) für Einschubtechnik. Verfügbar in 3pol und 4pol-Ausführung. Die Schutzabdeckungen werden werkseitig an jedem Einschubrahmen hw+ angebracht.
Die oberen und unteren Schutzabdeckungen funktionieren unabhängig voneinander und können separat mit einem Vorhängeschloss verriegelt werden. Die Vorhängeschlösser blockieren die Schutzabdeckungen in der geschlossenen Stellung und verhindern das Einfahren. Je Schutzabdeckung kann bis zu drei Vorhängeschlösser installiert werden. 1 bis 3 Vorhängeschlösser Ø 5 - Ø 8 mm (nicht im Lieferumfang enthalten). Die Position des Leistungsschalters im Einschubrahmen wird mit der Positionsanzeige auf der Frontseite angezeigt.
Der Wechsel von einer Position in die andere wird mittels einer in den Einschubrahmen einzuführenden Kurbel vorgenommen. Das Einführen dieser Kurbel lässt sich durch Verriegelungssysteme schützen. Vor jedem Wechsel von einer Stellung in die andere muss die Lasche zur Positionsverriegelung und Quittierung gedrückt werden. Jeder Einschubrahmen besitzt 2 Führungsschienen, diese eine sichere und einfache Entnahme/Einführung des Leistungsschalters aus/in den Einschubrahmen gewährleistet.

Isolationsspannung Ui: 1000 V
Stoßspannungsfestigkeit Uimp: 12000 V
Überspannungskategorie gemäß IEC 60947-1: 2
Bemessungsstrom IN: 2500 A
Polart: 3P
Sammelschienenmontage möglich: Ja

Fabrikat : Hager oder gleichwertig
