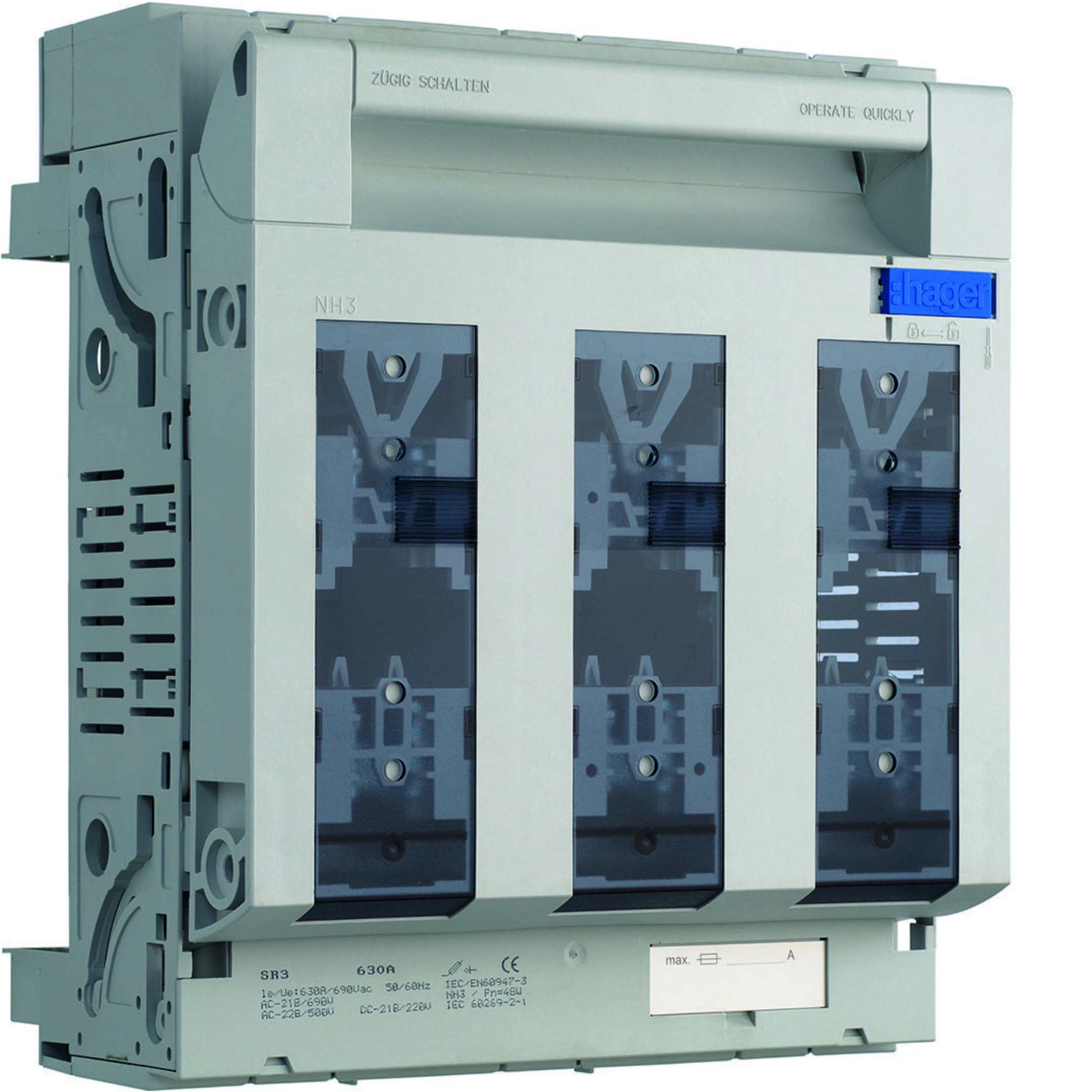

NHS-Lasttrenner weber.silas DIN3 690VAC 630A Reiter T.70mm Abgang oben/unten SR3
NH-Sicherungs-Lasttrenner Hager, zu weber.silas, DIN3 630
EAN-Nr.
7611919124485
E-nr.
850 473 116
VPE
1 Stück
Rabattgruppe
23
Preis*
557.00 CHF
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Niederspannung HRC Sicherungseinsatz 3 Produkte verfügbar -
Kabelklemmenanschluss 3 Produkte verfügbar -
Stromwandler 2 Produkte verfügbar -
Mechanisches Zubehör für Niederspannungskomponenten 7 Produkte verfügbar -
Verriegelungsfunktionen 1 Produkte verfügbar -
Klemmenabdeckung 1 Produkte verfügbar
Optionales Zubehör
-
LNH3400M
NH-Sicherungseinsatz NH3C gG 500V 400A Kombi-Melder Grifflasche spannungsführend
28.50 CHF / Stück* -
LNH3500MNH-Sicherungseinsatz NH3 gG AC500V 500A Kombi-Melder mit Metall-Grifflasche
44.05 CHF / Stück* -
LNH3630MNH-Sicherungseinsatz NH3 gG AC500V 630A Kombi-Melder mit Metall-Grifflasche
44.05 CHF / Stück*
-
LZ153
Prismenklemmensatz LT 3-polig für NH3-Trenner für Cu/Al-Leiter 150-300mm², 3 St.
112.00 CHF / Stück* -
S-3ADPrismenanschluss SILAS Gr.3 2x 150-185mm² für 2 Cu- oder 2 Alu- Leiter
29.90 CHF / Stück* -
S-R300Rahmenklemmen SILAS Gr.2/3 für CU und Alu Leiter max. 300mm²
37.40 CHF / Stück*
-
400K1
Stromwandler für LT NH00-3 400/5A 3.75VA Klasse 1
51.80 CHF / Stück* -
600K1Stromwandler für LT NH00-3 600/5A 5VA Klasse 1
51.80 CHF / Stück*
-
S-3AV
Anschlussverlängerung Gr.3 M10 für Einbautiefe 32mm von SILAS Gr.1-3
37.40 CHF / Stück* -
S-3SUSchaltdeckel komplett DIN Gr. 3 630A mit elektronischer Sicherungsüberwachung
388.00 CHF / Stück* -
S-3SWBBausatz SILAS für Stromwandlereinbau Gr.3
91.40 CHF / Stück* -
S-HSNachrüstsatz SILAS Gr.1-3 für Schaltkategorie AC-23B 690 V
11.00 CHF / Stück* -
S-UAPAbstützprofil SILAS Gr.1-3 für Sicherungslastrennschalter, seitlich aufrastbar
5.55 CHF / Stück* -
S-USStellungsanzeige SILAS Schaltdeckel Gr.000-3, 2A 250V AC, Öffner und Schließer
12.55 CHF / Stück* -
V-AT12Anschlussteil zu Grösse 1-3 63mm
12.85 CHF / Set*
Technische Merkmale
Elektrischer Strom
-
Nennstrom630 A
-
zul. Bemessungskurzzeitstromfestigkeit Icw unter 1s IEC6094720,40 kA
Sicherung
-
SicherungsgrösseNH3
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter95 - 300 mm²
-
Anschlussquerschnitt bei starrem Leiter95 - 300 mm²
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
Installation, Montage
-
Nominales Drehmoment20 - 20 Nm
-
Montage aufSammelschienensystem
Frequenz
-
Frequenz50 - 60 Hz
Leistung
-
Gesamtverlustleistung unter Nennstrom67 W
Belastbarkeit
-
Gerätelebensdauer, mechanische Schaltspiele800
-
Gerätelebensdauer, elektrische Schaltspiele200
-
Gerätelebensdauer (Summe Mech.- und Elektrische Lebensdauer) IEC60947-3 Tab.41000
Spannung
-
Isolationsspannung Ui1000 V
-
Stossspannungsfestigkeit8000 V
Sicherheit
-
Schutzart IPIP3X
Abmessungen
-
Höhe306 mm
-
Breite250 mm
-
Tiefe130 mm
-
Abstand Sammelschienen60 mm
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild SR3
-
Product datasheet
Hager Produktdatenblatt SR3
Sicherungslasttrennschalter SILAS NH3/60mm, 630A, Schraubanschluss M10
PDF -
Konformitätserklärung
EU Declaration of Conformity
Konformitätserklärung en-GB, de-DE 2023-07-21
PDF700,01 kB
Zertifikat für S0xx, S1xx, S2xx, S3xx, SRxx - Sicherungslastrrennschalter (DE, Stand: 04.2016)
Konformitätserklärung International 2019-01-07
PDF669,08 kB
