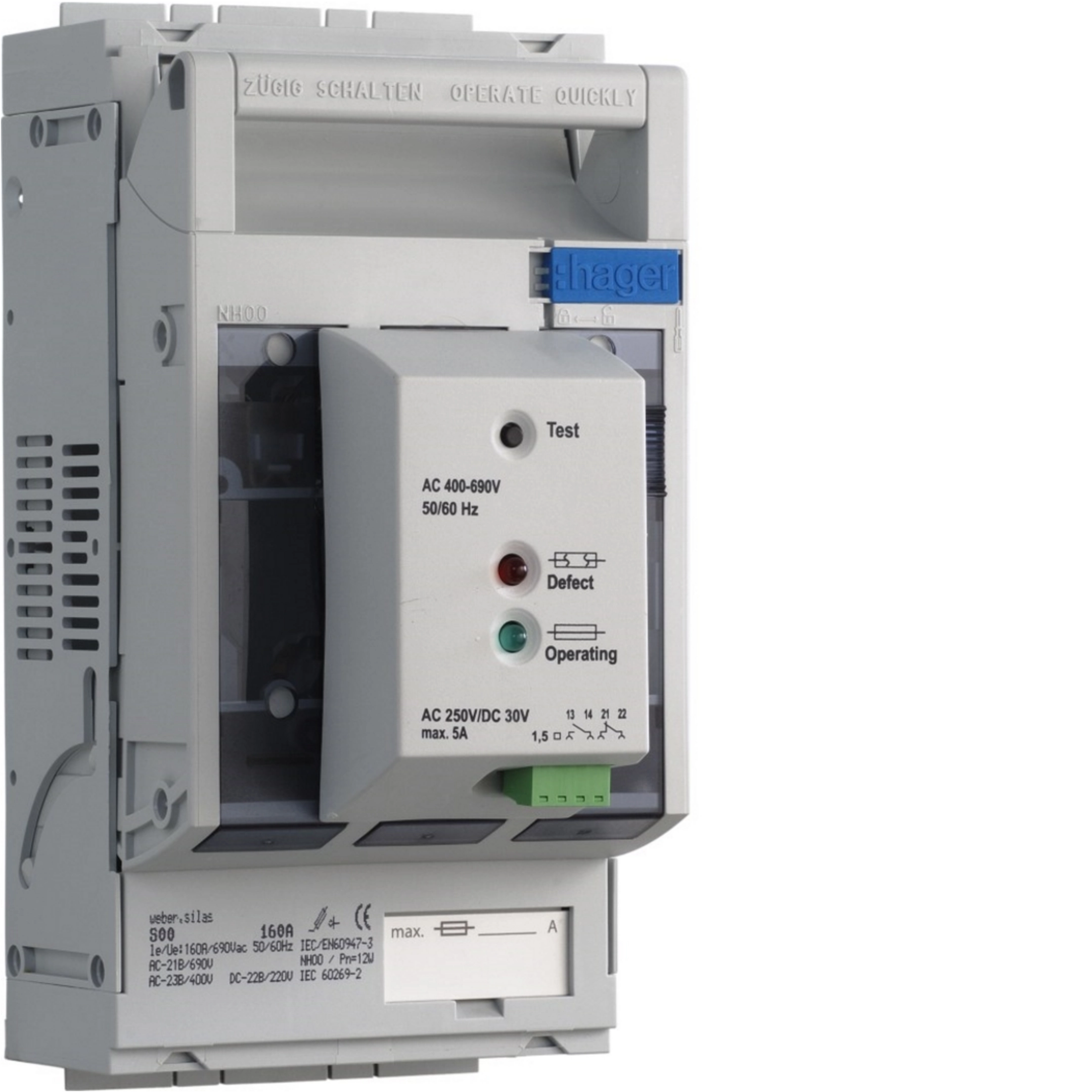

NHS-Lasttrenner weber.silas DIN00 690VAC 160A AP/Prof.Abgang mit Üb. Schraube M8 S00SU
NH-Sicherungs-Lasttrenner Hager, zu weber.silas, DIN00 160
EAN-Nr.
7611919121552
E-nr.
847 652 106
VPE
1 Stück
Rabattgruppe
23
Preis*
309.00 CHF
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Niederspannung HRC Sicherungseinsatz 2 Produkte verfügbar -
Stromwandler 2 Produkte verfügbar -
Mechanisches Zubehör für Niederspannungskomponenten 5 Produkte verfügbar -
Verriegelungsfunktionen 1 Produkte verfügbar -
Klemmenabdeckung 1 Produkte verfügbar -
Kabelklemmenanschluss 2 Produkte verfügbar
Optionales Zubehör
-
150K1
Stromwandler für LT NH00-3 150/5A 2.5VA Klasse 1
51.80 CHF / Stück* -
250K1Stromwandler für LT NH00-3 250/5A 3.75VA Klasse 1
51.80 CHF / Stück*
-
AST125
Anschlussteil Gr.00 6, 3 mm
9.35 CHF / Set* -
S-00APAbstützprofil SILAS Gr.00 für Sicherungslastrennschalter, seitlich aufrastbar
7.05 CHF / Stück* -
S-00SWBBausatz SILAS für Stromwandlereinbau Gr.00
30.55 CHF / Stück* -
S-UDBefestigungsset SILAS für Hutschienen, Größe 00-1 für zwei Hutschienen
4.85 CHF / Stück* -
S-USStellungsanzeige SILAS Schaltdeckel Gr.000-3, 2A 250V AC, Öffner und Schließer
12.55 CHF / Stück*
-
S-00A
Prismenklemmensatz SILAS 3-polig für NH00-Trenner für Cu/Al-Leiter 6-70mm²
11.10 CHF / Stück* -
S-00CBridenanschluss zu Gr.00 6-50mm²
4.65 CHF / Set*
Technische Merkmale
Elektrischer Strom
-
Nennstrom160 A
-
zul. Bemessungskurzzeitstromfestigkeit Icw unter 1s IEC609475 kA
Sicherung
-
SicherungsgrösseNH00
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter4 - 95 mm²
-
Anschlussquerschnitt bei starrem Leiter4 - 95 mm²
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
Installation, Montage
-
Nominales Drehmoment12 - 12 Nm
-
Montage aufMontageplatte
Frequenz
-
Frequenz50 - 60 Hz
Leistung
-
Gesamtverlustleistung unter Nennstrom9,8 W
Belastbarkeit
-
Gerätelebensdauer, mechanische Schaltspiele1400
-
Gerätelebensdauer, elektrische Schaltspiele200
-
Gerätelebensdauer (Summe Mech.- und Elektrische Lebensdauer) IEC60947-3 Tab.41600
Spannung
-
Isolationsspannung Ui1000 V
-
Stossspannungsfestigkeit8000 V
Sicherheit
-
Schutzart IPIP3X
Abmessungen
-
Höhe206 mm
-
Breite106 mm
-
Tiefe113 mm
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild S00SU
-
Product datasheet
Hager Produktdatenblatt S00SU
NH00-Sicherungslasttrennschalter 160A M8 SU
PDF -
Bedienungsanleitung
Bedienungsanleitung de-CH, en-GB 2024-08-29
PDF366,80 kB -
Konformitätserklärung
Zertifikat für S0xx, S1xx, S2xx, S3xx, SRxx - Sicherungslastrrennschalter (DE, Stand: 04.2016)
Konformitätserklärung International 2019-01-07
PDF669,08 kB
