NHS-Lasttrenner weber.silas DIN00 690VAC 160A Aufbau/Profile Abgang Schraube M8 S00
NH-Sicherungs-Lasttrenner Hager Silas S00, für Montage auf Montageplatten oder Schienen, 3L schaltbar, 690 V, I(k) = 50 kA, Kontakte Cu versilbert, Rahmenklemme = 70 mm², DIN 00, Anschlussschraube M8, 106×268×80 mm
EAN-Nr.
7611919121507
E-nr.
847 652 006
VPE
1 Stück
Rabattgruppe
23
Preis*
76.20 CHF
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Niederspannung HRC Sicherungseinsatz 2 Produkte verfügbar -
Stromwandler 2 Produkte verfügbar -
Mechanisches Zubehör für Niederspannungskomponenten 6 Produkte verfügbar -
Verriegelungsfunktionen 1 Produkte verfügbar -
Klemmenabdeckung 1 Produkte verfügbar -
Kabelklemmenanschluss 2 Produkte verfügbar
Optionales Zubehör
-
150K1
Stromwandler für LT NH00-3 150/5A 2.5VA Klasse 1
51.80 CHF / Stück* -
250K1Stromwandler für LT NH00-3 250/5A 3.75VA Klasse 1
51.80 CHF / Stück*
-
AST125
Anschlussteil Gr.00 6, 3 mm
9.35 CHF / Set* -
S-00APAbstützprofil SILAS Gr.00 für Sicherungslastrennschalter, seitlich aufrastbar
7.05 CHF / Stück* -
S-00SUSchaltdeckel komplett DIN Gr. 00 160A mit elektronischer Sicherungsüberwachung
262.00 CHF / Stück* -
S-00SWBBausatz SILAS für Stromwandlereinbau Gr.00
30.55 CHF / Stück* -
S-UDBefestigungsset SILAS für Hutschienen, Größe 00-1 für zwei Hutschienen
4.85 CHF / Stück* -
S-USStellungsanzeige SILAS Schaltdeckel Gr.000-3, 2A 250V AC, Öffner und Schließer
12.55 CHF / Stück*
-
S-00A
Prismenklemmensatz SILAS 3-polig für NH00-Trenner für Cu/Al-Leiter 6-70mm²
11.10 CHF / Stück* -
S-00CBridenanschluss zu Gr.00 6-50mm²
4.65 CHF / Set*
Technische Merkmale
Elektrischer Strom
-
Nennstrom160 A
-
zul. Bemessungskurzzeitstromfestigkeit Icw unter 1s IEC609475 kA
Sicherung
-
SicherungsgrösseNH00
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
Installation, Montage
-
Nominales Drehmoment12 - 12 Nm
-
Montage aufMontageplatte
Frequenz
-
Frequenz50 - 60 Hz
Leistung
-
Gesamtverlustleistung unter Nennstrom9 W
Belastbarkeit
-
Gerätelebensdauer, mechanische Schaltspiele1400
-
Gerätelebensdauer, elektrische Schaltspiele200
-
Gerätelebensdauer (Summe Mech.- und Elektrische Lebensdauer) IEC60947-3 Tab.41600
Spannung
-
Isolationsspannung Ui1000 V
-
Stossspannungsfestigkeit8000 V
Sicherheit
-
Schutzart IPIP3X
Abmessungen
-
Höhe206 mm
-
Breite106 mm
-
Tiefe80 mm
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild S00
-

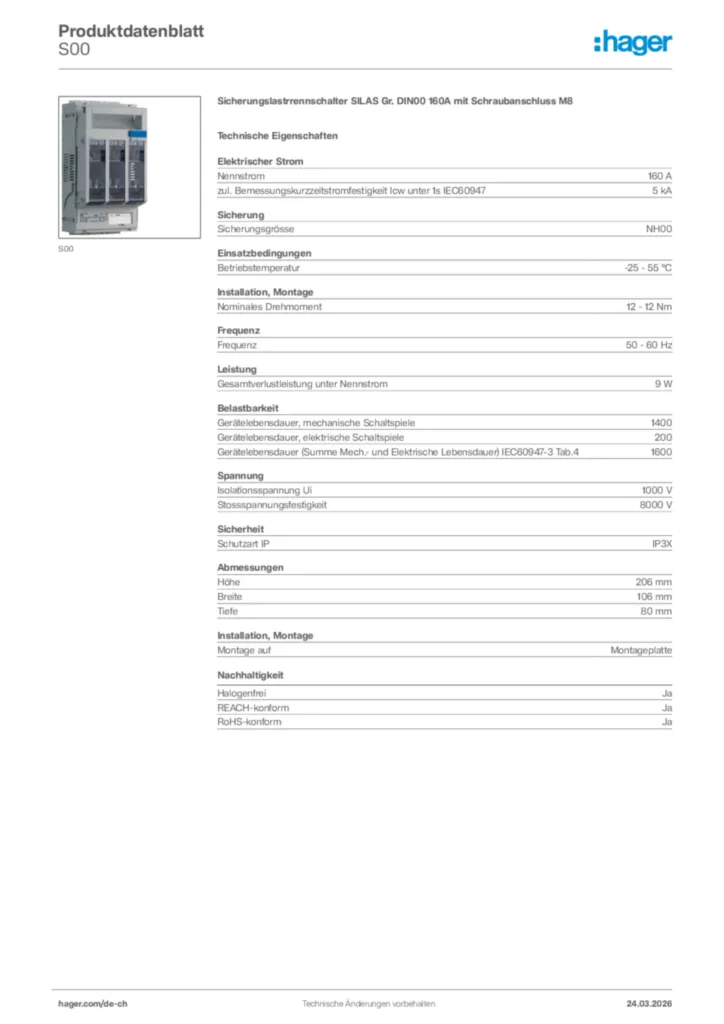

Product datasheet
Hager Produktdatenblatt S00
Sicherungslastrrennschalter SILAS Gr. DIN00 160A mit Schraubanschluss M8
PDF -
Montageanleitung
Montageanleitung für LT0xx, S00xx - Sicherungslasttrennschalter (DE-EN-IT-FR, Stand: 03.2010)
Montageanleitung en-GB, fr-FR, de-DE, it-IT 2020-01-01
PDF1,08 MB -
Konformitätserklärung
Konformitätserklärung en-GB 2024-12-18
PDF314,12 kB
Zertifikat für S0xx, S1xx, S2xx, S3xx, SRxx - Sicherungslastrrennschalter (DE, Stand: 04.2016)
Konformitätserklärung International 2019-01-07
PDF669,08 kB
Mehr Downloads
