Rozvodnice pro zapuštěnou montáž do dutých příček volta, 3-řadá, pro 36 + 6 modulů, krytí IP30, třída izolace II, barva bílá (RAL 9010). Určena pro montáž přístrojů do 63 A. Vybavena bezšroubovými svorkovnicemi (quickconnect) pro připojení vodičů PE a N a svorkovnicí VZ455N pro oddělení vodiče N za proudovým chráničem. S integrovanými příchytkami quickfix pro upevnění do sádrokartonu. Dodávána s plnými oceloplechovými dvířky. Ideální pro instalaci do sádrokartonových příček.
EAN
3250616614789
Balení
1 ks
Rozvodnice do dutých příček volta, 3-řadá, 36 + 6 mod., bezšr. svorky VH36NC
Přihlaste se pro vytvoření seznamu produktů
Pro vytvoření seznamů produktů musíte být přihlášeni do svého účtu myHager
Produkt ve fázi ukončení výroby: ohledně dostupnosti kontaktujte váš elektrovelkoobchod
Dokončete svůj systém
Volitelné příslušenství
-
Krycí/výplňový panel / identifikační proužek 3 dostupné produkty -
Rozšiřující balíčky 14 dostupné produkty -
Dveře 4 dostupné produkty -
Součásti pro kabeláž, kabelové vstupy a upevnění kabelů 2 dostupné produkty -
Běžné příslušenství 5 dostupné produkty -
Patch panel pro rozvaděč 1 dostupné produkty
Dokončete svůj systém
-
VZ12NAV
Zákryty včetně svorek, volta VU/VH12
-
VZ36NAVZákryty včetně svorek, volta VU/VH36
-
VZ48NAVZákryty včetně svorek, volta VU/VH48
-
VZ12NUHZákryty včetně dveří s rámem a svorkami, volta VU/VH12
-
VZ24NUHZákryty včetně dveří s rámem a svorkami, volta VU/VH24
-
VZ24NRKZákryty včetně dveří s rámem, volta VU/VH24
-
VZ36NUHZákryty včetně dveří s rámem a svorkami, volta VU/VH36
-
VZ36NRKZákryty včetně dveří s rámem, volta VU/VH36
-
VZ48NUHZákryty včetně dveří s rámem a svorkami, volta VU/VH48
-
VZ48NRKZákryty včetně dveří s rámem, volta VU/VH48
-
VZ60NRKZákryty včetně dveří s rámem, volta VU/VH60
-
VZ01NWHZakryt volta hybrid vč. MP a příslušenství 12 mod.
-
VZ02NWHZakryt volta hybrid vč. MP a příslušenství 24 mod.
-
VZ24NAVZákryty včetně svorek, volta VU/VH24
-
KN10EQuickConnect bezšroubový blok PE, zelený, 10 svorek, 2x25+8x4mm2, šíře 45mm
-
KN06PQuickConnect bezšroubový blok fázový, hnědý, 6 svorek, 1x25+5x4mm2, šíře 30mm
-
KN10PQuickConnect bezšroubový blok fázový, hnědý, 10 svorek, 2x25+8x4mm2, šíře 45mm
-
KN14PQuickConnect bezšroubový blok fázový, hnědý, 14 svorek, 3x25+11x4mm2, šíře 60mm
-
KN18PQuickConnect bezšroubový blok fázový, hnědý, 18 svorek, 4x25+14x4mm2, šíře 75mm
-
KN22PQuickConnect bezšroubový blok fázový, hnědý, 22 svorek, 5x25+17x4mm2, šíře 90mm
-
KN26PQuickConnect bezšroubový blok fázový, hnědý, 26 svorek, 6x25+20x4mm2, šíře 105mm
-
KN99PPropojovací můstek pro fázové svorkovnicové bloky (sada 10 ks)
-
KN06EQuickConnect bezšroubový blok PE, zelený, 6 svorek, 1x25+5x4mm2, šíře 30mm
-
KN06NQuickConnect bezšroubový blok N, modrý, 6 svorek, 1x25+5x4mm2, šíře 30mm
-
KN99EPropojovací můstek pro PE svorkovnicové bloky, zelený (sada 10 ks)
-
KN10NQuickConnect bezšroubový blok N, modrý, 10 svorek, 2x25+8x4mm2, šíře 45mm
-
KN14EQuickConnect bezšroubový blok PE, zelený, 14 svorek, 3x25+11x4mm2, šíře 60mm
-
KN14NQuickConnect bezšroubový blok N, modrý, 14 svorek, 3x25+11x4mm2, šíře 60mm
-
KN18EQuickConnect bezšroubový blok PE, zelený, 18 svorek, 4x25+14x4mm2, šíře 75mm
-
KN18NQuickConnect bezšroubový blok N, modrý, 18 svorek, 4x25+14x4mm2, šíře 75mm
-
KN22EQuickConnect bezšroubový blok PE, zelený, 22 svorek, 5x25+17x4mm2, šíře 90mm
-
KN22NQuickConnect bezšroubový blok N, modrý, 22 svorek, 5x25+17x4mm2, šíře 90mm
-
KN26EQuickConnect bezšroubový blok PE, zelený, 26 svorek, 6x25+20x4mm2, šíře 105mm
-
KN26NQuickConnect bezšroubový blok N, modrý, 26 svorek, 6x25+20x4mm2, šíře 105mm
Technické vlastnosti
Napětí
-
Jmenovité napětí400 - 400 V
Instalace, montáž
-
Vhodné pro venkovní použitíNe
-
MontážDutá příčka
Elektrický proud
-
Jmenovitý proud63 A
Výkon
-
Maximální ztrátový výkon rozvaděče při ΔT=20K22,50 W
Vybavení
-
Počet lišt3
-
Počet řad v rozvaděči3
-
Počet polí v šířce1
-
ZámekNe
-
Má neutrální svorkovniciAno
-
Má uzemňovací svorkovniciAno
-
Montážní deskaNe
Kapacita
-
Počet modulů36
-
Počet polovičních modulových svorek na liště72
Funkce
-
Se vstupy potrubíAno
Rozměry
-
Výška630,50 mm
-
Šířka348 mm
-
Hloubka98 mm
-
Vestavěná výška596 mm
-
Vestavěná šířka314 mm
-
Vestavěná hloubka89 mm
-
Počet jednotek šířky12
Kryt, dveře
-
Počet dveří rozvaděče1
-
Počet zámků0
-
Dveře/kryt průhlednéNe
-
Typ dveří rozvaděčeJednokřídlé dveře
Konektivita
-
Druh montážeUpevnění šrouby
Materiál
-
MateriálUmělá hmota
-
Kód RAL9010
-
BarvaBílá
-
Odolnost proti ultrafialovému zářeníAno
Bezpečnost
-
Třída izolaceTřída izolaceII
-
Mechanická odolnost IKIK07
-
Stupeň krytí IPIP30
-
Typ uzamčeníZámek na zacvaknutí, Bez zámku
-
Test žhavicím drátem850 °C
-
Třída ochrany s dveřmiIP30
Environmentální hodnota
Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. Zjistit více
Certifikace a dokumenty
Ke stažení
-
Datový list produktu

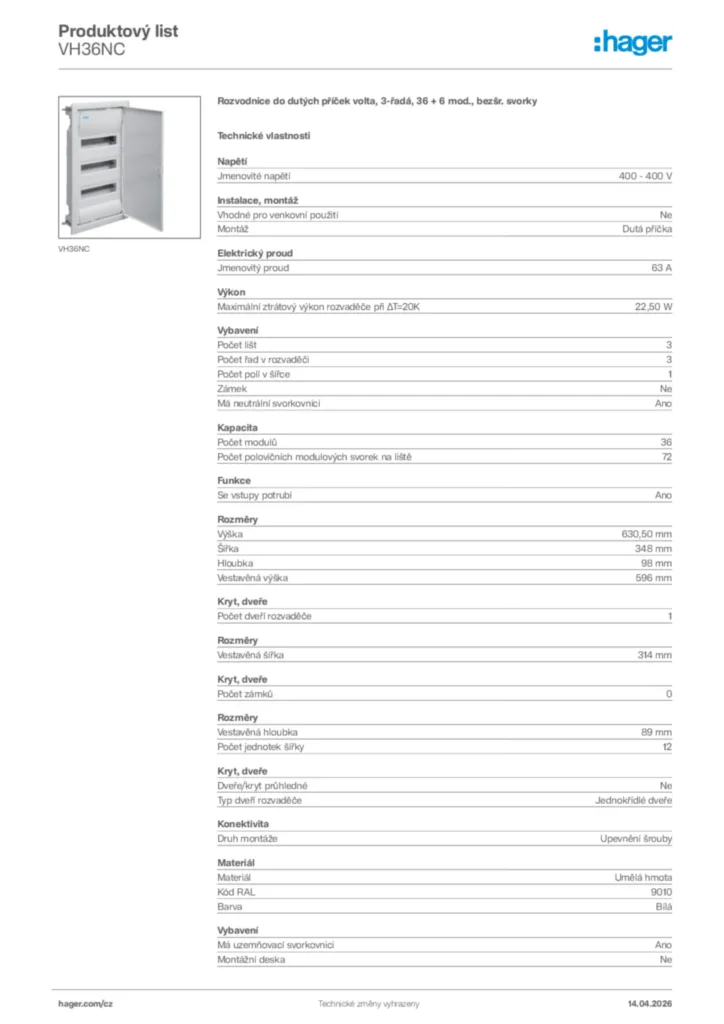

Hager Product data sheet VH36NC
Rozvodnice do dutých příček volta, 3-řadá, 36 + 6 mod., bezšr. svorky
PDF -
Installation manual
Instalační příručka International 2021-08-04
PDF4,62 MB -
Declaration of conformity
Declaration
Declaration of conformity International 2023-08-16
PDF359,72 kB
Declaration of conformity International 2023-08-07
PDF366,52 kB
