Ormar samostojeći Quadro5, sa postoljem, IP55, 2010x700x260 mm FM209
Prijava za kreaciju liste proizvoda
Morate se prijaviti na Vaš myHager račun kako biste kreirali liste proizvoda
na zahtjev
Kompletirajte vaš sistem
Opcionalni dodaci
-
Zglobovi/šarke za distributivne sisteme 1 dostupni proizvodi -
Konstruktivni element za modularne uređaje 16 dostupni proizvodi -
Pregrada za razvodne ormare 1 dostupni proizvodi -
Sistem za zaključavanje 1 dostupni proizvodi -
Sabirnica 20 dostupni proizvodi -
Poklopac modularnih izreza za ormar 11 dostupni proizvodi
Kompletirajte vaš sistem
-
UC441HM
Konstr.element za uč.prek x630, sa mot.pogonom, Quadro, 400x600mm, ZK2, vert
-
UC209Konstruktivni element za modularne uređaje/redne stezaljke, Quadro, 150x600mm
-
UC205Konstruktivni element za modularne uređaje, Quadro, 200x600mm, 24M
-
UC201Konstruktivni element za modularne uređaje, Quadro, 150x600mm, 24M
-
UC005Konstruktivni element za HA rastavne sklopke, Quadro, 630A 600x600mm
-
UC003Konstruktivni element za HA rastavne sklopke, Quadro, 250/400A 300x600mm
-
UC001Konstruktivni element za HA rastavne sklopke, Quadro, 125/160A 300x600mm
-
UC233EMKons.element, za 3 uređaja 92x92, 300x600mm
-
UC011HKonstruktivni element za učinske prekidače x160, Quadro, 300x600mm, horiz, dir
-
UC013HKonstruktivni element za učinske prekidače x160, Quadro, 150x600mm, horiz, dir
-
UC021HKonstruktivni element za učinske prekidače x250, Quadro, 300x600mm, vert, dir
-
UC023HKonstruktivni element za učinske prekidače x250, FID bl, Quadro, 400x600mm, vert
-
UC127HKonstruktivni element za učinske prekidače x250, FID bl, Quadro, 200x600mm, hor
-
UC141HKonstruktivni element za učinske prekidače x630, Quadro, 400x600mm, horiz
-
UC145H
Konstruktivni element za učinske prekidače x630, Quadro, 600x600mm, vert
-
UC147H
Konstruktivni element za učinske prekidače x630, Quadro, 200x600mm, horiz
-
UM92ZEBakarna šina, izolovana, Quadro, 24x5x2000mm, 514A
-
UT87D
Perforirana bakarna šina, quadro.system 25x5 D1000mm
-
UT87C
Bakarna šina, perforirana, quadro, 25x5 mm, dužina 900 mm
-
UT87B
Bakarna šina, perforirana, quadro, 25x5 mm, dužina 700 mm
-
UT87A
Bakarna šina, perforirana, quadro, 25x5 mm, dužina 400 mm
-
UT87JBakarna šina, perforirana, Quadro, 50x5x1000mm
-
UT87H
Bakarna šina, perforirana, Quadro, 50x5x900mm
-
UT87GBakarna šina, perforirana, Quadro, 50x5x700mm
-
UT87FBakarna šina, perforirana, Quadro, 50x5x400mm
-
UM92V
Bakarna šina, izolovana, Quadro, 40x6x2000mm, 800A
-
UT88C
Bakarna spojnica, ugaona, quadro, 25x5mm
-
UM92WE
Bakarna šina, izolovana, Quadro, 24x8x2000mm, 678A
-
UM92VE
Bakarna šina, izolovana, Quadro, 40x8x2000mm, 1040A
-
UC832Perforirana bakarna šina 20x5mm, M6, 250A, D1000mm
-
UC875Set kablova za x250/h250, quadro, horizontalna montaža
-
UM92X
Bakarna šina, izolovana, Quadro, 20x2x2000mm, 160A
-
UM92Y
Bakarna šina, izolovana, Quadro, 20x3x2000mm, 250A
-
UM92Z
Bakarna šina, izolovana, Quadro, 32x4x2000mm, 400A
-
UT88ABakarna spojnica, ugaona, Quadro, 25x5 mm
-
UT88BBakarna spojnica, ugaona, Quadro, 50x5mm
-
UC239
Slijepi poklopac, Quadro4/5/+, 100x600mm
-
UC236Slijepi poklopac, Quadro4/5/+, 600x600mm
-
UC235Slijepi poklopac, Quadro4/5/+, 400x600mm
-
UC234Slijepi poklopac, Quadro4/5/+, 300x600mm
-
UC233Slijepi poklopac, Quadro4/5/+, 200x600mm
-
UC232Slijepi poklopac, Quadro4/5/+, 150x600mm
-
UC231Slijepi poklopac, Quadro4/5/+, 50x600mm
-
UC230Slijepi poklopac, Quadro4/5/+, 75x600mm
-
UC237Slijepi poklopac, Quadro4/5/+, 800x600mm
-
UC301Kons.element za uređaja 72x72, 200x600
-
UC233TPoklopac, quadro, 200x600 mm sa prorezom(115x405 mm)
-
UC825Nosač sabirničkih šina, 4P, 630-1600A, 1 ili 2 šine, vertikalni
-
UC824Nosač sabirničkih šina, 4P, 630-1600A, 1 ili 2 šine
-
UC823Nosač sabirničkih šina, 3P, 630-1600A, 1 ili 2 šine
-
UC822Nosač sabirničkih šina, 3P, 630-1600A, 1 ili 2 šine, vertikalni
-
UC830Nosač sabirničkih šina, bočni, Quadro+, 250A
-
UC820Nosač sabirničkih šina, 4P, 160/250/630A
-
UC817Nosač sabirničkih šina 2x(3P+N) 1250A 35kA
Tehničke karakteristike
Dimenzije
-
Visina2.010 mm
-
Širina700 mm
-
Dubina260 mm
-
Debljina bočnog zida2 mm
Sigurnost
-
Ingress Protection (IP) klasaIP55
-
Vrsta zaključavanjaBrava
-
Otpornost na udarce IKIK10
Oprema
-
Broj sekcija u širinu2
-
Broj otvora ploče2
-
Broj redova13
Instalacija, montaža
-
Montiranje naPostolje
-
Pogodno za korištenje na otvorenom/vaniNe
Materijali
-
BojaČista bijela
-
RAL kod9010
-
ObradaPraškasto ofarbano
-
MaterijalŽeljezo
Poklopac, vrata
-
Broj vrata ormara1
-
Vrata/poklopac je proziranNe
Električna struja
-
Nazivna struja630 A
Ekološka vrijednost
Certifikati i dokumenti
Downloadi
-
Slika proizvoda
Napomene o korištenju. Napominjemo da smo mi vlasnici prava korištenja slikovnog materijala. Možete koristiti samo materijal koji ste dobili u skladu sa našim Uslovima korištenja (PDF, 85 KB). Smatramo vas odgovornim za poštivanje uslova licence i možete biti odgovorni za zloupotrebu.
Slika proizvoda FM209
-

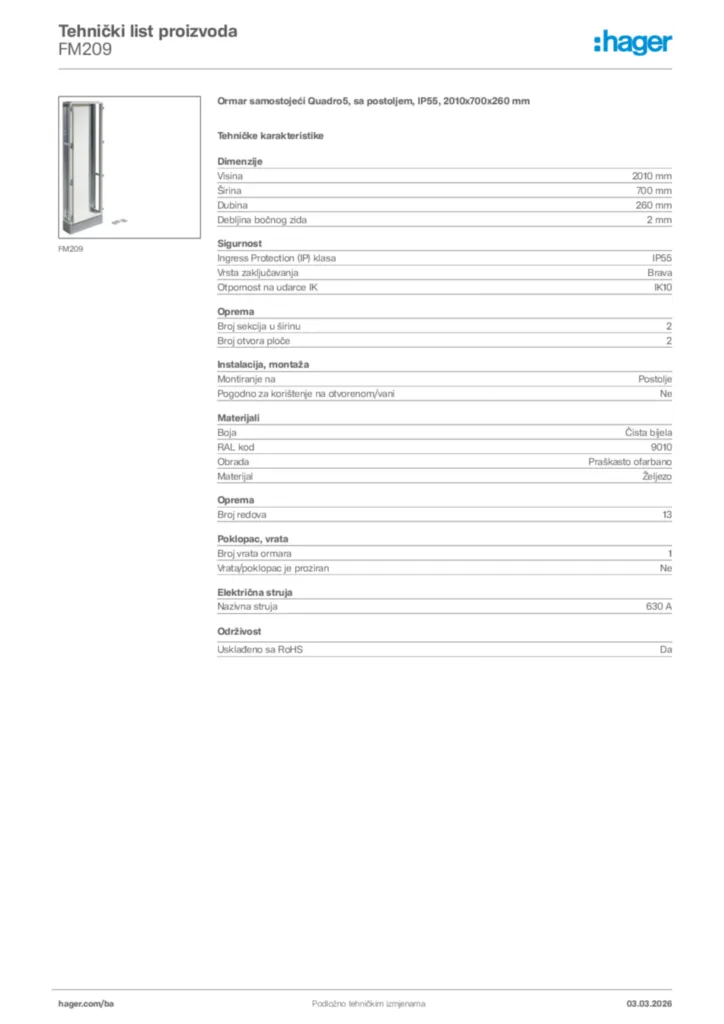

Product datasheet
