Ormar samostojeći Quadro5, sa postoljem, IP55, 1710x700x260 mm FM207
EAN
3250612632077
Pakovanje
1 Komad
na zahtjev
Prijava za kreaciju liste proizvoda
Morate se prijaviti na Vaš myHager račun kako biste kreirali liste proizvoda
Kompletirajte vaš sistem
Opcionalni dodaci
-
Konstruktivni element za modularne uređaje 13 dostupni proizvodi -
Konstruktivni element za sklopke 1 dostupni proizvodi -
Vratni/operacijski panel 2 dostupni proizvodi -
Ventilacijska ploča 6 dostupni proizvodi -
Bočni/stražnji panel 6 dostupni proizvodi -
Pogledajte više 65 drugi dostupni proizvodi
Kompletirajte vaš sistem
-
UC001
Konstruktivni element za HA rastavne sklopke, Quadro, 125/160A 300x600mm
-
UC003Konstruktivni element za HA rastavne sklopke, Quadro, 250/400A 300x600mm
-
UC005Konstruktivni element za HA rastavne sklopke, Quadro, 630A 600x600mm
-
UC011HKonstruktivni element za učinske prekidače x160, Quadro, 300x600mm, horiz, dir
-
UC013HKonstruktivni element za učinske prekidače x160, Quadro, 150x600mm, horiz, dir
-
UC021HKonstruktivni element za učinske prekidače x250, Quadro, 300x600mm, vert, dir
-
UC023HKonstruktivni element za učinske prekidače x250, FID bl, Quadro, 400x600mm, vert
-
UC127HKonstruktivni element za učinske prekidače x250, FID bl, Quadro, 200x600mm, hor
-
UC147HKonstruktivni element za učinske prekidače x630, Quadro, 200x600mm, horiz
-
UC201Konstruktivni element za modularne uređaje, Quadro, 150x600mm, 24M
-
UC205Konstruktivni element za modularne uređaje, Quadro, 200x600mm, 24M
-
UC209Konstruktivni element za modularne uređaje/redne stezaljke, Quadro, 150x600mm
-
UC441HMKonstr.element za uč.prek x630, sa mot.pogonom, Quadro, 400x600mm, ZK2, vert
-
UC220Slijepi poklopac, Quadro4/5/+, 75x350mm
-
UC221Slijepi poklopac, Quadro4/5/+, 50x350mm
-
UC222Slijepi poklopac, Quadro4/5/+, 150x350mm
-
UC223Slijepi poklopac, Quadro4/5/+, 200x350mm
-
UC224Slijepi poklopac, Quadro4/5/+, 300x350mm
-
UC225Slijepi poklopac, Quadro4/5/+, 400x350mm
-
UC226Slijepi poklopac, Quadro4/5/+, 600x350mm
-
UC230Slijepi poklopac, Quadro4/5/+, 75x600mm
-
UC231Slijepi poklopac, Quadro4/5/+, 50x600mm
-
UC232Slijepi poklopac, Quadro4/5/+, 150x600mm
-
UC233Slijepi poklopac, Quadro4/5/+, 200x600mm
-
UC233TPoklopac, quadro, 200x600 mm sa prorezom(115x405 mm)
-
UC234Slijepi poklopac, Quadro4/5/+, 300x600mm
-
UC235Slijepi poklopac, Quadro4/5/+, 400x600mm
-
UC236Slijepi poklopac, Quadro4/5/+, 600x600mm
-
UC237Slijepi poklopac, Quadro4/5/+, 800x600mm
-
UC239Slijepi poklopac, Quadro4/5/+, 100x600mm
-
UC301Kons.element za uređaja 72x72, 200x600
-
UC817Nosač sabirničkih šina 2x(3P+N) 1250A 35kA
-
UC820Nosač sabirničkih šina, 4P, 160/250/630A
-
UC822Nosač sabirničkih šina, 3P, 630-1600A, 1 ili 2 šine, vertikalni
-
UC823Nosač sabirničkih šina, 3P, 630-1600A, 1 ili 2 šine
-
UC824Nosač sabirničkih šina, 4P, 630-1600A, 1 ili 2 šine
-
UC825Nosač sabirničkih šina, 4P, 630-1600A, 1 ili 2 šine, vertikalni
-
UC830Nosač sabirničkih šina, bočni, Quadro+, 250A
-
UC832Perforirana bakarna šina 20x5mm, M6, 250A, D1000mm
-
UC875Set kablova za x250/h250, quadro, horizontalna montaža
-
UT87A
Bakarna šina, perforirana, quadro, 25x5 mm, dužina 400 mm
-
UT87B
Bakarna šina, perforirana, quadro, 25x5 mm, dužina 700 mm
-
UT87C
Bakarna šina, perforirana, quadro, 25x5 mm, dužina 900 mm
-
UT87D
Perforirana bakarna šina, quadro.system 25x5 D1000mm
-
UT87FBakarna šina, perforirana, Quadro, 50x5x400mm
-
UT87GBakarna šina, perforirana, Quadro, 50x5x700mm
-
UT87H
Bakarna šina, perforirana, Quadro, 50x5x900mm
-
UT87JBakarna šina, perforirana, Quadro, 50x5x1000mm
-
UT88ABakarna spojnica, ugaona, Quadro, 25x5 mm
-
UT88BBakarna spojnica, ugaona, Quadro, 50x5mm
-
UT88C
Bakarna spojnica, ugaona, quadro, 25x5mm
-
UC001
Konstruktivni element za HA rastavne sklopke, Quadro, 125/160A 300x600mm
-
UC003
Konstruktivni element za HA rastavne sklopke, Quadro, 250/400A 300x600mm
-
UC005
Konstruktivni element za HA rastavne sklopke, Quadro, 630A 600x600mm
-
UC011H
Konstruktivni element za učinske prekidače x160, Quadro, 300x600mm, horiz, dir
-
UC013H
Konstruktivni element za učinske prekidače x160, Quadro, 150x600mm, horiz, dir
-
UC021H
Konstruktivni element za učinske prekidače x250, Quadro, 300x600mm, vert, dir
-
UC023H
Konstruktivni element za učinske prekidače x250, FID bl, Quadro, 400x600mm, vert
-
UC127H
Konstruktivni element za učinske prekidače x250, FID bl, Quadro, 200x600mm, hor
-
UC147H
Konstruktivni element za učinske prekidače x630, Quadro, 200x600mm, horiz
-
UC201
Konstruktivni element za modularne uređaje, Quadro, 150x600mm, 24M
-
UC205
Konstruktivni element za modularne uređaje, Quadro, 200x600mm, 24M
-
UC209
Konstruktivni element za modularne uređaje/redne stezaljke, Quadro, 150x600mm
-
UC441HM
Konstr.element za uč.prek x630, sa mot.pogonom, Quadro, 400x600mm, ZK2, vert
-
UC321HM
Konstr.element za uč.prek x250, sa mot.pogonom, Quadro, 300x600mm, ZK2, vert
-
FM537
Vrata, Quadro5, puna, 1710x700 mm
-
FM547Vrata, Quadro5, prozirna, 1710x700 mm
-
FL220Z
Rešetka za ventilator, 150x150 mm, IP54
-
FL224ZRešetka za ventilator, 250x250 mm, IP54
-
FL226ZRešetka za ventilator, 325x325 mm, IP54
-
FL230ZFilter za ventilator, 150x150 mm
Tehničke karakteristike
Dimenzije
-
Visina1.710 mm
-
Širina700 mm
-
Dubina260 mm
-
Debljina bočnog zida2 mm
Sigurnost
-
Ingress Protection (IP) klasaIP55
-
Vrsta zaključavanjaBrava
-
Otpornost na udarce IKIK10
Oprema
-
Broj sekcija u širinu2
-
Broj otvora ploče2
-
Broj redova10
Instalacija, montaža
-
Montiranje naPostolje
-
Pogodno za korištenje na otvorenom/vaniNe
Materijali
-
BojaČista bijela
-
RAL kod9010
-
ObradaPraškasto ofarbano
-
MaterijalŽeljezo
Poklopac, vrata
-
Vrata/poklopac je proziranNe
Električna struja
-
Nazivna struja630 A
Ekološka vrijednost
Certifikati i dokumenti
Downloadi
-
Slika proizvoda
Napomene o korištenju. Napominjemo da smo mi vlasnici prava korištenja slikovnog materijala. Možete koristiti samo materijal koji ste dobili u skladu sa našim Uslovima korištenja (PDF, 85 KB). Smatramo vas odgovornim za poštivanje uslova licence i možete biti odgovorni za zloupotrebu.

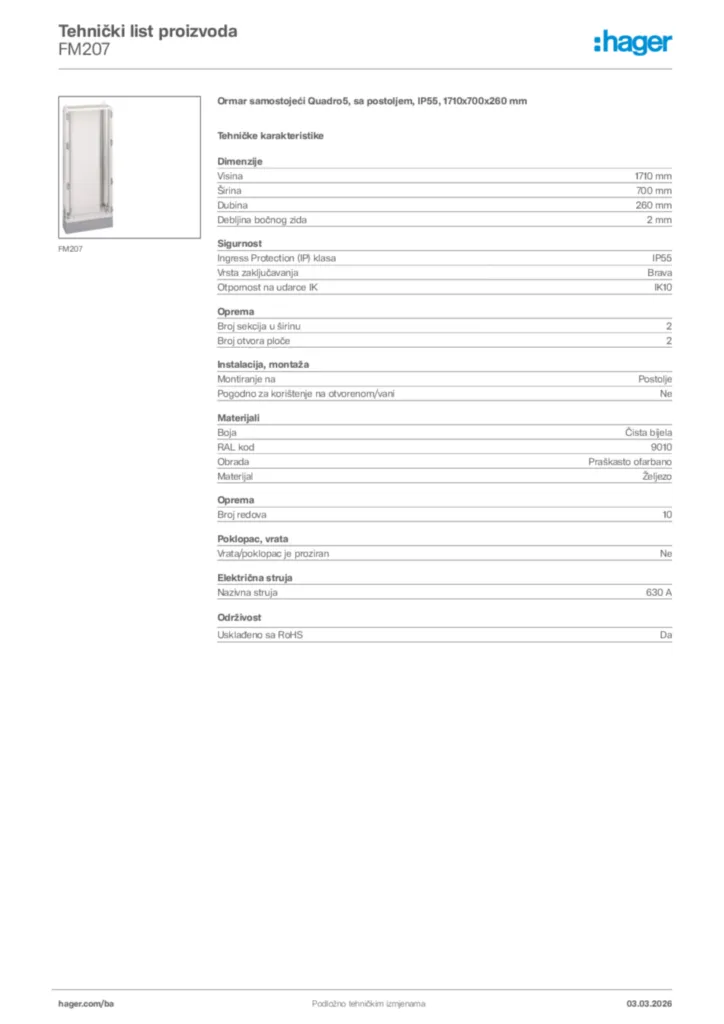

Slika proizvoda FM207
-
