Feldvert. AP, univers, IP44, SKII, 72PLE, H:500xB:550xT:161mm, QuickConnect FWB32S
EAN
3250612735648
Marke
Hager
VPE
1 Stück
Preis auf Anfrage
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Das Produkt ist leider nicht mehr lieferbar. Um eine alternative Lösungsmöglichkeit zu finden, wenden Sie sich bitte an unseren technischen Innendienst.
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Rangierkanalabdeckung für Leitungsführungskanal 1 Produkte verfügbar -
Einführungsflansch für Gehäuse 4 Produkte verfügbar -
Abdeckung für Verteilerfeld 3 Produkte verfügbar -
Tür/Bedienfeld 3 Produkte verfügbar -
Rangierfeld für Gehäuse 8 Produkte verfügbar -
Mehr sehen 41 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
-
FZ428
Leitungseinführung, univers, IP44/54, auf Rückseite, T 160 / 205mm
33,20 € / Stück* -
FZ460NLeitungseinführung, univers, IP44/54, 6 x M16, 2 x M20, 2 x M16/25 1 x M25/40/50
37,54 € / Stück* -
FZ466NLeitungseinführung, univers, IP44/54, mit 15 x M16 und 4 x M20 Vorprägungen
37,54 € / Stück* -
FZ468NLeitungseinführung, univers, IP44/54, ohne Vorprägungen
37,54 € / Stück*
-
UM00S1
Abdeckungenset für Multimedia Kit, für Patch-Panel und für 3-fach-Steckdose
53,92 € / Stück* -
UM00S2Abdeckung oben/unten für Patch-Panelmodule
28,32 € / Stück* -
UM00S3Abdeckung oben/unten für 3-fach-Steckdose
28,32 € / Stück*
-
FZ12MK
Patch-Panel, univ., 12-fach, für Keystone, o. Module, für Hutschiene/geschraubt
59,70 € / Stück* -
FZ12MMPatch-Panel, univers 12-fach(E-Dat) inkl 6xRJ45 Module, f.Hutschiene/geschraubt
151,72 € / Stück* -
FZ12MMOPatch-Panel, univers 12-fach (E-Dat) ohne Module, für Hutschiene oder geschraubt
59,70 € / Stück* -
UM00K3Patchpanel für 10 Patchmodule RJ45 und für 2 Integro flow Einsätze
32,01 € / Stück* -
UM00K4Patchpanel für 24 Patchmodule RJ45
32,01 € / Stück* -
UM00K5Patch-Panel Keystone, 250mm Breite
32,01 € / Stück* -
UM00K8Patchpanel für 2x Berker Integro Flow Steckdosen mit 10x Keystone
32,01 € / Stück* -
VZ02MMMultimedia-Halter, universal, weiß, 2-fach, Kunststoff, für Montageplatten
24,56 € / Paar*
-
FZ597NSchließung, univers, mit 2 Schlüsseln, für Schrank IP44/54, Schließ-Nr. 1242E
26,46 € / Stück* -
FZ821NSchließung,univers,Vierkant8mm mit Plombierdeckel,f.Schrank IP44,mit 1 Schlüssel
35,85 € / Stück* -
FZ822NSchließung,univers,Vierkant7mm mit Plombierdeckel,f.Schrank IP44,mit 1 Schlüssel
35,85 € / Stück* -
FZ823NSchließung, univers, Kunststoff Schlitz mit Plombierdeckel für Schrank IP44
23,93 € / Stück* -
FZ824NSchließung, univers, Schließ-Nr.1242E m.Plombierdeckel und 2 Schlüsseln
59,15 € / Stück*
-
FZ791NLackstift, 9ml, Farbe RAL 9010
17,79 € / Stück*
-
KXA04LHDurchgangsklemme-Phase 4mm², 800V-32A, Schraubtechnik
1,19 € / Stück*
-
UZ30F2Abschottung senkrecht für Feldverteiler Aufputz 500mm hoch, mit Kabelkanal
16,86 € / Stück* -
ZZ10HAbschottung, univers Z, waagerecht, 1-feldrig breit
13,69 € / Stück*
-
FZ401Verschlußstopfen, univers, Reparaturset
15,19 € / Stück* -
FZ850SKabelabfangschiene, univers, 1-feldig, C-Profil 30x15x100mm, Schlitzweite 16mm
23,11 € / Stück*
-
FZ794Plantasche, Klarsicht, DIN A4, selbstklebend
4,15 € / Stück*
-
FZ442BVerbindungssatz, univers, vertikal, für Schrank 2-feldrig T:160/205mm
42,92 € / Stück* -
FZ714Verbindungssatz, univers, für Sockel
8,50 € / Stück* -
FZ890NAufhängeschiene, univers, 2m, für Schrank IP44 / IP54
137,16 € / Stück*
-
FZ799NEinhängelaschen für Aufhängeschiene FZ890N
55,66 € / Set* -
FZ803BBefestigungslaschen, univers, für Schrank IP44 / IP54, außen
18,92 € / Set* -
UZ25V1Leitungsklammer, universN, groß, 20 Teile
38,64 € / Stück* -
UZ25V2Leitungsklammer, universN, klein, 20 Teile
36,18 € / Stück* -
VZ340Befestigungssatz 2x200/2x250mm für Multimedia Montageplatte, elastisch
10,11 € / Stück*
-
S35SAbdeckstreifen, univers Z, 219 mm, für 12 PLE, brechbar
4,10 € / Stück*
-
U842BHutschiene, universZ, 35x248x7,5mm, Stahl verzinkt
6,25 € / Stück* -
UN03ATragschienen, universN, 450mm, für Schränke ab 160mm Tiefe, Set = 2 Stück
19,21 € / Stück* -
UT22BHutschiene, univers, 7,5mm, isoliert, vertieft 31mm, 11 PLE breit (198mm)
26,03 € / Stück* -
UT22CHutschiene,univers,7,5mm,isoliert,tiefenverstellb.bis 21mm, 11,5PLE breit(212mm)
10,41 € / Stück* -
UZ01B4Hutschiene, universN, 1feldig, zur Befestigung auf Tragschiene
6,55 € / Stück* -
UZ02B4Hutschiene, universN ,2feldig, zur Befestigung auf Tragschiene
6,55 € / Stück* -
ZZ41FWBAdapter set univers FW, für univers Innenausbausystem
18,88 € / Stück* -
ZZ44SFTragschienenbefestigung,Satz mit 4x Schrauben und Gegenmutter
16,19 € / Set*
-
UM00M0Kunststoff-Montageplatte für Multimedia-Anwendungen, 175x250mm
23,58 € / Stück* -
UT26AMontageplatte, univers, tiefenverstellbar bis 27mm, 1-reihig, 115x210x2, 5mm
39,80 € / Stück* -
UT26BMontageplatte, univers, tiefenverstellbar bis 27mm, 2-reihig, 215x210x2, 5mm
44,47 € / Stück* -
UZ31M1Montageplatte, universN, für Schrankhöhe 500mm, 1feldig
47,07 € / Stück* -
UZ31M5Montageplatte, univers für Telekom, 1feldig, für Schränke mit Höhe 500mm
88,17 € / Stück* -
UZ32M5Montageplatte, univers für Telekom, 2feldig, für Schränke mit Höhe 500mm
114,95 € / Stück*

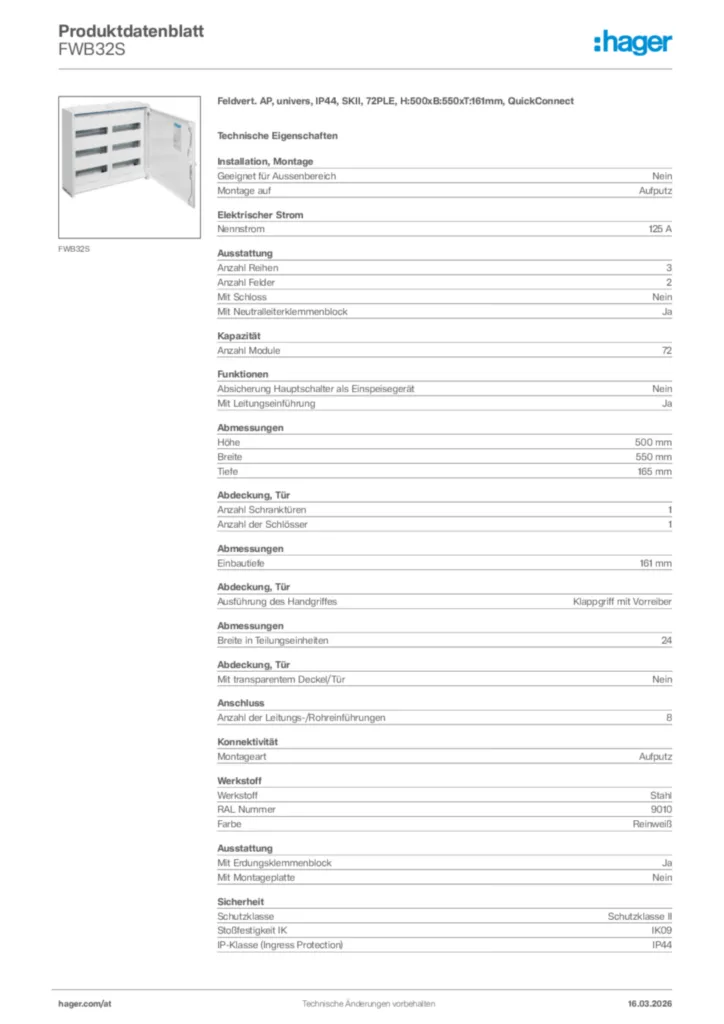

Technische Merkmale
Anschluss
-
Anzahl der Leitungseinführungen8
Installation, Montage
-
Geeignet für AußenbereichNein
-
Montage aufAufputz
Elektrischer Strom
-
Nennstrom125 A
Ausstattung
-
Anzahl Reihen3
-
Anzahl Felder2
-
Mit SchlossNein
-
Mit NeutralleiterklemmenblockJa
-
Mit ErdungsklemmenblockJa
-
Mit MontageplatteNein
Kapazität
-
Anzahl Module72
Funktionen
-
Absicherung Hauptschalter als EinspeisegerätNein
-
Mit LeitungseinführungJa
Abmessungen
-
Höhe500 mm
-
Breite550 mm
-
Tiefe165 mm
-
Einbautiefe161 mm
-
Breite in Teilungseinheiten24
Abdeckung, Tür
-
Anzahl Schranktüren1
-
Anzahl der Schlösser1
-
Ausführung des HandgriffesKlappgriff mit Vorreiber
-
Mit transparentem Deckel/TürNein
Konnektivität
-
MontageartAufputz
Werkstoff
-
WerkstoffStahl
-
RAL Nummer9010
-
FarbeReinweiß
Sicherheit
-
SchutzklasseSchutzklasse II
-
Stoßfestigkeit IKIK09
-
IP-Klasse (Ingress Protection)IP44
-
SchließungstypOhne Schloss
-
Glühdrahttest750 °C
