TYBS702A
Увійдіть, щоб створити список продуктів
Ви повинні увійти до свого облікового запису myHager, щоб створювати списки продуктів
Завершіть вашу систему
Додаткові аксесуари
-
Блок живлення для шинної системи 4 доступні продукти -
Пристрій захисту від перенапруги для мереж передачі даних/MCR-технології 1 доступні продукти -
Інтерфейс для шинної системи 1 доступні продукти -
Системний інтерфейс/медіа-шлюз для шинної системи 4 доступні продукти -
Термінал підключення/відгалуження для шинної системи 1 доступні продукти -
З’єднувач ліній/областей шини 1 доступні продукти
Технічні характеристики
Архітектура
-
Система шинKNX
Налаштування
-
Підтримувані режими конфігураціїETS, easy
Електричний струм
-
Кількість кіл електричного струму на вході2
Обладнання
-
Необхідна зовнішня напруга сигналуНі
-
Радіочастотний двостороннійНі
-
З батареєюНі
-
З керуванням HVACНі
Підключення
-
Із системою шин KNX радіоНі
Установлення, монтаж
-
Монтаж наВнутрішня установка
Освітлення
-
Керування світлодіодамиНі
Матеріали
-
МатеріалПластик
-
ColourСвітло-сірий
-
Код RAL7035
Безпека
-
Клас захисту від проникнення (IP)IP20
Умови використання
-
Робоча температура-5 - +45 °C
Кабель
-
Довжина кабелю0,25 m
Напруга
-
Вхідна напруга3,3-3,3 V
-
Робоча напруга шини21-32 V
-
Тип напруги живленняПостійний струм
-
Системна напруга30 В DC через шину
Розміри
-
Довжина43 mm
-
Висота28,5 mm
-
Глибина15,4 mm
Тексти
-
Режим встановленняДля внутрішнього монтажу та монтажу в пусті стіни
-
Тип з'єднанняЗ попередньо змонтованим кабелем
Екологічна цінність
Ми прагнемо покращити наші екологічні показники, зменшуючи наш вплив, водночас діяючи як фактор сталого розвитку для наших клієнтів. Дізнатися більше
Сертифікати та документи
Завантаження
-

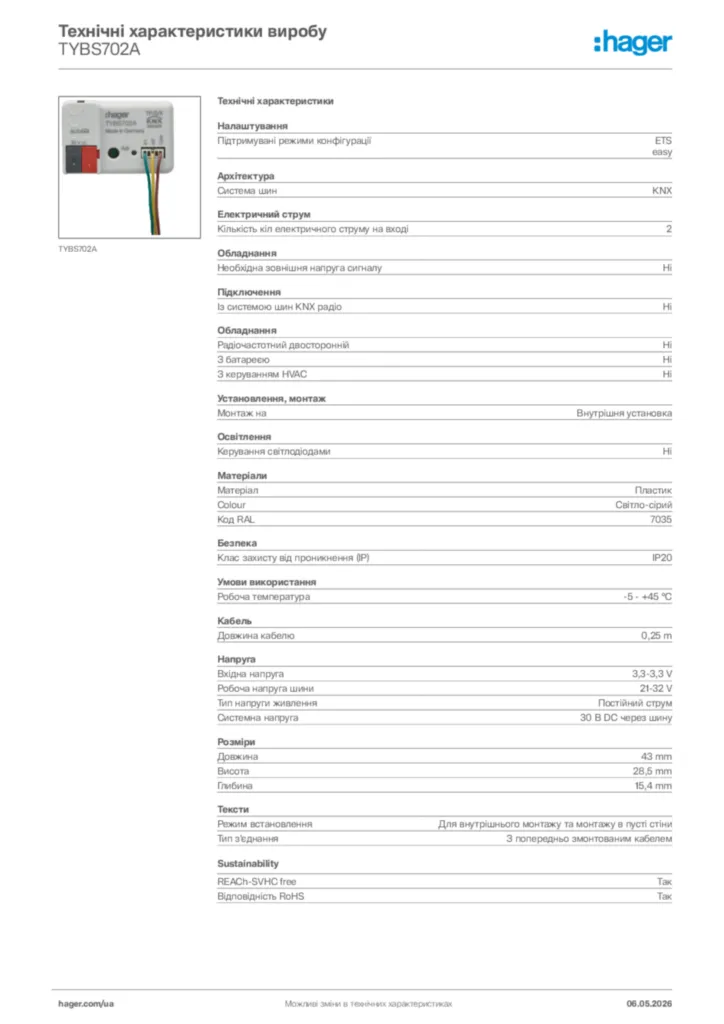

Технічний паспорт продукту
Hager Технічні характеристики виробу TYBS702A
Технічні характеристики виробу uk-UA 2026-05-06
PDF -
Інструкція з експлуатації
Інструкція з експлуатації en-GB 2025-04-01
PDF884,17 kB -
Інструкція з встановлення
Інструкція з встановлення en-GB, de-DE, fr-FR, it-IT, nl-NL, pt-PT, zh-CN 2023-12-15
PDF3,05 MB -
Інструкція
Інструкція en-GB 2021-11-10
PDF2,67 MB -
База даних продуктів KNX
База даних продуктів KNX International 2024-05-06
KNXPROD1,16 MB -
Посібник із застосування
Посібник із застосування en-GB 2024-06-27
PDF1,57 MB -
Декларація про відповідність
EU Declaration of Conformity
Декларація про відповідність en-GB, fr-FR 2024-03-28
PDF360,90 kB
UKCA Declaration of Conformity
Декларація про відповідність en-GB 2024-03-28
PDF270,31 kB
Більше документації
