Захисні та комутаційні апарати

Автоматичний вимикач x250, In=200А, 4п, 40kA, Трег./Мрег. HNB201H

EAN

3250613347819

Упаковка

1 Штука

Аксесуари

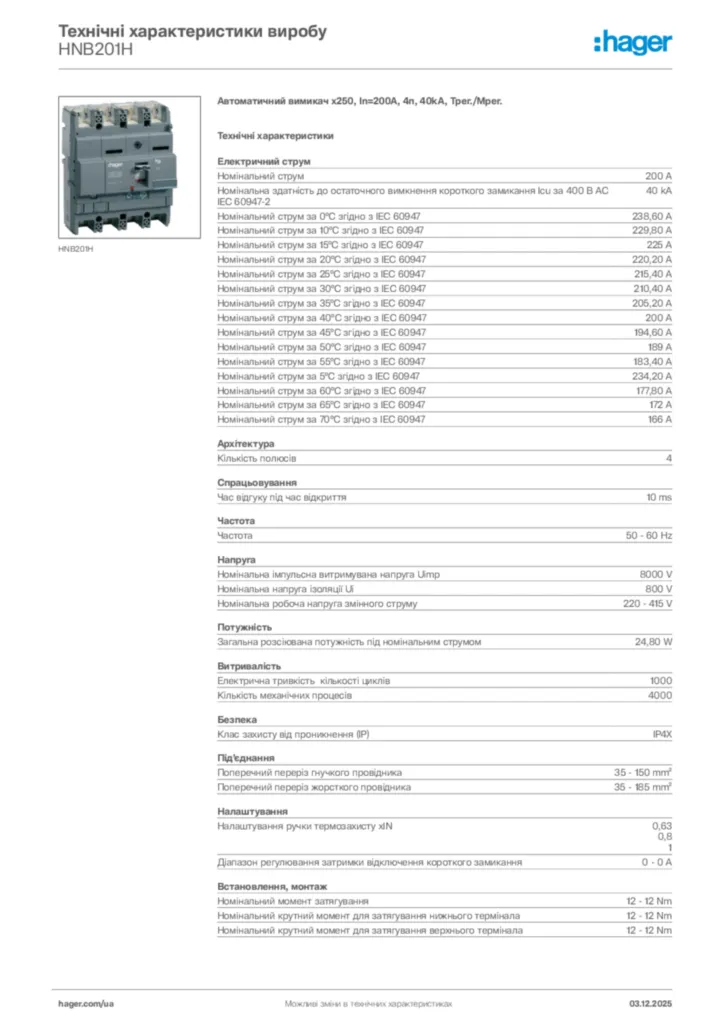

Технічні характеристики
Екологічна цінність
Документація
Більше продуктів

Завершіть вашу систему

Розчіплювач шунтовий 5 доступні продукти
Котушка під напругою 7 доступні продукти
Блок додаткових контактів 4 доступні продукти
Функції підключення 4 доступні продукти
Додаткові блоки корпусних автоматичних вимикачів тип A-HI 1 доступні продукти
Моторний привід 2 доступні продукти

Технічні характеристики

Номінальний струм

200 A
Номінальна здатність до остаточного вимкнення короткого замикання Icu за 400 В AC IEC 60947-2

40 kA
Номінальний струм за 0°C згідно з IEC 60947

238,60 A
Номінальний струм за 10°C згідно з IEC 60947

229,80 A
Номінальний струм за 15°C згідно з IEC 60947

225 A
Номінальний струм за 20°C згідно з IEC 60947

220,20 A
Номінальний струм за 25°C згідно з IEC 60947

215,40 A
Номінальний струм за 30°C згідно з IEC 60947

210,40 A
Номінальний струм за 35°C згідно з IEC 60947

205,20 A
Номінальний струм за 40°C згідно з IEC 60947

200 A
Номінальний струм за 45°C згідно з IEC 60947

194,60 A
Номінальний струм за 50°C згідно з IEC 60947

189 A
Номінальний струм за 55°C згідно з IEC 60947

183,40 A
Номінальний струм за 5°C згідно з IEC 60947

234,20 A
Номінальний струм за 60°C згідно з IEC 60947

177,80 A
Номінальний струм за 65°C згідно з IEC 60947

172 A
Номінальний струм за 70°C згідно з IEC 60947

166 A

Кількість полюсів

4

Час відгуку під час відкриття

10 ms

Частота

50 - 60 Hz

Номінальна імпульсна витримувана напруга Uimp

8,000 V
Номінальна напруга ізоляції Ui

800 V
Номінальна робоча напруга змінного струму

220 - 415 V

Загальна розсіювана потужність під номінальним струмом

24,80 W

Електрична тривкість кількості циклів

1,000
Кількість механічних процесів

4,000

Клас захисту від проникнення (IP)

IP4X

Поперечний переріз гнучкого провідника

35 - 150 mm²
Поперечний переріз жорсткого провідника

35 - 185 mm²

Налаштування ручки термозахисту xIN

0,63, 0,8, 1
Діапазон регулювання затримки відключення короткого замикання

0 - 0 A

Номінальний момент затягування

12 - 12 Nm
Номінальний крутний момент для затягування нижнього термінала

12 - 12 Nm
Номінальний крутний момент для затягування верхнього термінала

12 - 12 Nm

Час спрацьовування магнітного захисту

0 - 0 ms

Екологічна цінність

Ми прагнемо покращити наші екологічні показники, зменшуючи наш вплив, водночас діяючи як фактор сталого розвитку для наших клієнтів. Дізнатися більше

Відповідність RoHS Так

Відповідність REACH Так

Сертифікати та документи

Hager REACH declaration HNB201H

PDF

Hager RoHS report HNB201H

PDF
