Dvärgbrytare för industri B-kar 10kA 10A 1-pol+N NBN510
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Komplettera ditt system
Valfria tillbehör
-
Mekaniska tillbehör 1 tillgängliga produkter
-
Hjälp/Signalkontakt 2 tillgängliga produkter
-
Shuntutlösning 2 tillgängliga produkter
-
Underspänningsutlösare 2 tillgängliga produkter
-
Fassepareringsfunktioner 1 tillgängliga produkter
-
Se mer 11 andra tillgängliga produkter
Komplettera ditt system
Tekniska egenskaper
-
Märkström10
-
Nominell service brytförmåga Ics under 230 V AC enligt IEC 60947-27,50
-
Nominell kortslutningsbrytkapacitet Icn under 230 V AC enligt IEC 60898-110
-
Märkström -25°C12,86
-
Märkström -20°C12,63
-
Märkström -15°C12,39
-
Märkström -10°C12,15
-
Märkström -5°C11,90
-
Märkström 0°C11,65
-
Märkström 5°C11,39
-
Märkström 10°C11,13
-
Märkström 15°C10,86
-
Märkström 20°C10,58
-
Märkström 25°C10,29
-
Märkström 30°C10
-
Märkström 35°C9,70
-
Märkström 40°C9,39
-
Märkström 45°C9,06
-
Märkström 50°C8,73
-
Märkström 55°C8,38
-
Märkström 60°C8,02
-
Märkström 65°C7,64
-
Märkström 70°C7,24
-
Antal poler1P+N
-
KurvaB
-
Antal moduler2
-
Nominell kortslutningsbrytkapacitet Icn AC enligt IEC 60898-110
-
Nominellt åtdragningsmoment övre anslutning2,80 - 2,80
-
Nominellt åtdragningsmoment nedre anslutning2,80 - 2,80
-
Märkdriftspänning Ue230 - 230
-
Typ av matarspänningAC
-
Nominell isolationsspänning Ui500
-
Nominell impulsskyddspänning Uimp6000
-
Frekvens50 - 60
-
Nominellt åtdragningsmoment2,80 - 2,80
-
Typ av nedre anslutning på normkomponeterBIConnect
-
Typ av övre anslutning på normkomponeterSkruvanslutning
-
360 graders monteringsposition möjligJa
-
Kapslingsklass (IP)IP20
-
Föroreningsgrad enligt IEC 60664/IEC 60947-22
-
Energibegränsningsklass I²t3
-
Driftstemperatur-25 - 70
-
Total effektförlust vid nominell märkström4,13
-
Mekanisk livsl. (elektriska omkopplingar)4000
-
Mekanisk livslängd (omkopplingar)20000
-
Anslutningsarea ingång och utgång med skruvar, solid ledare1 - 35
-
Anslutningsarea ingång och utgång med skruvar, flexibla ledare1 - 25
-
Anslutningsarea vid inkommande med skruv, med flexibel ledare1 - 25
-
Anslutningsarea ingång och utgång med skruvar, solid ledare1 - 35
-
Anslutning/anslutningstypSkruvterminal
-
Övre anslutning för normkomponterAnpassad anslutningsplint
-
Nedåtriktad anslutning för normkomponenterAnpassad anslutningsplint
-
Höjd83
-
Bredd35
-
Djup70
Miljödokumentation
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
Certifieringar och dokument
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.

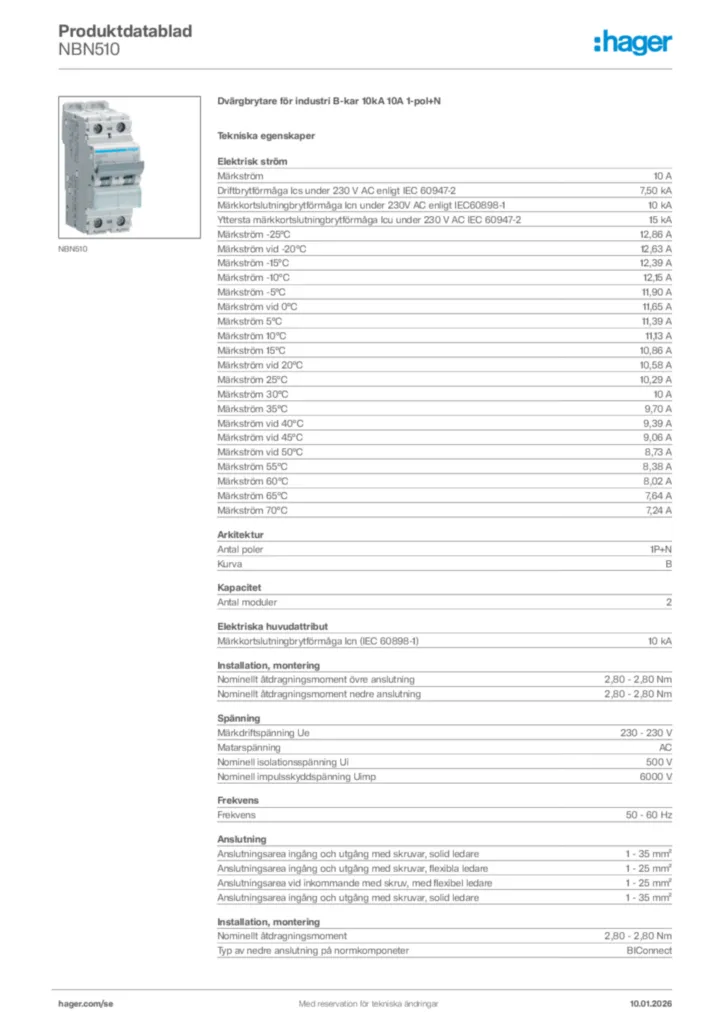

Produktbild NBN510
-
