Effektbrytare serie h1000 3-Polig 50kA 800A LSI HNE800H

Name: HNE800H
Brand: Hager
SKU: HNE800H1

EAN

3250613349738

E-nr.

3197163

Förp

1 st

Köp hos din grossist

Lägg till i en lista

Tillbehör
Tekniska egenskaper
Miljödokumentation
Dokumentation
Fler produkter

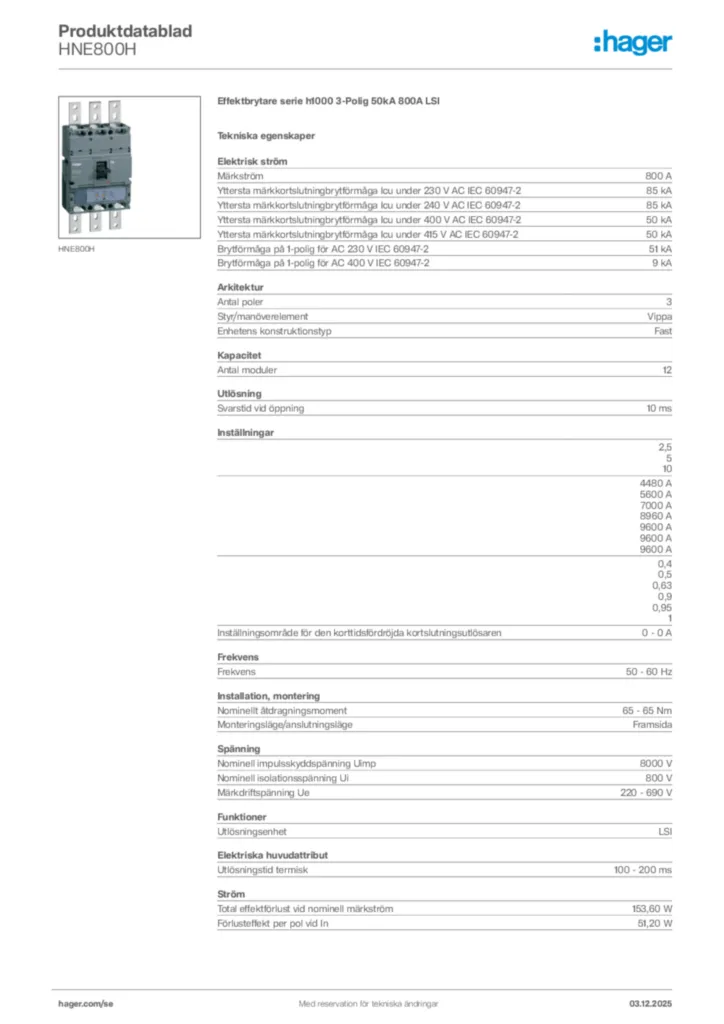

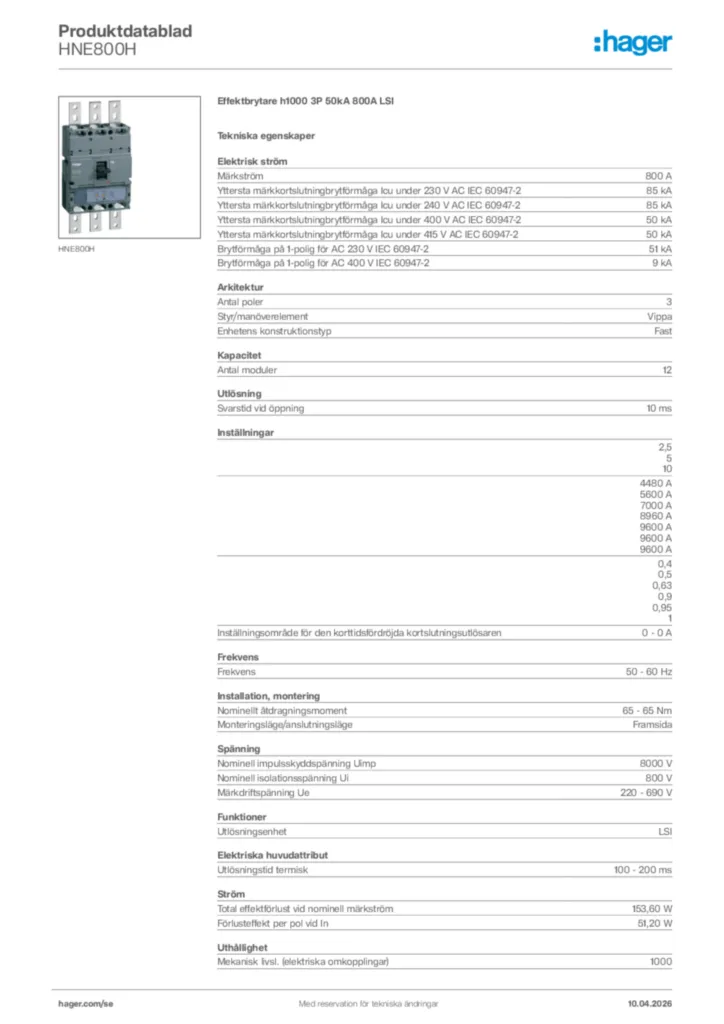

Produktdatablad

Komplettera ditt system

Valfria tillbehör

Tillbehör förreglingskabel 2 tillgängliga produkter
Shuntutlösning 2 tillgängliga produkter
Hjälp/Signalkontakt 2 tillgängliga produkter
Hänglåsspärr för brytare 1 tillgängliga produkter
Underspänningsutlösare 2 tillgängliga produkter
Se mer 6 andra tillgängliga produkter

Tekniska egenskaper

Märkström

800 A
Yttersta märkkortslutningbrytförmåga Icu under 230 V AC IEC 60947-2

85 kA
Yttersta märkkortslutningbrytförmåga Icu under 240 V AC IEC 60947-2

85 kA
Yttersta märkkortslutningbrytförmåga Icu under 400 V AC IEC 60947-2

50 kA
Yttersta märkkortslutningbrytförmåga Icu under 415 V AC IEC 60947-2

50 kA
Brytförmåga på 1-polig för AC 230 V IEC 60947-2

51 kA
Brytförmåga på 1-polig för AC 400 V IEC 60947-2

9 kA

Antal poler

3
Styr/manöverelement

Vippa
Enhetens konstruktionstyp

Fast

Antal moduler

12

Svarstid vid öppning

10 ms

AT_MagneticProtectionKnobSetting

2,5, 5, 10
AT_RangeMagneticAdjustment

4480 A, 5600 A, 7000 A, 8960 A, 9600 A, 9600 A, 9600 A
AT_ThermalProtectionKnobSetting

0,4, 0,5, 0,63, 0,9, 0,95, 1

Inställningsområde för den korttidsfördröjda kortslutningsutlösaren

0 - 0 A

Frekvens

50 - 60 Hz

Nominellt åtdragningsmoment

65 - 65 N
Monteringsläge/anslutningsläge

Framsida

Nominell impulsskyddspänning Uimp

8000 V
Nominell isolationsspänning Ui

800 V
Märkdriftspänning Ue

220 - 690 V

Utlösningsenhet

LSI

Utlösningstid termisk

100 - 200 ms

Total effektförlust vid nominell märkström

153,60 W
Förlusteffekt per pol vid In

51,20 W

Mekanisk livsl. (elektriska omkopplingar)

1000
Mekanisk livslängd (omkopplingar)

4000

Antal växlande hjälpkontakter

0
Antal öppnande hjälpkontakter

0
Antal slutande hjälpkontakter

0

Kapslingsklass (IP)

IP4X

Driftstemperatur

-25 - 70 °C

Area flexibel ledare

2x 240 mm²
Area solid ledare

2x 240 mm²
Anslutning/anslutningstyp

Anslutning

Integrerad motordrift

Nej

Passar DIN-skena

Nej

Position strömförsörjningen

Dubbelriktad

Miljödokumentation

Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer

Certifieringar och dokument

REACH declaration HNE800H (english)

PDF

103,10 kB

RoHS declaration HNE800H (english)

PDF

103,59 kB

Nedladdningar

Produktbild

Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.

Produktbild HNE800H
Installationshandbok

Installationshandbok International 2021-06-16

PDF

7,89 MB
Teknisk bilaga (flera produkter)

Teknisk bilaga (flera produkter) sv-SE 2015-04-10

PDF

676,63 kB
EU-försäkran (DoC)

Declaration

EU-försäkran (DoC) International 2022-06-23

PDF

311,82 kB
